生化有限公司750m2自然通风冷却塔施工组织设计1、工程概况：1.1、工程概况：有限公司750m2自然通风冷却塔工程，为现浇钢筋砼薄壳结构。
倒T型环形基础，由48根3.5m长直径为300㎜的斜支柱支撑上部双曲线塔筒。
淋水装置设置在筒体内4.75m~8.48m标高处，预制梁柱构件，现浇杯口基础坐落在水池底板上。
淋水填料搁置在水泥网格板上，采用预制混凝土配水槽进行配水。
水槽顶面与中央竖井顶设有走道与栏杆。
筒壁外侧▽9.4m高处设有进塔椭圆形钢门，塔门向上至塔顶装有钢爬梯。
塔顶装有钢管栏杆。
筒体内壁刷冷却塔专用防腐涂料，水池内壁与底板抹防水砂浆，风筒外壁刷42.5#水泥浆。
1.2、主要结构尺寸：1.3、主要工程量：倒T型环形基础（C25D200S6）：280m3倒T型环形基础钢筋：28.7t水池底砼（C25D200S6）：204 m3水池底钢筋：12.2t斜支柱砼（C30D250S8）：16.2 m3斜支柱钢筋9.25t风筒砼（C30D250S8）：510.32m3风筒钢筋：62.7t风筒内壁防腐层：3620m2杯口独立基础：52 m2淋水装置构件砼：198m3淋水装置预制构件钢筋：25t2、施工依据：2.1、《750m2自然通风冷却塔施工图纸》44811-1~3、土标10-1，3~23、土标11-1，3~12，14~182.2、《电力建设施工与验收技术规范》（69-87）第八章2.3、《水工混凝土施工规范》207-822.4、《土方与爆破工程施工与验收规范》201-832.5、《电力建设安全工作规程》（火电发电厂部分）5009-1-922.6、有关设计变更单（包括设计变更单、图纸会审记录、施工措施或洽商记录等相关单位签署意见的有效文件）3、施工平面布置：（详见本工程总施工布置图）3.1、在冷水塔外侧设置1台80E塔吊，用于施工材料的垂直提升。
塔吊基础为5m宽×5m长×2.5m高用C30砼浇筑，内配双层双向Ф20＠200钢筋。
冷却塔施工数据简明计算公式1、筒壁曲线计算：设筒身喉部半径R0与中心竖轴交点为O , 设由双曲线标准方程则对上式求导∵∴将式r′代入（2）式，得：化简得：取s为一节模板高度（S=1.5m或1.3m，施工中选用S=1.5m）,z为环梁底(即第一节模板下沿中心壳体中面标高)至喉部标高之差，将其值代入式（3）即可求得其竖座标增减值Δz ，则第一节模板上口对应壳体中面座标和标高分别为Z1=Z0-Δz H1=H0- Z1= H0-（Z0-Δz）式中Z1 .........第一节模板上沿壳体中面座标Z0 .......... 第一节模板下沿壳体中面座标H1 ..........第一节模板上沿壳体中面相对标高H0 ...........壳体喉部相对标高将上二式代入（1）式可求出第一节模板上口的壳体中面半径。
用上式可求出第一节模板上口的壳体中面标高，依此逐节进行计算。
2、筒壁厚度计算（用插入法计算）公式h i------- 第i节模板上口壁厚S------- 一节模板高度S=1.5mh z------- Z m标高处设计壁厚h i-1------- 第i节模板下口壁厚即第i-1节模板上口壁厚a 、b 如图所示3 、施工控制数据计算（1）半径和标高根据这些公式从环梁处第一节模板开始逐层计算筒身的分节几何尺寸。
（2）混凝土套管长度根据计算出的筒壁厚度，用插入法计算对拉螺杆砼套管长度（如图），设h i、h i-1表示同前图，模板上下对销孔距上口边沿距离分别为u、v则即则上下对销螺栓孔砼垫块l上、l下分别为（3）各节砼体积计算r i、 r i-1模板上下沿口处的中面半径（4）各节内表面积计算A=πS (r i+r i-1)。
凉水塔双曲线筒壁的测量放线[摘要] 双曲线凉水塔是发电厂循环水系统的主要构筑物，利用冷却塔的烟囱效应，使温度较高的循环水在自然流动空气的作用下得到冷却。
阐述了高耸薄壁结构的标高、壁厚、直径的控制方法以及测量放线对外观质量的影响。
[关键词] 冷却塔；翻模施工；测量放样；质量控制0 引言某石化热电站车间采用自然通风双曲线冷却塔对循环水进行冷却，该冷却塔由现浇钢筋混凝土蓄水池、筒身以及塔芯淋水装置组成。
1 测量控制的工作内容双曲线冷却塔施工过程中的测量放线主要有：冷却塔中心定位、塔内环形基础定位、人字柱基础定位、双曲线筒壁内外直径和壁厚的测量放样等。
其中尤其是筒壁直径和壁厚的控制最为关键，直接影响到高耸薄壁结构的稳定性和外观质量。
2 双曲线筒壁测量放线方法根据设计图纸，冷却塔外壁是双曲线环绕X 轴旋转而成的曲面，塔的喉部最小半径为14.7m，标高为54.727m，上口外半径为15.892m，标高为70m，下口外半径为26.397m ，标高为4.018m ，筒壁厚度400~120mm。
如图1 所示，以双曲线塔纵向为X 轴，喉部最小半径为Y 轴，建立直角坐标系，在该坐标系中，冷却塔外形双曲线的标准方程为：Y2/a2 -X2/b2=1在B 点处为最小半径，即a=14.7m，A 点为上口处一点，坐标为（X1，15.892），C 点为下口处一点，是最大半径，坐标为（X2，26.397），因为A，B，C 点均在双曲线上，所以可列出方程组如下：15.8922/14.72-X12/b2=1；26.3972/14.72-X22/b2=1 解该方程组得：X1=0.41079b，X2=-1.49151b。
因为双曲线塔体总高度为70-4.018=65.982m，所以有：X1 . X 2 =65.982，解得b=34.685m，X1=14.248，X2=-51.734。
因此塔外形双曲线方程可写为：Y2/14.72 - X2/34.6852 = 1 实际工作中，为计算方便，将双曲线方程改为：Y=（a/b）×b2 . X 2 =14.7/34.685×34.6852 . X 2 O X B(0.000,14.700) Y A(X 1,15.892) C(X 2,26.397)图1 外模尺寸计算根据该方程，就可以在地面进行1：1 精确放样工作。

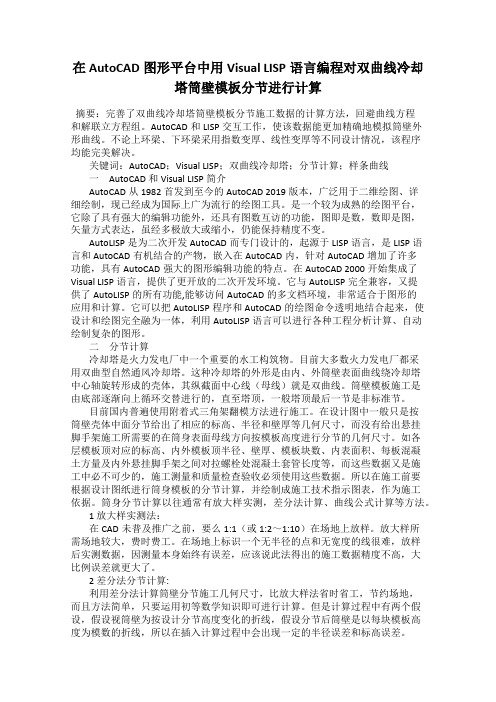

在AutoCAD图形平台中用Visual LISP语言编程对双曲线冷却塔筒壁模板分节进行计算摘要：完善了双曲线冷却塔筒壁模板分节施工数据的计算方法，回避曲线方程和解联立方程组。
AutoCAD和LISP交互工作，使该数据能更加精确地模拟筒壁外形曲线。
不论上环梁、下环梁采用指数变厚、线性变厚等不同设计情况，该程序均能完美解决。
关键词：AutoCAD；Visual LISP；双曲线冷却塔；分节计算；样条曲线一AutoCAD 和Visual LISP简介AutoCAD从1982首发到至今的AutoCAD 2019版本，广泛用于二维绘图、详细绘制，现已经成为国际上广为流行的绘图工具。
是一个较为成熟的绘图平台，它除了具有强大的编辑功能外，还具有图数互访的功能，图即是数，数即是图，矢量方式表达，虽经多极放大或缩小，仍能保持精度不变。
AutoLISP 是为二次开发AutoCAD而专门设计的，起源于LISP语言，是LISP语言和AutoCAD有机结合的产物，嵌入在AutoCAD内，针对AutoCAD增加了许多功能，具有AutoCAD强大的图形编辑功能的特点。
在AutoCAD 2000开始集成了Visual LISP语言，提供了更开放的二次开发环境。
它与AutoLISP完全兼容，又提供了AutoLISP的所有功能,能够访问AutoCAD的多文档环境，非常适合于图形的应用和计算。
它可以把AutoLISP程序和AutoCAD的绘图命令透明地结合起来，使设计和绘图完全融为一体，利用AutoLISP语言可以进行各种工程分析计算、自动绘制复杂的图形。
二分节计算冷却塔是火力发电厂中一个重要的水工构筑物。
目前大多数火力发电厂都采用双曲型自然通风冷却塔。
这种冷却塔的外形是由内、外筒壁表面曲线绕冷却塔中心轴旋转形成的壳体，其纵截面中心线（母线）就是双曲线。
筒壁模板施工是由底部逐渐向上循环交替进行的，直至塔顶，一般塔顶最后一节是非标准节。
目录一、工程概况 (2)二、工程施工总目标 (3)1.质量目标 (3)2.工期目标 (3)3.安全文明施工 (4)三、施工组织 (4)1.施工组织管理 (4)2.项目部施工组织管理网络 (5)3.项目部管理人员成员 (6)四、施工部署及主要工程施工方法 (8)（一）.施工部署 (8)1.施工总的原则 (8)2.工程施工总体安排 (8)3.施工进度计划 (9)4.施工现场平面布置 (9)5.各项资源计划 (9)（二）主要工程施工方法111. 环梁以下部分施工 (11)2.筒壁施工 (17)3.筒壁防水 (27)4.淋水装置 (28)五、工期保证措施 (29)六、质量保证措施 (31)1.质量标准及要求 (31)七、安全保证措施 (35)1.一般安全规定 (35)八、文明施工措施 (38)1200M2双曲线冷却塔工程施工组织设计一、工程概况1)1200M2双曲线冷却塔工程位于，由山东省能源建筑设计院设计。
2)1200m2自然冷却塔为钢筋砼冷却塔，由塔筒基础、贮水池、筒身（人字柱、环梁、筒壁、刚性环）、塔芯淋水装置等部分组成。
3)工程塔筒环形基础与贮水池池壁合为一体，-2.8M至-2.0M为1.705m宽的塔筒环形基础；-2.0M至+0.20为400mm厚基础墙兼贮水池池壁；贮水池底板顶标高-2.00M、厚250mm，底板与塔筒环形基础之间变形缝设橡胶止水带，底板中部设纵、横变形缝设橡胶止水带，中心竖井基础与底板之间变形缝设橡胶止水带。
4)贮水池底板下钢筋砼桩基已施工完毕。
5)±0.00至59.50M标高为冷却塔筒身，3.7M标高以上为环梁，环梁与基础之间设置32对预制钢筋砼下环梁及人字柱；3.70M标高设安装塔芯淋水装置；59.5-60.07M为刚性环，环形平台顶标高59.07M，厚290～150mm，宽0.9m，刚性环壁厚200mm。
6)基础底标高-2.8M，中半径21.755m；基础墙兼贮水池池壁顶标高±0.00M，中半径20.964m；环梁底标高3.7M，中半径19.911m，壁厚400mm；喉部标高47.446M，中半径11.406m，壁厚120mm；刚性环顶标高59.05M，半径12.066m。
双曲线冷却塔施工要点分析冷却塔是火力发电厂最主要的构筑物之一，为保证其在建设中可以达到安全的标准，本文从多个方面，探讨了双曲线冷却塔施工要点。
标签双曲线冷却塔；施工；要点；火力发电厂；构造冷却塔作为火力发电厂最主要的构筑物之一，因其特有的构造，使其在生产生活中得到广泛应用。
对比以往的常规施工，不仅需要大量的投入人力物力，而且自身施工速度慢，劳动强度大并且难以保证质量，随着双曲线冷却塔的大量投入，为了保证在建设中可以达到安全的标准，现对双曲线冷却塔的施工要点进行分析如下：1 对于双曲线冷却塔筒壁施工双曲线冷却塔一般包括环形池壁、池底、双曲线筒壁、人字柱等部位的施工。
在双曲线冷却塔中，作为基础环壁和池底的底板都需要有一定的抗渗能力，而筒壁则需要具有极强的抗冻能力，因此，在双曲线冷却塔中，筒壁施工是冷却塔在施工期间的核心。
这就要求施工者在对双曲线冷却塔的筒壁实施施工时，要严格按照以下步骤进行：首先，由冷却塔的中心点自内向外放出模版线，通过搭设脚手架，建立内模。
当内模检验合格后，进行第二步，使用钢筋进行绑扎，建立外模，使用对拉螺栓来防止漏浆；第三，在完成外膜构建后，要进行倒模施工，在下层混凝土凝固前对上层混凝土进行浇筑；第四，为了保证混凝土在浇筑时不留缝隙，这需要施工者合理使用钢筋进行绑扎，在进行钢筋绑扎时，应该先确定箍筋的位置，然后绑定主筋，在固定箍筋时，要保持其垂直向心，并且保证各个主筋的接头位置相互错开，插筋的底端要与环基进行点焊，并在上部进行绑扎，来防止箍筋的移位和倾覆。
当长时间无法进行浇筑，则应采用缓凝土缓凝剂对其进行浇灌。
2 人字柱的构造人字柱的构造主要分为三个过程，首先要对人字柱附近的钢筋进行选择，人字柱箍筋应选择螺纹型箍筋；其次，依据支墩的标注，对人字柱的位置进行固定，在人字柱中插入支墩和环梁部分时，应按照顺序依次进行，不能随意进行交叉重叠；最后是对人字柱支墩的构建，在人字柱的钢筋绑扎位置固定准确无误后，就可以进行对人字柱支墩的施工，人字柱支墩多数为不规则的四棱台形，支墩的斜坡面为了防止在浇筑时上浮，模板底部需要与底部预埋的钢筋焊牢。
双曲线冷却塔风筒施工技术图表编制新方法韦宪辉;张明勤【摘要】介绍实地放样、CAD编制2种传统方法的概念、优缺点和EXCEL工作表编制法的概念及原理,分析EXCEL工作表编制法的应用情况及其应用效果.【期刊名称】《河北电力技术》【年(卷),期】2011(030)004【总页数】4页(P50-53)【关键词】双曲线冷却塔;风筒;实地放样法;CAD编制法;EXCEL工作表编制法【作者】韦宪辉;张明勤【作者单位】河北省电力建设第二工程公司,石家庄 050041;河北省电力研究院,石家庄 050021【正文语种】中文【中图分类】TK264.1双曲线冷却塔是火电厂循环水系统中的一个重要构成部分。
钢筋混凝土双曲线冷却塔风筒施工技术指标图表是风筒施工的重要依据，它标明每一节施工模板的标高、半径等参数信息。
施工之前，能够快捷、准确、多信息地编制一幅技术指标控制图表，可以提高双曲线冷却塔风筒的施工质量和效率。
1 图表编制传统方法1.1 实地放样法实地放样法是将风筒以实体大小按1∶1的比例在场地上进行实地放样，再按模板长度截取放样的曲线，然后进行实地测量，记录下标高、半径和厚度3组数字序列，然后再计算出每一节模板所对应的套管数量、混凝土量、表面积等的方法。
该方法计算工作繁琐，出错率高，计算精度差。
1.2 CAD编制法CAD编制法是在CAD的模拟空间中进行放样，按照设计图纸给定的标高、半径、厚度3组数字序列，在模拟空间中打点，再利用样条曲线分别将中面和内外表面点链接成曲线；在此基础上，再以施工钢模板的长度为半径，从中面曲线的低端或顶端开始沿曲线画出系列圆，圆心距即为模板长，完成曲线分割；在每一分割点处做曲线切线的垂直线，分别与内外面曲线相交，其交点即为内外模板的控制点；最后再利用CAD的距离查询功能，对控制点的标高、半径以及该点处的厚度进行测量，人工记录下测量结果，将记录下的数据进行整理制表，再进行大量而繁琐的人工计算，计算出每节模板的混凝土量、内外表面积、套管数量以及这些量的累积。
双曲线冷却塔筒壁分节的精确算法
一. 研究背景和意义
1.1 热力发电及其冷却塔的应用
1.2 双曲线冷却塔筒壁分节的优点
二. 双曲线冷却塔筒壁分节的基础理论
2.1 双曲线的性质及其在工程应用中的意义
2.2 热传导方程及其常见解法
2.3 壁面传热系数的计算方法
三. 筒壁分节的数值模拟方法
3.1 有限差分法及其原理
3.2 网格生成方法
3.3 稳态条件下的数值模拟方法
3.4 时变条件下的数值模拟方法
四. 反演算法及其精度分析
4.1 反演算法的基本思想和常见算法
4.2 存在误差的情况下反演的实现方法
4.3 精度分析
五. 算法实现及其应用
5.1 算法的实现流程及程序设计
5.2 计算案例分析
5.3 算法在实际工程中的应用
六. 结论
6.1 对算法结果的评价
6.2 进一步研究展望
参考文献第一章：研究背景和意义
1.1 热力发电及其冷却塔的应用
热力发电是指通过热能转换为电能的过程，是目前世界上最主要的电力生产方式之一。
而对于热力发电，需要进行有效降温的工作，以保证发电机组的稳定运行。
在热力发电中，通常采用冷却塔进行降温。
冷却塔的作用是通过风扇或水泵将热水或者蒸汽喷入塔内，使其在大气中散发热量，从而达到冷却的目的。
冷却塔可以根据工艺和设备选择不同的结构类型和冷却介质，目前市场上广泛应用的冷却塔类型有很多种，如湿式冷却塔，干式冷却塔和混合冷却塔等。
其中，湿式冷却塔是应用最广泛的一种冷却塔，它的造价低，效率高，占地面积相对较小，在热电站、石油化工和冶金等领域得到广泛应用。
1.2 双曲线冷却塔筒壁分节的优点
在湿式冷却塔的筒壁中，热传递不均匀的问题一直困扰着热力发电企业。
而双曲线冷却塔筒壁分节技术可以有效解决这一问题。
筒壁分节技术就是对于冷却塔的筒壁进行分段设计，每个筒壁单元的流体动力学特性都能协调、平衡且独立运行。
在一些高
效多媒介风冷式冷却塔中，筒壁分节技术已被广泛应用。
而双曲线可以描述筒壁的几何形状，而双曲线形的筒壁可以保证整个塔壁的温度分布均匀，同时又能满足各种运行条件下的流量要求。
筒壁分节技术结合双曲线形状塔壁，可以帮助优化冷却塔筒壁结构，提高冷却效率，减少对环境的影响，降低生产成本。
因此，对于双曲线冷却塔筒壁分节技术的精确计算和研究具有重要的意义。
第二章：双曲线冷却塔筒壁分节的基础理论
2.1 双曲线的性质及其在工程应用中的意义
双曲线是高中数学中的一种曲线，它具有许多独特的性质，如反比例函数的性质、渐进线的性质、双极点的性质等。
在工程应用中，双曲线也有很多重要的应用。
例如，在冷却塔技术中，双曲线被广泛应用于保证筒壁的温度分布均匀。
由于双曲线的渐进线很平，因此在统计上可以用来表示极端值。
在双曲线形的筒壁中，每个截面可以看做在当前截面下半部分的确定点运行的流场，而在双曲线的上半部分就是反向的流场，因为整个给定流的能量都是不可避免地被削减了。
这个特殊的流场在实现特别复杂的流场的同时，还能够保证对于给定的流速和温差条件下，筒壁的温度分布均匀。
2.2 热传导方程及其常见解法
热传导方程是描述物质温度分布随时间演化的基本方程，它是一个偏微分方程。
通常情况下，热传导方程往往与边值问题或者初值问题相伴而生。
求解热传导方程时，可以采用有限差分法、有限元法、边界元法等方法。
其中，有限差分法是一种简单而常用的方法，通过将空间和时间上的连续上进行离散来求解热传导方程。
而有限元法则是一种更为精确的方法，它将连续的物理问题离散成连续的区域，分别采用局部解决策略，最后拼合成一个整体解。
2.3 壁面传热系数的计算方法
壁面传热系数是指冷却塔筒壁表面传递热量的大小，通常用于描述对于热流量怎么样影响筒壁表面温度的变化。
壁面传热系数的计算是研究冷却塔筒壁效率的重要指标。
在实际计算过程中，壁面传热系数的大小主要取决于流体剪切的速度和动量。
另外，壁面传热系数还受到温度差、外部温度、壁面粗糙度等因素的影响。
常用的壁面传热系数计算方法有纳塞特数方法、普朗特数方法、蒸发法等。
其中，纳塞特数方法是计算冷却塔筒壁传热系数最常用的方法，通过壁面纳塞特数和壁面热导率之间的关系来计算传热系数，其中纳塞特数的计算是根据物质的物理特性进行的。
第三章：筒壁分节的数值模拟方法
3.1 有限差分法及其原理
有限差分法是一种较为常用的数值求解微分方程的方法。
它的基本思想是把空间离散成一些节点，通过对偏微分方程进行差分来近似求解。
在筒壁分节的数值模拟中，有限差分法可以用来模拟冷却塔筒壁内流场且能够求解出温度分布，进而计算壁面传热系数。
在具体求解过程中，需要对冷却塔筒壁进行离散化，采用节点间的有限差分来求解方程，并且对离散化的误差进行处理。
3.2 网格生成方法
网格生成是数值模拟计算的前提工作，它的目的是将完整的模型空间离散成节点和网格。
在筒壁分节的数值模拟中，网格生成可以帮助将筒壁分成若干个节点，进行离散化后计算。
常见的网格生成方法有正交网格法、非正交网格法、自适应网格法等。
其中自适应网格法是一种广泛应用的方法，能够提高网格分辨率，并且处理非规则几何和大尺度模拟等问题。
3.3 稳态条件下的数值模拟方法
在稳态条件下的数值模拟中，模拟对象处于恒态，不随时间变化。
通常使用循环求解的方法进行模拟。
在筒壁分节的数值模拟中，稳态条件下可以采用有限差分法、
有限元法等方法进行模拟求解。
其中有限差分法在实际运用中已被广泛应用，在计算上存在优势。
3.4 时变条件下的数值模拟方法
在时变条件下的数值模拟中，模拟对象会随时间产生变化。
此时可以采用隐式方法和显示方法等进行模拟。
其中，隐式方法对于加热和冷却过程等瞬变问题求解较为有效，而显式方法对于较为静态的问题求解较为先进。
在筒壁分节的数值模拟中，时变条件下也采用隐式方法和显式方法来进行模拟。
对于瞬变问题，隐式方法更有效，对于较为静态的问题，显式方法更有效。
综上所述，双曲线冷却塔筒壁分节的精确算法需要借助于数值模拟和计算技术，并结合壁面传热系数、网格生成方法、稳态和时变条件下的数值模拟方法等理论进行求解。
第四章：双曲线冷却塔筒壁分节的数值模拟结果分析
4.1 网格精度对模拟结果的影响
在筒壁分节的数值模拟中，网格精度是一个很重要的因素。
过于大粗的网格会造成模拟结果的误差增大，而过于小细的网格则会导致计算量过大。
因此，在进行筒壁分节的数值模拟时，需要对网格的大小、分布、形状等进行分析和优化。
通过控制网格精度，可以使模拟结果更加准确。
4.2 流体动力学特性的分析
双曲线冷却塔筒壁分节技术可以使筒壁内的流体动力学特性达到平衡和协调，从而优化筒壁结构，提高冷却效率。
在模拟结果的分析中，需要对双曲线形筒壁的流体动力学特性进行分析，比如流速、压力、温度等等，可以使研究人员对筒壁内的流场进行更加深入的研究。
同时，对于不同的运行条件下，也需要对流体动力学特性进行定量分析以便更好地优化筒壁结构。
4.3 温度分布和壁面传热系数的分析
在进行筒壁分节的数值模拟时，需要采用有限差分法等方法计算冷却塔筒壁内流场的温度分布，并根据壁面传热系数表达式计算壁面传热系数。
通过温度分布和壁面传热系数的分析，可以评估筒壁分节的效果，以及为工程实现提供指导和参考。
同时，也可以进行运行参数的优化，改进冷却效率和降低能量消耗。
4.4 实验数据与数值模拟结果的比较
在进行双曲线冷却塔筒壁分节技术的研究和开发时，需要进行实验和数值模拟相结合的方法，以验证模拟结果的准确性和可靠性。
通过将实验数据与数值模拟结果进行比较分析，可以发现实验和模拟之间的差异，同时也可以对模拟结果进行修正和调整。
第五章：双曲线冷却塔筒壁分节技术的应用前景
5.1 未来市场需求
随着工业化的发展和能源需求的增长，对于热力发电领域的需求也将进一步增强，尤其是在全球节能环保和气候变化的背景下，热力发电将更加受到关注。
双曲线冷却塔筒壁分节技术在这个背景下的应用前景也十分广泛，它可以有效提高冷却效率，降低能耗，减轻对环境的影响，同时还能够更好地适应特殊条件下的运行需求。
5.2 技术改进和创新方向
在双曲线冷却塔筒壁分节技术的应用中，需要不断进行技术改进和创新，以满足不断发展的工业需求。
在技术创新方面，可以探索增加筒壁分节的数量和调整双曲线形塔壁的曲率半径来进一步提高冷却效率和减少能源消耗。
同时，也可以研究改良流场设计，以优化筒壁的流体动力学特性，并且探索新型材料来增强筒壁结构的强度等。
5.3 发展趋势
从当前研究和应用情况来看，双曲线冷却塔筒壁分节技术具有
良好的发展前景。
未来，随着市场需求和技术革新的推动，这一技术将成为热力发电领域的主流技术之一。
总的来说，双曲线冷却塔筒壁分节技术可以使筒壁内的流体动力学特性达到平衡和协调，优化冷却效率。
由于热力发电领域具有广泛的应用前景，因此该技术也具有很大的市场需求。
未来，在技术创新和市场需求的推动下，双曲线冷却塔筒壁分节技术将不断完善并得到广泛应用。
