双曲线冷却塔施工与质量验收规范学习课件

双曲线冷却塔施工工艺中国机械工业第一建设有限公司王红钢目录第一章：双曲线冷却塔定义•第二章：双曲线冷却塔土建施工难点分析•第三章：新疆维美双曲线冷却塔施工工艺•第四章: 维美项目冷却塔施工组织及管理第一章：双曲线冷却塔定义1.1双曲线型冷却塔是火电厂、核电站的循环水自然通风冷却的一种大型薄壳型构筑物。

建在水源不十分充足的地区的电厂，为了节约用水，需建造一个循环冷却水系统，以使得冷却器中排出的热水在其中冷却后可重复使用。

1.2双曲线型冷却塔一般包括环型基础、环型池壁、池底、淋水柱、预制梁（现浇砼梁柱）及水槽、人字柱、刚性环及双曲线筒壁。

基础环壁及水池底板有抗渗要求，筒壁有抗渗抗冻要求，双曲线筒壁施工是冷却塔的施工核心。

1.3 双曲线型冷却塔的外观构成见下图：第二章：双曲线冷却塔土建施工难点分析1.1冷却塔外形为双曲线，随着高度增加，筒体半径由大到小，然后再由小变大发生不规则变化，壁厚也从底部向上逐渐减小，由于冷却塔这种特点，传统的模板支设方法再也满足不了施工需要。

模板选择和支撑方式的确定，是双曲线冷却塔一施工难点，也是最重要一环节，选择是否恰当，设计是否合理，直接关系到施工进展和经济效益。

1.2双曲线冷却塔随着塔身高度的增加，测量工作是施工质量的关键工序，能否形成双曲线就在于每一施工段双曲线曲率的半径控制。

1.3由于塔壁处于曲线状态，工作面上施工人员所处位置以及人员上下通道将随塔身高度和半径发生变化，如何保证地上和地下施工人员安全是双曲线冷却塔的施工关键。

第三章：新疆维美双曲线冷却塔施工第一节：工程概况1.1项目名称新疆维美双曲线冷却塔工程由中石化新疆维美化工有限公司投资修建，项目全称：维美乙炔工程岛二期项目双曲线冷却塔工程，是新疆美克二期乙炔化工项目的配套工程，位于新疆库尔勒市美克化工工业园内，冷却塔淋水面积为632㎡。

1.2维美双曲线冷却塔建筑构成情况1.2.1塔身总高度50.49m，沿高度方向分为以下几部分：塔下水池为半地下结构，内外高差1 m，总高度6.2 m，半径19.6 m，水池上部设有框架结构填料层，高度距池底7.0m。

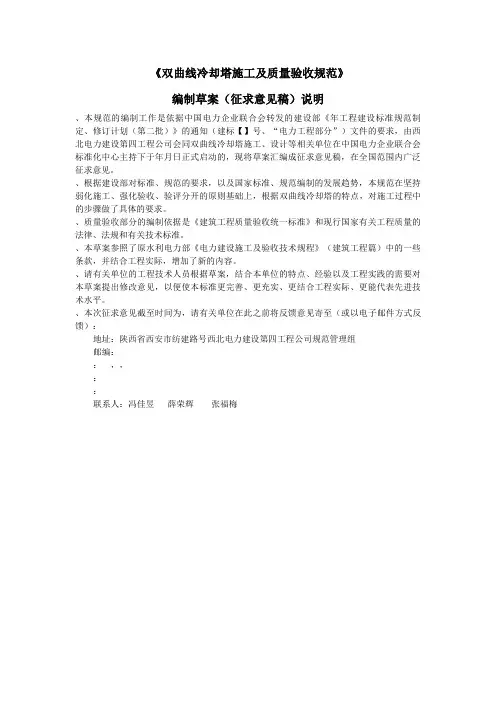

《双曲线冷却塔施工及质量验收规范》编制草案（征求意见稿）说明、本规范的编制工作是依据中国电力企业联合会转发的建设部《年工程建设标准规范制定、修订计划（第二批）》的通知（建标【】号、“电力工程部分”）文件的要求，由西北电力建设第四工程公司会同双曲线冷却塔施工、设计等相关单位在中国电力企业联合会标准化中心主持下于年月日正式启动的，现将草案汇编成征求意见稿，在全国范围内广泛征求意见。

、根据建设部对标准、规范的要求，以及国家标准、规范编制的发展趋势，本规范在坚持弱化施工、强化验收、验评分开的原则基础上，根据双曲线冷却塔的特点，对施工过程中的步骤做了具体的要求。

、质量验收部分的编制依据是《建筑工程质量验收统一标准》和现行国家有关工程质量的法律、法规和有关技术标准。

、本草案参照了原水利电力部《电力建设施工及验收技术规程》（建筑工程篇）中的一些条款，并结合工程实际，增加了新的内容。

、请有关单位的工程技术人员根据草案，结合本单位的特点、经验以及工程实践的需要对本草案提出修改意见，以便使本标准更完善、更充实、更结合工程实际、更能代表先进技术水平。

、本次征求意见截至时间为，请有关单位在此之前将反馈意见寄至（或以电子邮件方式反馈）：地址：陕西省西安市纺建路号西北电力建设第四工程公司规范管理组邮编：：，，：：联系人：冯佳昱薛荣辉张福梅中华人民共和国国家标准双曲线冷却塔工程施工及质量验收规范（送审稿）发布实施中华人民共和国住房和城乡建设部联合发布中华人民共和国质量监督检验检疫总局中华人民共和国国家标准双曲线冷却塔工程施工及质量验收规范—主编部门：中国电力建设企业协会批准部门：中华人民共和国建设部施行日期：年月日前言本规范是根据建设部“关于印发《年工程建设标准规范制订、修订计划（第二批）》的通知”（建标[]号）的要求，由西北电力建设第四工程公司会同有关单位编制完成的。

在编制过程中，编制组认真总结了冷却塔工程设计、施工、科研和生产使用等方面的经验，广泛征求了全国各有关单位和专家意见，经反复讨论和修改，最后经审查定稿。

第八章双曲线型钢筋混凝土冷却塔第一节一般规定第8.1.1条本章适用于淋水面积9000m2及以下的现浇筒壁双曲线型钢筋混凝土冷却塔的施工及验收，其他类型塔可参照执行。

第8.1.2条为了确保施工安全，必须严格遵守《电力建设安全工作规程》(建筑工程篇)冷却塔工程的各项有关规定。

第8.1.3条为保证通风筒壳的屈曲稳定，筒壁应连续施工到顶。

如遇特殊情况必须分期施工时，应采取诸如减少施工设施的荷重和加强施工平面的环向刚度等有利于壳体稳定和安全的有效措施；继续施工前应严格处理施工缝，确保壳体防水质量。

第8.1.4条筒壁应避免冬期施工。

如必须进行冬期施工，应符合本章第四节冬期施工的各项规定。

第8.1.5条在施工工艺设计和施工过程中，凡涉及结构强度、稳定或有特殊要求的，应根据施工单位的要求由设计部门进行校核。

第8.1.6条要有可靠的施工电源。

条件许可时宜设置专用的施工电源，以保证施工过程的连续性和施工安全。

第8.1.7条施工供水系统的容量及扬程应满足混凝土搅拌、养护、砂石冲洗、施工缝冲洗和消防等需要，水质应符合混凝土用水的标准。

第8.1.8条在无搅拌运输车运送混凝土的现场，宜就地设置搅拌站，以减少混凝土的水平运输距离。

第8.1.9条施工前必须编制冷却塔施工组织专业设计，经批准后方可进行施工。

第二节塔体工程(Ⅰ)垂直运输第8.2.1条筒壁施工用的载人电梯、料斗和扒杆等设施必须经过设计或复核。

外购设备应具有产品合格的检验证明。

载人电梯必须具有可靠的安全装置，使用前必须按规定进行荷载试验。

附着于筒壁的电梯，其附着点的间距及锚固装置必须满足设备要求，锚固处必须验算筒壁强度。

第8.2.2条筒壁施工用的金属竖井架及其缆风绳应进行施工设计和验算，也可按井架的高度、施工荷载、缆绳初拉力和倾角等从附录四中选用。

第8.2.3条金属竖井架的安装应符合下列规定：一、竖井架的基础应进行设计，预埋螺栓位置偏差不应大于20mm，基础周围应采取防止积水的措施。

双曲线冷却塔电力建设施工验收技术规范1. 引言1.1 目的本文档为双曲线冷却塔电力建设施工验收技术规范，旨在建立一套统一的验收标准，确保双曲线冷却塔电力建设施工的质量和安全符合相关规定和要求。

1.2 适用范围本规范适用于双曲线冷却塔电力建设施工过程中的验收工作。

1.3 参考文献•《双曲线冷却塔施工及验收规范》•《双曲线冷却塔设计规范》•《双曲线冷却塔建设工程质量验收规范》2. 术语和定义2.1 术语定义•双曲线冷却塔：一种用于工业生产中进行冷却的设备。

•电力建设：对双曲线冷却塔进行电气连接和配套设备安装的工作。

3. 施工准备3.1 设计文件准备在施工前，应准备相关设计文件，包括但不限于以下内容：•双曲线冷却塔电气设计图纸。

•电器设备清单。

•配电箱布置图。

•直线导线、接地装置和电缆等材料的技术要求和质量证明文件。

3.2 材料准备施工前应将所需电气材料按照设计文件清单准备齐全，并按照要求对材料进行检查验收。

4. 施工过程4.1 电器设备安装根据设计要求，对双曲线冷却塔的电器设备进行安装，包括但不限于以下步骤：1.根据设计图纸的要求，在适当的位置安装配电箱。

2.按照设计图纸的要求，将直线导线、接地装置和电缆等连接到相应的部件上。

3.安装并连接电器设备，确保其位置准确且牢固可靠。

4.对安装完成的电器设备进行检查，确保连接正确并无短路、漏电等问题。

4.2 配电箱布线根据设计要求，对配电箱进行布线，包括但不限于以下步骤：1.根据设计图纸的要求，将导线按照正确的路径引入配电箱内。

2.在配电箱内进行导线连接，确保连接牢固可靠。

3.对配电箱内的导线进行绝缘处理，确保安全可靠。

4.3 联动控制系统安装根据设计要求，安装双曲线冷却塔的联动控制系统，包括但不限于以下步骤：1.安装并连接液位控制装置、温度探测装置等设备。

2.连接各个设备的信号线，确保信号传输正常且准确。

3.完成联动控制系统的调试，确保各个设备之间的协调运作。

第八章双曲线型钢筋混凝土冷却塔第一节一般规定第8.1.1条本章适用于淋水面积9000m2及以下的现浇筒壁双曲线型钢筋混凝土冷却塔的施工及验收，其他类型塔可参照执行。

第8.1.2条为了确保施工安全，必须严格遵守《电力建设安全工作规程》(建筑工程篇)冷却塔工程的各项有关规定。

第8.1.3条为保证通风筒壳的屈曲稳定，筒壁应连续施工到顶。

如遇特殊情况必须分期施工时，应采取诸如减少施工设施的荷重和加强施工平面的环向刚度等有利于壳体稳定和安全的有效措施；继续施工前应严格处理施工缝，确保壳体防水质量。

第8.1.4条筒壁应避免冬期施工。

如必须进行冬期施工，应符合本章第四节冬期施工的各项规定。

第8.1.5条在施工工艺设计和施工过程中，凡涉及结构强度、稳定或有特殊要求的，应根据施工单位的要求由设计部门进行校核。

第8.1.6条要有可靠的施工电源。

条件许可时宜设置专用的施工电源，以保证施工过程的连续性和施工安全。

第8.1.7条施工供水系统的容量及扬程应满足混凝土搅拌、养护、砂石冲洗、施工缝冲洗和消防等需要，水质应符合混凝土用水的标准。

第8.1.8条在无搅拌运输车运送混凝土的现场，宜就地设置搅拌站，以减少混凝土的水平运输距离。

第8.1.9条施工前必须编制冷却塔施工组织专业设计，经批准后方可进行施工。

第二节塔体工程(Ⅰ)垂直运输第8.2.1条筒壁施工用的载人电梯、料斗和扒杆等设施必须经过设计或复核。

外购设备应具有产品合格的检验证明。

载人电梯必须具有可靠的安全装置，使用前必须按规定进行荷载试验。

附着于筒壁的电梯，其附着点的间距及锚固装置必须满足设备要求，锚固处必须验算筒壁强度。

第8.2.2条筒壁施工用的金属竖井架及其缆风绳应进行施工设计和验算，也可按井架的高度、施工荷载、缆绳初拉力和倾角等从附录四中选用。

第8.2.3条金属竖井架的安装应符合下列规定：一、竖井架的基础应进行设计，预埋螺栓位置偏差不应大于20mm，基础周围应采取防止积水的措施。

建筑施工工艺11.3 双曲线型冷却塔工程范本1：正式风格1. 工程概述1.1 工程背景1.2 工程目标1.3 工程范围2. 前期准备工作2.1 调查勘测2.2 地基处理2.3 施工设备准备3. 施工方案3.1 结构布置3.2 施工顺序3.3 施工方法3.4 材料选用4. 基坑开挖4.1 地质勘察4.2 地下管线确定与保护4.3 基坑支护结构施工4.4 地下水处理5. 混凝土施工5.1 基础施工5.2 垂直结构施工5.3 水平结构施工6. 金属结构安装6.1 空气冷却塔主体架设6.2 空气冷却系统安装6.3 其他金属结构安装7. 电气设备安装7.1 输电线路敷设7.2 控制系统安装7.3 仪表设备安装8. 测试与调试8.1 工艺测试8.2 安全测试8.3 系统调试9. 消防安全措施9.1 消防设备规划9.2 环境安全评估9.3 应急预案制定10. 工程竣工与验收10.1 设备鉴定10.2 施工交底10.3 验收报告11. 维护与保养11.1 日常维护11.2 定期检查11.3 故障处理附件：1. 地质勘察报告2. 工程图纸3. 施工设备清单法律名词及注释：1. 施工图纸：工程设计规划的具体图纸，用于指导施工行为。

2. 基坑：为进行建筑施工而在地表挖掘的坑洞。

3. 输电线路：将电能从发电厂输送至各个用电地点的线路。

范本2：活泼风格1. 工程概述1.1 工程的由来1.2 工程的意义1.3 工程的规模2. 准备工作2.1 前期调查与研究2.2 设备与材料的准备2.3 人员组织与培训3. 施工方案3.1 工程计划3.2 结构设计3.3 施工顺序3.4 施工方法4. 基坑开挖4.1 挖掘之前你要知道的事4.2 挖掘开始啦！4.3 排水管道该怎么处理？5. 混凝土工程5.1 地基处理5.2 混凝土浇筑5.3 塔楼的组装和安装6. 机电设备安装6.1 系统布局与设备选型6.2 电气设备的安装6.3 管道和风扇的安装7. 系统调试与测试7.1 系统测试计划7.2 你要知道的调试要点7.3 测试阶段的常见问题与解决8. 安全措施8.1 危险警示标志8.2 施工现场的安全知识8.3 紧急情况下的应急措施9. 工程竣工与验收9.1 完工验收的流程9.2 竣工报告的编写9.3 完工派对怎么开？10. 维护与保养10.1 日常检查与清洁10.2 定期维护计划10.3 故障处理的基本步骤附件：1. 工地平面布置图2. 施工流程图3. 设备清单法律名词及注释：1. 基坑：挖掘地表用于建筑施工的坑洞。

双曲线钢筋混凝土冷却塔筒壁工程钢筋安装质量标准及检
验方法
1检查数量：
主控项目
1）受力钢筋的品种、级别、规格和数量：全数检查。

2）钢筋绑扎：抽查20%。

3）纵向受力钢筋的连接方式：全数检查。

4）焊接（机械连接）接头的力学性能：按现行有关标准规定取样检验。

一般项目
5）沿高度每节抽查1 次；按该节每20m～30m 长抽查1 处（3m～5m），但不少于12 处。

6）钢筋的接头位置：全数检查。

7）钢筋机械连接接头、焊接接头的外观：全数检查。

8）第3 项～第7 项：在同一检验批内，应抽查构件数量的20%，且不少于12 处。

2质量标准和检验方法：
钢筋安装质量标准和检验方法。

2.0.1 双曲线冷却塔工程施工前，应制定安全操作规程、岗位责任制、安全技术措施和应急预案。

12.0.2 凡高处作业人员，应经医生检查身体合格，并应经过安全技术培训且考试合格。

12.0.3 筒壁施工阶段应符合下列规定：1 周围应设立30m施工危险（警界）区，并应设立明显的安全警示标志；2 在危险区内的通道应搭设全封闭双层硬隔离保护棚；3 筒壁施工垂直运输附着架等应验算确定且制订方案；4 悬挂式脚手架上部外侧应设置1.2m高活动式防护栏杆，内外门架必须挂设封闭兜底安全网，且应及时清理安全网内的杂物，严禁高处落物；5 悬挂式脚手架上部应满铺脚手板，且与门架有可靠连接；6 悬挂式脚手架与筒壁、同层悬挂式脚手架及悬挂式脚手架上下层间各杆件连接应牢固，且同层悬挂式脚手架与筒壁应调整垂直和水平；7 应设置临时避雷接地装置，接地电阻不得大于10Ω。

12.0.4 采用翻模或爬模工艺时，混凝土未达到规定的强度不得提升或翻模。

12.0.5 筒壁与塔芯进行立体交叉作业时，应采取可靠安全防护措施。

12.0.6 施工升降机必须装设上、下限位开关及上、下极位开关和防坠落等安全装置，且应灵敏可靠，并应定期进行检查。

施工升降机应经验收合格并取得准用证。

12.0.7 对翻模或爬模系统应进行日常性检查维护，组装拆除应制订方案，并应在统一指挥下进行作业。

12.0.8 施工用电应设置配电箱、开关、漏电保护器，筒壁作业的照明、信号灯及电铃应采用36V以下安全电压。

12.0.9 夜间施工时，应有充足的照明。

12.0.10 构件吊装应按施工方案进行，吊装过程中应随时对钢丝绳、卡环、卡头、起重机械进行检查。

12.0.11 当遇到六级或六级以上大风、沙尘暴或雷雨、雪等强对流天气时，应停止高处作业。

施工人员应撤离作业面，并应切断电源。

12.0.12工作区域应备有足够的灭火器，易燃易爆材料的存放处严禁明火。

12.0.13 涂料作业应采取防火、防中毒措施。
