西华大学研究生复试试题机械原理1答案

(完整)机械原理试题和答案编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整)机械原理试题和答案）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整)机械原理试题和答案的全部内容。

3 。

（10分)图中所示斜齿圆柱齿轮传动——蜗杆传动组成的传动装置。

动力由Ⅰ轴输入，蜗轮4为右旋齿，试求：（1)为使蜗轮4按图中n4方向转动，确定斜齿轮1的转动方向。

(2）为使中间轴Ⅱ所受的轴向力能抵消一部分,确定斜齿轮1和齿轮2的轮齿旋向.(3）在图中画出齿轮1和蜗轮4所受的各分力方向。

III1234n4I14n44. 分析题（5分)根据图中注明的尺寸,判断各铰链四杆机构的类型。

a ba；b五、计算题（25分）1.计算图示两机构的自由度（5分）。

2。

在图示轮系中，已知z1=z4=40，z2=z5=30,z3=z6=100，求：i1H。

（8分）答案3。

(共10分）图中所示斜齿圆柱齿轮传动——蜗杆传动组成的传动装置。

动力由Ⅰ轴输入，蜗轮4为右旋齿,试求： （1）（2分)为使蜗轮4按图中n 4方向转动，确定斜齿轮1的转动方向。

答：转向如图，箭头下上。

（2）(2分）为使中间轴Ⅱ所受的轴向力能抵消一部分，确定斜齿轮1和齿轮2的轮齿旋向。

答:斜齿轮1 左旋,斜齿轮2 右旋。

（3)（6分，每个分力1分)在图中画出齿轮1和蜗轮4所受的各分力方向。

I1234n4n1I14n4Fr4Fr3Ft4Fa3Fa4Fa34。

分析题（5分）根据图中注明的尺寸,判断各铰链四杆机构的类型。

a 曲柄摇杆机构 b 双曲柄机构五、计算题（25分)1.计算图示两机构的自由度(5分）.11112831118=-⨯-⨯====n P P n H L2.在图示轮系中，已知z 1=z 4=40，z 2=z 5=30，z 3=z 6=100,求：i 1H 。

机械原理试题库及答案1. 问题：什么是机械原理？答案：机械原理是研究机械运动和力学性质的基本规律的科学。

它涉及到力学、材料学、电气学等多个学科的知识。

2. 问题：什么是力学？答案：力学是研究物体运动、力的作用和物体相互作用的科学。

它主要包括静力学、动力学和变形力学等分支。

3. 问题：什么是力？答案：力是使物体发生运动、改变速度或形状的作用。

它是一个矢量量，有大小和方向。

4. 问题：什么是力的平衡条件？答案：力的平衡条件是指在一个物体上作用的合力为零时，物体处于力的平衡状态。

它可以分为力的平衡和力的矩的平衡两个条件。

5. 问题：什么是摩擦力？答案：摩擦力是两个物体相互接触，并阻碍其相对运动的力。

它有静摩擦力和动摩擦力两种形式。

6. 问题：什么是杠杆原理？答案：杠杆原理是指在平衡条件下，杠杆两边所受到的力和力臂的乘积相等。

它描述了杠杆的力学性质。

7. 问题：什么是滑轮原理？答案：滑轮原理是指通过改变力的方向和大小来实现力的传递或减小的原理。

滑轮可以改变力的方向，同时根据滑轮的个数可以改变力的大小。

8. 问题：什么是齿轮原理？答案：齿轮原理是指通过两个或多个齿轮的啮合，实现力的传递和传动的原理。

齿轮可以改变力的方向、速度和扭矩。

9. 问题：什么是机械传动？答案：机械传动是指通过齿轮、皮带、链条等传动装置，将动力传递到机械系统中的过程。

它可以改变力的大小、方向和转速。

10. 问题：什么是弹簧原理？答案：弹簧原理是指在受到外力作用时，弹簧会发生弹性变形，并反向作用力的原理。

弹簧具有储存和释放能量的功能。

西华大学研究生复试考试试题卷 ( 3卷)试卷编号课程名称： 机械原理 试卷总分： 100 分 考试形式： 闭卷 学生自带普通计算器: 允许一、在图所示机构中，原动件数目均为 1 时，判断图示机构是否有确定的运动。

如有局部自由度、复合铰链和虚约束请予以指出。

（本题10分）二、已知图示机构中各构件的尺寸，原动件1以匀速V 1移动，求出图示位置时构件3的角速度ω3和角加速度α3。

要求列出矢量方程式、分析各矢量的大小和方向、作出速度与加速度多边形（可不按比例）、并列出ω3和α3表达式。

（本题15分）三、图示铰链四杆机构中，AB杆为主动件，CD杆为从动件，虚线小圆为各铰链处之摩擦圆。

已知构件CD上作用有生产阻力R，若不计构件的自重和惯性力，试确定：1）图示位置时，主动构件AB的转向；2）图示位置时，连杆BC所受的作用力R12和R32的作用线。

（3）作用在主动件1上的驱动力矩M1的方向以及约束反力R21与R41的方位。

（本题10分）四、在电动机驱动的剪床中，作用在主轴（等效构件）上的等效阻抗力矩erM曲线如图所示，周期为π2，主轴在1500r/min的转速下运转，且要求不均匀系数≤δ0.05。

若等效驱动力矩edM为常数。

试问：（1）等效驱动力矩edM为多少？（2）等效构件的最大和最小角转速度为多少？（3）求应加在等效构件上的飞轮转动惯量FJ。

（本题15分）五、在图所示的铰链四杆机构中，各杆的长度为1l 28mm =，2l 52mm =， 3l 50mm =，4l 72mm =，试求: 1)当取杆4为机架时，该机构的极位夹角θ、杆3的最大摆角ϕ、最小传动角min γ和行程速比系数K; 2)当取杆1为机架时，将演化成何种类型的机构?为什么?并说明这时C 、D 两个转动副是周转副还是摆转副; 3)当取杆3为机架时，又将演化成何种机构?这时A 、B 两个转动副是否仍为周转副?（本题15分）六、如图所示，现欲设计一铰链四杆机构，设已知摇杆CD 的长75CD l mm =行程速比系数K=1.5，机架AD 的长度为100AD l mm =，摇杆的一个极限位置与机架间的夹角为45ψ=︒，试求曲柄的长度AB l 和连杆的长度BC l （13分）。

1. 步进电动机的原理答：步进电机是将电脉冲信号转变为角位移或线位移的开环控制元步进电机件。

通常电机的转子为永磁体，当电流流过定子绕组时，定子绕组产生一矢量磁场。

该磁场会带动转子旋转一角度，使得转子的一对磁场方向与定子的磁场方向一致。

当定子的矢量磁场旋转一个角度。

转子也随着该磁场转一个角度。

每输入一个电脉冲，电动机转动一个角度前进一步。

它输出的角位移与输入的脉冲数成正比、转速与脉冲频率成正比。

改变绕组通电的顺序，电机就会反转。

所以可用控制脉冲数量、频率及电动机各相绕组的通电顺序来控制步进电机的转动。

2. 间歇机构和间歇机构的原理答：有些机械需要其构件周期地运动和停歇。

能够将原动件的连续转动转变为从动件周期性运动和停歇的机构，称为间歇运动机构。

例如牛头刨床工作台的横向进给运动，电影放映机的送片运动等都用有间歇运动机构。

常见的间歇运动机构有：棘轮机构、槽轮机构、连杆机构和不完全齿轮机构。

间歇运动机构可分为单向运动和往复运动两类。

凸轮机构、平面连杆机构、不完全齿轮、槽轮机构、棘轮机构、双向棘爪机构。

3. 三极管的工作原理答: 三极管，全称应为半导体三极管，也称双极型晶体管,晶体三极管，是一种电流控制电流的半导体器件•其作用是把微弱信号放大成辐值较大的电信号，也用作无触点开关。

晶体三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。

三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把正块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区，排列方式有PNP和NPN两种。

晶体三极管（以下简称三极管）按材料分有两种：锗管和硅管。

而每一种又有NPN和PNP 两种结构形式，但使用最多的是硅NPN和锗PNP两种三极管，（其中，N表示在高纯度硅中加入磷，是指取代一些硅原子，在电压刺激下产生自由电子导电，而p是加入硼取代硅，产生大量空穴利于导电）。

两者除了电源极性不同外，其工作原理都是相同的，下面仅介绍NPN硅管的电流放大原理。

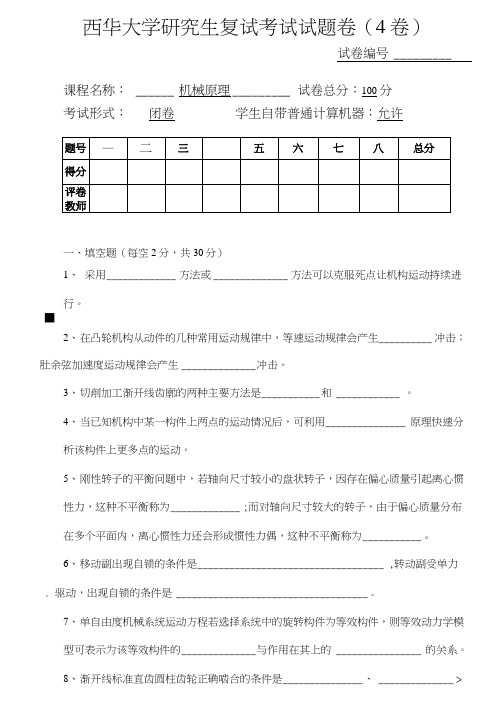

西华大学研究生复试考试试题卷（4卷）试卷编号_________课程名称：______ 机械原理_________ 试卷总分：100 分考试形式：闭卷学生自带普通计算机器：允许一、填空题（每空2分，共30分）1、采用_____________ 方法或______________ 方法可以克服死点让机构运动持续进行。

■2、在凸轮机构从动件的几种常用运动规律中，等速运动规律会产生__________ 冲击；肚余弦加速度运动规律会产生______________ 冲击。

3、切削加工渐开线齿廓的两种主要方法是___________ 和 ____________ 。

4、当已知机构中某一构件上两点的运动情况后，可利用_______________ 原理快速分析该构件上更多点的运动。

5、刚性转子的平衡问题中，若轴向尺寸较小的盘状转子，因存在偏心质量引起离心惯性力，这种不平衡称为_____________ ;而对轴向尺寸较大的转子，由于偏心质量分布在多个平面内，离心惯性力还会形成惯性力偶，这种不平衡称为___________ O6、移动副出现自锁的条件是___________________________________ ,转动副受单力. 驱动，出现自锁的条件是____________________________________ o7、单自由度机械系统运动方程若选择系统中的旋转构件为等效构件，则等效动力学模型可表示为该等效构件的______________ 与作用在其上的 ________________ 的关系。

8、渐开线标准直齿圆柱齿轮正确啮合的条件是_______________ 、 ______________ >二、指出图标机构中可能存在的复合較链、局部自由度和虚约束，并计算机构的自由度, 判断机构是否具有确定的运动规律。

（10分）三、图示机构中，Z AB=/AC，曲柄2顺时针旋转，o2=100rad/s, 1.标出机构图示位置的全部瞬心；2•求此时导杆4的角速度3“并确定转向。

西华大学研究生复试试题-机械设计1卷------------------------------------------作者xxxx------------------------------------------日期xxxx课程名称: 机械设计 试卷总分:１00 分考试形式: 开卷 学生自带普通计算机器： 允许一、判断题:说法正确的打“√",错误的打“×”。

（每小题２分,共２0分)１、机械零件在工作中发生失效,即意味该零件一定产生了破坏。

（ ） 2、某截面形状一定的零件，当其尺寸增大时,其疲劳极限值将随之降低．（ )３、双向传力的滑动螺旋采用的螺纹类型中,以梯形和锯齿形螺纹应用最广。

( ）4、螺纹升角增大，则螺纹联接的自锁性能提高。

( )５、平键联接可以同时实现轴与轮毂的周向及轴向固定。

（ ）6、在带传动中，为了增加摩擦系数,可以将带轮加工得粗糙一些。

（ ）7、齿面塑性流动在主动轮节线附近形成凹槽。

（ )8、多头蜗杆主要用于传动比大,要求效率高的场合。

( )9、在设计闭式齿轮传动时,小齿轮可选用较多的齿数。

（ ）10、对非液体摩擦的滑动轴承,验算ｐv ≤ [pv ]是为了防止轴承过热。

（ )二、填空题(每空2分,共４0分)1、在静载荷作用下的机械零件,不仅可以产生 应力,也可能产生 应力.２、在静应力工况下,机械零件的强度失效是或 .３、为防止轴上零件在轴上移动,需要固定；为传递转矩,轴上零件还应作固定。

4、普通螺纹的公称直径指的是螺纹的径,计算螺纹摩擦力矩时使用的是螺纹的径,计算螺纹危险截面积时使用的是螺纹的径.5、如需在同一轴段内安装一对普通平键时,应将它们布置在位置。

6、在V带传动中，带的型号是由和两个参数确定的.7、带传动的主要失效形式为和。

８、在螺纹联接中，当两个被联接件之一太厚，不宜制成通孔时，根据是否经常拆卸可以采用联接或联接。

9、根据齿形不同,花键分为和两种.１0、在设计齿轮传动时,小齿轮的齿面硬度一般应大齿轮的齿面硬度；小齿轮的宽度应大齿轮的宽度。

机械原理完整全面试题库答案解析.doc.机械原理自测题库—单选题（共63题）1、铰链四杆机构的压力角是指在不计算摩擦情况下连杆作用于B 上的力与该力作用点速度所夹的锐角。

A ．主动件B．从动件 C ．机架D．连架杆2、平面四杆机构中，是否存在死点，取决于B是否与连杆共线。

A ．主动件B．从动件 C ．机架D．摇杆3、一个 K 大于 1 的铰链四杆机构与 K=1 的对心曲柄滑块机构串联组合，该串联组合而成的机构的行程变化系数 K A 。

A．大于 1B．小于 1C．等于1D．等于 24、在设计铰链四杆机构时，应使最小传动角γmin B。

A ．尽可能小一些B ．尽可能大一些C ．为0°D．45°5、与连杆机构相比，凸轮机构最大的缺点是B。

A．惯性力难以平衡B．点、线接触，易磨损C．设计较为复杂D．不能实现间歇运动6、与其他机构相比，凸轮机构最大的优点是A。

A．可实现各种预期的运动规律B．便于润滑C．制造方便，易获得较高的精度D．从动件的行程可较大7、C盘形凸轮机构的压力角恒等于常数。

A．摆动尖顶推杆B．直动滚子推杆C．摆动平底推杆D．摆动滚子推杆8、对于直动推杆盘形凸轮机构来讲，在其他条件相同的情况下，偏置直动推杆与对心直动推杆相比，两者在推程段最大压力角的关系为D。

A．偏置比对心大B．对心比偏置大C．一样大D．不一定9、下述几种运动规律中，B既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。

A．等速运动规律B．摆线运动规律（正弦加速度运动规律）C．等加速等减速运动规律D．简谐运动规律（余弦加速度运动规律）10、对心直动尖顶推杆盘形凸轮机构的推程压力角超过许用值时，可采用 A 措施来解决。

A．增大基圆半径B．改用滚子推杆C．改变凸轮转向D．改为偏置直动尖顶推杆.11、渐开线上某点的压力角是指该点所受压力的方向与该点A 方向线之间所夹的锐角。

A. 绝对速度B. 相对速度C. 滑动速度D.牵连速度12、渐开线在基圆上的压力角为 B 。

机械原理习题集答案第一章：机械运动学1. 问题：简述平面运动的基本概念。

答案：平面运动是指物体在平面内的运动，其轨迹可以是直线或曲线。

在平面运动中，物体的每一个点都在同一平面内移动。

2. 问题：什么是四杆机构的运动规律？答案：四杆机构是最基本的机械机构之一，其运动规律取决于杆的长度和连接方式。

常见的四杆机构有双曲柄机构、曲柄滑块机构等。

第二章：机械动力学1. 问题：牛顿运动定律在机械设计中的应用是什么？答案：牛顿运动定律是描述物体运动的基本定律，包括惯性定律、力的作用与反作用定律和作用力与加速度的关系。

在机械设计中，这些定律用于预测和计算机械系统的运动状态和受力情况。

2. 问题：简述达朗贝尔原理。

答案：达朗贝尔原理是动力学中的一个基本原理，它指出在没有外力作用的系统中，系统内各部分的动量守恒。

在机械设计中，这一原理常用于分析和计算机械系统的动态平衡。

第三章：机构设计与分析1. 问题：什么是机构的自由度？答案：机构的自由度是指在没有约束的情况下，机构能够独立进行的运动的数量。

自由度的计算公式为：\( F = 3n - 2j - h \)，其中\( n \)是机构中杆件的数量，\( j \)是铰链的数量，\( h \)是高副的数量。

2. 问题：如何确定一个机构的运动类型？答案：确定机构的运动类型需要分析机构的几何形状和连接方式。

例如，如果机构中存在曲柄和滑块，它可能是一个曲柄滑块机构，其运动类型为往复直线运动。

第四章：机械结构设计1. 问题：机械结构设计中需要考虑哪些因素？答案：在机械结构设计中，需要考虑的因素包括材料的选择、强度和刚度的计算、尺寸的确定、成本控制、维护的便利性等。

2. 问题：什么是疲劳强度？答案：疲劳强度是指材料在反复加载和卸载过程中抵抗断裂的能力。

在机械结构设计中，需要考虑疲劳强度以确保结构的可靠性和耐久性。

第五章：机械传动1. 问题：什么是齿轮传动？答案：齿轮传动是一种利用齿轮啮合来传递运动和动力的机械传动方式。

大学考研机械原理试题答案一、选择题1. 机械原理中，关于连杆机构的基本描述，以下哪项是正确的？A. 连杆机构是由若干刚性杆件通过转动副或滑动副连接而成的B. 连杆机构的输入和输出均为转动运动C. 连杆机构的传动比是恒定不变的D. 连杆机构不能实现复杂的运动规律答案：A2. 在平面四杆机构中，以下哪种类型的机构可以实现直线运动输出？A. 曲柄摇杆机构B. 双曲柄机构C. 双摇杆机构D. 曲柄滑块机构答案：D3. 关于凸轮机构的描述，以下哪项是错误的？A. 凸轮机构可以实现间歇运动B. 凸轮机构中的凸轮是固定的，从动件作直线运动C. 凸轮机构可以实现复杂的运动规律D. 凸轮机构中的从动件可以是滚子或平面推块答案：B4. 机械系统中，用于减少冲击和振动的元件是？A. 弹簧B. 阻尼器C. 减振器D. 缓冲器答案：A5. 在机械原理中，机构的自由度与哪些因素有关？A. 构件的数量B. 运动副的类型C. 构件的形状和尺寸D. 所有上述因素答案：D二、填空题1. 在平面四杆机构中，当最短杆与最长杆之和小于其余两杆之和时，机构具有_________副。

答案：两转动2. 凸轮机构中，从动件的位移曲线是由凸轮的_________轮廓决定的。

答案：基圆3. 机械系统的动力学分析中，通常采用_________法来求解系统的动态响应。

答案：牛顿第二定律4. 机械原理中，用于描述机构运动特性的参数包括速度比、传动比和_________。

答案：压力角5. 在机械设计中，为了提高机构的承载能力，常常采用_________来调整构件的受力状况。

答案：平衡三、简答题1. 简述曲柄滑块机构的工作原理及其应用。

答：曲柄滑块机构是一种将曲柄的转动运动转换为滑块的直线往复运动的机构。

工作原理是：曲柄通过转动副与连杆连接，连杆的另一端与滑块相连，滑块在导轨内作直线运动。

当曲柄转动时，通过连杆的传递，使得滑块在导轨内往复移动。

这种机构广泛应用于各种往复运动的机械装置中，如内燃机、压力机、自动化装置等。
