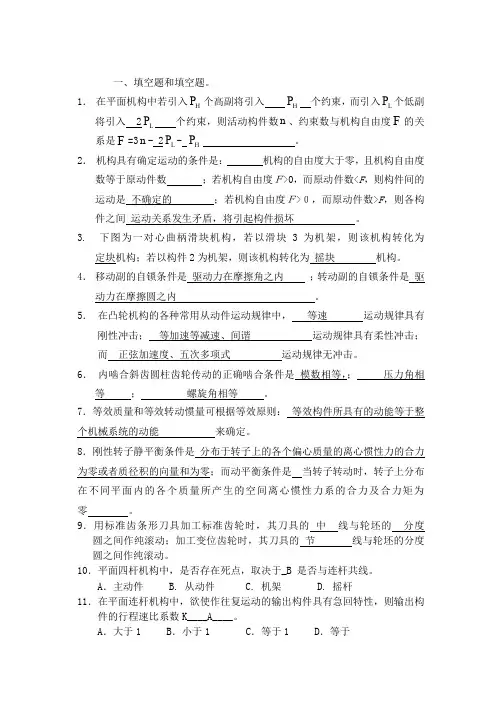

一、填空题和填空题。
1． 在平面机构中若引入H P 个高副将引入 H P 个约束，而引入L P 个低副将引入 2L P 个约束，则活动构件数n 、约束数与机构自由度F 的关系是F =3n - 2L P - H P 。
2． 机构具有确定运动的条件是： 机构的自由度大于零，且机构自由度数等于原动件数 ；若机构自由度Ｆ>0，而原动件数<F ，则构件间的运动是 不确定的 ；若机构自由度Ｆ>０，而原动件数>F ，则各构件之间 运动关系发生矛盾，将引起构件损坏 。
3. 下图为一对心曲柄滑块机构，若以滑块3为机架，则该机构转化为定块机构；若以构件2为机架，则该机构转化为 摇块 机构。
4． 移动副的自锁条件是 驱动力在摩擦角之内 ；转动副的自锁条件是 驱动力在摩擦圆之内 。
5． 在凸轮机构的各种常用从动件运动规律中， 等速 运动规律具有刚性冲击； 等加速等减速、间谐 运动规律具有柔性冲击；而 正弦加速度、五次多项式 运动规律无冲击。
6． 内啮合斜齿圆柱齿轮传动的正确啮合条件是 模数相等，； 压力角相等 ； 螺旋角相等 。
7．等效质量和等效转动惯量可根据等效原则： 等效构件所具有的动能等于整个机械系统的动能 来确定。
8．刚性转子静平衡条件是 分布于转子上的各个偏心质量的离心惯性力的合力为零或者质径积的向量和为零；而动平衡条件是 当转子转动时，转子上分布在不同平面内的各个质量所产生的空间离心惯性力系的合力及合力矩为零 。
9．用标准齿条形刀具加工标准齿轮时，其刀具的 中 线与轮坯的 分度 圆之间作纯滚动；加工变位齿轮时，其刀具的 节 线与轮坯的分度 圆之间作纯滚动。
10．平面四杆机构中，是否存在死点，取决于_B 是否与连杆共线。
ηη'0,0〉'〉ηη0,0.≤'>ηη0≤ηA ．主动件 B. 从动件 C. 机架 D. 摇杆11．在平面连杆机构中，欲使作往复运动的输出构件具有急回特性，则输出构件的行程速比系数K____A____。
A ．大于1B ．小于1C ．等于1D ．等于12．_____C___盘形凸轮机构的压力角恒等于常数。
A ．摆动尖顶推杆B ．直动滚子推杆C ．直动平底推杆D ．摆动滚子推杆13．为使凸轮机构的滚子从动件实现预期的运动规律，设计时必须保证关系式C 。
A ．滚子半径r r ≤凸轮理论轮廓外凸部分的最小曲率半径ρminB ．滚子半径r r ≥凸轮理论轮廓外凸部分的最小曲率半径ρminC ．滚子半径r r < 凸轮理论轮廓外凸部分的最小曲率半径ρminD ．滚子半径r r 不受任何限制14. 当凸轮基圆半径相同时，从动件导路向推程中从动件与凸轮的相对速度瞬心一侧偏置，可以___A_____凸轮机构推程的压力角。
（A ） 减小 （B ）增加 （C ）保持原来15.为了减轻飞轮尺寸和重量，飞轮通常应装在__A_______。
（A ） 高速轴上 （B ）低速轴上 （C ）机架上16.蜗杆蜗轮传动中，模数为m ，蜗杆头数为z 1，蜗杆直径系数为q ，蜗轮齿数为z 2，则蜗杆直径 d 1=___C__________。
A ）m z 1 （B ）m z 2 （C ）mq17.在铰链四杆机构A B C D 中，已知A B = 2 5 mm ，B C = 7 0 mm ，C D = 65mm ， A D = 9 5 mm ，当A D 为机架时，是__B____机构；当A B 为机架时，是____A_____机构。
（A ）双曲柄机构； （B ）曲柄摇杆机构； （C ）双摇杆机构18.若机构正反行程效率分别用 和 表示，则设计自锁机构时应满足要____B_____。
(A)(B) (C) 19.机构具有确定运动的条件是__机构的自由度大于零，且机构自由度数等于原动件数____。
20.高副低代必须满足的条件是_代替前后机构的自由度不变_，_代替前后机构的瞬时速度和瞬时加速度不变___________。
21．在曲柄摇杆机构中，当__C____，将出现死点。
（A ） 曲柄为原动件且曲柄与连杆共线；（B ） 曲柄为原动件且曲柄与机架共线时；（C ） 摇杆为原动件且曲柄与连杆共线时；（D ）摇杆为原动件且摇杆与机架共线时。
22．在以曲柄为主动件的曲柄摇杆机构中，最小传动角出现在_B_____。
（A）曲柄与连杆两次共线位置之一；（B）曲柄与机架两次共线位置之一；（C）曲柄与连杆共线时；（D）曲柄与机架共线时23．在下列四杆机构中，不能实现急回运动的机构是_C_____。
（A）曲柄摇杆机构；（B）导杆机构；（C）对心曲柄滑块机构；（D）偏置曲柄滑块机构24．下述几种运动规律中，___B___既不会产生柔性冲击也不会产生刚性冲击。
（A）等速运动规律；（B）摆线运动规律；（C）等加速等减速运动规律；（D）简谐运动规律25．对心直动尖顶盘形凸轮机构的推程压力角超过许用值时，可采用__A____措施来解决。
（A）增大基圆半径；（B）改为滚子推杆；（C）改变凸轮转向26．正变位齿轮与标准齿轮相比较，其分度圆齿厚__B____，齿根高__A____。
（A）减小（B）增大（C）不变27．机构处于死点位置时，其传动角γ为0 度，压力角α为90 度。
28．滚子从动件盘形凸轮的理论廓线和实际廓线之间的关系为（D）a)两条廓线相似 b)两条廓线相同c)两条廓线之间的径向距离相等 d)两条廓线之间的法向距离相等29．铰链四杆机构的压力角是指在不计摩擦力的情况下连杆作用于_从动件______上的力与该力作用点速度所夹的锐角。
30．渐开线斜齿轮的_法面______参数为标准值；而尺寸计算应按___端面____上的参数代入直齿轮的计算公式。
31．速度瞬心是两刚体上_相对速度______为零的重合点32．为减小飞轮的重量和尺寸，应将飞轮安装在_高速______轴上。
33．渐开线的形状取决于_基圆______的大小。
34．具有相同理论廓线，只有滚子半径不同的两个对心直动滚子从动件盘形凸轮机构，其从动件的运动规律 1 ，凸轮的实际廓线 2 。
①相同②不相同③不一定35．用标准齿条形刀具加工标准齿轮时，其刀具的中线与轮坯分度圆之间作纯滚动。
36．对于移动平底从动件凸轮机构，选择适当的偏距，通常是为了减轻从动件过大的弯曲应力。
37．平行轴外啮合直齿圆柱齿轮机构的正确啮合条件是摸数和压力角分别相等且两齿轮的螺旋角的大小相同_，旋向相反___。
38．周期性速度波动的调节方法是_安装飞轮______，非周期性速度波动调节方法是_安装调速器______。
二、判断题。
1．凡是以最短杆为机架的铰链四杆机构，都是双曲柄机构。
（错）2．在曲柄摇杆机构中，压力角越大，对传动越不利。
（对）3．如果机构的自由度数F=2则机构作无确定性运动。
（错）4．两个理论廓线相同、滚子半径不同的凸轮机构，从动件运动规律不同。
（错）5．如果连杆机构的极位夹角不为零，则说明该机构具有急回特性。
（对）6．由于平行轴斜齿圆柱齿轮机构的几何尺寸在端面计算，所以基本参数的标准值规定在端面。
（错）7．周期性速度波动的调节方法是加调速器。
（错）8．在曲柄滑块机构中，只有当滑块为原动件时，才会出现死点。
（对）9．在凸轮从动件常用的运动规律中，等速运动规律会产生柔性冲击。
（错）10．在移动滚子从动件的凸轮机构中，可通过选取从动件适当的偏置方向来获得较小的推程压力角。
（对）11．只有一对标准齿轮在标准中心距情况下啮合传动时，啮合角的大小才等于分度圆上的压力角。
（错）12．飞轮一般安装在高速轴上的原因是速度变化小。
（错）13．若机构正反行程效率分别为η和η'表示，则设计自锁机构是应满足η≥0，η'<0。
（错）14．在机械系统中，其运转不均匀程度可用最大角速度和最小角速度之差表示。
（错）15．在铰链四杆机构中，由于连杆作的是平面运动，所以连杆跟其他构件不可能存在绝对瞬心。
（错）16．组成正传动的齿轮应是正变位齿轮。
（错）17．飞轮一般安装在高速轴上的原因是速度变化小。
（错）18．作用于等效构件上等效力等于作用在机械中所有外力的合力。
（错）19．对渐开线直齿圆柱齿轮，可用改变螺旋角的办法调整中心距。
（错）20．轴承对轴颈的总反力始终与摩擦圆相切。
（对）21．在曲柄摇杆机构中，压力角越大，对传动越不利。
（对）22．把若干个自由度为零的基本杆组依次连接到原动件和机架上，就可以组成一个新的机构。
（对）23．动平衡的刚性转子一定静平衡，静平衡的转子不一定动平衡。
(对 )24．为了避免滚子从动件凸轮机构中凸轮实际廓线产生过度切割，应选择较大的滚子半径。
（错）25．导杆机构传动性能最差。
（错）26．一个正在运转的回转副，只要外力的合力切于摩擦圆，这个回转副将逐渐停止回转。
（错）27．在曲柄摇杆机构中，摇杆位于两极限位置时曲柄两位置所夹的锐角，称为极位夹角。
（对）28．在设计用于传递平行轴运动的斜齿圆柱齿轮机构时，若中心距不等于标准中心距，则只能采用变位齿轮以配凑实际中心距。
( 错 )三、机构自由度的计算及拆杆组。
1．计算图示机构的自由度，用低副代替高副，并确定机构所含杆组的数目和级别以及机构的级别。
解（1）计算机构的自由度。
滚子处有局部自由度。
F=3n－2p5－p4=3×6－2×8－1=1（2）高副低代。
如图所示（3）该机构是由原动件1、三个Ⅱ级杆组（2-3和6-7、4-5）故该机构级Ⅱ机构。
（4分）2．计算图示机构的自由度，用低副代替高副，并确定机构所含杆组的数目和级别以及机构的级别。
解（1）计算机构的自由度。
A处有局部自由度，G处有虚约束，F=3n－2p5－p4=3×6－2×8－1=1（2）高副低代。
如图（b）所示（3）该机构是由原动件2、机架1、1个Ⅱ级杆组（7-8）和一个Ⅲ级杆组（3-4-5-6）组成的，故该机构为Ⅲ级机构。
3.拆杆组。
试计算图示机构的自由度，并分析此机构的组成情况。
已知DE=FG，，DH=EI 。
1ABD E8K JGFHC I23465791011解（1）自由度计算D和E为复合铰链，B点处有局部自由度，FG杆及其两端的转动副所引入的约束为虚约束，应予去除。
将凸轮与滚子组成的高副以一个虚拟构件和两个转动副做高副低代，如图所示。
计算自由度：（2）分析机构的组成情况如图所示，此机构由四个Ⅱ级杆组和一个Ⅰ级机构组成。
因此是一个Ⅱ级机构。
4.计算图示机构的自由度，用低副代替高副，并确定机构所含杆组的数目和级别以及机构的级别。
（1）计算机构的自由度。
B处有局部自由度，G处有复合铰链，（2）高副低代。
如图（b）所示（3）该机构是由原动件1、机架9、两个Ⅱ级杆组（2'-3和6-7）和一个Ⅲ级杆组（4-5-6-8）组成的，故该机构为Ⅲ级机构。
