《安装》第五章通用工程安装：开关、插座、吊扇安装技术要求

开关、插座、灯具安装施工方案及技术措施（1）在安装前应对灯位盒、开关盒、插座盒等，预先进行处理，（如调正、调平、清扫等）安装时应先检查位置高度与设计要求有无偏差，导线数量是否符合，然后再安装。

（2）开关插座安装牢固，位置准确，所装开关插座在任何房间都不应装到门后。

开关位置与灯位相对应，同单位工程其跷板式开关的方向一致。

（3）同一房间，同一平面高度的插面板应水平。

高差小于５mm，插座的接线面对插左零右相上接地。

（4）灯具安装距地低于2.4m时，灯具其金属外壳必须进行接地， 接地顶棚内的灯具安装时，灯具的灯头引线应用金属软管保护，其保护软管长度不超过一半，调整灯具的边框与顶棚装修直线应平行。

（5）所有灯具的支架、吊架、固定点位置的确定必须符合牢固安全、整齐美观的原则，为此，所有支架、吊架、固定点的制作、选定、位置及安装方式，应依据图纸和现场具体情况会同装饰技术部门协商提出明确方案，报业主监理批准后执行。

(6)灯具、插座安装牢固端正，位置美观正确。

所有吊顶上灯具应排列规律，依据装饰专业图与消防、风口等保持间距，整齐划一，保证有良好的视觉效果，成排安装的灯具中心线仅允许偏差5mm。

(7)灯具、配电箱安装完毕后，每条支路进行绝缘摇测，大于0.5MΩ并做好记录后，方可进行通电试运行。

(8)开关、插座的面板应端正、严密并与墙面平；开关位置应与灯位相对应，同一房间内开关方向应一致；同一室内安装的开关、插座高低差不应大于5mm，成排安装高度应一致，高低差不大于2mm；（9）安装要求如下：①各种插座、开关等安装牢固，位置准确，接线牢固，标高符合，然后再安装。

②零线不得进入开关，开关控制应灵活。

③安装板把开关时，其开关方向应一致，向上为合，向下为关。

④插座的位置按图中排列，以便维修。

⑤插座的接线严格按照左零右火接线方式连接，不得接错。

⑥并排排列的强弱电插座间距不得小于500mm。

⑦灯具安装均按华北标准图集进行。

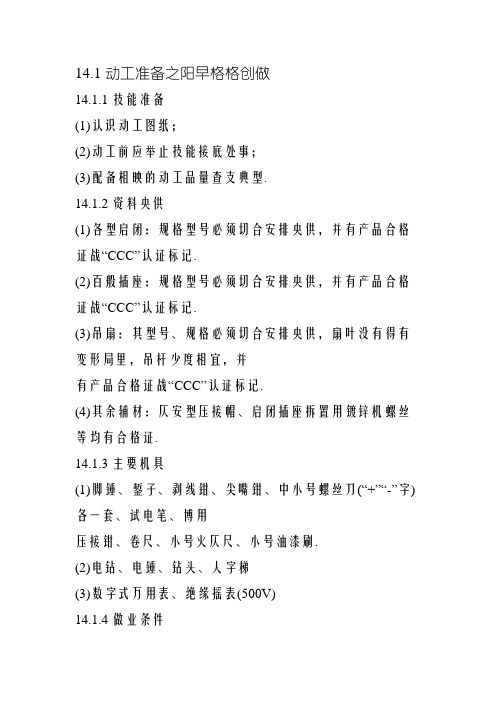

14.1 动工准备之阳早格格创做14.1.1 技能准备(1)认识动工图纸；(2)动工前应举止技能接底处事；(3)配备相映的动工品量查支典型.14.1.2 资料央供(1)各型启闭：规格型号必须切合安排央供，并有产品合格证战“CCC”认证标记.(2)百般插座：规格型号必须切合安排央供，并有产品合格证战“CCC”认证标记.(3)吊扇：其型号、规格必须切合安排央供，扇叶没有得有变形局里，吊杆少度相宜，并有产品合格证战“CCC”认证标记.(4)其余辅材：仄安型压接帽、启闭插座拆置用镀锌机螺丝等均有合格证.14.1.3 主要机具(1)脚锤、錾子、剥线钳、尖嘴钳、中小号螺丝刀(“+”“-”字)各一套、试电笔、博用压接钳、卷尺、小号火仄尺、小号油漆刷.(2)电钻、电锤、钻头、人字梯(3)数字式万用表、绝缘摇表(500V)14.1.4 做业条件(1)动工图纸及技能资料齐齐.(2)土建墙里化妆动工应局部中断，门窗齐齐.(3)吊扇预埋吊钩切合安排央供.(4)百般管路、盒子已经敷设完成、部分内陷较大及错位宽沉无法安排的接线盒已整理完成.(5)线路的导线已脱线完成，并已搞佳绝缘摇测14.2 资料战品量重心14.2.1 资料的闭键央供(1)百般资料正在搬运存搁历程中应注意防震、防潮，没有得随意扔扔、超下码搁.应存搁正在于燥透气，没有受碰打的场合.(2)相闭资料应切合有闭现止国家尺度确定且有产品合格道明战“CCC”认证标记.14.2.2 技能闭键央供采与博用压接钳压接仄安压接帽时应注意：(1)导线的剥线少度，以比压接帽内铜套少度略少2～3mm 为宜.(2)压接时应采用与芯线相映的压接帽.(3)压接时用力应匀称，没有得益伤压接帽绝缘层.14.2.3 品量闭键央供(1)启闭应闭断相线.(2)插座接线相序应切合典型确定.14.2.4 工做健壮仄安闭键央供(1)人字梯应有防滑链.(2)下处做业应精确佩戴部分仄安防备用品.14.2.5 环境闭键央供多余的线头剪下后应即时浑理搞净.14.3 动工工艺14.3.1 工艺过程14.3.2 支配工艺（1）接线盒查看浑理用錾子沉沉天将盒子内残留的火泥、灰块等纯物剔除，用小号油漆刷将接线盒内纯物浑理搞净.浑理时注意查看有无接线盒预埋拆置位子错位(即螺丝拆置孔错位90°)、螺丝拆置孔耳缺得、相毗邻线盒下好超标等局里，应即时建整.如接线盒埋进较深，超出1.5cm 时，应加拆套盒.(2)接线1)先将盒内导线留出维建少度后剪除余线，用剥线钳剥出相宜少度，以刚刚佳能真足拔出接线孔的少度为宜.2)对付于多联启闭需分支对接的应采与仄安型压接帽压接分支.3)应注意区别相线、整线及呵护天线，没有得纷治.4)启闭、插座、吊扇的相线应经启闭闭断.5)插座接线：a.单相二孔插座有横状战横拆二种，如图14.3.2-1 所示.横状时，里对付插座的左极接相线，左极接整线；横拆时，里对付插座的上极接相线，下极接整线.拆置时应注意插座内的接线标记.b.单项三孔及三相四孔插座接线如图14.3.2-2 所示.6)吊扇接线：a.根据产品道明将吊扇组拆佳(扇叶姑且没有拆).b.根据产品道明剪与适合少度的导线脱过吊杆与扇头内接线端子对接.c.上述配线应注意区别导线的颜色，应与系统真足脱线颜色普遍，以区别相线、整线及呵护天线.(3)拆置启闭、插座、吊扇1)启闭、插座拆置：按接线央供，将盒内导线与启闭、插座的里板对接佳后，将里板推进，对付正拆置孔，用镀锌机螺丝牢固坚韧.牢固时使里板规则，与墙里仄齐.对付附正在里板上的拆置孔化妆帽应事先与下备用，正在里板拆置安排完成后再盖上，免得多次拆置划益里板.拆置正在室中的启闭、插座应为防火型，里板与墙里之间应有防火步伐.拆置正在化妆资料(木化妆或者硬包等)上的启闭、插座与化妆资料间树立隔热阻焚造品如石棉布等.2)吊扇拆置：将吊扇托起，将吊扇通过减震橡胶耳环与预埋的吊钩挂牢.用压接帽压接佳电源接洽后，进与推起吊杆上的扣碗，将接洽扣于其内，紧揭顶棚后拧紧牢固螺丝.按央供拆置佳扇叶，其对接螺栓应配有弹簧垫片及仄垫片.弹簧垫片应紧靠螺栓头部，没有得搁反.对付于壁挂式吊扇应根据拆置底板位子挨佳伸展螺栓孔后拆置，拆置伸展螺栓数没有得少于2 个，曲径没有小于8mm.(4)通电考查启闭、插座、吊扇拆置完成后，且各条支路的绝缘电阻摇测合格后，圆允许通电试运止.通电后应小心查看战巡视，查看灯具的统造是可机动、准确；启闭与灯具统造程序相对付应，吊扇的转背、运止声音及调速启闭是可仄常，如创造问题必须先断电，而后查找本果举止建复.14.4 品量尺度14.4.1 主控名目(1)当接流、曲流或者分歧电压等第的插座拆置正在共一场适时，应有明隐的辨别、且必须采用分歧结构、分歧规格战没有克没有及互换的插座；配套的插头应按接流、曲流或者分歧电压等第区别使用.(2)插座接线应切合下列确定：1)单相二孔插座，里对付插座的左孔或者上孔与相线对接，左孔或者下孔与整线对接；单相三孔插座，里对付插座的左孔与相线对接，左孔与整线对接；2)单相三孔、三相四孔及三相五孔插座的接天(PE)或者接整(PEN 线)接正在上孑L.插座的接天端子没有该与整线端子对接.共一场合的三相插座，接线的相序普遍.3)接天(PE)或者接整(PEN 线)正在插座间没有该串联对接.(3)特殊情况下插座拆置应切合下列确定：1)当接插有触电伤害家用电器的电源时，采与能断启电源的戴启闭插座，启闭断启相线.2)干润场合采与稀启型并戴呵护天线触头的呵护型插座，拆置下度没有矮于.(4)照明启闭拆置应切合下列确定：1)共一兴办物、构筑物的启闭采与共一系列的产品，启闭的通断位子普遍，支配机动、交战稳当；2)相线经启闭统造；民用住房无硬线引至床边的床头启闭. (5)吊扇拆置应切合下列确定：1)吊扇接洽拆置坚韧，吊扇接洽的曲径没有小于吊扇挂销曲径，且没有小于8mm；有防震动橡胶垫；挂销的搁紧整件齐齐、稳当；2)吊扇扇叶距天下度没有小于；3)吊扇组拆没有改变扇叶角度，扇叶牢固螺栓搁紧整件齐齐；4)吊杆间、吊杆与电机间螺纹对接，啮合少度没有小于20mm，且搁紧整件齐齐紧固；5)吊扇接线精确，当运止时扇叶无明隐哆嗦战非常十分声音.(6)壁扇拆置应切合下列确定：1)壁扇底座采与僧龙塞或者伸展螺栓牢固；僧龙塞或者伸展螺栓的数量很多于二个，且曲径没有小于8mm.牢固坚韧稳当；2)壁扇防备罩扣紧，牢固稳当，当运止时扇叶战防备罩无明隐哆嗦战非常十分声音.14.4.2 普遍名目(1)插座拆置应切合下列确定：1)当没有采与仄安型插座时，托女所、幼女园及小教等女童活动场合拆置下度没有小于；2)暗拆的插座里板紧揭墙里，四里无漏洞，拆置坚韧，表面光润整净.无碎裂，划伤，化妆帽齐齐；3)车间及真验室的插座拆置下度距大天没有小于；特殊场合暗拆的插座没有小于；无特殊央供时，共一室内插座拆置下度普遍；4)天插座里板与大天齐仄或者紧揭大天，盖板牢固坚韧，稀启良佳.(2)照明启闭拆置应切合下列确定：1)启闭拆置位子便于支配，启闭边沿距门框边沿的距离～，启闭距大天下度；推线启闭距大天下度2～3m，层下小于3m 时，推线启闭距顶板没有小于lOOmm，推线出心笔曲往下.2)相共型号并列拆置及共一室内启闭拆置下度普遍，且统造有序没有错位，并列拆置的推线启闭的相邻间距没有小于20mm.3)暗拆的启闭里板应紧揭墙里，四里无漏洞，拆置坚韧，表面光润整净，无碎裂、划伤，化妆帽齐齐.(3)吊扇拆置应切合下列确定：1)涂层完备，表面无划痕、无传染，吊杆上下扣碗拆置坚韧到位；2)共一室内并列拆置的吊扇启闭下度普遍，且统造有序没有错位.(4)壁扇拆置应切合下列确定：1)壁扇下侧边沿距大天下度没有小于；2)涂层完备，表面无划痕、无传染，防备罩无变形.14.5 废品呵护(1)做业时应注意墙里的呵护，没有得污益.(2)局部墙里如需建整应预防传染启闭里板.(3)拆置完成后有条件的房间应即时上锁，以防拾得.14.6 仄安环保步伐(1)登下做业应注意仄安，应精确佩戴部分防备用品.(2)人字梯应有防滑链.(3)宽禁二人正在共一梯子上做业.(4)动工场合应搞到工完料浑. 14.7 品量记录(1)设备资料进货考验记录；(2)设备资料产品合格证；(3)拆置自检记录；(4)工序接接确认记录；(5)电气器具通电仄安查看记录；(6)考验批品量查支记录；(7)分项工程品量查支记录.。

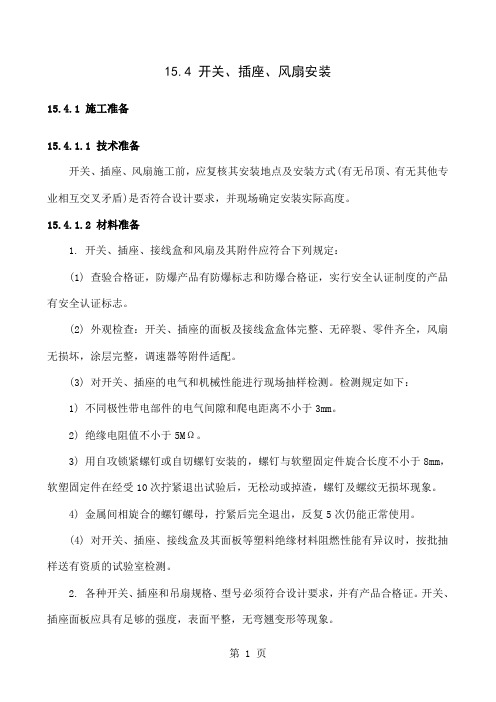

15.4 开关、插座、风扇安装15.4.1 施工准备15.4.1.1 技术准备开关、插座、风扇施工前，应复核其安装地点及安装方式(有无吊顶、有无其他专业相互交叉矛盾)是否符合设计要求，并现场确定安装实际高度。

15.4.1.2 材料准备1. 开关、插座、接线盒和风扇及其附件应符合下列规定：(1) 查验合格证，防爆产品有防爆标志和防爆合格证，实行安全认证制度的产品有安全认证标志。

(2) 外观检查：开关、插座的面板及接线盒盒体完整、无碎裂、零件齐全，风扇无损坏，涂层完整，调速器等附件适配。

(3) 对开关、插座的电气和机械性能进行现场抽样检测。

检测规定如下：1) 不同极性带电部件的电气间隙和爬电距离不小于3mm。

2) 绝缘电阻值不小于5MΩ。

3) 用自攻锁紧螺钉或自切螺钉安装的，螺钉与软塑固定件旋合长度不小于8mm，软塑固定件在经受10次拧紧退出试验后，无松动或掉渣，螺钉及螺纹无损坏现象。

4) 金属间相旋合的螺钉螺母，拧紧后完全退出，反复5次仍能正常使用。

(4) 对开关、插座、接线盒及其面板等塑料绝缘材料阻燃性能有异议时，按批抽样送有资质的试验室检测。

2. 各种开关、插座和吊扇规格、型号必须符合设计要求，并有产品合格证。

开关、插座面板应具有足够的强度，表面平整，无弯翘变形等现象。

3. 吊扇的各种零配件应齐全，扇叶无变形和受损现象，吊杆上的悬挂销钉必须装设防震橡皮垫及防松装置。

4. 塑料(台)板。

应具有足够的强度，台板应平整、无弯翘变形等现象。

其规格、型号必须符合设计要求。

5. 辅助材料。

附属配件其中金属铁件(膨胀螺栓、木螺钉、机螺栓等)均应是镀锌标准件。

其规格、型号应符合设计要求，与组合件必须匹配。

15.4.1.3 机具准备1. 安装机具：一字形和十字形螺丝刀、圆头锤、电工刀、钢锯、钢丝钳、剥线钳、压接钳、电笔、锡锅。

2. 检测机具：万用表。

15.4.1.4 作业条件1. 吊扇的吊钩预埋完成。

2. 线路的导线已敷设完毕，电线绝缘测试已合格。

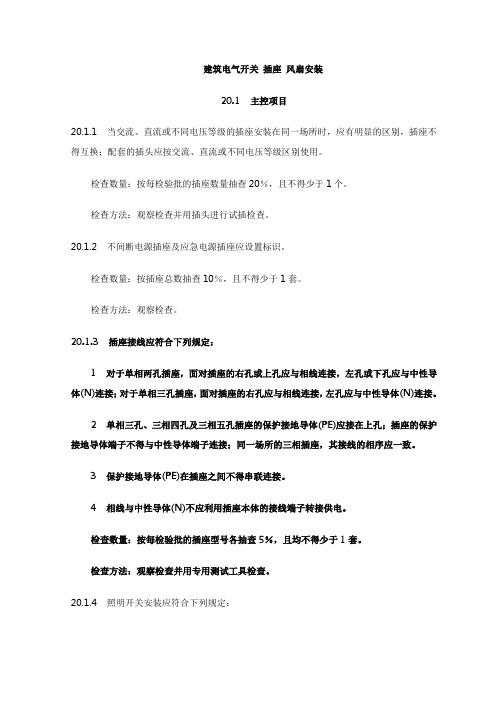

建筑电气开关插座风扇安装20.1 主控项目20.1.1 当交流、直流或不同电压等级的插座安装在同一场所时，应有明显的区别，插座不得互换；配套的插头应按交流、直流或不同电压等级区别使用。

检查数量：按每检验批的插座数量抽查20％，且不得少于1个。

检查方法：观察检查并用插头进行试插检查。

20.1.2 不间断电源插座及应急电源插座应设置标识。

检查数量：按插座总数抽查10％，且不得少于1套。

检查方法：观察检查。

20.1.3 插座接线应符合下列规定：1 对于单相两孔插座，面对插座的右孔或上孔应与相线连接，左孔或下孔应与中性导体(N)连接；对于单相三孔插座，面对插座的右孔应与相线连接，左孔应与中性导体(N)连接。

2 单相三孔、三相四孔及三相五孔插座的保护接地导体(PE)应接在上孔；插座的保护接地导体端子不得与中性导体端子连接；同一场所的三相插座，其接线的相序应一致。

3 保护接地导体(PE)在插座之间不得串联连接。

4 相线与中性导体(N)不应利用插座本体的接线端子转接供电。

检查数量：按每检验批的插座型号各抽查5％，且均不得少于1套。

检查方法：观察检查并用专用测试工具检查。

20.1.4 照明开关安装应符合下列规定：1 同一建(构)筑物的开关宜采用同一系列的产品，单控开关的通断位置应一致，且应操作灵活、接触可靠；2 相线应经开关控制；3 紫外线杀菌灯的开关应有明显标识，并应与普通照明开关的位置分开。

检查数量：第3款全数检查，第1款和第2款按每检验批的开关数量抽查5％，且按规格型号各不得少于1套。

检查方法：观察检查、用电笔测试检查和手动开启开关检查。

20.1.5 温控器接线应正确，显示屏指示应正常，安装标高应符合设计要求。

检查数量：按每检验批的数量抽查10％，且不得少于1套。

检查方法：观察检查。

20.1.6 吊扇安装应符合下列规定：1 吊扇挂钩安装应牢固，吊扇挂钩的直径不应小于吊扇挂销直径，且不应小于8mm；挂钩销钉应有防振橡胶垫；挂销的防松零件应齐全、可靠。

施工准备技术准备(1)熟悉施工图纸；(2)施工前应进行技术交底工作；(3)配备相应的施工质量验收规范。

材料要求(1) 各型开关：规格型号必须符合设计要求，并有产品合格证和“CCC”认证标志。

(2) 各种插座：规格型号必须符合设计要求，并有产品合格证和“CCC”认证标志。

(3)吊扇：其型号、规格必须符合设计要求，扇叶不得有变形现象，吊杆长度适宜，并有产品合格证和“ CCC”认证标志。

(4)其他辅材：安全型压接帽、开关插座安装用镀锌机螺丝等均有合格证。

主要机具(1)手锤、錾子、剥线钳、尖嘴钳、中小号螺丝刀 ( “+”“ - ”字 ) 各一套、试电笔、专用压接钳、卷尺、小号水平尺、小号油漆刷。

(2)电钻、电锤、钻头、人字梯(3)数字式万用表、绝缘摇表 (500V)作业条件(1)施工图纸及技术资料齐全。

(2)土建墙面装饰施工应全部结束，门窗齐全。

(3)吊扇预埋吊钩符合设计要求。

(4)各种管路、盒子已经敷设完毕、部分内陷较大及错位严重无法调整的接线盒已整改完毕。

(5)线路的导线已穿线完毕，并已做好绝缘摇测材料和质量要点材料的关键要求(1)各类材料在搬运存放过程中应注意防震、防潮，不得随意抛扔、超高码放。

应存放在于燥通风，不受撞击的场所。

(2)相关材料应符合有关现行国家标准规定且有产品合格证明和“ CCC”认证标志。

技术关键要求采用专用压接钳压接安全压接帽时应注意：(1)导线的剥线长度，以比压接帽内铜套长度略长2～3mm 为宜。

(2)压接时应选用与芯线相应的压接帽。

(3)压接时用力应均匀，不得损伤压接帽绝缘层。

质量关键要求(1)开关应关断相线。

(2)插座接线相序应符合规范规定。

职业健康安全关键要求(1)人字梯应有防滑链。

(2)高处作业应正确佩戴个人安全防护用品。

环境关键要求多余的线头剪下后应及时清理干净。

施工工艺工艺流程操作工艺（1）接线盒检查清理用錾子轻轻地将盒子内残留的水泥、灰块等杂物剔除，用小号油漆刷将接线盒内杂物清理干净。

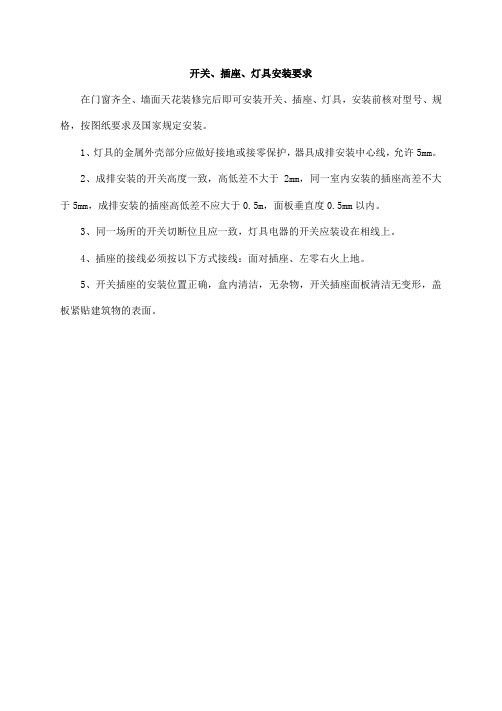

开关、插座、灯具安装要求
在门窗齐全、墙面天花装修完后即可安装开关、插座、灯具，安装前核对型号、规格，按图纸要求及国家规定安装。

1、灯具的金属外壳部分应做好接地或接零保护，器具成排安装中心线，允许5mm。

2、成排安装的开关高度一致，高低差不大于2mm，同一室内安装的插座高差不大于5mm，成排安装的插座高低差不应大于0.5m，面板垂直度0.5mm以内。

3、同一场所的开关切断位且应一致，灯具电器的开关应装设在相线上。

4、插座的接线必须按以下方式接线：面对插座、左零右火上地。

5、开关插座的安装位置正确，盒内清洁，无杂物，开关插座面板清洁无变形，盖板紧贴建筑物的表面。

吊扇安装施工方案技术标第一章概述第一节工程概况一、工程概况职业技术学院A食堂、B食堂一楼及二楼安装吊扇224台，食堂三楼安装壁扇8台，工程包括项目所用的吊扇、整体布线、安装调试。

第二章施工部署第一节施工组织机构一、施工组织机构项目施工中贯彻执行以项目负责人责任制为主体，以项目成本核算制为基础的企业经营模式，并以“施工管理中心和成本控制中心”的职能定位来组成项目经理部。

项目部内建立职责、分工明确的人事制度，建立各系统合理交圈、适时反馈的以项目部领导为核心、施工生产为中心、技术工作为基础的动态管理流程，力图在完成精品建筑的同时，实现经济效益。

二、施工组织机构图第二节施工部署原则一、满足合同要求根据本工程质量目标较高，工期较短的特点，在安全生产的前提条件下以满足与业主签定的施工合同的要求为前提组织安排施工。

二、满足工序逻辑关系的原则本工程工期较短，为保证合同履约，必须合理的压缩工期，采用有效的技术措施，并充分利用平面、空间和时间组织平行流水和立体交叉作业，为提前完成的分项工程施工创造条件，各专业积极交流配合，避免出现交叉施工冲突,做到均衡施工.施工中应遵循“先地下，后地上；先土建，后专业”的施工原则。

为保证连续施工，专业预埋应随结构施工进行,设备安装、调试分阶段结构验收完毕后随时插入,从而缩短工期。

三、安全文明施工原则在保证质量和进度的同时，将安全文明施工工作贯穿整个工程的施工，保质保量的履行施工合同，自觉维护企业形象。

安全文明施工，重在教育、督促、检查落实，项目部建立定期教育、培训,检查、督促落实情况，并根据检查结果进行评比奖惩.与土建和其他专业密切协作,充分利用时间、空间，保证局部和总体工期目标的实现.四、组织协调及配合1以用户满意为指导思想，与甲方、监理密切配合,用严谨的工作作风赢得甲方和监理的信誉。

2服从土建项目部的领导，与项目部共创文明施工现场。

3每道工序完成并自检合格后，技术员与质检员对施工质量要进行认真检查,及时约请监理、甲方进行质量验收,有关技术资料签认后，方能进行下道工序.4施工中遇到与规范不符、专业间相互矛盾时，要及时向项目部反映；施工中需变更的,应先洽后干.5对其他专业的设备、管线方向位置、预留洞口等要了解掌握.6施工中需变更的,应先洽后干。

３插座、开关、吊扇、壁扇３.１插座３.１.１插座的安装高度应符合设计的规定，当设计无规定时，应符合下列要求：３.１.１.１距地面高度不宜小于１.３ｍ；托儿所、幼儿园及小学校不宜小于１.８ｍ；同一场所安装的插座高度应一致。

３.１.１.２车间及试验室的插座安装高度距地面不宜小于０.３ｍ；特殊场所暗装的插座不应小于０.１５ｍ；同一室内安装的插座高度差不宜大于５ｍｍ；并列安装的相同型号的插座高度差不宜大于１ｍｍ。

３.１.１.３落地插座应具有牢固可靠的保护盖板。

３.１.２插座的接线应符合下列要求：３.１.２.１单相两孔插座，面对插座的右孔或上孔与相线相接，左孔或下孔与零线相接；单相三孔插座，面对插座的右孔与相线相接，左孔与零线相接。

３.１.２.２单相三孔、三相四孔及三相五孔插座的接地线或接零线均应接在上孔。

插座的接地端子不应与零线端子直接连接。

３.１.２.３当交流、直流或不同电压等级的插座安装在同一场所时，应有明显的区别，且必须选择不同结构、不同规格和不能互换的插座；其配套的插头，应按交流、直流或不同电压等级区别使用。

３.１.２.４同一场所的三相插座，其接线的相位必须一致。

３.１.３暗装的插座应采用专用盒；专用盒的四周不应有空隙，且盖板应端正，并紧贴墙面。

３.１.４在潮湿场所，应采用密封良好的防水防溅插座。

３.２开关３.２.１安装在同一建筑物、构筑物内的开关，宜采用同一系列的产品，开关的通断位置应一致，且操作灵活、接触可靠。

３.２.２开关安装的位置应便于操作，开关边缘距门框的距离宜为０.１５～０.２ｍ；开关距地面高度宜为１.３ｍ；拉线开关距地面高度宜为２～３ｍ，且拉线出口应垂直向下。

３.２.３并列安装的相同型号开关距地面高度应一致，高度差不应大于１ｍｍ；同一室内安装的开关高度差不应大于５ｍｍ；并列安装的拉线开关的相邻间距不宜小于２０ｍｍ。

３.２.４相线应经开关控制；民用住宅严禁装设床头开关。

３.２.５暗装的开关应采用专用盒；专用盒的四周不应有空隙，且盖板应端正，并紧贴墙面。

SGBZ-0631 开关、插座安装施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规》GB50303-20021、围本施工工艺标准适用于室电气照明的开关插座安装工程。

2、施工准备2.1材料要求：2.1.1各型开关：规格型号必须符合设计要求，并有产品合格证。

2.1.2各型插座：规格型号必须符合设计要求，并有产品合格证。

2.1.3塑料（台）板：应具有足够的强度。

塑料（台）板应平整，无弯翘变形等现象，并有产品合格证。

2.1.4木制（台）板：其厚度应符合设计要求和施工验收规的规定。

其板面应平整，无劈裂和弯翘变形现象，油漆层完好无脱落。

2.1.5其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。

2.2主要机具：2.2.1红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高凳等。

2.2.2手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。

2.3作业条件：2.3.1各种管路、盒子已经敷设完毕。

盒子收口平整。

2.3.2线路的导线已穿完，并已做完绝缘摇测。

2.3.3墙面的浆活、油漆及壁纸等装修工作均已完成。

3、操作工艺3.1工艺流程：清理——接线——安装3.2清理：用錾子轻轻地将盒子残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒灰尘擦净。

3.3结线：3.3.1一般结线规定：3.3.1.1开关结线：a同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。

b电器，灯具的相线应经开关控制。

3.3.1.2插座连线：a单相两孔插座有横装和竖装两种。

横装时，面对插座的右极接相线，左极接中性；竖装时，面对插座的上极接相线，下极接中性，见图3.3.1.2.1和图3.3.1.2.2所示。

图3.3.1.2.a.1插座横装示意图图3.3.1.2..a.2插座竖装示意图b单相三孔及三个四孔插座结线示意，见图3.3.1.2.b.1和图3.3.1.2.b.2保护接地线注意应接在上方。

SGBZ-063１开关、插座安装施工工艺标准依据标准:《建筑工程施工质量验收统一标准》GＢ５０30０-2021《建筑电气工程施工质量验收规范》ＧB5030３-20211、范围本施工工艺标准适用于室内电气照明的开关插座安装工程。

2、施工准备２．1材料要求：2。

1.1XX型开关:规格型号必须符合设计要求,并有产品合格证。

2.1。

2XX型插座:规格型号必须符合设计要求，并有产品合格证.2。

1。

3塑料(台)板：应具有足够的强度.塑料(台)板应平整,无弯翘变形等现象,并有产品合格证.２。

1.4木制（台）板：其厚度应符合设计要求和施工验收规范的规定。

其板面应平整，无劈裂和弯翘变形现象,油漆层完好无脱落。

２.1.5其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等.2．2主要机具:2。

2.１红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高凳等。

2。

2．2手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、等。

2．3作业条件：２．３.1XX种管路、盒子已经敷设完毕。

盒子收口平整。

２。

３．2线路的导线已穿完，并已做完绝缘摇测.２.３．3墙面的浆活、油漆及壁纸等内装修工作均已完成.3、操作工艺3.１工艺流程：清理——接线——安装3。

２清理:用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。

3.３结线：3。

３．1一般结线规定：3。

３.1。

1开关结线：a同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。

b电器，灯具的相线应经开关控制。

3.3。

1.2插座连线:ａ单相两孔插座有横装和竖装两种。

横装时,面对插座的右极接相线，左极接中性;竖装时，面对插座的上极接相线，下极接中性,见图3。

３.1．2.１和图3。

3.1.2。

2所示。

图3.3.1.2.a。

1插座横装示意图图3。

３.1。

2．.ａ．2插座竖装示意图ｂ单相三孔及三个四孔插座结线示意,见图3．３.1。

2.b。
