2013年中考电与磁汇编

中考物理电与磁真题汇编(含答案)含解析一、电与磁选择题1．如图所示，是某保密室的防盗报警电路，当有人闯入保密室时会使开关S闭合．下列说法正确的是（）A. 电磁继电器与发电机工作原理相同B. 电磁继电器与电动机工作原理相同C. 电磁铁工作时，上端为S极D. 当有人闯入保密室时，b灯亮【答案】D【解析】【解答】解：AB、电磁继电器是利用电流的磁效应工作的，发电机是利用电磁感应原理制成的，电动机是根据通电线圈在磁场中受力而转动工作的，故AB错误；C、根据安培定则可知，电磁铁工作时，上端为N极，故C错误；D、当有人闯入保密室时会使开关S闭合，电磁铁有磁性，吸引衔铁，电灯b所在电路接通，b灯亮，故D正确．故选D．【分析】（1）电磁继电器是利用电流的磁效应工作的，发电机是利用电磁感应原理制成的，电动机是根据通电线圈在磁场中受力而转动；（2）根据安培定则判断电磁铁的NS 极；（3）电磁继电器的工作原理，当控制电路接通时，电磁铁有磁性，衔铁被吸下；当控制电路断开时，电磁铁无磁性，衔铁在弹簧的作用下被拉起，结合实际情况进行分析．2．从物理学角度解释诗句，下列说法与物理知识相符的是（）A. “潭清疑水浅”实际上是一种光的反射现象B. “看山恰似走来迎”中描述的“山”在“走”，是以山为参照物C. “花气袭人知骤暧”说明温度越高分子的无规则运动越剧烈D. “臣心一片磁针石，不指南方不肯休”，诗中磁针指向南方的一端是磁针的N极【答案】C【解析】【解答】解：A、“潭清疑水浅”是由于光的折射产生的一种现象，A不符合题意；B、以诗人乘坐的船为参照物，山与船之间的位置发生了变化，山是运动的，所以会感觉到“看山恰似走来迎”，B不符合题意；C、“花气袭人知骤暖”说明温度越高分子无规则运动越剧烈，C符合题意；D、地球本身是一个巨大的磁体，地磁北极在地理南极附近，地磁南极在地理北极附近，小磁针在地磁场的作用下，始终指向南北方向，其中，指南的一端磁针的南（S）极，D不符合题意。

2013年全国各地物理中考题分类汇编—电功率4（2013年兰州市）36．（8分）如图所示，变阻器R 2上标有“20Ω 1A ”的字样。

只闭合开关S 1，将变阻器滑片P 移到中点时，电流表A 1示数为0.2A ，灯泡L 的实际功率为0.8W ；闭合开关S 1、S 2，将变阻器滑片P 移到a 端时，灯泡正常发光，电流表A 1示数为0.4A ，此时电压表示数是多少？电阻R 1的阻值是多少？灯泡L 的额定功率是多少？（不考虑温度对灯丝电阻的影响）答案：36.解：由题意可知：当1S 闭合时P 在中点时：0.840.2L P wU V I A===滑动变阻器两端电压为=0.2102U IR A V =⨯Ω=‘∴电源电压'426L U U U V V V =+=+=即电压表示数为6V当12S S 闭合.P 在a 点时60.320L L U V I A R ===Ω通过1R 的电流为：10.40.30.1I A A A =-=16600.1U V R I ∴===Ω 60.3 1.8L P UI V A w==⨯=18．如图所示的电路中，电源电压不变，R 1为定值电阻。

闭合开关S ， 当滑片户从中点向右移时A ．电流表A 1的示数变小B ．电流表A 2的示数变小C ．电压表的示数变大D ．R 2的电功率变大答案： 答案：B 考点：电路分析。

先分析并联还是串联，该题并联电路，A1不受影响 ，电压表测电源电压不受影响。

R2增大，该之路电流减小，A2测总电流也减小；R2功率，根据P ＝U²/R ，可知变小。

32．在“测定小灯泡的电功率”的实验中，小灯泡上标有“2．5V ”字样。

(1)如图甲所示的实验电路中，尚缺少一根导线，请用笔画线代替导线，将电路连接完整。

(2)小科同学正确连接电路后进行实验，记录实验数据如 表所示。

当他断开开关整理器材时，才发现电表如图 乙所示。

2013年各地中考物理试题解析分类汇编:电与磁（2013广州中考）4．如图3 所示，磁感应线竖直向下，AB 棒运动，电流表指针偏转（）A．AB 棒可能是竖直向下运动的B．AB 棒可能是水平向左运动的C．开关断开，电流表指针也会偏转D．实验说明电路有电流不一定需要电源【答案】B【分析】此处考察电磁感应基本概念知识。

电磁感应为：闭合电路中部分导体在磁场中做切割磁感线运动，产生感应电流，这个现象为电磁感应现象。

A 项不是切割磁感线运动，C 项开关断开，不是闭合电路，D项电路中AB 棒部分相当于电源。

（2013广州中考）8．线圈abcd转动过程中经过图7 甲、乙位置时，导线a b 所受磁场力的方向（）A．相反，是由于磁场方向相反了B．相反，是由于流过ab的电流方向相反了C．相同，是由于磁场方向、流过ab的电流方向都改变了D．相同，是由于磁场方向、流过ab的电流方向都没改变【答案】B【分析】此处考察电动机实物图中三个方向问题。

电动机中，线圈运动的原因是①有电流②有磁场。

因此线圈运动方向与电流方向、磁场方向有关，由图，线圈持续转动，由于ab在甲图中受到向上的力，在乙图中受到向下的力，磁场力方向改变，由于换向器的存在，改变了ab导线的电流方向。

因此答案为B。

（2013广州中考）11．某手机网络频率范围是1920MHz---1935MHz，下列说法正确的是（）A．1920MHz 的电磁波波长比1935MHz 的短B．1920MHz 的电磁波不能再没有空气的月球上传播C．1920MHz 的电磁波在真空中传播的速度比1935MHz 的慢D．1920MHz 和1935MHz 的电磁波在真空中传播的速度相同【答案】D【分析】此处考察电磁波公式c=λ f。

电磁波在真空中传播的速度相同，频率越大，波长越短。

因此答案为D。

7.（2013河南中考）如图4所示，用两根橡皮筋悬挂的均匀金属棒AB水平处于磁场中。

当棒中通以由A向B的电流时，金属棒静止，橡皮筋刚好处于松弛状态(导线对金属棒的作用力忽略不计)，此时金属棒受到的磁场力方向为___________。

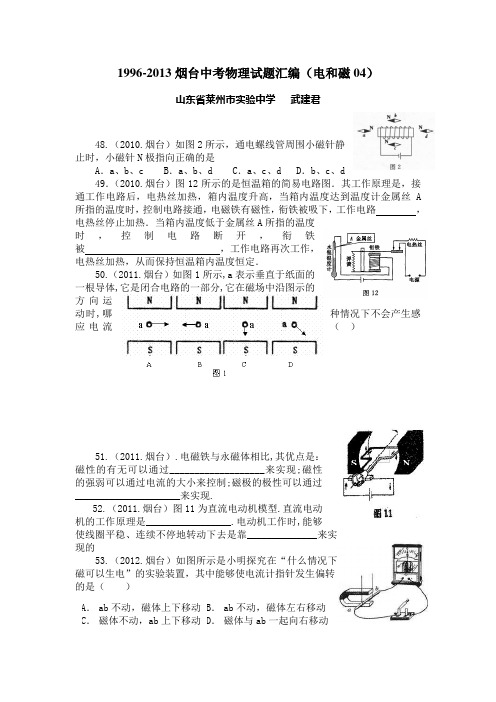

1996-2013烟台中考物理试题汇编（电和磁04）山东省莱州市实验中学 武建君48.（2010.烟台）如图2所示，通电螺线管周围小磁针静止时，小磁针N 极指向正确的是A ．a 、b 、cB ．a 、b 、dC ．a 、c 、dD ．b 、c 、d49．（2010.烟台）图12所示的是恒温箱的简易电路图．其工作原理是，接通工作电路后，电热丝加热，箱内温度升高，当箱内温度达到温度计金属丝A 所指的温度时，控制电路接通，电磁铁有磁性，衔铁被吸下，工作电路 ，电热丝停止加热．当箱内温度低于金属丝A 所指的温度时，控制电路断开，衔铁被 ，工作电路再次工作，电热丝加热，从而保持恒温箱内温度恒定．50.（2011.烟台）如图1所示,a 表示垂直于纸面的一根导体,它是闭合电路的一部分,它在磁场中沿图示的方向运动时,哪种情况下不会产生感应电流 （ ）51.（2011.烟台）.电磁铁与永磁体相比,其优点是：磁性的有无可以通过___________________来实现;磁性的强弱可以通过电流的大小来控制;磁极的极性可以通过_____________________来实现.52.（2011.烟台）图11为直流电动机模型.直流电动机的工作原理是_________________.电动机工作时,能够使线圈平稳、连续不停地转动下去是靠______________来实现的53.（2012.烟台）如图所示是小明探究在“什么情况下磁可以生电”的实验装置，其中能够使电流计指针发生偏转的是（ ）54．（2012.烟台）发电机和电动机的相继问世，使人类大规模用电成为现实．发电机是根据 原理制成的；电动机是根据 原理制成的．55．（2012烟台）请在如图所示中画出两磁极间磁感线的分布并标明方向．56.（2012.烟台）如图所示为某兴趣小组为学校办公楼空调设计的自动控制装置，R是热敏电阻，其阻值随温度变化关系如下表所示．已知继电器的线圈电阻R=10Ω，左边电源电压为6V恒定不变．当继电器线圈中的电流大于或等于15mA时，继电器的衔铁被吸合，右边的空调电（1（2）计算说明该空调的启动温度是多少？（3）为了节省电能，将空调启动温度设定为30℃，控制电路中需要再串联多大的电阻？（4）改变控制电路的电阻可以给空调设定不同的启动温度，除此之外，请你再提出一种方便可行的调节方案．57.（2013.烟台）小明利用光敏受到光照时电阻变小的特性，设计了一个图6所示的自动控制电路，要求光暗时灯亮，光亮时灯灭，在实际调试时发现灯始终亮，而光敏电阻和其它元件都正常。

1996-2013烟台中考物理试题汇编（电和磁02）山东省莱州市实验中学武建君22．（2000.烟台）电磁铁与永磁体相比，其优点是：磁性的有无可以通过来实现；磁性的强弱可以来控制；磁极的极性可以通过来改变．23．（2000.烟台）根据图11中磁感线的分布，在图中标出磁体右端的极性，画出通电螺线管的绕法．24．（2000.烟台）一只蓄电池的正负极标志已模糊不清，请你设计两个原理不同的方案来判断蓄电池的极性．要求画出简明的示意图，简要说出方法步骤．25．（2001.烟台）a、b为两个条形磁铁的两个磁极，根据图3所示的小磁针静止时的指向，可以判断（）A．a是N极，b是S极B．a、b都是S极C．a、b都是N极D．a是S极，b是N极26．（2001.烟台）甲、乙、丙三个同学用长导线作为“绳”，按图12所示的情景进行跳绳游戏．当甲、乙同学沿方向站立摇绳时，电流表指针的偏转才最明显．27．（2002.烟台）在图2中，能够在铝框中产生感应电流的是( )A．铝框不动，磁铁上下移动B．铝框不动，磁铁左右移动C．磁铁不动，铝框上下移动D．磁铁和铝框一起向右移动28．（2002.烟台）如图6所示，ab、cd为铁块。

当S闭合后，ab、cd被磁化。

它们磁化后的磁极为 ( ) A．a为N，d为N B．a为N，d为SC．A为S，d为N D．a为S，d为S29．（2002.烟台）图14是小亮同学模拟“奥斯特实验”的装置图。

图中AB是用方木块垫高的直导线，导线下方是一个小磁针。

组装该装置时，要求_________________________；实验操作时，要求_____________ ____________。

30.（2003.烟台）做研究磁铁的磁场实验时，小明不慎将铁屑撒在实验桌上。

为了收集铁屑，小明想用磁铁直接吸收铁屑。

同组的小东建议用塑料袋或白纸包裹在磁铁后去吸收铁屑。

比较这两种方法，你认为（）A.小明的方法可行，小东的方法不可行B.小东的方法可行，小明的方法不可行C.小明和小东的方法都可行，但小明的方法好些D.小明和小东的方法都可行，但小东的方法好些31.（2003.烟台）学习电磁感应现象一课后，小红在实验室组装了图5所示的实验装置来探究“什么情况下磁可以生电”。

电与磁一、选择题1．如图，是探究“什么情况下磁可以生电”的实验装置，下列情况可以产生电流的是（）A．导体棒不动，让磁体上下移动B．磁体不动，让导体棒沿ab方向前后运动C．磁体不动，让导体棒绕a端在水平面内转动D．让导体棒和磁体以相同速度一起向左移动2．（如图所示，闭合开关后将变阻器的滑片向右移动，下列说法正确的是（）A．电路总电阻变小B．电流表读数变大C．电磁铁的磁性增强D．弹簧测力计示数变小3．关于下列四幅图的说法正确的是（）A．甲图的实验说明磁场能产生电流B．乙图的实验所揭示的原理可制成发电机C．丙图是演示电磁感应现象的实验装置D．丁图中麦克风应用了磁场对电流的作用4．下面是演示电磁学原理及其应用的示意图，以下说法正确的是（）A.利用甲实验的原理可制成丙装置B.利用乙实验的原理可制成丁装置C.丙装置可将内能转化为电能D.丁装置可将机械能转化为电能5．陈华在课外活动实验中，用导线绕成一个线圈自制成一个电磁铁，实验中，他希望获得更强的磁性，设计了以下几种方案，不可能实现的是（）A．增加电路中电池的节数B．增加线圈匝数C．将电源的正、负极对调D．在线圈中插入一根铁钉6．风力测定仪是由风叶和改装的电流表构成，风力越大，枫叶转动越快，电流表读数也越大．图中与这一过程的工作原理相同的是（）A．B．C．D．7．下列有关磁现象说法中，错误．．的是A．磁感线是闭合曲线，磁体外部和内部的磁感线都是从N极出发回到S极B．通电螺线管的极性与螺线管中电流方向有关，可用安培定则判定C．产生感应电流的条件是闭合电路中的一部分导体在磁场中做切割磁感线运动D．电磁波是导线中电流的迅速变化激发的，虽然看不见但可以给我们传递信息8．电梯为居民出入很大的便利，出于安全考虑，电梯设置有超载自动报警系统，其工作原理如图所示，R1为保护电阻，R2为压敏电阻，其阻值随压力增大而减小．下列说法正确的是（）A．电磁铁是根据电磁感应原理制成的B．工作时，电磁铁的上端为S极C．超载时，电磁铁的磁性减小D．正常情况下（未超载时），K与B接触9．下列关于磁场和磁感线的说法，正确的是A．磁体周围一定存在着磁场B．磁体周围存在着磁感线C．磁感线就是磁场D．磁感线总是从S极出发回到N极10．关于磁场，下列说法中正确的是A.将小磁针放在地球周围某一空间，若小磁针静止时偏离南北方向，说明这个空间存在磁场B.磁极间的相互作用不都是通过磁场来发生的C.磁感线是磁场中真实存在的一些曲线D.磁体的磁感线从磁体的N极出来，回到磁体的S极11.下列有关电磁转换的说法正确的是A.磁场中磁感线是客观存在的B.电磁铁的磁性强弱与通过它的电流大小无关C.电动机是将机械能转化为电能的装置D.发电机是根据电磁感应原理工作的12、在如图所示的实验装置中，悬挂于磁铁N、S极之间的铜棒ab两端通过导线连接到电流表上．下列分析正确的是：A．只要铜棒ab在磁铁N、S极之间运动，电流表指针就会偏转B．当电流表指针偏转时表明，机械能转化成电能C．电流表的指针偏转方向只跟导体的运动方向有关D．利用这一现象所揭示的原理，可制成的设备是电动机13.如图所示，在探究“什么情况下磁可以生电”的实验中，保持磁体不动，若导线ab水平向右运动，则灵敏电流计指针向左偏转。

2013年中考题分类汇编-----电功率（二○一三年福州市）1．如图10所示电路，电源电压保持不变。

只闭合开关S，电流表的示数为0.2A，再闭合开关S1，电流表的示数变化了0.3A。

那么闭合S、S1后，R1与R2的电功率之比是A．2∶3 B．3∶2C．5∶2 D．1∶2（二○一三年福州市）2．近日福州闽江两岸灯光夜景改造工程完工，使江滨夜景更加美丽，又节能环保。

其中尤溪洲大桥换上了约3000盏新型LED灯，灯的功率由原来的28W变成了13W，若这些夜景灯每天工作3h，则一个月（按30天计算）节省的电能__________kW·h，节省下的电能可使额定功率为1000W的电热水壶正常工作_____h。

19．4.05×103 4.05×103（二○一三年福州市）3．（8分）小莉在实践活动中设计的模拟调光灯电路，如图19所示。

她选用的电源电压恒为12V，小灯泡上标有“6V 6W”、滑动变阻器上标有“20Ω 2A”字样。

若不考虑灯泡温度对电阻的影响，闭合开关s后，问：（1）小灯泡正常发光时的电阻是多少?（2）当滑动变阻器的滑片P在中点时，电压表的示数以及电路消耗的总功率是多少? （3）当滑动变阻器的滑片P移到a端时，会出现的情况是什么?（二○一三年福州市）4．（4分）小波小组在探究“通电螺线管的外部磁场”实验中，设计了如图27所示电路。

实验时，（1）可通过观察_________________判断通电螺线管的磁极。

（2）如图28所示是通电螺线管周网的有机玻璃板上的小磁针分布状态，观察可知通电螺线管的外部磁场与_________的磁场相似。

（3）小波猜想通电螺线管磁场强弱可能与线圈匝数和电流大小都有关。

实验中，他将开关S从l换到2上时，调节变阻器的滑片P，再次观察电流表示数及吸引的回形针数目，此时调节滑动变阻器是为了____________________，来研究____________________的关系。

2013年中考题分类汇编---电动机与发电机 电动机1.（2013临沂）19.借助如图所示的实验装置，晓明探究“磁场对通电直导线的作用”.闭合开关，原本静止的轻质硬直导线AB 水平向右运动.要使AB 水乎向左运动，下列措施中可行的是（ ） A.将A. B 两端对调B.将滑动变阻器的滑片向右移动C.换用磁性更强的蹄形磁体D.将蹄形磁体的N ，S 极对调 答案 D2. （2013广州）10.如右图所示，小明同学做了一个小小直流电动机模型。

同学们围着观看线圈的转动，一起分享着他的成果。

同时其他没有做成功的同学提出了以下不同想法，你认为正确的是（ ）A.绕制线圈时，如果没有漆包线，可以用普通的铜导线代替B.线圈两端（作为转轴）的漆皮应全部刮去，这样才可持续转动下去C.线圈两端（作为转轴）的漆皮应一端全部刮去，另一端刮去半周， 这样才可持续转动下去D.此电动机模型是根据电磁感应的原理制成的 答案： C3. （2013东营）4．家庭生活中的电冰箱、电风扇、洗衣机等都离不开电动机。

电动机是根据下列哪种现象制成的是（ ）A ．通电导线在磁场中受到力的作用B ．磁场对放入其中的磁针产生力的作用C ．电流周围存在磁场D ．电磁感应 答案： A4. （2013年兰州市）6．下列设备中利用了通电导体在磁场中受到力的作用的是（ ） A ．发电机 B ．电动机 C ．动圈式话筒 D ．电磁铁 答案：6.B5.(2013孝感) 20、电风扇是我们生活中的常用电器，工作时它自身的温度会升高，下列有关它的说法正确的是（ ）A 、工作时，它将机械能转化为电能。

B 、工作时，它的机械能是由电能转化C 、工作时，它的线圈电阻不发热D 、工作时，它能降低温度 答案： B6.（山东省菏泽市2013年）23如图14甲所示为猴子荡千秋的游戏装置，闭合电键后，猴子就会绕上方的横梁往复振荡。

其内部电路基本结构如图14乙所示（实现往复振荡的电路图中未画出）。
