基于单片机的室内温度控制系统设计与实现1. 本文概述随着科技的发展和人们生活水平的提高，室内环境的舒适度已成为现代生活中不可或缺的一部分。
作为室内环境的重要组成部分，室内温度的调控至关重要。
设计并实现一种高效、稳定且经济的室内温度控制系统成为了当前研究的热点。
本文旨在探讨基于单片机的室内温度控制系统的设计与实现，以满足现代家居和办公环境的温度控制需求。
本文将首先介绍室内温度控制系统的研究背景和意义，阐述其在实际应用中的重要性和必要性。
随后，将详细介绍基于单片机的室内温度控制系统的设计原理，包括硬件设计、软件编程和温度控制算法等方面。
硬件设计部分将重点介绍单片机的选型、传感器的选取、执行机构的搭配等关键环节软件编程部分将介绍系统的程序框架、主要功能模块以及温度数据的采集、处理和控制逻辑温度控制算法部分将探讨如何选择合适的控制算法以实现精准的温度调控。
在实现过程中，本文将注重理论与实践相结合，通过实际案例的分析和实验数据的验证，展示基于单片机的室内温度控制系统的实际应用效果。
同时，还将对系统的性能进行评估，包括稳定性、准确性、经济性等方面，以便为后续的改进和优化提供参考。
本文将对基于单片机的室内温度控制系统的设计与实现进行总结，分析其优缺点和适用范围，并对未来的研究方向进行展望。
本文旨在为读者提供一种简单、实用的室内温度控制系统设计方案，为相关领域的研究和实践提供有益的参考。
2. 单片机概述单片机，也被称为微控制器或微电脑，是一种集成电路芯片，它采用超大规模集成电路技术，将具有数据处理能力的中央处理器CPU、随机存储器RAM、只读存储器ROM、多种IO口和中断系统、定时器计数器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、AD转换器等电路）集成到一块硅片上，构成一个小而完善的微型计算机系统。
单片机以其体积小、功能齐全、成本低廉、可靠性高、控制灵活、易于扩展等优点，广泛应用于各种控制系统和智能仪器中。
基于单片机的智能温室控制系统设计随着科技的发展和人类对生活品质的追求，农业领域对智能温室控制系统的需求也日益增加。
这种控制系统能够提供更精确的环境控制，提高作物产量和质量，降低能源消耗，并实现农业生产的自动化和智能化。
本文将探讨基于单片机的智能温室控制系统设计的可能性。
一、系统需求分析智能温室控制系统需要监控和调节温室内的环境因素，包括温度、湿度、光照、CO2浓度等。
单片机作为一种微型计算机，具有体积小、价格低、可靠性高等优点，适合用于构建智能温室控制系统。
二、硬件设计1、单片机选择：根据实际需求，选择合适的单片机作为主控芯片。
例如，STM32单片机具有丰富的外设和强大的处理能力，适合用于构建复杂的控制系统。
2、传感器模块：选择合适的传感器来监测温室内的环境因素。
例如，温度传感器可以监测温室内的温度，湿度传感器可以监测温室内的湿度。
3、执行器模块：根据控制需要，选择适当的执行器来调节温室环境。
例如，电动阀可以调节温室内的温度，水泵可以调节温室内的湿度。
4、人机界面：设计合适的人机界面，以便用户可以直观地查看和控制温室环境。
三、软件设计1、算法设计：根据控制需要，设计合适的控制算法来控制执行器的动作。
例如，模糊控制算法可以用于温度控制，以实现更精确的温度调节。
2、程序编写：使用合适的编程语言编写程序，实现控制算法和控制逻辑。
3、数据处理：通过数据分析处理模块对传感器数据进行处理分析，为控制算法提供准确的环境数据输入。
四、系统测试与优化1、硬件测试：对硬件电路进行测试，确保传感器、执行器和人机界面等设备能够正常工作。
2、软件测试：在硬件测试通过后，进行软件测试，确保软件程序能够正常运行并实现预期的控制效果。
3、系统优化：根据测试结果，对系统进行优化和改进，以提高系统的性能和稳定性。
4、用户反馈：收集用户反馈意见，对系统进行进一步优化和改进，以满足用户需求。
五、结论基于单片机的智能温室控制系统设计具有较高的实用价值和广泛的应用前景。

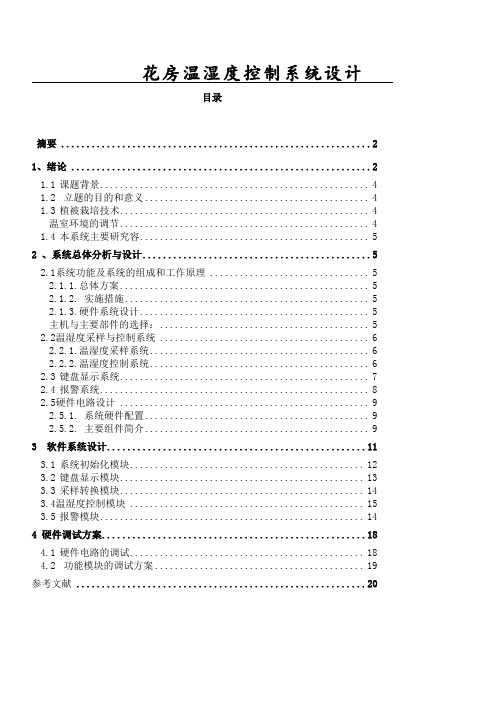

花房温湿度控制系统设计目录摘要 (2)1、绪论 (2)1.1课题背景 (4)1.2立题的目的和意义 (4)1.3植被栽培技术 (4)温室环境的调节 (4)1.4本系统主要研究容 (5)2 、系统总体分析与设计 (5)2.1系统功能及系统的组成和工作原理 (5)2.1.1.总体方案 (5)2.1.2. 实施措施 (5)2.1.3.硬件系统设计 (5)主机与主要部件的选择： (5)2.2温湿度采样与控制系统 (6)2.2.1.温湿度采样系统 (6)2.2.2.温湿度控制系统 (6)2.3键盘显示系统 (7)2.4报警系统 (8)2.5硬件电路设计 (9)2.5.1. 系统硬件配置 (9)2.5.2. 主要组件简介 (9)3 软件系统设计 (11)3.1系统初始化模块 (12)3.2键盘显示模块 (13)3.3采样转换模块 (14)3.4温湿度控制模块 (15)3.5报警模块 (14)4 硬件调试方案 (18)4.1硬件电路的调试 (18)4.2功能模块的调试方案 (19)参考文献 (20)花房温湿度控制系统设计摘要摘要：针对研究蔬菜大棚智能温湿度控制，设计了一种基于计算机自动控制的智能蔬菜大棚温湿度控制系统。
详细阐述了该系统的温湿度采集、温湿度显示、控制系统等系统软硬件的设计思想，以DS18B20和HM1500LF作为温湿度传感器，以AT89S52单片机为系统核心，最后利用DELPHI软件进行系统仿真。
该研究设计的蔬菜大棚智能温湿度控制系统人机界面良好，操作简单方便，自动化程度高，造价低廉，具有良好的应用前景和推广价值。
关键词：温度采集；湿度采集；LCD显示；单片机引言植物的生长都是在一定的环境中进行的，在生长过程中受到环境中各种因素的影响，其中影响最大的是温度和湿度。
若昼夜的温度和湿度变化很大，其对植物生长极为不利。
因此必须对温度和湿度进行监测和控制，使其适合植物的生长，以提高其产量和质量。
本系统就是针对大棚温度、湿度，研究单片机控制的温室大棚自动控制，综合考虑系统的精度、效率以及经济性要求多方面因素之后，设计一种基于计算机自动控制的大棚温湿度控制系统。

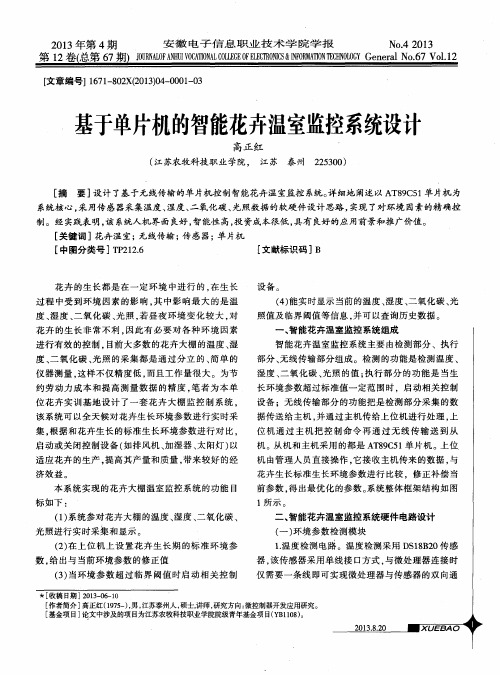

基于单片机技术花房控制系统【摘要】设计基于单片机技术的花房控制系统，该系统可以对花房实施远程人工控制和实时监测，用户通过发送信息指令控制花房的各项参数，保证各项参数在预设范围之内。
同时可以通过单片机对各项参数进行智能预设和智能调控，节约人工成本，适用于基层生产【关键字】单片机花房控制传感器远程通信一、前言随着人们的生活水平的日益提高，对花卉欣赏以及花卉使用的需求越来越大，人们想方设法突破温度的限制，以实现在各种地区气候都能培育种类繁多的花卉来，花卉温室控制发展越来越多，但需要的人力、物力是非常巨大的，并且收益并不怎么明显。
鉴此，我们设计出基于单片机技术的花房控制系统，让花房发挥更大功效。
即使在规模较小，设备不齐全的花房里也可发挥大部分作用，也为部分条件不好的花农提供福音二、系统设计本项目为基于单片机技术的花房控制系统。
本设计在主控芯片控制的各个传感器和装置的基础上，满足多方位数据的采集，智能自动调控的基本目的，同时添加GSM远程通信，在自动基础上可以远程对任何环境参数进行设定，满足花农对不同花类在不同生长期对环境的特定需求的。
在如此的基础上可以实现多功能，全天候对花房的环境因素的调控，也保证拥有实时抽样检测的特点。
由于装置简单，特点明确，可以根据花房的形状与大小进行全系统装置的合理缩放，保证各个规模的花农都可以在相对经济的基础上用到方便的智能化装置。
系统框图如图1所示三、系�y设计流程利用STC15系列单片机建立主控平台，结合花房参数采集的各类传感器和GSM（SIM300）通信模块。
传感器实时采集花房内各类环境信息（温度，湿度，二氧化碳浓度，光照强度，氧气浓度等）传递给单片机，单片机根据原设定参数范围进行比较，将范围之外的参数进行分析，得出需要调控的程度并控制效应器进行适度的调控使得该目标参数回归至合适的范围内。
本设计支持用户通过手机主动指令，即可在花农远离花房的前提下进行对花房当下数据的采集，并且可以远程重设数据范围，以满足各类花卉在不同生长期对环境的而特殊需求四、单片机与GSM模块的通信描述单片机与GSM模块的通信采用232通信接口，软件的关键是做好单片机对手机AT指令的操作。
基于51单片机的花卉温室控温系统设计程序【基于51单片机的花卉温室控温系统设计程序】在现代农业生产中，智能化、精准化的环境调控技术已逐步成为提升农作物品质与产量的重要手段。
本文将详细阐述如何基于51单片机设计一套用于花卉温室的智能控温系统程序，以实现对温室内部温度的实时监测与精确控制。
一、系统概述本设计采用经典的51系列单片机作为核心控制器，通过温度传感器采集温室内的实时温度数据，并依据预设的适宜花卉生长的温度范围，通过执行机构（如加热器或冷却风扇）进行温度调节，确保温室环境始终处于最适宜花卉生长的状态。
二、硬件设计硬件部分主要包括51单片机、温度传感器（如DS18B20）、执行机构（如继电器控制的加热设备和冷却设备）以及电源模块等几大部分。
1. 51单片机：作为系统的主控制器，负责接收、处理和输出信号，其强大的计算能力和丰富的IO接口满足了系统设计的需求。
2. 温度传感器：DS18B20是一种常用的数字温度传感器，具有高精度、抗干扰性强的特点，能够准确获取温室内的实时温度数据。
3. 执行机构：当温度超出设定范围时，由51单片机发出指令，通过驱动电路控制继电器的通断，进而启动或关闭加热器和冷却风扇，实现温度调控。
三、软件设计1. 系统初始化：程序开始运行时，首先完成单片机和各外围设备的初始化设置，包括定时器、中断、串口通信等功能模块的配置。
2. 温度采集：编写子程序，定期读取DS18B20返回的温度数据，将其转化为数字信号存储于单片机内存中。
3. 数据处理与决策：根据预设的温度上下限，判断当前温室内的实际温度是否超出了适宜范围。
若超出，则触发相应的控制策略——当温度过低时，开启加热设备；反之，当温度过高时，则启动冷却风扇。
4. 控制执行：通过单片机的输出端口，控制相应继电器的动作，从而调整温室内的温度。
5. 实时显示与报警功能：设计数据显示及报警模块，将实时温度信息显示在LCD屏上，并在温度异常时通过蜂鸣器等方式进行报警提示。
基于单片机的花房温度、光照度控制系统设计摘要：随着科技的迅速发展，我们的生活质量快速提高，花房在现代农业生产中占有重要地位。
根据中国的花房设施要求的发展现状，本文设计了一种适用于花房的监控系统，该系统以STC89C52单片机为核心，以DS18B20为温度采集单元，以HA2003为光照度强弱采集单元，整个系统由温度检测、照度检测等电路组成，通过温度传感器、光照度传感器对花房的温度、光照强度进行数据采集，如果采集的数据超出我们预先设定的温度、光照强度的范围，报警模块将报警，从而实现对花房环境的监测和调控。
关键词：STC89C52单片机；温度传感器；光照强度传感器Design of the temperature and illumination control system basedon single ship computerAbstract:With the rapid development of technology, the quality of our lives has increased rapidly, the greenhouse occupies an important position in modern agricultural production. According to the development situation of China greenhouse facility requirements, this paper designs a suitable for greenhouse monitoring system, the system uses STC89C52 microcontroller as the core, take DS18B20 as the temperature acquisition unit, using HA2003 as the light intensity or acquisition unit, the entire system by the temperature detection, illumination detection circuit, through the temperature sensor, light illuminance sensor on the greenhouse temperature, light intensity data acquisition, if data beyond our preset temperature, intensity of illumination range, alarm module will alarm, so as to realize the monitoring and regulation of greenhouse environment.Keywords: single chip microcomputer; temperature sensor; light sensor目录第一章绪论 (1)1.1引言 (1)1.2课题研究内容及意义 (1)第二章控制系统总体设计 (2)2.1总体设计 (2)2.2控制系统硬件设计 (2)2.2.1 温度采集电路 (2)2.2.2 A/D转换电路 (3)2.2.3 复位电路 (4)2.2.4 晶振电路 (5)2.2.6 键盘电路 (6)2.3花房温度测控模块 (6)2.3.1 温度传感器 (6)2.3.2 花房的温度控制 (7)2.4花房光照度的测控模块 (7)2.4.1 人工补光光源 (7)2.4.2 光敏电阻 (7)2.4.3 LCD1602液晶显示 (8)2.5通信模块 (9)2.6报警模块 (10)2.7继电器控制电路模块 (10)2.8控制系统的软件设计 (11)2.8.1 系统总流程图 (11)2.8.2 温度控制流程图 (12)2.8.3 光照度控制流程图 (13)2.8.4 键盘扫描流程图 (14)第三章系统实验与功能调试 (16)第四章结束语............................................................................. 错误!未定义书签。
一、概述花卉恒温控温系统作为一种智能化的农业设施，在实际生产中具有广泛的应用前景。
采用单片机作为控制核心，能够实现对花卉生长环境的精确调控，提高花卉产量和质量。
本文将以单片机花卉恒温控温系统的程序设计为主题，探讨其实现原理和关键技术，为相关研究和应用提供参考。
二、系统设计1. 系统框架花卉恒温控温系统由温度传感器、执行机构和控制器组成。
温度传感器用于实时监测花卉生长环境的温度情况，执行机构负责调节温度，控制器负责接收传感器数据并进行逻辑判断，输出控制信号。
2. 软件设计控温系统的程序主要包括传感器数据采集、控制算法设计和执行机构控制三部分。
传感器数据采集模块负责实时采集温度数据并传输给控制器，控制算法设计模块负责根据采集到的数据进行温度控制策略的设计，执行机构控制模块负责根据控制器的指令对执行机构进行控制。
三、程序实现1. 程序流程程序的主要流程为初始化系统、采集传感器数据、进行温度控制计算、输出控制信号。
具体实现上，可采用循环结构实现程序的不断运行，实时监测温度并作出相应调控。
2. 温度控制算法在温度控制算法设计中，可以采用PID控制算法，根据设定温度和实际温度的偏差来动态调整执行机构的输出，使系统的稳定性和精度得到提高。
3. 控制信号输出控制信号输出是程序实现中的关键环节，需要保证控制信号能够准确地传递给执行机构，从而实现对温度的精确调控。
四、程序优化1. 程序稳定性优化在实际运行中，程序的稳定性对系统的稳定性和可靠性具有重要影响。
需要对程序进行优化，减少潜在的错误和异常情况。
2. 节能减排优化针对花卉恒温控温系统的能耗问题，可优化控制策略，合理利用执行机构的能量，减少系统的能耗，达到节能减排的效果。
五、总结基于单片机的花卉恒温控温系统程序设计，可以实现对花卉生长环境的精确控制，提高花卉的产量和质量。
未来可以进一步研究系统的智能化和网络化，推动农业生产的现代化进程。
六、参考文献1. 张三, 李四. 基于单片机的智能温度控制系统设计[J]. 电子技术, 2018(5): 123-125.2. 王五, 赵六. PID控制算法在温度控制中的应用[J]. 控制与自动化, 2019(2): 45-48.七、程序优化3. 传感器数据精度优化温度传感器的精度对系统的温度控制效果具有重要影响。
基于单片机的花房温度、光照度控制系统设计摘要：随着科技的迅速发展，我们的生活质量快速提高，花房在现代农业生产中占有重要地位。
根据中国的花房设施要求的发展现状，本文设计了一种适用于花房的监控系统，该系统以STC89C52单片机为核心，以DS18B20为温度采集单元，以HA2003为光照度强弱采集单元，整个系统由温度检测、照度检测等电路组成，通过温度传感器、光照度传感器对花房的温度、光照强度进行数据采集，如果采集的数据超出我们预先设定的温度、光照强度的范围，报警模块将报警，从而实现对花房环境的监测和调控。
关键词：STC89C52单片机；温度传感器；光照强度传感器Design of the temperature and illumination control system basedon single ship computerAbstract:With the rapid development of technology, the quality of our lives has increased rapidly, the greenhouse occupies an important position in modern agricultural production. According to the development situation of China greenhouse facility requirements, this paper designs a suitable for greenhouse monitoring system, the system uses STC89C52 microcontroller as the core, take DS18B20 as the temperature acquisition unit, using HA2003 as the light intensity or acquisition unit, the entire system by the temperature detection, illumination detection circuit, through the temperature sensor, light illuminance sensor on the greenhouse temperature, light intensity data acquisition, if data beyond our preset temperature, intensity of illumination range, alarm module will alarm, so as to realize the monitoring and regulation of greenhouse environment.Keywords: single chip microcomputer; temperature sensor; light sensor目录第一章绪论 (1)1.1引言 (1)1.2课题研究内容及意义 (1)第二章控制系统总体设计 (2)2.1总体设计 (2)2.2控制系统硬件设计 (2)2.2.1 温度采集电路 (2)2.2.2 A/D转换电路 (3)2.2.3 复位电路 (4)2.2.4 晶振电路 (5)2.2.6 键盘电路 (6)2.3花房温度测控模块 (6)2.3.1 温度传感器 (6)2.3.2 花房的温度控制 (7)2.4花房光照度的测控模块 (7)2.4.1 人工补光光源 (7)2.4.2 光敏电阻 (7)2.4.3 LCD1602液晶显示 (8)2.5通信模块 (9)2.6报警模块 (10)2.7继电器控制电路模块 (10)2.8控制系统的软件设计 (11)2.8.1 系统总流程图 (11)2.8.2 温度控制流程图 (12)2.8.3 光照度控制流程图 (13)2.8.4 键盘扫描流程图 (14)第三章系统实验与功能调试 (16)第四章结束语............................................................................. 错误!未定义书签。
参考文献. (19)附录：程序清单 (21)第一章绪论1.1引言随着我国科技的快速发展，国民经济日益提高，鲜花市场渐渐扩大。
目前，我国大部分地区使用简易的花房控制大多数采用手动操作，生产率不但低，并且生产成本高。
众所周知，鲜花的生长与空气的温湿度、光照度、二氧化碳含量等因素有密切关系，对鲜花的检测和中国农业现代化的动态技术有很大的影响。
1.2课题研究内容及意义我国的花房目前现状大多数主要依靠手动控制、管理温室的环境，在对植物的栽培技术方面，没有系统的科学的技术，花房的一些生长的环境因素不能被调节，同时也不能保证花房的环境被实时控制。
以免以上的因素出现，现在利用计算机、传感器技术[2]的迅速发展，实现了花房治理自动化、科学化，综合各种花卉、苗圃的生长规律，节制它们的生长条件，使植物在不适应生长的气候，培养出高产量、高质量的鲜花。
该体系是一种经济、科学的程序设计，促进花卉、苗木的生长，能够带来很大的经济效益和社会效益给予咱们花农。
第二章控制系统总体设计2.1 总体设计本系统设计的核心控制元器件是STC89C52单片机，采用温度、光照度测量和检测以及控制技术[3]，测量元件为温度传感器和光敏电阻，实现了温度、光照度测量和控制系统的自动化。
在此设计的系统里面，单片机会把处理出来的结果显示在液晶显示器上[4]。
当温度和光照度不在设定值的时候，单片机会控制报警系统，并向温度光照度调节器发送信号，自动调整使其回到设定值。
花房内温度高于所设定值时，其控制电路会采取一定的措施来进行降温；花房内温度低于设定值时，单片机将自动打开加热设备使其温度值升高到设定值；光照强度高于设定值时，花房顶部的遮阳网被光照度控制电路自动打开，减少光照，避免作物被强光直接照射，影响作物的生长；光照强度低与设定值时，控制电路自动关闭遮阳网以增加光照度，使光照度保持在设定值内[5]。
2.2 控制系统硬件设计2.2.1 温度采集电路单总线数字式温度传感器DS18B20有两种供电方式：寄生电源和外接电源。
寄生电源的缺点：（1）仅靠4.7kΩ的上拉电阻提供电源不可能使DS18B20的工作电流达到1mA；（2）当温度较高时，由于DS18B20的漏电流比较大，会导致数据传输无法进行。
外接电源法可以很好地解决这些问题，总线控制器不需要在温度转换期间总保持高电平，可在温度转换期间允许其它数据交换。
因此，本设计中采用外接电源法。
DS18B20的数据输入输出脚(DQ)与单片机STC89C52的P2.7口相连，进行数据和时钟的传输。
单总线通常要求外接一个大约4.7kΩ的上拉电阻，这样，当总线闲置时，其状态为高电平。
温度采集电路如图2-1所示。
图2-1 温度采集电路2.2.2 A/D转换电路1．ADC0804的引脚功能图2-2 ADC0804引脚CS：芯片片选信号，低电平芯片工作，高电平芯片不工作。
作为选择地址使用时可外接多个ADC0804芯片，地址信号不同使能不同的ADC0804芯片。
WR：启动ADC0804对ADC采样，低电平变高电平时触发一次ADC转换。
RD：低电平时ADC0804转换完成的数据加载到数据库端口，抽样结果由DB0～DB7读出。
VIN（+）和VIN（-）：单边输入时VIN（+）接模拟电压输入端，VIN（-）接地；双边输入时VIN（+）接模拟电压信号的正极，VIN（-）接模拟电压信号的负极。
VREF/2：可外接电压也可悬空的参考电压接入引脚。
外接电压时ADC的参考电压为该外界电压的两倍，悬空时VREF和VCC共用电源电压。
CLKIN和CLKR：外接RC振荡电路产生模数转换器所需的时钟信号，时钟频率CLK = 1/1.1RC，一般要求频率为100KHz～1460KHz。
AGND和DGND：分别接模拟地和数字地。
INTR：转换结束输出信号，低电平有效，A/D转换完成一次，会使INTR=0。
当信号有效时，还需要等待RD=0读出A/D转换结果。
DB0~DB7：输出A/D转换后的8位二进制结果。
2．光照度测试电路光照不同光敏电阻的阻值不同，由A/D转换输入到STC89C52内进行处理。
ADC0804与光敏电阻的原理如图2-3所示：图2-3 光照度测试电路2.2.3 复位电路图2-4 复位电路原理复位引脚为第9脚，产生复位动作时该引脚连接高出2个机器周期的高电平。
对于上电复位，复位引脚外接一电容，当复位引脚接+5 V电压时，电容短路，在短时间内，电容器充电，电路断开；另一种手动复位，它的接法是在STC89C52的复位引脚外接的电容上并联一个开关。
当开关没被按下，电容充电；当被按下时，电容放电。
因此，在复位引脚上有个高电平起到电路复位的作用。
2.2.4 晶振电路图2-5 晶振电路原理晶振电路给单片机提供时钟信号。
晶振电路有两种：有源晶振电路与无源晶振电路，晶振电路是提供相应的基准频率给IC等组件的。
当时钟信号输入到时钟电路内部时，需要二分频触发器[8]。
2.2.5 电源电路电源是系统运行的基础，由于线性电源输出端的纹波小，且在电磁干扰和电源纯净性方面都优于开关电源，因此本系统所需电源都采用线性电源。
系统由9V充电电池供电，通过三端集成稳压器LM7805组成的串联型直流稳压电路提供系统所需的直流电源+5V。
9V电池经过三端稳压器LM7805输出+5V电压，+5V电压给单片机STC89C52、温度传感器、LCD1602、蜂鸣器、继电器等供电。
图2-6系统电源电路图根据电源设计规则以及实验条件，在进行本系统电源设计时，三端稳压器LM7805的输入、输出端采用47µF/16V电解电容和104(容值：0.1µF)独石电容搭配使用；其中耐压16V、容值47µF的电解电容用来支撑输出电压，104独石电容用来旁路高频干扰；在PCB布线时输入、输出端的电容尽量靠近稳压模块。
2.2.6 键盘电路图 2-7 键盘电路低电平扫描的键盘电路，开关一端与单片机I/O口连接，另一端接地，键盘是否被按下通过单片机检测I/O口是否低电平来判断 [9]。
2.3 花房温度测控模块2.3.1 温度传感器1．DS18B20温度传感器其温度范围为－55℃～＋125℃、9位～12位的A/D转换精度，被测温度用16位数字量串行输出；工作电源可在远端也可由寄生功率产生[10] 。
DS18B20内部结构包括64位ROM、温度传感器、非挥发的温度报警触发器和配置寄存器[11]。
