科技与创新┃Science and Technology&Innovation ·50·2021年第04期文章编号：2095－6835（2021）04－0050－0220MnG高压锅炉用无缝钢管开裂失效分析倪栋（厦门市产品质量监督检验院，福建厦门361004）摘要：某高压锅炉在服役工作6年后其无缝钢管发生开裂，采用化学成分分析、维氏硬度测试、拉伸试验、金相组织检验和断口SEM扫描电镜分析等方法，对无缝钢管开裂的原因进行测试分析。
分析结果表明，该无缝钢管的化学成分、拉伸强度、维氏硬度等均满足相关标准要求，但在高温蒸汽的长期作用下无缝钢管内表面被腐蚀的基体萌生裂纹，而随着裂纹的扩展，最终发生应力腐蚀开裂。
关键词：无缝钢管；应力腐蚀；无缝钢管开裂；失效分析中图分类号：TM621.2文献标志码：A DOI：10.15913/ki.kjycx.2021.04.0181前言高压锅炉经常处于高温和高压状态，在高温蒸气的长期作用下无缝钢管发生氧化和腐蚀的风险较大[1]，因此对其材质、热处理和加工工艺都有着严格的要求，除了应具有高强度、高抗氧化性能和抗腐蚀性能外，还应有良好的组织稳定性[2]。
某高压锅炉在服役工作6年后发生断裂事故，造成较大的经济损失。
高压锅炉的失效主要是无缝钢管发生开裂，无缝钢管所用材料的材质为20MnG。
本文采用化学成分分析、硬度测试、拉伸试验、金相组织检验和断口SEM扫描电镜分析等试验手段，研究其开裂失效的原因，最后针对开裂失效原因提出了可行的预防和改进建议。
2实验过程及结果2.1化学成分在无缝钢管的断口处取化学成分分析试样进行测试，结果如表1所示。
从表1可以看出该无缝钢管的10个元素化学成分的测试结果均符合标准GB/T5310—2017《高压锅炉用无缝钢管》中20MnG材质的规定要求[3]，化学成分合格。
2.2硬度分析在无缝钢管断口附件取3件硬度试样进行检测，分别标识为1#、2#和3#，维氏硬度检测结果如表2所示。
钢材出现断裂的原因分析用于各行业的钢材品种达数千种之多。
每种钢材都因不同的性能、化学成分或合金种类和含量而具有不同的商品名称。
虽然断裂韧性值大大方便了每种钢的选择，然而这些参数很难适用于所有钢材。
主要原因有：第一，因为在钢的冶炼时需加入一定数量的某种或多种合金元素，成材后再经简单热处理便可获得不同的显微组织，从而改变了钢的原有性能；第二，因为炼钢和浇注过程中产生的缺陷，特别是集中缺陷（如气孔、夹杂等）在轧制时极其敏感，并且在同一化学成分钢的不同炉次之间，甚至在同一钢坯的不同部位发生不同的改变，从而影响钢材的质量。
由于钢材韧性主要取决于显微结构和缺陷的分散（严防集中缺陷）度，而不是化学成分。
所以，经热处理后韧性会发生很大变化。
要深入探究钢材性能及其断裂原因，还需掌握物理冶金学和显微组织与钢材韧性的关系。
1. 铁素体-珠光体钢断裂铁素体-珠光体钢占钢总产量的绝大多数。
它们通常是含碳量在0.05%～0.20%之间的铁-碳和为提高屈服强度及韧性而加入的其它少量合金元素的合金。
铁素体-珠光体的显微组织由BBC铁（铁素体）、0.01%C、可溶合金和Fe3C组成。
在碳含量很低的碳钢中，渗碳体颗粒（碳化物）停留在铁素体晶粒边界和晶粒之中。
但当碳含量高于0.02%时，绝大多数的Fe3C形成具有某些铁素体的片状结构，而称为珠光体，同时趋向于作为“晶粒”和球结（晶界析出物）分散在铁素体基体中。
含碳量在0.10%～0.20%的低碳钢显微组织中，珠光体含量占10%～25%。
尽管珠光体颗粒很坚硬，但却能非常广泛地分散在铁素体基体上，并且围绕铁素体轻松地变形。
通常，铁素体的晶粒尺寸会随着珠光体含量的增加而减小。
因为珠光体球结的形成和转化会妨碍铁素体晶粒长大。
因此，珠光体会通过升高d-1/2（d为晶粒平均直径）而间接升高拉伸屈服应力δy。
从断裂分析的观点看，在低碳钢中有两种含碳量范围的钢，其性能令人关注。
一是，含碳量在0.03%以下，碳以珠光体球结的形式存在，对钢的韧性影响较小；二是，含碳量较高时，以球光体形式直接影响韧性和夏比曲线。

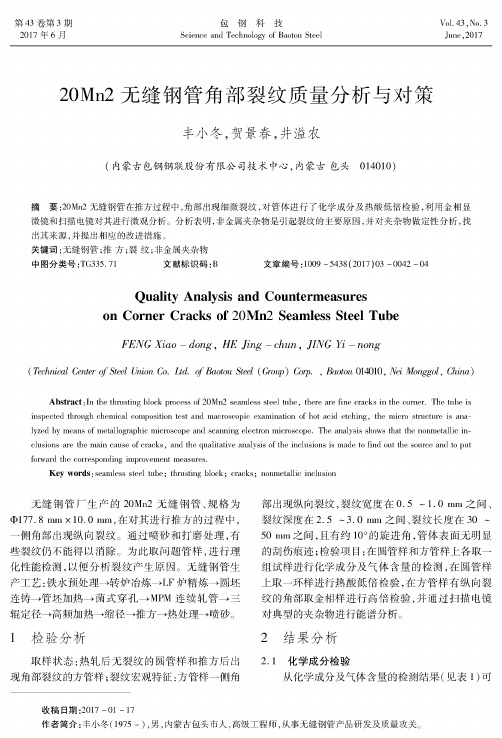

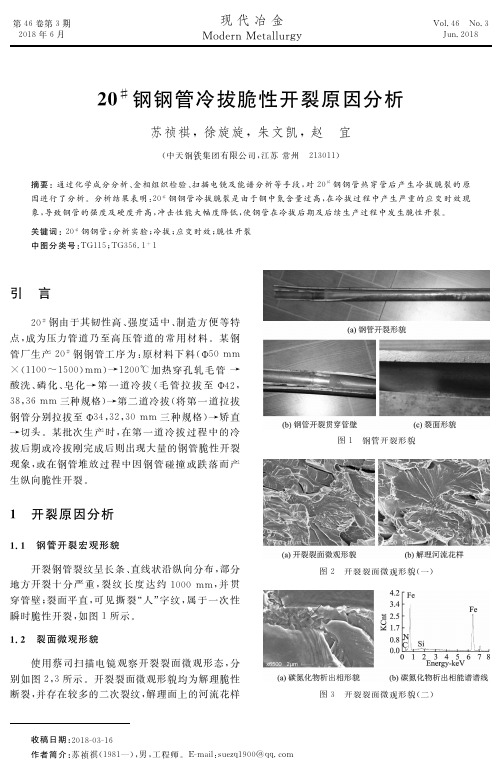

第43卷第3期2017年6月包钢科技Science and Technology of Baotou SteelVol.43,N o.3J u n e,201720M n2无缝钢管角部裂纹质量分析与对策丰小冬，贺景春，井溢农(内蒙古包钢钢联股份有限公司技术中心，内蒙古包头014010)摘要:20M n2无缝钢管在推方过程中，角部出现细微裂纹，对管体进行了化学成分及热酸低倍检验，利用金相显微镜和扫描电镜对其进行微观分析。
分析表明，非金属夹杂物是引起裂纹的主要原因，并对夹杂物做定性分析，找 出其来源，并提出相应的改进措施。
关键词:无缝钢管;推方;裂纹;非金属夹杂物中图分类号:T G335.71文献标识码:B文章编号=1009 -5438(2017)03 -0042 -04Quality Analysis and Countermeasureson Corner Cracks of 20Mn2 Seamless Steel TubeFENG Xiao - dong,HE Jing - chun,JING Yi - nong {Technical Center of Steel Union Co. Ltd. of Baotou Steel (Group) Corp. , Baotou014010, Nei Monggol, China) Abstract：In the thrusting block process of 20M n2 seamless steel tube, there are fine cracks in the corner. T h e tube is inspected through chemical composition test a n d macroscopic examination of hot acid etching, the micro structure is a n alyzed b y m e a n s of metallographic microscope a n d scanning electron microscope. T h e analysis shows that the nonmetallic inclusions are the m a i n cause of cracks, a n d the qualitative analysis of the inclusions is m a d e to find out the source a n d to putforward the corresponding impr o v e m e n t measures.Key words：seamless steel t u b e；thrusting blo c k；cracks；nonmetallic inclusion无缝钢管厂生产的20M n2无缝钢管、规格为 $177.8 m m X10.0 m m,在对其进行推方的过程中，一侧角部出现纵向裂纹。
20MnTiB螺栓失效分析1 概述高强度螺栓是继铆接、焊接之后发展起来的一种钢结构连接型式。
它具有施工简单、可拆卸、承载大、耐疲劳、较安全等优点。
因此, 高强度螺栓连接已发展成为钢结构工程安装的主要手段。
20MnTiB钢高强度螺栓用于航天发射塔架斜支梁、悬臂梁及主梁联结板的连接。
在进行服役过程中，发现有少量连接螺栓断裂的现象。
本文通过断裂螺栓的断口、显微组织、显微硬度和微区成分进行了分析。
查找螺栓失效原因，制定改进措施，以防止同类失效再度发生。
2 螺栓的材料及技术条件螺栓型号为M22(GB1228-1984)，螺栓材料为20MnTiB钢，这是国标推荐的高强度螺栓用钢,在相同硬度下，与中碳合金钢比较，具有更加良好的韧性和可锻性，较好的强韧性，还可避免脱碳现象。
其化学成分如表1表1 螺栓化学成分（W B）C Mn Si P S Cu Cr TI B 样品0.22 1.38 0.99 0.006 0.023 0.15 0.07 0.07 0.0018该批螺栓所用钢材化学成分符合标准要求，P、S、Cu等残余元素也控制在合理范围之内。
加工螺栓用毛坯为热轧圆钢。
制造工艺流程如下：20MnTiB圆钢(盘条)酸洗拉拔冷镦成型搓丝热处理发黑包装入库其热处理工艺为880℃油淬，380～400℃中温回火，组织为回火屈氏体。
每批成品均抽样作静拉伸实验，力学性能达到GB1231-1984标准中10.9S的螺栓性能等级要求，σb为1040～1240MPa，σs≥940MPa，δ5≥10%，ψ≥42%，A k≥58.8N·m，维氏硬度为312～367HV30，洛氏硬度为33～39HRC。
3断裂螺栓失效分析3.1断口宏观形貌分析宏观下，断裂螺栓断口具有脆性特征，如图1。
断口面位于螺栓的第五个螺纹处。
断口可分为三个区域：裂纹源区、裂纹扩展区和最终瞬断区。
未观察到疲劳断裂特征。
裂纹源区位于螺纹根部,其放大形貌，如图2。
在裂纹源区可观察到一扁长形状的原始裂纹，长约 5.5mm，深约0.8mm，在其旁有一半月形的锈蚀区。
