无线编码芯片2262

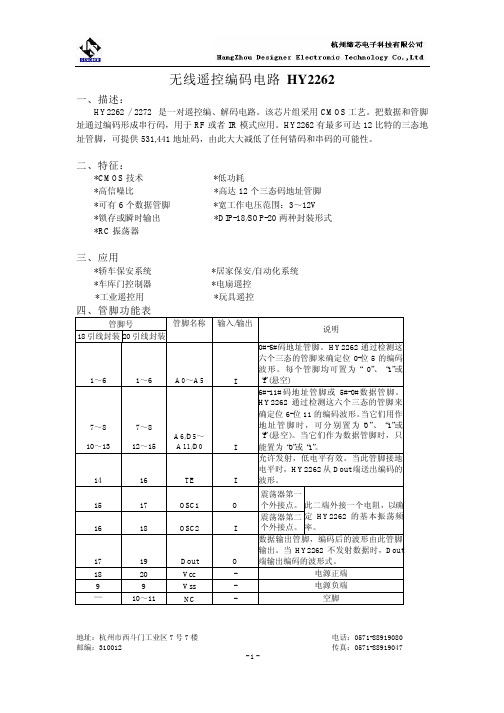

深圳市英锐芯电子科技有限公司53万组编码芯片AD2262AD2262简介数据手册版本V1.0电话：*************82568883邮箱：**********************传真：*************网址：公司地址：深圳市福田区滨河大道联合广场A座1308深圳市英锐芯电子科技有限公司53万组编码芯片AD2262一、AD2262原理与简介AD2262是一种CMOS 工艺制造的低功耗低价位通用编码芯片，AD2262最多有12位(A0~A11)三态地址端管脚(悬空、接高电平、低电平),任意组合可提供531441组地址编码。

AD2262最多有6位(D0~D5)数据端管脚，设定的地址和数据通过17脚串行输出，主要应用在无线遥控发射电路。

二、功能特点◆CMOS 工艺制造、功耗低◆外部元器件少；◆外接RC 震荡电阻，编码宽度改变灵活；◆工作电压宽：3V-13V ；◆数据最多6位，可组合多组按键输入；◆地址码高达53W 组；三、应用领域◆车辆防盗系统；◆家庭防盗系统；◆遥控玩具；◆其他的电器遥控；四、AD2262脚位图：AD2262管脚说明电话：*************82568883邮箱：**********************传真：*************网址：公司地址：深圳市福田区滨河大道联合广场A 座1308深圳市英锐芯电子科技有限公司53万组编码芯片AD2262五、电气参数表：六、AD2262编码格式：注意：1bit =32a电话：*************82568883邮箱：**********************传真：*************网址：公司地址：深圳市福田区滨河大道联合广场A 座1308深圳市英锐芯电子科技有限公司53万组编码芯片AD2262AD2262典型应用：芯片封装尺寸：如没有特别提示，所有尺寸标注均为：英尺（毫米）本手册内容改动及版本更新将不再另行通知，深圳市英锐芯电子科技有限公司保留所有权利电话：*************82568883邮箱：**********************传真：*************网址：公司地址：深圳市福田区滨河大道联合广场A座1308。

2262/2272系列芯片编码的设置目前市场上大多数无线防盗报警产品采用的发射和接收电路都是采用的PT2262/2272系列编解码芯片（SC系列芯片可以直接替代PT系列芯片），很多网友在购买一套报警器使用后都有增配遥控器、探测器的要求，网上类似产品琳琅满目，能否配套使、怎样编码特别关心的问题。

要使我站的遥控类产品编码配对成功，必须有以下几个条件：1、声表元件发射和接收的工作频率是315MHz；2、发射端PT2262和接收端PT2272的地址码要完全相同；3、发射端PT2262和接收端PT2272的振荡电阻还必须匹配。

遥控模块的生产厂家为了便于客户自己修改地址码，出厂时遥控模块的PT2262和PT2272的八位地址编码端全部悬空，这样用户可以很方便选择各种编码状态，用户如果想改变地址编码，只要将PT2262和PT2272的1～8脚设置相同即可。

编解码芯片的振荡电阻还必须匹配，否则接收距离会变近甚至无法接收，震荡电阻接在PT2262/2272芯片的第15~16脚之间，市面上常见的发射端PT2262的震荡电阻有1.5M和4.7M两种（电阻上分别有155、475的字样），对应的接收端PT2272芯片震荡电阻阻值分别为为270K和820K（电阻上分别有272、824的字样），少数产品震荡电阻是3.3M和680K。

参考资料：PT2262/2272编解码集成电路介绍我们网站提供的遥控类产品上都预留地址码编码区，编码区都在PT2262和PT2272芯片的附近，采用焊锡搭焊或跳线帽短接的方式来选择“悬空、接正电源、接地”三种状态,出厂时除客户特别要求之外都是悬空的，便于客户自己修改地址码。

下面就无线遥控器、无线门磁探测器、无线红外探测器、无线遥控收发模组如何编码进行简要说明。

一、无线遥控器的编码设置无线遥控器编码设置很简单，首先要确定遥控器的震荡电阻是多大，如果网友要购买到与自己遥控器震荡电阻一致的遥控器进行编码设置才能设置成功，下图中两款遥控器的RC位置就是震荡电阻位置，阻值必须相同，如不同则应更换电阻。

PT2262编码芯片的软件解码一、概述PT2262/2272是一种CMOS工艺制造的低功耗低价位通用编解码电路，是目前在无线通讯电路中作地址编码识别最常用的芯片之一。

PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出。

PT2262/2272必须用相同地址码配对使用，当需要增加一个通讯机时，用户不得不求助于技术人员或厂家来设置相同地址码，客户自己设置相对比较麻烦，尤其对不懂电子的人来说。

随着人们对操作的要求越来越高，PT2262/2272的这种配对使用严重制约着使用的方便性，人们不断地要求使用一种无须请教专业人士，无须使用特殊工具，任何人都可以操作的方便的手段来弥补PT2262/2272的缺陷，这就是PT2262软件解码。

二、解码原理上面是PT2262的一段波形，可以看到一组一组的字码，每组字码之间有同步码隔开，所以我们如果用单片机软件解码时，程序只要判断出同步码，然后对后面的字码进行脉冲宽度识别即可。

2262每次发射时至少发射4组字码，2272只有在连续两次检测到相同的地址码加数据码时才会把数据码中的“1”驱动相应的数据输出端为高电平和驱动VT端同步为高电平。

因为无线发射的特点，第一组字码非常容易受零电平干扰，往往会产生误码，所以程序可以丢弃处理。

下面我们来仔细看一下PT2262的波形特征：振荡频率f=2*1000*16/Rosc(kΩ) kHz 其中Rosc为振荡电阻这里我们选用的是一种比较常用的频率f≈10 kHz, Rosc=3.3MΩ(以下同)。

下图是振荡频率与码位波形的对应关系：同步码头波形：PT2262有三种编码：0，1，和悬空(表示为f)。

1、数据“0”发送的码位如下：2、数据“1”发送的码位如下：3、数据“f”发送的码位如下：有了以上具体的波形，我们就可以进行软件解码了。

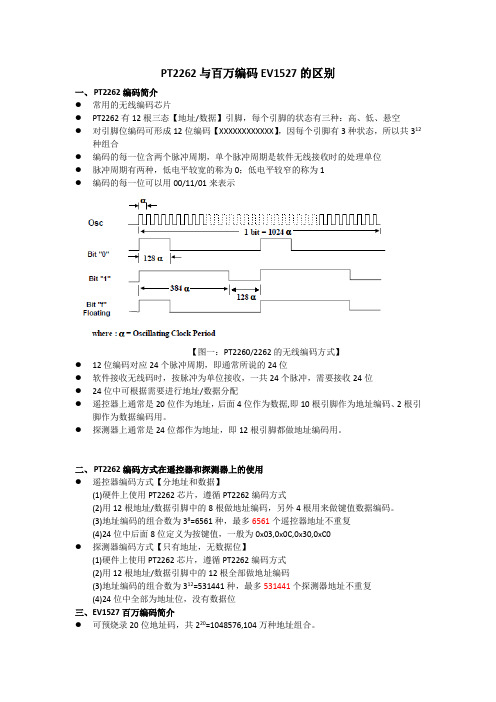

PT2262与百万编码EV1527的区别一、PT2262编码简介●常用的无线编码芯片●PT2262有12根三态【地址/数据】引脚，每个引脚的状态有三种：高、低、悬空●对引脚位编码可形成12位编码【XXXXXXXXXXXX】，因每个引脚有3种状态，所以共312种组合●编码的每一位含两个脉冲周期，单个脉冲周期是软件无线接收时的处理单位●脉冲周期有两种，低电平较宽的称为0；低电平较窄的称为1●编码的每一位可以用00/11/01来表示【图一：PT2260/2262的无线编码方式】●12位编码对应24个脉冲周期，即通常所说的24位●软件接收无线码时，按脉冲为单位接收，一共24个脉冲，需要接收24位●24位中可根据需要进行地址/数据分配●遥控器上通常是20位作为地址，后面4位作为数据,即10根引脚作为地址编码、2根引脚作为数据编码用。

●探测器上通常是24位都作为地址，即12根引脚都做地址编码用。

二、PT2262编码方式在遥控器和探测器上的使用●遥控器编码方式【分地址和数据】(1)硬件上使用PT2262芯片，遵循PT2262编码方式(2)用12根地址/数据引脚中的8根做地址编码，另外4根用来做键值数据编码。

(3)地址编码的组合数为38=6561种，最多6561个遥控器地址不重复(4)24位中后面8位定义为按键值，一般为0x03,0x0C,0x30,0xC0●探测器编码方式【只有地址，无数据位】(1)硬件上使用PT2262芯片，遵循PT2262编码方式(2)用12根地址/数据引脚中的12根全部做地址编码(3)地址编码的组合数为312=531441种，最多531441个探测器地址不重复(4)24位中全部为地址位，没有数据位三、EV1527百万编码简介●可预烧录20位地址码，共220=1048576,104万种地址组合。

●PT2262的理想升级换代产品●硬件控制无线发射时的编码方式与PT2262完全一样●工作电压3-13V●四个按键输入，最多组合15个按键，对应24位的4位●可以软件控制无线发射，发射时，24位逐位发送出来四、EV1527 与PT2262比较设置方式软件设置手工跳线选择引脚封装体积小，SOP8封装16或18脚DIP/SOP封装发码方式硬件固定发码或软件控制发码硬件固定发码（如图1所示），不可更改[1]芯片价格价格1.3元价格1.5烧码数目20个位元可预烧220=1048576种不可烧录，硬件跳线编码[2] 按键输入4个,对应24位的4位4个，对应24位的8位（A0-A8,D0-D4）或2个，对应24位的4位（A0-A10,D0-D1）EV1527编码多、功能强大，硬件或软件控制发码PT2262编码少、功能简单，硬件控制发码[1]注：EV1527可以预先烧录编码，然后硬件控制发射，如使用EV1527的遥控器采用此种方式。

2262/2272系列芯片编码的设置2008/1107∙已有0条评论∙文章分类：全部文章目前市场上大多数无线防盗报警产品采用的发射和接收电路都是采用的PT2262/2272系列编解码芯片（SC系列芯片可以直接替代PT系列芯片），很多网友在购买一套报警器使用后都有增配遥控器、探测器的要求，网上类似产品琳琅满目，能否配套使、怎样编码特别关心的问题。

要使我站的遥控类产品编码配对成功，必须有以下几个条件：1、声表元件发射和接收的工作频率是31 5MHz；2、发射端PT2262和接收端PT2272的地址码要完全相同；3、发射端PT2262和接收端PT2272的振荡电阻还必须匹配。

遥控模块的生产厂家为了便于客户自己修改地址码，出厂时遥控模块的PT2262和PT2272的八位地址编码端全部悬空，这样用户可以很方便选择各种编码状态，用户如果想改变地址编码，只要将PT2262和PT2272的1～8脚设置相同即可。

编解码芯片的振荡电阻还必须匹配，否则接收距离会变近甚至无法接收，震荡电阻接在PT2262/2272芯片的第15~16脚之间，市面上常见的发射端PT22 62的震荡电阻有1.5M和4.7M两种（电阻上分别有155、475的字样），对应的接收端PT2272芯片震荡电阻阻值分别为为270K和820K（电阻上分别有272、824的字样），少数产品震荡电阻是3.3M和680K。

参考资料：PT2262/2272编解码集成电路介绍我们网站提供的遥控类产品上都预留地址码编码区，编码区都在PT2262和PT2272芯片的附近，采用焊锡搭焊或跳线帽短接的方式来选择“悬空、接正电源、接地”三种状态,出厂时除客户特别要求之外都是悬空的，便于客户自己修改地址码。

下面就无线遥控器、无线门磁探测器、无线红外探测器、无线遥控收发模组如何编码进行简要说明。

一、无线遥控器的编码设置无线遥控器编码设置很简单，首先要确定遥控器的震荡电阻是多大，如果网友要购买到与自己遥控器震荡电阻一致的遥控器进行编码设置才能设置成功，下图中两款遥控器的RC位置就是震荡电阻位置，阻值必须相同，如不同则应更换电阻。

PT2262/2272编解码集成电路介绍编码解码芯片PT2262/PT2272芯片原理简介：PT2262/2272是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编解码电路，PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出，可用于无线遥控发射电路。

编码芯片PT2262发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272接收到信号后，其地址码经过两次比较核对后，VT脚才输出高电平，与此同时相应的数据脚也输出高电平，如果发送端一直按住按键，编码芯片也会连续发射。

当发射机没有按键按下时，PT2262不接通电源，其17脚为低电平，所以315MHz 的高频发射电路不工作，当有按键按下时，PT2262得电工作，其第17脚输出经调制的串行数据信号，当17脚为高电平期间315MHz的高频发射电路起振并发射等幅高频信号，当17脚为低平期间315MHz的高频发射电路停止振荡，所以高频发射电路完全收控于PT2262的17脚输出的数字信号，从而对高频电路完成幅度键控（ASK调制）相当于调制度为100％的调幅。

PT2262/2272特点：CMOS工艺制造，低功耗，外部元器件少，RC振荡电阻，工作电压范围宽：2.6～15v ，数据最多可达6位，地址码最多可达531441种。

应用范围：车辆防盗系统、家庭防盗系统、遥控玩具、其他电器遥控。

在具体的应用中，外接振荡电阻可根据需要进行适当的调节，阻值越大振荡频率越慢，编码的宽度越大，发码一帧的时间越长。

网站上大部分产品都是用2262/1.2M＝2272/200K组合的，少量产品用2262/4.7M＝2272/820K。

地址码和数据码都用宽度不同的脉冲来表示，两个窄脉冲表示“0”；两个宽脉冲表示“1”；一个窄脉冲和一个宽脉冲表示“F”也就是地址码的“悬空”。

pt2262 数据码与编码格式
PT2262 概述
在应用遥控编、解码芯片时，要求一对芯片的地址完全一致，因此当一个遥控芯片控制多个解码芯片时，需要与地址端连接的多个开关同时辅助动作，以改变地址，使之与解码芯片的地址完全一致，达到遥控的目的。

若用微控制器取代编码芯片，就可以使多个开关动作改变输出波形的功能由软件完成，同时，在空闲时让微控制器工作在掉电模式，这样不但操作简便而且节省了能源。

PT2262 数据码
PT2262 是常用的无线遥控编码芯片，它的数据是由可以接高电平、低电平、悬空的8 个引脚来决定，每个引却的数据为2 位，就低电平00、悬空01、高电平11 状态组成。

数据位16 位+8 位按键编码组成数据码。

PT2262,2272无线发射接收芯片这是一种目前用途非常广泛的200米四键遥控模块，常用于报警器设防、车库门遥控、摩托车、汽车的防盗报警等，这类用途要求遥控器的遥控距离并不远，一般50米足够了，但要求：遥控模块价格低廉，发射机手柄体积小巧、外观精致，耗电尽可能省，工作稳定可靠。

这里提供的发射机体积非常小巧，体积只有58x38x8毫米，采用桃木花纹的优质塑料外壳，带保险盖，防止误碰按键，天线拉出时长13厘米，遥控器只有20克。

上图为发射器外形，面板上有A、B、C、D四位操纵按键及一个发射指示灯。

发射机内部采用进口声表谐振器稳频，频率一致性非常好，稳定度极高，工作频率315MHZ频率稳定度优于10－5，使用中无需调整频点，特别适合多发一收等无线电遥控系统使用，而目前市场上的无线电遥控模块一般仍采用LC振荡器，稳定度及一致性较差，即使采用高品质微调电容，温度变化及震动也很难保证已调试好的频点不会发生偏移，造成发射距离缩短。

接收模块采用SMD贴片工艺制造生产，为超再生接收方式，它内含放大整形及解码电路，使用极为方便。

1、天线输入端有选频电路，而不依赖1/4波长天线的选频作用，控制距离较近时可以剪短甚至去掉外接天线92、接收电路自身辐射极小，加上电路模块背面网状接地铜箔的屏蔽作用，可以减少自身振荡的泄漏和外界干扰信号的侵入。

3、接收机采用高精度带骨架的铜芯电感将频率调整到315M后封固，这与采用可调电容调整接收频率的电路相比，温度、湿度稳定性及抗机械振动性能都有极大改善。

可调电容调整精度较低，只有3/4圈的调整范围，而可调电感可以做到多圈调整。

可调电容调整完毕后无法封固，因为无论导体还是绝缘体，各种介质的靠近或侵入都会使电容的容量发生变化，进而影响接收频率。

另外未经封固的可调电容在受到振动时定片和动片之间发生位移；温度变化时热胀冷缩会使定片和动片间距离改变；湿度变化因介质变化改变容量；长期工作在潮湿环境中还会因定片和动片的氧化改变容量，这些都会严重影响接收频率的稳定性，而采用可调电感就可解决这些问题，因为电感可以在调整完毕后进行封固，绝缘体封固剂不会使电感量发生变化，而且由于采用贴片工艺，所以即使强烈震动也不必担心接收频点漂移，接收电路的接收带宽约500KHz，产品出厂时已经将中心频率调整在315MHz，接收芯片上的微调电感约有5MHz频率的可调范围，使用时不要轻易变动，以免影响性能。

带编码无线遥控发射模块（2262贴片芯片）+带解码接收模块带编码无线遥控发射模块（2262贴片芯片）+超再生带解码无线遥控接收模块（2272贴片芯片），20元/套。

（接收模块有非锁和互锁两款可选，买家购买前请注明型号）一、带编码无线遥控发射模块，10元/只该模块工作电压范围极宽（3V－12V），发射功率大，功耗低，带有编码IC可直接应用，数据码和地址码直接跳冒设置，十分方便，广泛应用在简易数据无线传输，无线遥控，防盗报警等场合。

主要技术参数工作电压：3-12V发射距离：20~50米以上（开阔地）是否带编码：是编码芯片：SC2262（PT2262）振荡电阻：4.7M编码类型：跳冒插码本发射板已引出两根线，分别接电源正、负极,电压为DC3-12V.每次发射可以直接通过控制电源的通断来实现，时间以不超过5秒为宜，图片中下方编码为8位地址码，右方编码为四位数据码，天线已接好(多股的铜线约24CM)。

二、超再生带解码遥控接收模块，2272贴片芯片，10元/只。

（该模块有非锁和互锁两款型号，订货前请认清注明型号，我店有多款四键遥控器和四路发射模块与该接收模块配套）超再生带解码四路遥控接收模块可以和发射器组成四路无线发射接收电路。

该模块广泛适用于广大电子爱好者对家庭、工业遥控类电子产品的设计和开发，可很好的作为单片机的信号输入源，特别适合大中院校学生电子电路设计、毕业设计中的遥控电路部分。

接收模块有非锁、互锁两种型号，订货前请在备注中说明。

非锁、自锁、互锁三种工作方式说明非锁型输出又称点动输出，数据脚输出的电平是瞬时的而且和发射端是否发射相对应，可以用于类似点动的控制，有遥控信号时数据脚是高电平，遥控信号消失时数据脚立即恢复为低电平，适用于如电动门、电动门锁、与单片机对接等只需要一个高电平的电路等电路等。

自锁型输出的数据脚能实现触发翻转工作逻辑，数据只要成功接收就能一直保持对应的电平状态，直到下次遥控数据发生变化时改变。
