规格说明书TDH0029能上贴片机的超低功耗无线接收模块深圳市麦田科技有限公司2018-04-17V2.21.概述TDH0029是一款性能优越的超低功耗的超外差无线接收模块，适用于433.92MHz频段，具有较高的接收灵敏度和较强的抗干扰能力，模块接收到无线信号后解调出有用的数据信号从模块DATA脚输出，用户只需用解码芯片或MCU解码数据即可轻易实现无线产品的开发（本公司可提供相关解码芯片和电路）。

本模块可以通过FCC、CE各项指标认证，是各种遥控系统及无线数据传输系统的理想选择。

本模块已申请功能专利保护请勿模仿生产，以身试法。

2.模块特性：超低功耗；超小体积：编带包装：能上贴片机的接收模块，大大提高生产效率，节省人工；灵敏度：-112dBm工作频率：433.92MHz,工作电压：2.8-5.5V工作电流：4.6mA待机电流：80uA调制方式：ASK/OOK传输速率：最大10kbp/s接收带宽：300KHz工作温度：-20℃+85℃3.适用范围：1）汽车遥控防盗系统；2）数据无线传输系统;3)远程控制系统；4）智能家居系统;5)遥控开门系统；6）遥控灯、窗帘、插座等设备；7）遥控门铃；8）无线安防系统；9）PKE系统：4.电气特性：参数测试条件参考值单位最小标准最大工作频率(433)433.82433.92434.02MHz 调制方式ASK（OOK）-112dBm 接收灵敏度高频线连接设备，1KHz，99%调制度。

传输速率110Kb/s 最大输入功率-20dBm 镜像抑制2025dB 接收带宽200300KHz 接收开启时间3ms 电源消耗(有信号状态) 4.6mA 电源消耗(无信号状态)80uA 工作电压 2.8 5.0 5.5V 频率稳定度±20PPM 解码输出高电压0.9xVCC V 解码输出低电压0.1xVCC V 工作温度-20+85℃5.脚位说明：脚位名称功能说明5VANT天线输入。

2262/2272系列芯片编码的设置目前市场上大多数无线防盗报警产品采用的发射和接收电路都是采用的PT2262/2272系列编解码芯片（SC系列芯片可以直接替代PT系列芯片），很多网友在购买一套报警器使用后都有增配遥控器、探测器的要求，网上类似产品琳琅满目，能否配套使、怎样编码特别关心的问题。

要使我站的遥控类产品编码配对成功，必须有以下几个条件：1、声表元件发射和接收的工作频率是315MHz；2、发射端PT2262和接收端PT2272的地址码要完全相同；3、发射端PT2262和接收端PT2272的振荡电阻还必须匹配。

遥控模块的生产厂家为了便于客户自己修改地址码，出厂时遥控模块的PT2262和PT2272的八位地址编码端全部悬空，这样用户可以很方便选择各种编码状态，用户如果想改变地址编码，只要将PT2262和PT2272的1～8脚设置相同即可。

编解码芯片的振荡电阻还必须匹配，否则接收距离会变近甚至无法接收，震荡电阻接在PT2262/2272芯片的第15~16脚之间，市面上常见的发射端PT2262的震荡电阻有1.5M和4.7M两种（电阻上分别有155、475的字样），对应的接收端PT2272芯片震荡电阻阻值分别为为270K和820K（电阻上分别有272、824的字样），少数产品震荡电阻是3.3M和680K。

参考资料：PT2262/2272编解码集成电路介绍我们网站提供的遥控类产品上都预留地址码编码区，编码区都在PT2262和PT2272芯片的附近，采用焊锡搭焊或跳线帽短接的方式来选择“悬空、接正电源、接地”三种状态,出厂时除客户特别要求之外都是悬空的，便于客户自己修改地址码。

下面就无线遥控器、无线门磁探测器、无线红外探测器、无线遥控收发模组如何编码进行简要说明。

一、无线遥控器的编码设置无线遥控器编码设置很简单，首先要确定遥控器的震荡电阻是多大，如果网友要购买到与自己遥控器震荡电阻一致的遥控器进行编码设置才能设置成功，下图中两款遥控器的RC位置就是震荡电阻位置，阻值必须相同，如不同则应更换电阻。

HS1527说明书概述HS1527是一款无线发码专用集成电路，采用CMOS工艺制造。

拥有20位内码，可预烧100万组（220）内码组合，降低了重码率。

主要特点1.低静态电流<1ua；2.宽工作电压3.0-12.0V；3.4按键组合输入，可有15个组合按键；4.单端振荡电路，只需一个外围电阻。

5.小体积8脚SOP封装6.与EV1527，RT1527，FP1527完全兼容管脚说明管脚 符号 功能说明 I/O1 OSC 单端振荡电路输入，接电阻至电源 I2 Vcc 电源正3 Vss 电源负4 TXD 编码输出 O5 K0按键输入，内接下拉电阻 I6 K17 K28 K3极限参数符号 参数 条件 范围 单位Vcc 电源电压 -0.3~12 V VI 输入电压 -0.3~Vcc+0.3 VVO 输出电压 -0.3~Vcc+0.3 VTst 储藏温度 -40~125 ℃Top 工作温度 -20~70 ℃Pdis 最大功耗 Vcc=12V 300 mW电气特性 参数条件符号 最小 典型 最大 单位工作电压 Vcc 3.0 5 12 V 静态电流 Vcc=12V ,OSC stop,output UnloadedIsb 1.0 2.0 uA工作电流 Vcc=12V Iop 0.5 0.8 mA 拉电流 Vcc=12V ,V oh=6v ，4脚 Ioh 5 mA 灌电流 Vcc=12V ,V ol=6v ，4脚 Iol 3 mA 工作频率 Fop 80K Hz输出编码的格式同步C0~C19（100万组）D0 D1 D2 D3K0~K3按键组合表（1527）K3 K2 K1 K0 D3 D2 D1 D0 0 0 0 1 0 0 01 0 0 1 0 0 0 1 0 0 0 1 1 0 0 1 1 0 1 0 0 0 1 0 0 0 1 0 1 0 1 0 1 0 1 1 0 0 1 1 0 0 1 1 1 0 1 1 1 1 0 0 0 1 0 0 0 1 0 0 1 1 0 0 1 1 0 1 0 1 0 1 0 1 0 1 1 1 0 1 1 1 1 0 0 1 1 0 0 1 1 0 1 1 1 0 1 1 1 1 0 1 1 1 0 11111111同步：DATA （0）：DATA （1）：振荡阻值和数据宽度（TD）对应表3V 4V 5V 6V 7V 8V 9V 10V 11V 12V 39K 420μs 348μs 324μs 308μs 296μs 288μs 284μs 280μs 276μs 268μs43K 440μs 368μs 342μs 328μs 320μs 312μs 308μs 304μs 296μs 292μs47K 456μs 384μs 360μs 348μs 336μs 328μs 328μs 320μs 316μs 312μs51K 476μs 408μs 384μs 372μs 356μs 360μs 352μs 344μs 340μs 340μs56K 500μs 436μs 412μs 400μs 388μs 388μs 380μs 376μs 368μs 364μs62K 524μs 460μs 440μs 428μs 420μs 416μs 408μs 404μs 400μs 396μs68K 556μs 492μs 472μs 464μs 456μs 448μs 444μs 440μs 436μs 432μs75K 576μs 520μs 504μs 496μs 488μs 480μs 472μs 472μs 472μs 464μs82K 616μs 552μs 536μs 536μs 520μs 520μs 512μs 512μs 504μs 504μs91K 648μs 600μs 584μs 576μs 576μs 568μs 560μs 560μs 560μs 552μs 100K 696μs 632μs 632μs 624μs 624μs 624μs 608μs 608μs 608μs 608μs 120K 784μs 736μs 728μs 728μs 728μs 720μs 720μs 712μs 712μs 712μs 150K 904μs 872μs 872μs 872μs 872μs 872μs 872μs 864μs 864μs 864μs 180K 1.05 ms 1.04 ms 1.04 ms 1.04 ms 1.05 ms 1.05 ms 1.05 ms 1.05 ms 1.05 ms 1.04 ms 200K 1.12 ms 1.10 ms 1.10 ms 1.12 ms 1.13 ms 1.13 ms 1.15 ms 1.13 ms 1.13 ms 1.13 ms 220K 1.21 ms 1.21 ms 1.23 ms 1.24 ms 1.24 ms 1.26 ms 1.26 ms 1.26 ms 1.24 ms 1.24 ms 240K 1.29 ms 1.31 ms 1.32 ms 1.34 ms 1.36 ms 1.36 ms 1.36 ms 1.36 ms 1.37 ms 1.37 ms 270K 1.44 ms 1.44 ms 1.48 ms 1.50 ms 1.52 ms 1.53 ms 1.53 ms 1.53 ms 1.53 ms 1.53 ms 300K 1.56 ms 1.60 ms 1.61 ms 1.64 ms 1.68 ms 1.69 ms 1.69 ms 1.69 ms 1.69 ms 1.69 ms 330K 1.69 ms 1.71 ms 1.77 ms 1.80 ms 1.82 ms 1.84 ms 1.85 ms 1.85 ms 1.85 ms 1.85 ms 360K 1.80 ms 1.85 ms 1.90 ms 1.96 ms 2.00 ms 2.00 ms 2.00 ms 2.00 ms 2.00 ms 2.00 ms 390K 1.96 ms 2.00 ms 2.08 ms 2.12 ms 2.16 ms 2.20 ms 2.20 ms 2.20 ms 2.20 ms 2.20 ms 430K 2.12 ms 2.16 ms 2.24 ms 2.32 ms 2.32 ms 2.32 ms 2.36 ms 2.36 ms 2.40 ms 2.36 ms 470K 2.24 ms 2.36 ms 2.44 ms 2.52 ms 2.52 ms 2.56 ms 2.60 ms 2.56 ms 2.60 ms 2.56 ms 510K 2.40 ms 2.52 ms 2.60 ms 2.68 ms 2.76 ms 2.76 ms 2.80 ms 2.76 ms 2.76 ms 2.80 ms 560K 2.60 ms 2.72 ms 2.84 ms 2.92 ms 2.96 ms 3.00 ms 3.04 ms 3.04 ms 3.04 ms 3.04 ms 620K 3.00 ms 3.20 ms 3.36 ms 3.44 ms 3.52 ms 3.52 ms 3.56 ms 3.56 ms 3.56 ms 3.56 ms 680K 3.12 ms 3.28 ms 3.44 ms 3.56 ms 3.60 ms 3.64 ms 3.68 ms 3.68 ms 3.72 ms 3.68 ms 750K 3.48 ms 3.68 ms 3.92 ms 4.04 ms 4.08 ms 4.16 ms 4.16 ms 4.20 ms 4.20 ms 4.24 ms 820K 3.80 ms 4.04 ms 4.24 ms 4.36 ms 4.44 ms 4.48 ms 4.56 ms 4.56 ms 4.60 ms 4.56 ms 910K 4.16 ms 4.48 ms 4.68 ms 4.84 ms 4.96 ms 5.00 ms 5.08 ms 5.08 ms 5.12 ms 5.08 ms1、表中数据为1位数据（data0或data1）的宽度TD；2、一帧码的宽度为32*TD；3、由于受制造工艺、温度、电压、应用环境等的影响，最大会有20%的偏差，应用时应加以考虑。

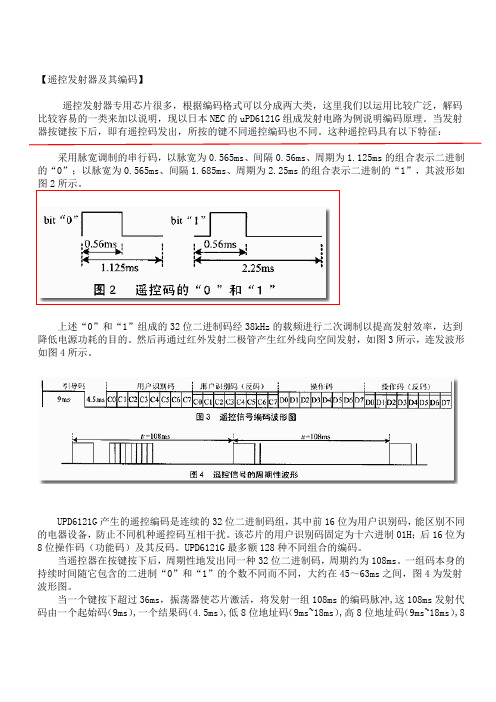

【遥控发射器及其编码】遥控发射器专用芯片很多，根据编码格式可以分成两大类，这里我们以运用比较广泛，解码比较容易的一类来加以说明，现以日本NEC的uPD6121G组成发射电路为例说明编码原理。

当发射器按键按下后，即有遥控码发出，所按的键不同遥控编码也不同。

这种遥控码具有以下特征：采用脉宽调制的串行码，以脉宽为0.565ms、间隔0.56ms、周期为1.125ms的组合表示二进制的“0”；以脉宽为0.565ms、间隔1.685ms、周期为2.25ms的组合表示二进制的“1”，其波形如图2所示。

上述“0”和“1”组成的32位二进制码经38kHz的载频进行二次调制以提高发射效率，达到降低电源功耗的目的。

然后再通过红外发射二极管产生红外线向空间发射，如图3所示，连发波形如图4所示。

UPD6121G产生的遥控编码是连续的32位二进制码组，其中前16位为用户识别码，能区别不同的电器设备，防止不同机种遥控码互相干扰。

该芯片的用户识别码固定为十六进制01H；后16位为8位操作码（功能码）及其反码。

UPD6121G最多额128种不同组合的编码。

当遥控器在按键按下后，周期性地发出同一种32位二进制码，周期约为108ms。

一组码本身的持续时间随它包含的二进制“0”和“1”的个数不同而不同，大约在45～63ms之间，图4为发射波形图。

当一个键按下超过36ms，振荡器使芯片激活，将发射一组108ms的编码脉冲,这108ms发射代码由一个起始码（9ms）,一个结果码（4.5ms）,低8位地址码（9ms~18ms）,高8位地址码（9ms~18ms）,8位数据码（9ms~18ms）和这8位数据的反码（9ms~18ms）组成。

如果键按下超过108ms仍未松开，接下来发射的代码（连发代码）将仅由起始码（9ms）和结束码（2.5ms）组成。

代码格式（以接收代码为准，接收代码与发射代码反向）① 位定义③ 连发代码格式注：代码宽度算法：16位地址码的最短宽度：1.12×16=18ms 16位地址码的最长宽度：2.24ms×16=36ms已知8位数据代码及其8位反代码的宽度和不变：（1.12ms+2.24ms）×8=27ms∴ 32位代码的宽度为（18ms+27ms）~(36ms+27ms)1． 解码的关键是如何识别“0”和“1”，从位的定义我们可以发现“0”、“1”均以0.56ms 的低电平开始，不同的是高电平的宽度不同，“0”为0.56ms,“1”为1.68ms,所以必须根据高电平的宽度区别“0”和“1”。

AT11VAT11V学习码门铃芯片描述:目前市场上的门铃大多采用2262编码加2272解码的方案，此方案存在编码量少极易重码，体积大，要手动跳线不易生产等缺点。

为改善以上缺点超通和龙公司专门开发出AT11V学习码门铃芯片,此芯片方案适用于无线遥控门铃产品。

特点:编码芯片采用MT361/TDH1100学习码芯片，特点如下：外部元器件少工作电压：1.8～13.5V(采用《TDH1100应用电路》的接法可以直接用12V电池供电)100万组编码自动延时发射功能（可选）解码芯片采用AT11V芯片，特点如下：标准可学习存储4个遥控器容错能力强自动波特率调整可控制高频接收模块间歇供电，大大降低接收模块功耗可支持两通道输出典型应用无线遥控门铃脚位图：AT11VMT361/MT361/TDH1100TDH1100管脚说明：AT11V 管脚说明：TDH1100极限参数：名称管脚说明VDD1电源正NC 2空脚NC3空脚DEC14功能检测脚1DOUT 5数据输出LED 6LED指示灯输出DEC27功能检测脚2VSS8电源负名称管脚说明VDD 1电源正SCL/STUDY 2外接存储器时钟/学习按键脚SDA 3外接存储器数据脚RFIN 4高频信号输入脚OUT15音频信号1输出脚OUT26音频信号2输出脚（此功能可选）RFPOWER 7高频电源控制脚VSS8电源负符号参数参数范围单位Vcc 电源电压-0.3～13.5V VI 输入电压-0.3～Vcc +0.3V VO 输出电压-0.3～Vcc +0.3V Tst 存储温度-40～125℃Top 工作温度-20～70℃Pdis最大功耗150mWAT11VMT361/MT361/TDH1100TDH1100电气参数：AT11V 极限参数：AT11V 电气参数：符号参数测试条件最小值典型值最大值单位Vcc 电源电压 1.80-12.00V Isb静态电流VCC=12V振荡器停振K0,K1开路1uAIop 工作电流VCC=5V OSC =80KHZ 0.51mA Ioh 输出驱动电流VCC=5V,Voh=2.5V -3mA Iol输出陷电流VCC=5V,Voh=2.5V3mA符号参数参数范围单位Vcc 电源电压-0.3～6.0V VI 输入电压-0.3～Vcc +0.3V VO 输出电压-0.3～Vcc +0.3V Tst 存储温度-40～125℃Top 工作温度0～70℃Pdis最大功耗150mW符号参数测试条件最小值典型值最大值单位Vcc 电源电压 2.0- 5.5V Icc平均工作电流VCC=4.5V0.12mAAT11VAT11V 学习码门铃芯片方案与2262/2272门铃方案对比表：序号比对项目AT11V 学习码2262/2272固定码1编码地址1048576组6561组2发射芯片编码方式出厂时已自动设定好要手动跳线3对码方式学习型，只要发射机与接收机无线对码即可使用接收端要手动跳线，且要与发射机跳线一致才可使用，不易生产且容易出错4如要新增遥控器直接无线对码，无需拆开遥控器和接收机手动跳线对码，要拆开遥控器和接收机5高频接收模块电源可以控制高频接收模块间歇供电，大大降低接收模块功耗不可控制高频接收模块电源6发射与接收振荡电阻匹配接收机采用自动波特率调整接收，接收机无需外接振荡电阻，更不需要与发射机匹配接收机的振荡电阻与发射机的振荡电阻要按要求配对才能使用7封装脚数发射芯片：8脚接收芯片：8脚发射芯片：18脚或20脚接收芯片：18脚或20脚封装信息1封装标识信息8引脚SOIC（150mil）示例AT11V 2封装详细信息。
