基于ns—3构建计算机网络教学仿真平台【摘要】计算机网络原理课程抽象、复杂，基于ns-3构建计算机网络教学仿真平台有助于提高学生的学习兴趣。

【关键词】计算机网络；网络模拟；ns-3；可视化《计算机网络原理》概念抽象、协议繁琐，传统的理论教学以板书或者PPT 进行理论讲解，枯燥乏味。

构建基于新型网络模拟器ns-3[1]构建计算机网络教学仿真平台，能提高计算机网络的教学质量[2]。

1.ns-3简介ns-3广泛汲取了现有优秀开源网络模拟器如ns-2，GTNetS，yans等的成功技术和经验，专门用于教育和研究用途的离散事件模拟器，基于GNU GPLv2许可，可以免费地获取、使用和修改[3-4]。

2.ns-3仿真流程搭建ns-3网络仿真场景和搭建实际网络类似[5-6]，首先生成网络节点（Node），然后为节点安装网络设备（NetDevice）及相应的传输媒体（Channel），接下来安装网络协议，包括应用层（Application），传输层，MAC层，ns-3提供了多个应用层和传输层协议，数据包（Packets）通过协议栈（Protocol stack）向下传递给网络设备（类似于网卡，实现了MAC层和物理层协议），于是如图1所示数据包就像在真实网络中一样流动。

3.ns-3仿真实例通过仿真实例展示基于ns-3构建的计算机网络教学仿真平台的优势。

仿真场景如图2所示，网络分成两部分：基于CSAM/CD协议的有线局域网和点到点的通信链路。

其中节点0是服务器；节点1有两块网卡，一块网卡和局域在一个网段，另一块网卡和服务器在一个网段，负责局域网和服务器的通信。

3.1 仿真脚本下面我给出C++脚本的关键代码（p2p网络的部分，csma网络和其代码类似）：//生成节点：NodeContainer p2pNodes；p2pNodes.Create （2）；//配置网卡信道参数并安装网络设备：PointToPointHelper pointToPoint；pointToPoint.SetDeviceAttribute （“DataRate”，StringValue （“5Mbps”））；pointToPoint.SetChannelAttribute （“Delay”，StringValue （“2ms”））；NetDeviceContainer p2pDevices；p2pDevices = pointToPoint.Install （p2pNodes）；//安装网络协议栈并配置IP地址：InternetStackHelper stack；stack.Install （p2pNodes.Get （0））；Ipv4AddressHelper address；address.SetBase （“10.1.1.0”，”255.255.255.0”）；Ipv4InterfaceContainer p2pInter faces；p2pInterfaces = address.Assign （p2pDevices）；//安装应用程序，Node0为服务器，Node5为客户机：UdpEchoServerHelper echoServer （9）；ApplicationContainer serverApps = echoServer.Install （p2pNodes.Get （0））；UdpEchoClientHelper echoClient （p2pInterfaces.GetAddress （0），9）；//配置路由Ipv4GlobalRoutingHelper：：PopulateRoutingTables （）；//利用追踪系统捕获网络数据包：pointToPoint.EnablePcapAll （“p2p_csma”）；csma.EnablePcap （“p2p_csma”，csmaDevices.Get （0），true）；3.2 网络仿真演示图3是ns-3可视化模块PyViz在线显示实例仿真场景的拓扑结构、网络配置及通信时的画面。

实验一NS3数据中心仿真一、实验要求试用ns3模拟仿真一个数据中心网络，并在多对一和多对多模式下进行试验，然后进行抓包，并分析该网络的吞吐量和瓶颈，最后进行改进。

网络拓扑如下：二、拓扑构建1. 创建网络，安装节点，共有7个交换机和8个主机2.创建CSMA链路，共7个区域，area~area7，并设置它们的属性3.安装协议栈并分配IP地址三、两种模式的实现1.多对一编译2.多对多编译结果如下图：四、仿真结果分析：1.多对一的模式下，在交换机t1上进行抓包分析。

将On-Off Application 的发包速率设为100KBps，用wireshark打开pcap包文件分析。

S3吞吐量图:S7吞吐量图:由上图中所示可知s4和s8此时未发生拥塞，吞吐量比较平均。

现将On-Off Application的发包速率设为200KBps，重新抓包，分析pcap包，此时吞吐量如下图所示：S3吞吐量图：S7吞吐量图：由上图中所示可知，S7发生了拥塞，吞吐量波动较大。

而S3由于经过交换机较少吞吐量相对变化较小。

比较A，B两次实验可得出，在多对一模式下，系统瓶颈在于与用于接收的主机最近的交换机与其他交换机相连接的链路上，在本例中即为area 5。

故可改善，将area 5以及area 1（防止下层带宽不够）的带宽属性为2.0Mbps，同时，On-Off Application的发包速率仍为200KBps，重新抓包pcap分析。

S3吞吐量图：S7吞吐量图：有上图分析可知，此时S3，S7的吞吐量又回到相对均匀稳定的状态，未发生拥塞。

2.在多对多的模式下，在交换机a1上进行抓包分析。

◆将On-Off Application的发包速率设为200KBps，用wireshark打开pcap包文件分析。

此时吞吐量分布相对均匀，未发生拥塞。

◆将On-Off Application的发包速率设为250KBps，重新抓包，分析pcap包文件。

计算机网络实验报告实验3一、实验目的本次计算机网络实验 3 的主要目的是深入理解和掌握计算机网络中的相关技术和概念，通过实际操作和观察，增强对网络通信原理、协议分析以及网络配置的实际应用能力。

二、实验环境本次实验在计算机网络实验室进行，使用的设备包括计算机、网络交换机、路由器等。

操作系统为 Windows 10，实验中使用的软件工具包括 Wireshark 网络协议分析工具、Cisco Packet Tracer 网络模拟软件等。

三、实验内容与步骤（一）网络拓扑结构的搭建使用 Cisco Packet Tracer 软件，构建一个包含多个子网的复杂网络拓扑结构。

在这个拓扑结构中，包括了不同类型的网络设备，如交换机、路由器等，并配置了相应的 IP 地址和子网掩码。

（二）网络协议分析启动 Wireshark 工具，捕获网络中的数据包。

通过对捕获到的数据包进行分析，了解常见的网络协议，如 TCP、IP、UDP 等的格式和工作原理。

观察数据包中的源地址、目的地址、协议类型、端口号等关键信息，并分析它们在网络通信中的作用。

（三）网络配置与管理在实际的网络环境中，对计算机的网络参数进行配置，包括 IP 地址、子网掩码、网关、DNS 服务器等。

通过命令行工具（如 Windows 中的 ipconfig 命令）查看和验证配置的正确性。

（四）网络故障排查与解决设置一些网络故障，如 IP 地址冲突、网络连接中断等，然后通过相关的工具和技术手段进行故障排查和解决。

学习使用 ping 命令、tracert 命令等网络诊断工具，分析故障产生的原因，并采取相应的解决措施。

四、实验结果与分析（一）网络拓扑结构搭建结果成功构建了包含多个子网的网络拓扑结构，各个设备之间能够正常通信。

通过查看设备的状态指示灯和配置信息，验证了网络连接的正确性。

（二）网络协议分析结果通过 Wireshark 捕获到的数据包，清晰地看到了 TCP 三次握手的过程，以及 IP 数据包的分片和重组。

计算机网络实验

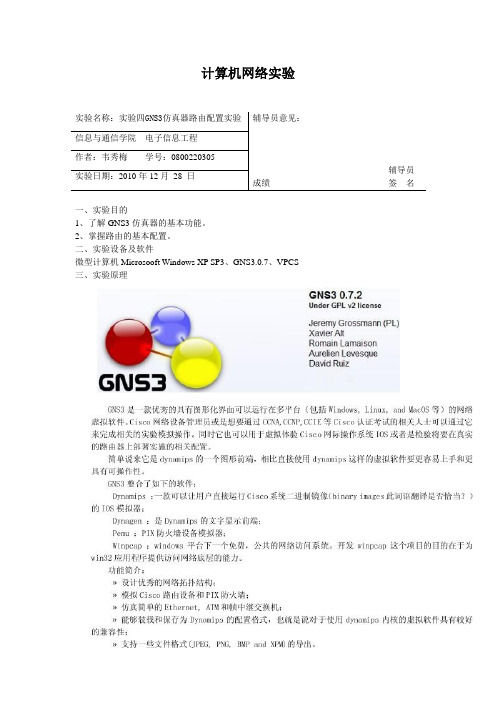

实验名称：实验四GNS3仿真器路由配置实验 辅导员意见：
辅导员 成绩 签 名
信息与通信学院 电子信息工程 作者：韦秀梅 学号：0800220305 实验日期：2010年12月 28 日
一、实验目的
1、了解GNS3仿真器的基本功能。

2、掌握路由的基本配置。

二、实验设备及软件
微型计算机Microsooft Windows XP SP3、GNS3.0.7、VPCS
三、实验原理
四、实验过程及结果
1、使用GNS3软件把电脑VPC1连接到一个3700平台的路由器R1，并启动路由器。

结果如下图：
2、进入Telnet到R1进行基本的配置。

结果如下图：
3、查看R1信息：show ip int brief；show run。

4、运行VPCS进行如下操作：
5、打开R1测试与VPC1的连通性。

五、实验总结
通过本次实验，我了解了GNS3仿真器的基本功能以及基本的操作，同时掌握了如何对路由进行基本的配置。

计算机网络实验报告精选（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如报告总结、合同协议、心得体会、演讲致辞、策划方案、职场文书、党团资料、教案资料、作文大全、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample essays, such as report summaries, contract agreements, insights, speeches, planning plans, workplace documents, party and youth organization materials, lesson plans, essay compilations, and other sample essays. If you would like to learn about different sample formats and writing methods, please stay tuned!计算机网络实验报告精选随着社会不断地进步，报告使用的频率越来越高，报告具有语言陈述性的特点。

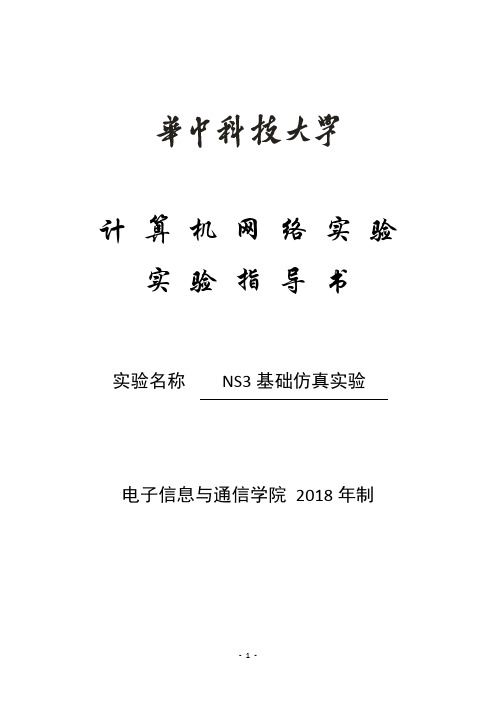

计算机网络实验实验指导书实验名称NS3基础仿真实验电子信息与通信学院2018年制一、实验目的1．了解网络仿真的意义2．熟悉NS-3的基本语句3．安装并熟悉使用NS-34．用NS-3搭建最基本的网络仿真场景二、实验背景(一)网络仿真技术近年来，随着计算机和网络通信技术的不断发展，网络技术的研究也进入到了一个飞速发展的时期。
