无压边装置的首次拉深模

拉深模具的设计拉深模具的分类及典型结构拉深模按其工序顺序可分为首次拉深模和后续各工序拉深模，它们之间的本质区别是压边圈的结构和定位方式上的差异。

按拉伸模使用的冲压设备又可分为单动压力机用拉深模、双动压力机用拉深模及三动压力机用拉深模，它们的本质区别在于压边装置的不同(弹性压边和刚性压边)。

按工序的组合来分，又可分为单工序拉深模、复合模和级进式拉深模。

此外还可按有无压边装置分为无压边装置拉深模和有压边装置拉深模等。

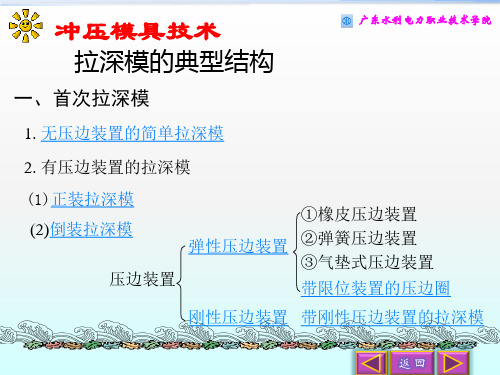

下面将介绍几种常见的拉深模典型结构。

1一凸模； 2一定位板； 3一凹模； 4一下模座图 1 无压边装置的首次拉深模1．首次拉深模(1) 无压边装置的首次拉深模(图1)此模具结构简单,常用于板料塑性好,相对厚度时的拉深。

工件以定位板 2 定位，拉深结束后的卸件工作由凹模底部的台阶完成，拉深凸模要深入到凹模下面，所以该模具只适合于浅拉深。

(2) 具有弹性压边装置的首次拉深模这是最广泛采用的首次拉深模结构形式(图2)压边力由弹性元件的压缩产生。

这种装置可装在上模部分( 即为上压边 ) ，也可装在下模部分( 即为下压边 ) 。

上压边的特征是由于上模空间位置受到限制，不可能使用很大的弹簧或橡皮，因此上压边装置的压边力小，这种装置主要用在压边力不大的场合。

相反，下压边装置的压边力可以较大，所以拉深模具常采用下压边装置。

(3) 落料首次拉深复合模图 3 为在通用压力机上使用的落斜首次拉深复合模。

它一般采用条料为坯料，故需设置导料板与卸料板。

拉深凸模 9 的顶面稍低于落料凹模 10 ，刃面约一个料厚，使落料完毕后才进行拉深。

拉深时由压力机气垫通过顶杆 7 和压边圈 8 进行压边。

拉深完毕后靠顶杆 7 顶件，卸料则由刚性卸料板 2 承担。

1一凸模； 2一上模座； 3一打料杆； 4一推件块； 5一凹模；6一定位板； 7一压边圈； 8一下模座； 9一卸料螺钉图 2 有压边装置的首次拉深模(4) 双动压力机上使用的首次拉滦模(图 4) 因双动压力机有两个滑块，其凸模1 与拉深滑块( 内滑块 ) 相连接，而上模座 2(上模座上装有压边圈3) 与压边滑块(外滑块)相连。

2023年工具钳工（中级）参考题库含答案（图片大小可自由调整）第1卷一.全能考点(共50题)1.【单选题】常用的压力油装置有()A、齿轮泵B、柱塞泵C、高压泵D、吁片泵2.【判断题】为保证精密夹具装配后的测量精度，必须采用高精度的量具和量仪3.【单选题】划线在选择尺寸基准时，应使划线的尺寸基准与图样上的什么基准一致()。

A、测量基准；B、设计基准；C、工艺基准；D、测量基准4.【单选题】企业的竞争力与职业道德建设的关系是()A、互不相关B、相辅相承关系C、源泉与动力关系D、局部与全局关系5.【判断题】()回转式钻模用于加工工件上同一圆周上平行孔系或加工分布在同一圆周上的径向孔系。

6.【单选题】下列情况中表达错误的是()。

A、标准麻花钻头的两个主切削刃有对称度要求B、轴上加工键槽的两个工作面有对称度要求C、900V型架的两个斜面只要保证夹角为900就可以，无对称度要求D、三爪卡盘的三个卡爪有对称度要求7.【单选题】压边圈能预防板料在冲压过程中产生()现象A、起皱B、变形C、振动D、松动8.【单选题】()是光学量仪类的。

A、电接触式量仪B、万能测长仪C、扭簧比较仪D、水平仪9.【单选题】对大、中型冲模，凸、凹模有裂纹和局部损坏时，用()进行修补。

A、更换凸模B、更换凹模C、电焊法D、粘接法10.【单选题】装配图的读图方法从明细栏和()可知零件的数量和种类。

A、序号B、零件图C、标题栏D、技术文件11.【单选题】排量大、体积大、转速低、可以直接与工作机构连接，不需要减速装置的是()液压马达。

A、叶片式B、齿轮式C、轴向柱塞式D、径向柱塞式12.【判断题】设备中运行机构自身的运动频率和设备的自身频率相同时，将会产生破坏性的共振现象13.【判断题】注射模具安装后合模时，动、定模压板不能有间隙。

14.【单选题】()属于数控万能工具铣床。

A、XK5032B、XKA716C、UF-41D、XQJ503215.【判断题】调整X52K型铣床主轴径向间隙，是通过修磨主轴前端的整圆垫圈实现的。

2023年工具钳工（中级）备考押题二卷合一带答案（图片大小可自由调整）全文为Word可编辑，若为PDF皆为盗版，请谨慎购买！第1卷一.全能考点(共100题)1.【单选题】异形脚手架所用缆风绳应选用直径大于等于（）mm的钢丝绳，不得用钢筋代替。

A、2B、5C、10D、12参考答案：C2.【判断题】在设计改进各种高难度的工艺装配时，可以依照工件的技术要求，工艺装备的设计原理，设计改进的工艺装备，这种方法对于任何生产厂家及任何方式都适应参考答案：×3.【单选题】关于三坐标测量机下面说法错误的是().A、可以进行几何尺寸的测量B、可以进行相互位置精度测量C、可以划线，定中心，钻孔等D、不可以对连续曲面进行扫描参考答案：D4.【单选题】滚动导轨的预紧力应()载荷。

A、大于B、等于C、小于D、大于或小于参考答案：A5.【单选题】国产GJ101型测微准直望远镜，其光轴与外镜管的几何轴线的平行度误差不大于()。

A、5＂B、4＂C、3＂D、1＂参考答案：D6.【单选题】可调支撑使用时其有()基本环节。

A、二B、三C、四D、五参考答案：A7.【单选题】企业的竞争力与职业道德建设的关系是()A、互不相关B、相辅相承关系C、源泉与动力关系D、局部与全局关系参考答案：C8.【判断题】《建筑法》规定，建筑施工企业应当遵守有关环境保护和安全生产的法律、法规的规定。

参考答案：√9.【单选题】在成对使用的轴承内圈或外圈之间加衬垫，不同厚度的衬垫可得到()预紧力。

A、不同的B、相同的C、一定的D、不能确定的参考答案：A10.【单选题】有关诚实守信与办事公正合法的职业道德说法错误的是()。

A、诚信原则是公司企业文化的基本准则B、全体员工应该讲求诚信，诚信做事、诚信待人、诚信待己C、适当发布虚假、片面信息误导合作伙伴和客户也是商业活动的需要D、员工应真实报告自己的工作情况，确保报告信息完整、真实、准确，禁止虚报、瞒报等弄虚作假情况出现参考答案：C11.【单选题】光学分度头的目镜视场中双线的刻度值为()。

1.板料拉伸变形过程及特点；在拉深过程中，毛坯受凸模拉深力的作用，在凸缘毛坯的径向产生拉伸应力 ,切向产生压缩应力.在它们的共同作用下，凸缘变形区材料发生了塑性变形，并不断被拉入凹模内形成筒形拉深件。

拉深后工件底部的网格变化很小,而侧壁上的网格变化很大,以前的扇形毛坯网格变成了拉深后的矩形网格。

2.拉伸过程中各部分的应力与应变状态及分析1.平面凸缘部分主要变形区2.凹模圆角区过渡区3。

筒壁部分传力区4。

凸模圆角部分过渡区5。

圆筒底部分小变形区3.拉伸成形的障碍及防止措施；一、起皱,影响起皱的因素：1。

凸缘部分材料的相对厚度2。

切向压应力的大小3。

材料的力学性能4.凹模工作部分的几何形状。

防止措施：采用压边圈。

二、拉裂防止拉裂：可根据板材的成形性能，采用适当的拉深比和压边力，增加凸模的表面粗糙度，改善凸缘部分变形材料的润滑条件，合理设计模具工作部分的形状,选用拉深性能好的材料。

三、硬化加工硬化的好处是使工件的强度和刚度高于毛坯材料，但塑性降低又使材料进一步拉深时变形困难.4.筒形零件拉伸工艺（毛坯尺寸计算原则、计算公式、拉伸系数及影响因素、首次与后续拉伸的异同、拉伸次数与拉伸系数的确定）；一、圆筒件拉深零件毛坯尺寸的计算二、拉深系数的计算和拉深次数的确定三、拉深压力机的选择5.阶梯形零件的拉伸顺序安排；1。

拉深次数的确定 2.拉深方法的确定6.(曲面、球面、抛物面及锥形)拉伸方法；1.球面零件拉深方法:球面零件可分为半球形件和非半球形件两大类。

2.抛物面零件拉深方法：（1）浅抛物面形件，因其高径比接近球形，因此拉深方法同球形件。

(2)深抛物面形件，其拉深难度有所提高。

这时为了使毛坯中间部分紧密贴模而又不起皱,通常需采用具有拉深筋的模具以增加径向拉应力。

7。

盒形件拉伸变形特点1.根据网格的变化可知盒形件拉深有以下变形特点:（1）盒形件拉深的变形性质与圆筒件一样，也是径向伸长,切向缩短。

(2）变形的不均匀导致应力分布不均匀。

一、判断题1．对于落料件，决定与孔类零件配合性质的是它的最大尺寸。

即落料尺寸=凸模尺寸。

( 错 ) 2．冲压模模架是由上、下模座、模柄及导向装置组成，一般为标准件。

（对）3．首次拉深模是把坯料拉压成外形更小而厚度没有明显变化的空心体模具。

（对）4．决定圆筒件是否拉断的主要因素是毛坯凸缘处的阻力和筒壁的承载能力。

（对）5．模具的安装一般先装下模，后装上模。

（错）6．对于精度要求高，生产批量较大的冲裁件，多采用有导板的冲裁模。

（错）7．.正应力用σ表示，切应力用τ表示。

（对）8．在冲压生产中，利用模具强迫平板毛坯局部凸起变形和强迫空心件或管装件沿径向向外扩张的成形工序统称挤压。

（对）9．冲裁凸、凹模的工作端部要求有光滑的圆角。

（对）10．弯曲可能是成形工序也可能是分离工序。

（对）14．胀形过程中不会产生失稳起皱现象，而且在胀形充分时工件表面很光滑。

（对）15．弯曲件的形状可以任意安排，但弯曲半径应该尽量左右一致，以保证板料不会因摩擦阻力不均而产生滑动，造成工件偏移。

（错）16．拉深系数是拉深变形程度的标志，拉深系数过大，拉深变形程度大，拉深次数增加，成本提高；拉深系数过小，拉深变形程度过小，拉深可能无法进行。

（错）17．由于冲裁过程中材料产生一定的弹性变形，冲裁件产生“回弹”现象，使冲裁件的尺寸与凸模和凹模尺寸不符，从而影响其精度（错）18．无压边装置的首次拉深模结构简单，制造方便，由于拉深凸模要深入凹模，所以该模具只适用与深拉深。

（错）19．冲裁凸、凹模的工作端部要求有光滑的圆角。

（对）20．塑性和变形抗力是两个不同的概念。

前者反映塑性变形的难易程度，后者反映材料塑性变形的能力。

（对）22．冲裁间隙确定的总原则是在满足冲裁件的尺寸精度的要求下，间隙值一般取偏小值，这样可以降低冲裁力和提高模具寿命。

（对）23．拉深制件的口部不允许有任何回弹，而且必须保证整形或切边后能达到断面及高度的尺寸要求。

（错）24．制件的尺寸大或有尖突的复杂形状，搭边值要取大些。
