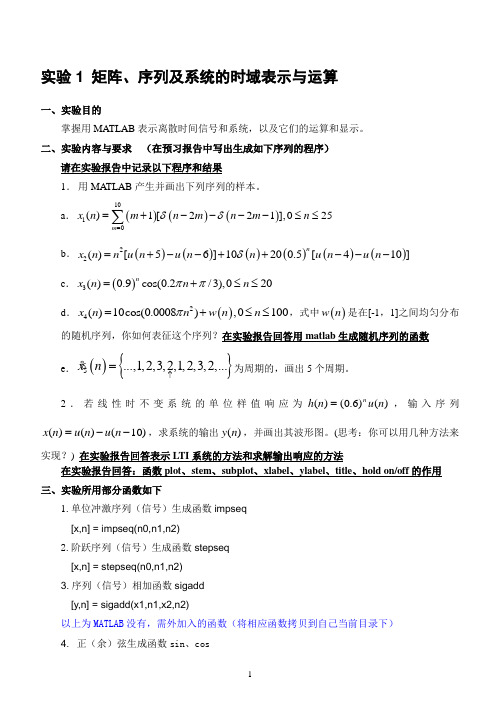

实验1 矩阵、序列及系统的时域表示与运算一、实验目的掌握用MA TLAB 表示离散时间信号和系统，以及它们的运算和显示。
二、实验内容与要求 （在预习报告中写出生成如下序列的程序） 请在实验报告中记录以下程序和结果1． 用MA TLAB 产生并画出下列序列的样本。
a ．()()()1010()1[221],025m x n m n m n m n δδ==+----≤≤∑b ．()()()()()()22()[56]10200.5[410]n x n n u n u n n u n u n δ=+--++---c ．()3()0.9cos(0.2/3),020n x n n n ππ=+≤≤d ．()24()10cos(0.0008),0100x n n w n n π=+≤≤，式中()w n 是在[-1，1]之间均匀分布的随机序列，你如何表征这个序列？在实验报告回答用matlab 生成随机序列的函数e ．(){}5...,1,2,3,2,1,2,3,2,...x n ↑= 为周期的，画出5个周期。
2．若线性时不变系统的单位样值响应为)()6.0()(n u n h n =，输入序列)10()()(--=n u n u n x ，求系统的输出)(n y ，并画出其波形图。
(思考：你可以用几种方法来实现？) 在实验报告回答表示LTI 系统的方法和求解输出响应的方法在实验报告回答：函数plot 、stem 、subplot 、xlabel 、ylabel 、title 、hold on/off 的作用三、实验所用部分函数如下1.单位冲激序列（信号）生成函数impseq[x,n] = impseq(n0,n1,n2)2.阶跃序列（信号）生成函数stepseq[x,n] = stepseq(n0,n1,n2)3.序列（信号）相加函数sigadd[y,n] = sigadd(x1,n1,x2,n2)以上为MATLAB 没有，需外加入的函数（将相应函数拷贝到自己当前目录下）4. 正（余）弦生成函数sin 、cosy = sin(x) ,y = cos(x) (注意:x以弧度为单位)5. 随机序列生成函数rand，用法如：Y = rand (n) 生成n×n阶的均匀分布随机阵；Y = rand (m, n) 生成m×n阶的随机阵；rand 返回在[0，1]区间上的一个随机数；将上面的rand写成randn则可以生成均值为0、方差为1的正态分布的随机变量。
目录第1章Code Composer Studio 入门指导 (1)第2章实验指导 (6)2.1 数据存取实验 (6)2.2 定时器实验 (10)2.3 音频信号发生实验 (14)2.4 直流电机控制实验 (18)第1章Code Composer Studio 入门指导一.实验目的1.掌握Code Composer Studio2.2 的安装和配置。
2.了解DSP 开发系统和计算机与目标系统的连接方法。
3.了解Code Composer Studio 2.2 软件操作环境和基本功能，了解TMS320C2xxx 软件开发过程。
⑴学习创建工程和管理工程的方法。
⑵了解基本的编译和调试功能。
⑶学习使用观察窗口。
⑷了解图形功能的使用。
二.实验设备1.PC 兼容机一台；操作系统为Windows2000 (或WindowsNT、Windows98、WindowsXP)，以下假定操作系统为Windows2000。
2.ICETEK-LF2407-USB-EDU(或ICETEK-LF2407-PP-EDU)实验箱一台。
B 连接电缆一条(如使用PP 型仿真器换成并口电缆一条)。
三.实验原理★开发TMS320C2xxx 应用系统一般需要以下几个调试工具来完成：*软件集成开发环境(Code Composer Studio 2.2)：完成系统的软件开发，进行软件和硬件仿真调试。
它也是硬件调试的辅助手段。
*开发系统(ICETEK 5100 USB 或ICETEK 5100 PP)：实现硬件仿真调试时与硬件系统的通信，控制和读取硬件系统的状态和数据。
*评估模块(ICETEK LF2407-A 或ICETEK LF2407-C 等)：提供软件运行和调试的平台和用户系统开发的参照。
★Code Composer Studio 2.2 主要完成系统的软件开发和调试。
它提供一整套的程序编制、维护、编译、调试环境，能将汇编语言和C 语言程序编译连接生成COFF (公共目标文件)格式的可执行文件，并能将程序下载到目标DSP 上运行调试。
实验准备第一章 CCS介绍1.1 CCS功能CCS 是TI 公司推出的功能强大的软件开发环境，现在该集成软件环境可以用于TI 各系列DSP 系统的软件程序开发。
CCS 主要具有以下特性和功能：集成可视化代码编辑界面，可以直接编写C/C++、汇编、头文件以及CMD 文件等；集成代码生成工具，包括汇编器、C 编译器、C++编译器和链接器等；集成基本调试工具，可以完成执行代码的装入、寄存器和存储器的查看、反汇编器、变量窗口的显示等功能，同时还支持C 源代码级的调试；支持多DSP 的调试；集成断点工具，包括设置硬件断点、数据空间读/写断点，条件断点等；集成探针工具（Probe Points），可用于算法仿真，数据监视等用途；提供代码分析工具（Profile Points），可用于计算某段代码执行时消耗的时钟数，从而能够对代码的执行效率做出评估；提供数据的图形显示工具，可绘制时域/频域波形等图像；支持通过GEL （通用扩展语言）来扩展CCS 的功能，可以实现用户自定义的控制面板/菜单、自动修改变量或配置参数等功能；支持RTDX （实时数据交换）技术，可在不打断目标系统运行的情况下，实现DSP 与其他应用程序（OLE ）间的数据交换；提供开放式的plug-ins 技术，支持其他第三方的ActiveX 插件，支持包括软件仿真在内的各种仿真器（需要安装相应的驱动程序）；提供DSP/BIOS工具，增强了对代码的实时分析能力，如分析代码的执行效率、调度程序执行的优先级、方便了对系统资源的管理或使用（代码/数据空间的分配、中断服务程序的调用、定时器的使用等等），减小了开发人员对DSP 硬件知识的依赖程度，从而缩短了软件系统的开发进程。
1.2 CCS界面CCS 的主界面如图1.1所示。
工程管理器主要用于统一管理各工程中所包含的文件，在工程管理器窗口中，可以添加、删除、激活和编辑工程中的源文件，同时也可以对编译器、汇编器和链接器的参数进行设置。
DSP实验教案范文一、实验目的：1.了解数字信号处理(DSP)的基本概念和原理。
2.掌握DSP实验中使用的基本仪器和设备。
3.学会使用MATLAB进行DSP实验仿真。
4.熟悉DSP实验中常用的算法和技术。
5.培养学生的分析和解决问题的能力。
二、实验内容：1.DSP基本原理实验：1.1数字信号的采集与重构。
1.2数字滤波器设计与实现。
1.3快速傅里叶变换(FFT)的原理和应用。
2.语音信号处理实验：2.1语音信号的特征提取。
2.2语音信号的降噪和增强。
2.3语音信号的压缩与解压缩。
3.图像信号处理实验：3.1图像的滤波与增强。
3.2图像的分割与识别。
3.3图像的压缩与解压缩。
4.VLSI实验：4.1VLSI设计流程与工具介绍。
4.2VLSI数字滤波器设计与实现。
4.3VLSI图像处理器设计与实现。
三、实验步骤：1.实验前准备：1.1阅读相关教材和实验指导书。
1.2准备实验所需的仪器、设备和软件。
1.3清理实验平台，确保安全和正常工作。
2.实验过程：2.1DSP基本原理实验：2.1.1数字信号的采集与重构实验：在MATLAB环境中使用声卡进行音频采集，将采集到的模拟信号进行数字化处理，并将数字信号重构为模拟信号并输出。
通过比较输入信号和输出信号的差异来验证数字信号的采集和重构过程。
2.1.2数字滤波器设计与实现实验：使用MATLAB对滤波器进行设计和仿真，包括滤波器类型的选择、滤波器参数的确定和滤波器的实现。
通过比较滤波器前后信号的频谱和时域波形来验证滤波器的效果。
2.1.3快速傅里叶变换(FFT)实验：使用MATLAB对信号进行FFT变换，并观察变换结果的频谱和时域波形。
通过对比不同信号的FFT结果，分析信号的频谱特性和频域变化。
2.2语音信号处理实验：2.2.1语音信号的特征提取实验：使用MATLAB对语音信号进行预处理，包括语音信号的分段、端点检测和去除噪声。
通过计算和提取语音信号的特征参数，如基频、共振峰等，来分析语音信号的特征。
DSP原理及应用实验手册目录实验1 Code Composer Studio入门 (1)实验2 定时器实验 (4)实验3、步进电机控制 (9)实验4 直流电机控制 (11)实验1 Code Composer Studio 入门一、实验目的1．掌握Code Composer Studio3.3的配置步骤过程。
2．了解Code Composer Studio 3.3软件的操作环境和基本功能，了解TMS320C24x 软件开发过程。
3．学习创建工程和管理工程的方法，了解基本的编译和调试功能，学习使用观察窗口，了解图形功能的使用。
二、实验设备PC 兼容机一台，操作系统为Windows XP ，安装Code Composer Studio 3.3软件，TMS320C24x 开发板。
三、实验原理Code Composer Studio 3.3主要完成系统的软件开发和调试。
它提供一整套的程序编制、维护、编译、调试环境，能将汇编语言和C 语言程序编译连接生成COFF （公共目标文件）格式的可执行文件，并能将程序下载到目标DSP 上运行调试。
用户系统的软件部分可以由CCS 建立的工程文件进行管理，工程一般包含： -源程序文件：C 语言或汇编语言文件（*.C 或*.ASM ） -头文件（*.H ）-命令文件（*.CMD ） -库文件（*.LIB, *.OBJ)四、实验步骤用仿真器把电脑和2407开发板进行连接。
实验步骤：设置CCS 仿真环境—启动CCS —新建工程—添加文件—编译工程—下载—调试—查看运行过程和结果。
1．设置Code Composer Studio 3.3仿真环境（硬件仿真）。
操作：双击桌面上图1-1所示图标，在出现的窗口中按图1-2所示的标号顺序删除原有的配置（若DSP 芯片和仿真器相同，可以直接点击 Save &Quit 后进入步骤3）。
接下来按图1-3所示的标号顺序进行设置。
（选择仿真器类型，选择DSP 芯片，添加.gel 文件）图1-1 CCS 设置图标① 鼠标右键单击此项② 鼠标左键单击删除此配置 图1-2 移除设置窗口中的原有设备3．启动Code Composer Studio 3.3操作：双击桌面上CCS 3.3图标启动CCS3.3（也可以在退出CCS 3.3设置环境时启动CCS 3.3）。
