正弦交流电基本概念测试题
- 格式:doc
- 大小:98.00 KB
- 文档页数:4

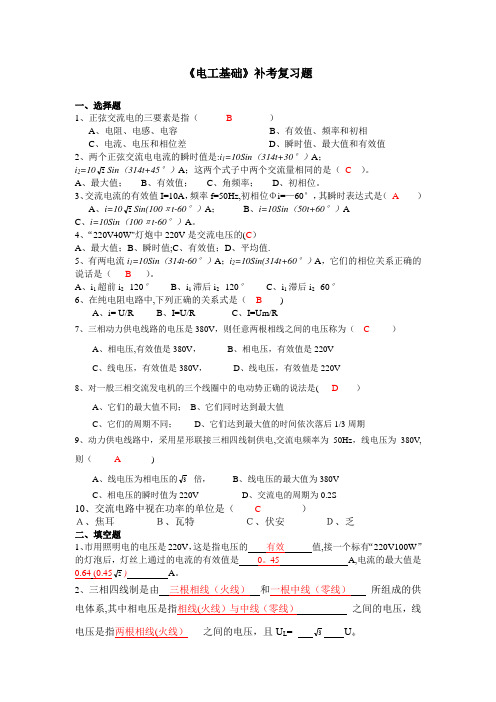

《电工基础》补考复习题一、选择题1、正弦交流电的三要素是指( B )A、电阻、电感、电容B、有效值、频率和初相C、电流、电压和相位差D、瞬时值、最大值和有效值2、两个正弦交流电电流的瞬时值是:i1=10Sin(314t+30°)A;i2=102Sin(314t+45°)A;这两个式子中两个交流量相同的是(C)。
A、最大值;B、有效值;C、角频率;D、初相位。
3、交流电流的有效值I=10A,频率f=50Hz,初相位Φi=—60°,其瞬时表达式是(A)A、i=102Sin(100πt-60°)A;B、i=10Sin(50t+60°)AC、i=10Sin(100πt-60°)A。
4、“220V40W"灯炮中220V是交流电压的(C)A、最大值;B、瞬时值;C、有效值;D、平均值.5、有两电流i1=10Sin(314t-60°)A;i2=10Sin(314t+60°)A,它们的相位关系正确的说话是(B)。
A、i1超前i2 120°B、i1滞后i2 120°C、i1滞后i2 60°6、在纯电阻电路中,下列正确的关系式是(B)A、i= U/RB、I=U/RC、I=Um/R7、三相动力供电线路的电压是380V,则任意两根相线之间的电压称为(C)A、相电压,有效值是380V,B、相电压,有效值是220VC、线电压,有效值是380V,D、线电压,有效值是220V8、对一般三相交流发电机的三个线圈中的电动势正确的说法是( D)A、它们的最大值不同;B、它们同时达到最大值C、它们的周期不同;D、它们达到最大值的时间依次落后1/3周期9、动力供电线路中,采用星形联接三相四线制供电,交流电频率为50Hz,线电压为380V,则(A)A、线电压为相电压的3倍,B、线电压的最大值为380VC、相电压的瞬时值为220VD、交流电的周期为0.2S10、交流电路中视在功率的单位是(C)A、焦耳B、瓦特C、伏安D、乏二、填空题1、市用照明电的电压是220V,这是指电压的有效值,接一个标有“220V100W”的灯泡后,灯丝上通过的电流的有效值是0。
第二章正弦交流电一、填空1、已知u = 102sin(3140 t -240º)V ,则U m = V,U= V,ω=rad/s,f = Hz,T = s, Φ= 。
2、有一正弦交流电流:i(t)=5×1.414sin(1000t+300o)A,那么它的有效值为I= ,角频率ω= ,初相角Φi= 。
3、周期T=0.02s,振幅为50V、初相角为60º的正弦交流电压u的解析式为,其有效值。
4、用电流表测得一正弦交流电路中的电流为10A ,则其最大值为A。
5、在正弦交流电中完成一次周期性变化所用的时间叫。
6、正弦交流电1s内变化的次数叫做正弦交流电的。
7、周期、频率和角频率三者间满足的关系是。
8、描述正弦量的三要素是。
9、电容器的容抗与自身电容量之间是(正比或反比)关系,与信号频率之间是(正比或反比)关系。
10、下列属于直流电压范围的有(),属于交流电压范围的是()。
11、线圈的感抗与自身电感值之间是(正比或反比)关系,与信号频率之间是(正比或反比)关系。
12、在纯电阻电路中,功率因数为,感性负载电路中,功率因数介于与之间。
13、在R-L-C串联电路中,当X L>X C时,电路呈_ _性;当X L<X C时,电路呈_ 性;当X L=X C时,电路呈_ _性。
14、三相交流电相序正序为。
15、三相电源的连接方式有与两种,常采用方式供电。
16、根据电流对人体的伤害程度,触电可分为与两种。
18、当三相交流发电机作星形连接时,线路中存在着两种电压,一种是,它是与之间的电压。
另一种是,它是之间的电压。
这两种电压有效值之间的关系是。
19、对称三相电源星形连接时,U L= U P,线电压的相位超前于它所对应相电压的相位。
20、正序对称三相星形连接电源,若U VW,则U UV= V,U U= V,U W= V。
二、选择填空1、交流电流表在交流电路中的读数为()A、瞬时值B、平均值C、最大值D、有效值2、正弦交流电压u=100Sin(628t+60°)V,它的频率为()A、100HZB、50 HZC、60 HZD、628 HZ3、已知正弦交流电流i= 10T2sin(314t+25o)则频率为()A、50H ZB、220H ZC、314H ZD、1000H Z4、已知正弦交流电压u=220sin(314t-30o)则其角频率为()A、30B、220C、50D、100π5 、正弦交流电的有效值为10A,频率为50H Z,初相位为-30°,它的解析式为()A、i=10sin(314t+30°)AB、i=10sin(314t30°)AC、i=10sin(314t-30°)AD、i=10sin(50t+30°)A6、相量U=100e-j60°V的解析式为()A、u=100 2 sin(ωt-60°)VB、u=100sin(ωt-60°)VC、u=100sin(ωt+60°)VD、u=100 2 sin(ωt+60°)V7、关于正弦交流电相量的叙述中,()的说法不正确的。
正弦交流电练习题一、选择题:1、两个正弦交流电电流的解析式是i i=10sin(314t+^ )A, i2=10T2 sin(100兀t+%)A,这两个试中两个交流电流相同的量是A、最大值B、有效值C、周期D、初相位2、一交流电流,当t=0时,i i=1A,初相位为30° ,那么这个交流电的有效值为A、0.5AB、 1.414AC、 1AD、 2A3、正弦交流电的三要素是指A、振幅、周期、频率B、周期、频率、角度C、振幅、频率、初相D、振幅、频率、相位差4、一个电热器接在10V的直流电源上和接在交流电源上产生的热量相同, 那么交流电源电压的最大值为A、5VB、10<2 VC、 10 VD、 5<2 V5、一个电热器接在10V的直流电源上,产生一定的热功率,把它改接到交流电源上,使产生的热功率是直流时的一半,那么交流电源电压的最大值应是一A、7.07VB、5VC、14VD、120V6、一个电容器的耐压为 250V,把它接入正弦交流电路中使用时,加在电容器上的交流电压有效值可以是—A、250VB、200VC、176VD、150V二、填空题:1、和都随时间变化的电流叫做交流电.2、正弦交流电的最大值 Um与有效值U之间的关系为.3、工厂中,一般动力电源电压为 ,照明电源电压为 ,平安电压低于的电压.4、正弦交流电的三要素是、、__________________________________________ _5、一正弦交流电源i=sin (314t--) A,那么该交流电的最大值为 ,有效值为,初相位为,频率为,周期为, t=0.1s时,交流电的瞬时值为.7、有一交流电源,具频率为10KHZ,那么此交流电的周期是.8、有一个直流电源和一个交流电流分别通过同一 ,经过相同时间产生的相同,那么此直流电的数值为.9、我们日常用的220V市电和380V的工业用电是交流电的值,其频率都是三、判断题.1、交流电气设备铭牌上所示的电压值、电流值是最大值. 〔〕2、不同频率的正弦信号不能比拟相位差.〔〕3、耐压为220V的电容器可以接到220V的市电上使用.〔〕4、只有同频率的正弦量才可以用相量计算.〔〕5、两正弦交流电流,i i=2sin 〔5 t-万〕A, i2=3sin 〔5 t+-〕A,那么 i2超前 i i —〔〕6、用交流电表测的交流电的数值是平均值.〔〕7、一只额定电压为220V的白炽灯,可以接在最大值为 311V的交流电源上.〔〕8、只有正弦量才能用相量表示.〔〕9、有效值相量在横轴上的投影是该时刻正弦量的瞬时值〔〕.10、相量是日寸间矢量.〔〕四计算题: 1写出以下各组正弦量的相位差,指出哪个超前,哪个滞后⑶ U1=12sin (10t+3)VU2=12sin (10t— -) V⑷ U1= -220 J2 sin (100 t) V U2= 220,2 sin (100 t) V⑴ 5=380 2sintV U2=380<2sin (314t—-) V3⑵ U1=220sin (100t-U2=100sin (100 t+y) V。
电工技术练习题(正弦交流电路)一、填空题:1、正弦交流电路中,_______元件上电压与电流同相位;_______元件上电压在相位上超前电流900;________元件上电压滞后电流900。
2、已知一正弦交流电流i=102sin (314t+4π)安培,则该交流电的最大值为______安培,有效值为______安培,频率为_____赫兹,周期为______秒,初相为______。
3、三相四线制供电线路可以提供二种电压。
火线与零线之间的电压叫做________,火线与火线之间的电压叫做_______。
4、对称三相负载星形联接在三相四线制电路中,线电流是相电流_______倍,线电压是相电压_______倍,中线电流为______安培。
5、5个“10伏,30微法”的电容器串联,等效电容是____微法,耐压是___伏.6、在我国提供给日光灯使用的交流电的频率是 Hz ,其周期是 s 。
7、电容器有隔直流通交流的作用,这是由于电容具有 的特性;它在过程中电流逐渐减小,电压Uc 也逐渐减小。
8、已知一电感线圈通过50Hz 的电流时,其感抗为10Ω,当频率升高至5000Hz 时,其感抗为 。
9、正弦交流电的三要素是 、 和 。
10、在纯电容电路中由于电容不消耗电能,所以 功率为零.二、选择题:1、线圈电感的单位是——-----—。
(A)亨利 (B)法拉 (C )韦伯 (D)特斯拉2、在纯电感电路中,下列各式正确的是——----(A )I= L U (B )I= LU ω (C )I=ωLU (D )I=L X u 3、同一个三相对称负载接在同一电源中,作三角形联接时三相电路的总有功功率是作星形联接时的_______(A )3倍 (B )3倍 (C )31倍 (D )31倍 4、若两个正弦交流电为u 1=102sin(314t+2π)伏特,u 2=10sin (128t+2π)伏特,则_______ (A )u 1比u 2超前 (B )u 1比u 2滞后(C)在相位上同相 (D)不能比较5、交流电的功率因数等于_______(A)有功功率/无功功率(B)有功功率/视在功率(C)无功功率/有功功率(D)视在功率/有功功率6、下列说法正确的是( )A.RL串联电路中总电压超前电流π/2B.RC串联电路中电容两端电压滞后电流π/2C.无功功率即是无用的功率D.无功功率与视在功率的比值叫做功率因数7、在RLC串联电路中,总电压与电流的相位关系如图所示,这个电路呈( )A。
一、选择题(每小题2分,共40分)1、产生串联谐振的条件是()A. XL >XcB. XL <XcC. XL =XcD. XL ≥Xc /2、交流电的三要素是指最大值、频率、()。
A. 相位B. 角度C. 初相角D. 电压3、串联谐振是指电路呈纯( )性。
A .电阻B. 电容C. 电感D. 电抗4、正弦交流电的幅值就是()。
A.正弦交流电最大值的2倍B.正弦交流电最大值C.正弦交流电波形正负之和D.正弦交流电最大值的 1.414倍5、一电感线圈接到f=50Hz 的交流电路中,感抗XL=50Ω,若改接到f=150Hz 的电源时,则感抗XL 为()ΩA .150 B.250 C. ,10 D.606、一电容接到f=50Hz 的交流电路中, 容抗Xc=240Ω, 若改接到f=25Hz 的电源时,则容抗Xc 为()Ω。
A. 80B.120C. 160D. 4807、纯电容电路的电压与电流频率相同, 电流的相位超前于外加电压为8.纯电容电路的电压与电流频率相同, 电流的相位超前于外加电压为()A. 60°B. 30°C. 90°D. 180°8、已知工频正弦电压有效值和初始值均为380V ,则该电压的瞬时值表达式为()A 、t u 314sin 380V ;B 、)45314sin(537t uV ;C 、)90314sin(380t uV D 、537sin(31490)u t V/9、一个电热器,接在10V 的直流电源上,产生的功率为P 。
把它改接在正弦交流电源上,使其产生的功率为P/2,则正弦交流电源电压的最大值为()A 、7.07V ;B 、5V ;C 、14V ;D 、10V 。
10、提高供电线路的功率因数,下列说法正确的是()A 、减少了用电设备中无用的无功功率;B 、可以节省电能;C 、减少了用电设备的有功功率,提高了电源设备的容量;D 、可提高电源设备的利用率并减小输电线路中的功率损耗11、已知)90314sin(101t i A ,30628sin(102t i )A ,则()A 、i 1超前i 260°;B 、i 1滞后i 260°;C 、相位差无法判断。
----------------------------精品word 文档 值得下载 值得拥有---------------------------------------------- 正弦交流电路的基本概念测试题一、填空题1.交流电流是指电流的大小和____ 都随时间作周期变化,且在一个周期内其平均值为零的电流。
2.正弦交流电路是指电路中的电压、电流均随时间按____ 规律变化的电路。
3.正弦交流电的瞬时表达式为e =____________、i =____________。
4.角频率是指交流电在________时间内变化的电角度。
5.正弦交流电的三个基本要素是_____、_____和_____。
6.我国工业及生活中使用的交流电频率____,周期为____。
7. 已知V t t u )270100sin(4)(︒+-=,m U = V ,ω= rad/s ,Ф = rad ,T= s ,f= Hz ,T t=12时,u(t)= 。
8.已知两个正弦交流电流A )90314sin(310A,)30314sin(100201+=-=t i t i ,则21i i 和的相位差为_____,___超前___。
9.有一正弦交流电流,有效值为20A ,其最大值为______。
10.已知正弦交流电压V )30314sin(100+=t u ,该电压有效值U=_____。
11.已知正弦交流电流A )60314sin(250-=t i ,该电流有效值I=_____。
12.已知正弦交流电压()V 60314sin 22200+=t u ,它的最大值为___,有效值为____,角频率为____,相位为____,初相位为____。
二、选择题1、两个同频率正弦交流电的相位差等于1800时,则它们相位关系是____。
a)同相 b)反相 c)相等2、图4-1所示波形图,电流的瞬时表达式为___________A 。
a))302sin(0+=t I i m ω b) )180sin(0+=t I i m ω c) t I i m ωsin = 3、图4-2所示波形图中,电压的瞬时表达式为__________V 。
正弦交流电路测试题2一、判断题。
1、RLC并联谐振电路又叫电流谐振电路()2、功率因数等于1的交流电路就是谐振电路()3、只要电路谐振,电路的阻抗就最小,电流就最大()4、正弦交流电路中,无功功率就是无用功率。
()5、电阻元件上电压、电流的初相一定都是零,所以它们是同相的。
()6、正弦交流电路中,电容元件上电压最大时,电流也最大。
()7、在同一交流电压作用下,电感L越大,电感中的电流就越大。
()8、端电压超前电流的交流电路一定是感性电路。
()9、有人将一个额定电压为220V、额定电流为6A的交流电磁铁线圈误接在220V的直流电源上,此时电磁铁仍将能正常工作。
()10、某同学做荧光灯电路实验时,测得灯管两端电压为110V,整流器两端电压为190V,两电压之和大于电源电压220V,说明该同学测量数据错误。
()11、在R-L-C串联电路中,UR 、UL、UC的数值都有可能大于端电压。
()12、R-L-C串联谐振又叫做电流谐振。
()13、R-L-C串联电路中,感抗和容抗数值越大,电路中的电流也就越小。
()14、正弦交流电路中,无功功率就是无用功率。
()15、正弦交流电路中,电感元件上电压最大时,瞬时功率却为零。
()16、在荧光灯两端并联一个适当数值的电容器,可提高电路的功率因数,因而可少交电费。
二、单项选择题。
1、在图1 中,电压U和阻抗||Z应为()A、U=16V,||Z=8ΩB、U=4V,||Z=2ΩC、U=136V,||Z=34ΩD、U=4V,||Z=8Ω2、如图2所示电路,u i和u0的相位关系是()A. u i超前u0B. u i和u0同相C. u i滞后u0D. u i和u0反相题2图题1图3、在RLC串联电路中,L=12m H,C=30 f、R=1KΩ,要使电路发生谐振,则通入得电流的频率为()A.26.5H ZB.265H ZC.2650H ZD.26500H Z4、要使RLC串联电路的谐振频率增大,采用的方法是()A.在线圈中插入铁心B.增加线圈的匝数C.增加电容器两极板的正对面积D.增加电容器两极板间的距离5、 交流电路如图5所示,电阻、电感和电容两端的电压都是100V ,则电路的端电压是( )A.100VB.300VC.300VD.1003V 6、在RLC 串联的正弦交流电路中,已知R =100Ω,X L =X C =50Ω,电源电压为220V ,则电容两端的电压为( )A 、0B 、110VC 、220VD 、440V7、将L = 4mH 的线圈与C = 160pF 电容器串联接在电源上,发生谐振时的频率为 ( )A.200KHzB.200HzC.100KHzD.100Hz8、在串联谐振电路中,品质因数Q 与选择性、通频带之间的关系为 ( )A.Q 高,选择性好,通频带宽;B.Q 低,选择性好,通频带宽;C.Q 高,选择性好,通频带窄;D.Q 低,选择性差,通频带窄9、 如题9图所示,电路在开关S 断开时的谐振频率为f 0 ,在开关S 合上后电路的谐振频率为( )A .2 f 0B .21f 0 C .f 0 D .41f 0 10、RLC 串联电路原处于容性状态,欲使电路发生谐振,则应( )A .增大电源频率;B .减小电源频率;C .减小电容;D .增大电阻11、我们听收录机广播时,是通过改变串联谐振频率的方法来改变我们所需要的节目,而且我们是通过改变( )的大小来达到选台的目的。
a a e e电工技术基础与技能第七章 初识正弦交流电 练习题班别:高二( ) 姓名: 学号: 成绩:一、是非题1、通常照明用交流电电压的有效值是220V ,其最大值即为380V 。
( )2、正弦交流电的平均值就是有效值。
( )3、正弦交流电的有效值除与最大值有关外,还与他的初相有关。
( )4、如果两个同频率的正弦电流在某一瞬间都是5A ,则两者一定同相且幅值相等。
( )5、10A 直流电和最大值为12A 的正弦交流电,分别流过阻值相同的电阻,在相等的时间内,10A 直流电发出的热量多。
( )6、正弦交流电的相位,可以决定正弦交流电在变化过程中瞬时值的大小和正负。
( )7、初相的范围应是-2π~2π。
( )8、两个同频率正弦量的相位差,在任何瞬间都不变。
( )9、只有同频率的几个正弦量的矢量,才可以画在同一个矢量图上进行分析。
( )10、若某正弦量在t=0时的瞬时值为正,则该正弦量的初相为正;反之则为负。
( )11、两个同频率正弦交流电压之和仍是正弦交流电压。
( )二、选择题1、人们常说的交流电压220V 、380V ,是指交流电压的( )。
A.最大值B.有效值C.瞬时值D.平均值2、关于交流电的有效值,下列说法正确的是( )。
A.最大值是有效值的1.732倍B.有效值是最大值的1.414倍C.最大值为311V 的正弦交流电压,就其热效应而言,相当于一个220V 的直流电压D.最大值为311V 的正弦交流电,可以用220V 的直流电代替3、一个电容器的耐压为250V ,把它接入正弦交流电中使用,加在它两端的交流电压的有效值可以是( )。
A.150VB.180VC.220VD.都可以4、已知,则它的角频率、有效值、初相分别为( )。
V t u )6314sin(2100π-=A. B. 6V 2100314rad/s π、、-6100V rad/s 100π、、π-C. D. 6100V Hz 05π、、-6100V 314rad/s π、、5、某正弦交流电的初相角φ0=-90°,在t=0时,其瞬时值将( )。
正弦交流电路自测题一、填空题1、正弦交流电的三要素是指正弦量的、和。
2、反映正弦交流电振荡幅度的量是它的;反映正弦量随时间变化快慢程度的量是它的;确定正弦量计时始位置的是它的。
3、已知一正弦量A )30314sin(07.7︒-=t i ,则该正弦电流的最大值是A ;有效值是A ;角频率是rad/s ;频率是Hz ;周期是s ;随时间的变化进程相位是;初相是;合弧度。
4、正弦量的值等于它的瞬时值的平方在一个周期内的平均值的,所以值又称为方均根值。
也可以说,交流电的值等于与其相同的直流电的数值。
5、两个正弦量之间的相位之差称为相位差,频率的正弦量之间不存在相位差的概念。
6、实际应用的电表交流指示值和我们实验的交流测量值,都是交流电的值。
工程上所说的交流电压、交流电流的数值,通常也都是它们的值,此值与交流电最大值的数量关系为:。
7、电阻元件上的电压、电流在相位上是关系;电感元件上的电压、电流相位存在关系,且电压电流;电容元件上的电压、电流相位存在关系,且电压电流。
8、正弦交流电路中,电阻元件上的阻抗z =,与频率;电感元件上的阻抗z =,与频率;电容元件上的阻抗z =,与频率。
9、与正弦量具有一一对应关系的复数电压、复数电流称之为。
最大值的模对应于正弦量的值,有效值的模对应正弦量的值,它们的幅角对应正弦量的。
10、单一电阻元件的正弦交流电路中,复阻抗Z=;单一电感元件的正弦交流电路中,复阻抗Z=;单一电容元件的正弦交流电路中,复阻抗Z=;电阻电感相串联的正弦交流电路中,复阻抗Z=;电阻电容相串联的正弦交流电路中,复阻抗Z=;电阻电感电容相串联的正弦交流电路中,复阻抗Z=。
11、R 、L 、C 串联电路中,电路复阻抗虚部大于零时,电路呈性;若复阻抗虚部小于零时,电路呈性;当电路复阻抗的虚部等于零时,电路呈性,此时电路中的总电压和电流相量在相位上呈关系,称电路发生串联。
12、R 、L 、C 并联电路中,电路复导纳虚部大于零时,电路呈性;若复导纳虚部小于零时,电路呈性;当电路复导纳的虚部等于零时,电路呈性,此时电路中的总电流、电压相量在相位上呈关系,称电路发生并联。
正弦交流电路的基本概念测试题
一、填空题
1.交流电流是指电流的大小和____ 都随时间作周期变化,且在一个周期内其平均值为零的电流。
2.正弦交流电路是指电路中的电压、电流均随时间按____ 规律变化的电路。
3.正弦交流电的瞬时表达式为e =____________、i =____________。
4.角频率是指交流电在________时间内变化的电角度。
5.正弦交流电的三个基本要素是_____、_____和_____。
6.我国工业及生活中使用的交流电频率____,周期为____。
7. 已知V t t u )270100sin(4)(︒+-=,m U = V ,ω= rad/s ,
Ф = rad ,T= s ,f= Hz ,T t=12
时,u(t)= 。
8.已知两个正弦交流电流A )90314sin(310A,)30314sin(100201+=-=t i t i ,则21i i 和的相位差为
_____,___超前___。
9.有一正弦交流电流,有效值为20A ,其最大值为______。
10.已知正弦交流电压V )30314sin(100
+=t u ,该电压有效值U=_____。
11.已知正弦交流电流A )60314sin(250-=t i ,该电流有效值I=_____。
12.已知正弦交流电压()
V 60314sin 22200+=t u ,它的最大值为___,有效值为____,角频率为____,相位为____,初相位为____。
二、选择题
1、两个同频率正弦交流电的相位差等于1800时,则它们相位关系是____。
a)同相 b)反相 c)相等
2、图4-1所示波形图,电流的瞬时表达式为___________A 。
a))302sin(0+=t I i m ω b) )180sin(0+=t I i m ω c) t I i m ωsin =
3、图4-2所示波形图中,电压的瞬时表达式为__________V 。
a) )45sin(0-=t U u m ω b) )45sin(0+=t U u m ω c) )135sin(0+=t U u m ω
4、图4-3所示波形图中,e 的瞬时表达式为_______。
a) )30sin(0-=t E e m ω b) )60sin(0-=t E e m ω c) )60sin(0+=t E e m ω
5、图4-1与图4-2两条曲线的相位差ui ϕ=_____。
a) 900 b) -450 c)-1350
6、图4-2与图4-3两条曲线的相位差ue ϕ=_____。
a) 450 b) 600 c)1050
7、图4-1与图4-3两条曲线的相位差ie ϕ=_____。
a) 300 b) 600 c)- 1200
8、正弦交流电的最大值等于有效值的___倍。
a)2 b) 2 c) 1/2
9、白炽灯的额定工作电压为220V ,它允许承受的最大电压 .
a)220V b)311V c)380V d)u(t)2314V =
10、V t u )106sin(5︒+=π与A t i )156cos(3︒-=π的相位差是( )
a)25º b) 5º c) -65º d)- 25º
三、判断题
1、 正弦量的初相角与起始时间的选择有关,而相位差则与起始时间无关。
( )
2、 两个不同频率的正弦量可以求相位差。
( )
3、正弦量的三要素是最大值、频率和相位。
( )
4、人们平时所用的交流电压表、电流表所测出的数值是有效值。
( )
5、交流电的有效值是瞬时电流在一周期内的均方根值。
( )
四、计算题
1、如图4-4所示,求曲线的频率、初相角、最大值,并写出其瞬时值表达式。
2、已知电流和电压的瞬时值函数式为A )45sin(10V ,)160sin(317010-=-=t i t u ωω,A )70sin(402+=t i ω。
求:(1)画出三个交流电的相量图。
(2)试在保持相位差不变的条件下,将电压的初相角改为零度,重新写出它们的瞬时值函数式。
3、一个正弦电流的初相位︒=15ψ,4
T t =
时,A t i 5.0)(=,试求该电流的有效值I 。
4.正弦电压的解析式为)90314sin(222c ︒+=t u V ,作出其波形图。
