电气控制与PLC实训教程教学课件

常用的PLC编程工具包括手持编程器、图形化编程软件和在线编程软件等。
PLC控制系统设计
系统设计流程
包括需求分析、硬件配置、软件编LC、输入/输出模块、人机界面等设备。
控制系统软件设计
根据工艺流程和控制要求设计程序结构，编写控制逻辑和算法，实现自动化控制功能。
广泛应用于汽车制造、化工、食品加工、钢铁、造纸等各个行业，成为现代工业自动化控制的核心设备之一。
PLC的基本结构和工作原理
基本结构
包括中央处理单元（CPU）、存储器、输入/输出模块、电源等部分。
工作原理
通过扫描方式依次读取输入信号，按照程序执行运算和控制操作，通过输出模块驱动外部负载。
扫描周期
03
实训项目与实践操作
BIG DATA EMPOWERS TO CREATE A NEW
ERA
电机正反转控制实训
掌握电机正反转的基本原理
学生通过此实训，将学习如何使用PLC控制电机正反转。首先，他们需要理解电机正反转的电气原理，包括如何通过改变输入电压的相序来实现电机的正反转。然后，他们将学习如何编写PLC程序来控制电机的正反转，并进行实际操作，验证程序的正确性。
ERA
电气控制系统的组成
1 2
控制装置
用于接收输入信号，根据预设逻辑产生输出信号，控制被控设备。
被控设备
接受控制装置的输出信号，根据信号执行相应的动作。
3
传输介质
连接控制装置和被控设备的媒介，用于传输信号。
常用低压电器
断路器
用于切断或接通电路，保护电路免受过载、短路等故障的损害。
接触器
用于接通或断开电动机等主电路，具有低电压释放功能。
04

PLC实训说课ppt课件

❖ （1）分析控制要求，根据控制要求写出输入输出分配表。
❖
通过举例说明，如：
（2）绘制主电路并完成主电路接线。
通过举例说明，如：
（3）根据输入输出分配表完成PLC外部接线。通过举例说明
（4）编写控制程序。通过举例说明
（5）输入程序，调试并修改程序直至完成控制要求。
三、GX-DEVELOPER软件的使用
M1不能停止。（要求：写出I/O分配表，画出PLC外部接线图和主电
路接线图，并写出梯形图程序）
四.电机的延时控制
❖
试设计一个如下程序，按下启动按钮SB1,电机延时3秒启动运行，
按下停止按钮SB2，电机延时3秒停止。（要求：写出I/O分配表，
画出PLC外部接线图和主电路接线图，并写出梯形图程序）
❖
电机的综合控制
六、送料小车的控制
❖
送料小车开始时停在右侧限位开关X1处，如图所示。按下起动按钮
X3，Y2为ON，打开料斗的闸门，开始装料，同时定时器T0定时，
8s后关闭料斗的闸门，Y2变为OFF，Y1变为ON，开始左行。碰到
限位开关X2后停下来卸料，Y1变为OFF，Y3变为ON，同时定时器
T1开始定时。10s后Y3变为OFF，Y0变为ON，开始右行，碰到限
GX-DEVELOPER软件为三菱公司推出的专门针对FX系列小型PLC的编程软件，具有体积小，针对性强，使用方便快捷等优点。其使用步骤如下：
操作：
（1）通电并使PLC工作在停止模式接通PLC电源，并将PLC上的模式转换开关拨至STOP，使
PLC上的运行指示灯只有POWER工作，RUN熄灭。（2）在PC电脑上运行GX-DEVELOPER软件新建工程打开软件，点击新建工程，在弹出的对话框中选择FX2N，点击确定，新建一个工程。

PLC项目教学法PPT课件

第2页/共17页
三相异步电动机的正反转控制项目控制要求：
第3页/共17页
• 上图是我们学习过的电力拖动课程中关于电动机正反转控制的电路原理图，这个电路图的控制原理可以实现我们对于机床往返控制的需求，那么PLC又如何控制电动机正反转，从而实现机床工作台的往返呢？
第4页/共17页
PLC基本指令的应用
双重连锁正反转控制第9页来自共17页2、通过电路原理图分析PLC控制电路的设备选型
• （1）首先对电路中用到的输入设备和输出负载进行分析电路中出现： • 4个输入设备：正向启动按钮SB2、反向启动按钮SB3、停止按钮SB1； • 2个输出负载：正向接触器KM1和反向接触器KM2。
第10页/共17页
（2）进行I\O编号设置
第5页/共17页
PLC基本指令的应用
项目预备知识二:基本指令
①AND（与指令）:常开触点串联指令 ②ANI（与非指令）：常闭触点串联指令 ③OR（或指令）：常开触点并联指令 ④ORI（或非指令）：常闭触点并联指令
第6页/共17页
PLC基本指令的应用
项目预备知识三:编程元件
输入继电器（X） :专门用来接受PLC外部开关信号的元件输出继电器（Y） :用来将PLC内部信号输出传送给外部负载（用户输出设备）
项目预备知识一:基本指令
• LD（取指令）:逻辑运算开始指令，用于与左母线连接的常开触点。 • LDI（取反指令）：逻辑运算开始指令，用于与左母线连接的常闭触点。 • OUT（输出指令）：驱动线圈的输出指令，将运算结果输出到指定的继电器。 • END（结束指令）：程序结束指令，表示程序结束，返回起始地址。

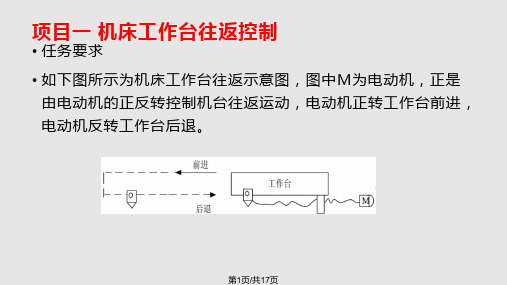

项目一机床工作台往返控制
• 任务要求 • 如下图所示为机床工作台往返示意图，图中M为电动机，正是

电气控制与plc实训教程教学课件汇总完整版电子教案

的光柱，即电弧。
❖ 电弧的危害：
触头
✓ 延长了切断故障的时间；
✓ 高温引起电弧附近电气绝缘材电弧料烧坏；
✓ 形成飞弧造成电源短路事故。
❖ 灭弧措施：吹弧、拉弧、长弧割短弧、多断口灭弧、利用介质灭弧、改善触头表面材料。
深圳职业学院
1.3 低压配电电器
1.3.1刀开关
❖ 作用：隔离电源，不频繁通断电路 ❖ 分类：
1.1.4 型号表示法
特殊环境条件派生代号，用字母表示辅助规格代号，用字母表示派生代号，用一个字母表示基本规格代号，用字母表示特殊派生代号，用一个字母表示设计代号，用数字表示类组代号，最多三个字母
1.2 电磁机构及执行机构
1.2.1电磁机构电压交线流圈：：硅并联钢在片电叠路加中，匝数多、导线细。电磁机构——将电电交磁流流直能直线线流转动圈圈：换：：式整串短为联而块机在粗铸械电，铁能路有或并中骨铸，架带匝。钢动数触少头、动导线作粗。。
保证线路或设备的正常运行及人身安全。
1．结构
漏电保护开关由零序电流互感器、漏电脱扣器、开关装置3部分组成。零序电流互感器用于检测漏电流；漏电脱扣器将检测到的漏电流与一个预定基准值比较，从而判断漏电保护开关是否动作；开关装置通过漏电脱扣器的动作来控制
被保护电路的闭合或分断。
1.3.4 漏电保护开关
1.1 低压电器基础
1.1.1分类
• 按电器的用途分：控制电器和保护电器 • 按电器的动作方式分：手动电器和自动电器 • 按有无触点分：有触点电器和无触点电器 • 按工作原理分：电磁式电器和非电量控制电器。
1.1.2 主要技术参数
1．额定电流
（1）额定工作电流（2）额定发热电流（3）额定封闭发热电流（4）额定持续发热电流

PLC项目实训教案(PPT226页)

PLC基础知识
PLC概述 :PLC的定义
• 可编程控制器(Programmable Controller) • 个人电脑(Personal Computer)
为了避免混淆，将最初用于逻辑控制的可编程控制器叫做：PLC (Programmable Logic Controller)
• 国际电工委员会(International Electrical Committee)：
上一张幻灯片下一张幻灯片
35
PLC基础知识
GX-Developer编程软件的使用
工程的创建和调试
➢系统的启动与退出 ➢文件的管理 ➢编程操作 ➢程序调试及运行
上一张幻灯片下一张幻灯片
36
PLC基本指令的应用
第2章 FX2N系列PLC基本指令的应用
本章要点
• 项目1 • 项目2 • 项目3 • 项目4 • 项目5 • 项目6
18
PLC基础知识
FX-20P-E手持编程器使用:指令的读出
四种方式
• 根据步序号读出 • 根据指令读出 • 根据元件读出 • 根据指针读出
上一张幻灯片下一张幻灯片
19
PLC基础知识
FX-20P-E手持编程器使用:指令的写入
四种方式
• 基本指令的写入 • 应用指令的写入 • 指针的写入 • 指令的修改
4．该程序可脱离PLC进行仿真调试。
上一张幻灯片下一张幻灯片
33
PLC基础知识 GX-Developer编程软件的使用
系统配置
•计算机 •接口单元 •通讯电缆
上一张幻灯片下一张幻灯片
34
PLC基础知识 GX-Developer编程软件的使用 :界面
项目标题

PLC实训03电动机单向点动运行PLC控制ppt课件

模块1 入门应用模块
项目描述
项目3 电动机单向点动运行PLC控制
某公司仓库大门安装的电动卷帘门是利用专用电机带动卷帘中心轴转动，以达到卷帘开、关的自动控制，如图1-3-1所示。为配合仓库管理的自动化升级，在不影响卷帘门正常工作的情况下，要求对该自动卷帘门进行前期的PLC控制改造。具体控制要求：按下调试开门按钮SB1后，卷帘门自动上升，放开调试开门按钮SB1卷帘门自动停止。
PLC原理及应用
项目实施
模块1 入门应用模块项目3 电动机单向点动运行PLC控制
（一）项目分析
本项目卷帘门电动机运行属单向点动控制，其继电-接触器电气原理图如图1-3-2所示。
图1-3-2 卷帘门电动机单向点动控制继电-接触器电气原理图
PLC原理及应用
模块1 入门应用模块
项目实施
项目3 电动机单向点动运行PLC控制
（五）梯形图程序编写
3．基本逻辑指令LD、LDI、AND、ANI、OUT、END的应用（1）LD、LDI指令 LD：取指令，用于将常开触点连接在左母线上，表示以常开触点开始。在使用ANB、ORB指令时用于分支的起点。 LDI：取反指令，用于将常闭触点连接在左母线上，表示以常闭触点开始。在使用ANB、ORB指令时用于分支的起点。
PLC原理及应用
思考与练习
模块1 入门应用模块
项目3 电动机单向点动运行PLC控制
1．请分析如图1-3-8所示的梯形图程序能实现的控制要求，利用状态时序图加以说明。
图1-3-8 习题1梯形图、指令表
PLC原理及应用
思考与练习
模块1 入门应用模块
项目3 电动机单向点动运行PLC控制
2.根据如图1-3-9所示的梯形图程序，写出相应的指令表程序。

(中职)PLC实训课件完整版课件全套ppt教学教程(最新)

行监测操作，此时可对元件T、 C、D、V、Z的当前值进行修改。监视M SP T0 GO，监测T SP K（或H）输入T0新的当前值 GO。
◆ 学生按以下要求练习
◆将梯形图编译成指令，输入进PLC； ◆掌握查找元件，查找指令的操作方法； ◆掌握插入指令，逐条删除和部分删除指令的方法； ◆掌握监视元件，强制元件Y、M闭合和断开的方法； ◆ PLC运行时修改元件T、C的参数； ◆掌握清屏的方法； ◆按上述要求练习右图的梯形图。
用户元件区分配用户程序存贮区用户参数
字与bit的混合数据：T、C
文件存贮区
元件（软元件）
输入/输出继电器（X，Y）输入继电器（X0~X267）
作用：采集或接受外部信号。结构：常开触点，符号：
常闭触点，符号：公共点：COM，电位为0V，相当于直流电源的负极。元件编号：按八进制编号。
信号的采集方式：
可编程控制器的发展趋势
国外PLC发展概况
目前，世界上有200多个厂家生产PLC，著名的有: 美国：AB通用电气公司、莫迪康公司；日本：三菱、富士、欧姆龙、松下电工等公司；德国：西门子公司；法国：TE 施耐德公司；韩国：三星、LG公司等。
技术发展动向
产品规模向大、小两个方向发展。 PLC在闭环过程控制中应用日益广泛。不断加强通讯功能。新器件和模块不断推出。编程工具丰富多样，编程语言趋向标准化。追求软硬件的标准化。
联
块
并联块
串联块
图2-1
并联块
什么情况下用LD、LDI指令？
与母线相联的常开触点
与母线相联的常闭触点
并联块的首元件是常开的
图2-1
并联块分支首元件是常闭的
什么情况下用AND、ANI指令？

plc实训教案ppt

plc实训教案ppt教案标题：基于PLC实训的教案PPT教案目标：1. 了解PLC（可编程逻辑控制器）的基本原理和应用；2. 掌握PLC的编程方法和调试技巧；3. 实践运用PLC进行实际控制任务；4. 培养学生的团队合作和问题解决能力。

教学内容：1. PLC的基本概念和工作原理；2. PLC的编程语言和编程软件；3. PLC的输入输出模块和信号处理；4. PLC的调试和故障排除；5. PLC在工业自动化中的应用案例。

教学步骤：第一步：导入与激发兴趣1. 制作一个引人入胜的介绍PLC的视频或故事，激发学生对PLC实训的兴趣；2. 提出一个问题，如“你认为PLC在哪些领域有应用？”让学生进行思考和讨论。

第二步：理论知识讲解1. 通过PPT或教材，讲解PLC的基本概念、工作原理和编程语言；2. 结合实际案例，说明PLC在工业自动化中的重要性和应用。

第三步：编程实践1. 分组进行PLC编程实训，每个小组分配一个PLC实验箱和相应的编程软件；2. 根据教师提供的实际控制任务，学生进行PLC程序的编写和调试；3. 学生可以自由选择编程语言和编程方法，但需要满足控制任务的要求。

第四步：实验结果展示和讨论1. 每个小组展示他们的实验结果和编写的PLC程序；2. 学生之间进行互动和讨论，分享经验和解决问题的方法；3. 教师进行点评和总结，指导学生进一步改进和完善PLC程序。

第五步：应用案例分析1. 教师给出一些实际工业自动化案例，让学生分析并设计相应的PLC控制方案；2. 学生进行小组讨论和方案设计，提出自己的解决方案；3. 学生展示并讨论各自的方案，教师进行评价和引导。

第六步：总结和评价1. 教师对本次实训进行总结和评价，提出学生在PLC实训中的优点和不足之处；2. 学生进行自我评价，反思自己在实训中的表现和收获；3. 教师鼓励学生继续深入学习和探索PLC的应用领域。

教学资源：1. PPT讲解材料；2. PLC实验箱和编程软件；3. 实际工业自动化案例。

PLC实训指导课件(入门)

按下启动按钮SB1，输入继电器X0闭合。输出继电器Y0闭合。信号灯（HL）发光。
B
启动
停止
SB1
HL
X0
SB2
Y0 Y1 DC24V
X1 X2
Y2 PLC COM FX2N COM1
接相线
L
RUN
AC220V
接零线
N
STOP
起动按钮SB1回复后，输出继电器Y0保持闭合。信号灯（HL）继续发光。
C
启动
M8012： 100ms时钟脉冲
M8013： 1s时钟脉冲 M8014： 1min时钟脉冲
原型指令
LD（取、左母线开始） X0 AND（与、串行联接） X0 X1 OR（或、并行联接） X0 X1 LD X0 LD X0 LD X0 OR X1
AND X1
非型指令
LDI（非、左母线开始） X0 ANI（与非、串行联接） ORI（或非、并行联接）
⑴PLC接线
②将控制按钮接在PLC的输入端子上。按钮一端连接输入端子（Xn），另一端连接输入的公共端（COM）
启动停止 SB1
X0
SB2
Y0 PLC FX2N Y1 Y2
COM1
X1 X2 COM
DC24V
接相线
L N
AC220V
接零线
①接PLC工作电源注意相线与零线不要接错
⑵编写程序
③在计算机上用PLC编程软件根据控制要求编写程序
X0～X7、X10～X17、X20～X27。
输入继电器与输入端子相连，是PLC接受外部控制信号的软元件。它有很多常开触点和常闭触点供使用。
2、输出继电器（Y）输出继电器与输出端子相连。是用来驱动外部执行元件（负载）的软元件。由PLC内部各种软元件的触点驱动。

PLC初级应用课程实验课件

案例三：智能家居系统
实验目标
掌握PLC在智能家居领域的应用，如灯光控制、空调控制等。
实验内容
设计智能家居系统程序，实现家庭设备的自动化控制。
案例三：智能家居系统 01
实验步骤
02
1. 确定智能家居系统的功能需求，如灯光控制、空调控制、窗帘
控制等。
2. 使用PLC编程软件编写控制程序，实现各功能的逻辑控制。
PLC具有可靠性高、抗干扰能力强、编程简单、使用方便等特点，
03
广泛应用于自动化生产线、电力、化工等领域。
PLC的基本结构和工作原理
总结词
PLC的基本组成和工作原理的介绍
PLC的工作原理是
通过输入接口采集现场信号，经中央处理器处理后，通过输出接口控制执行机构。
PLC的编程语言和指令系统
01
总结词：PLC的编程语言和指令系统的介绍
主程序和子程序
介绍如何使用主程序和子程序实现程序的模块化设计和管理。
常用功能指令的编程
算术运算指令
介绍如何使用算术运算指令实现数值的计算和控制，如加法、减法、乘法、除法等指令的使用。
比较指令
介绍如何使用比较指令实现数值的比较和控制，如大于、小于、等于等指令的使用。
数据处理指令
介绍如何使用数据处理指令实现数据的处理和控制，如移位、循环移位、反转等指令的使用。
其他常用功能指令
介绍其他常用的功能指令，如PID控制指令、通信指令等的使用方法和注意事项。
03
PLC实验操作
实验一：电动机的正反转控制
实验目标：掌握使用PLC控制电动机正反转的基本原理和方法。
01
02
实验步骤
1. 连接PLC与电动机控制电路。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

PLC项目实训教案
PLC基础知识
PLC概述 :PLC控制系统与继电器接触器控制系统的比较
• 组成的器件不同 • 触点的数量不同 • 控制方法不同 • 工作方式不同
PLC项目实训教案
PLC基础知识
PLC概述 :常用的PLC简介
• 美国的PLC产品 • 欧洲的PLC产品 • 日本的PLC产品 • 我国的PLC产品
PLC项目实训教案
PLC基础知识
PLC概述 :PLC的应用领域
• 开关量逻辑控制 • 模拟量控制 • 运动控制 • 数据处理 • 通讯及联网
PLC项目实训教案
PLC基础知识
PLC的组成与工作原理 :PLC的组成
• 硬件系统
主机
电源
用户输入设备
编程器
盒式磁带机打印机
EPROM写入器图形监控系统 PLC或上位计算机
• OFFLINE MODE • PROGRAM CHECK • DATA TRANSFER • PARAMETER • XYM. .NO. CONV. • BUZZER LEVEL • LATCH CLEAR
PLC项目实训教案
PLC基础知识 FX-20P-E手持编程器使用:指令的读出
四种方式
• 根据步序号读出 • 根据指令读出 • 根据元件读出 • 根据指针读出
• 国际电工委员会(International Electrical Committee)：
“PLC是一种专门在工业环境下应用而设计的数字运算操作的电子装置。它采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。PLC及其有关的外围设备都应按照易于与工业控制系统形成一个整体，易于扩展其功能的原则而设计。”
PLC项目实训教案
PLC基础知识
PLC的编程语言与编程方法 :PLC的编程语言
• 梯形图（Ladder Diagram） • 指令表（Instruction List）
触点
X0
X1
．
X2
X3
M0
Y0
（ Y0 ）编程线圈
（ Y1 ）
母线
(a) 梯形图
LD X0 AND X1 LD X2 ANI X3 ORB OUT Y0 LDI M0 AND Y0 OUT Y1
PLC项目实训教案
PLC基础知识 FX-20P-E手持编程器使用:指令的写入
四种方式
• 基本指令的写入 • 应用指令的写入 • 指针的写入 • 指令的修改
PLC基础知识
PLC的型号、安装与接线 :型号
FX2N
48
M R 001
系列名称
输入输出点数
基本单元
内部电源、内部输入输出、CPU及存储器
输出形式： R-继电器输出（有触点，可带交直流负载） S-双向晶闸管输出（无触点，带交流负载） T-晶体管输出（无触点，带直流负载）
PLC项目实训教案
PLC基础知识
PLC的型号、安装与接线 :安装及接线
• 电源接入及端子排列 • 输入口器件的接入 • 输出口器件的接入 • 通讯线的连接
PLC项目实训教案
PLC基础知识 FX-20P-E手持编程器使用:组成与面板布置
指令键数据键元件符号键
PLC项目实训教案
PLC基础知识
FX-20P-E手持编程器使用:工作方式选择七种工作方式
PLC项目实训教案
PLC基础知识
PLC的组成与工作原理 :PLC的工作原理
• 运行模式三个阶段
1. 输入处理阶段（或称输入采样阶段） 2.程序执行阶段 3.输出处理阶段（或称输出刷新阶段）
PLC项目实训教案
PLC基础知识
PLC的组成与工作原理 :PLC的工作原理
• 运行模式三个阶段
输入采样阶段
输
微处理器 (CPU) 输
入
运算器
出
单
单
元
控制器
元
外设
I/O 接口
存储器
I/O EPROM RAM 扩展 (系统程序 ()用户程序 )接口
外部设备
用户输出设备
I/O 扩展接口
PLC项目实训教案
PLC基础知识
PLC的组成与工作原理 :PLC的组成
• 软件系统
1.系统程序（或称为系统软件） 2.用户程序（或称为应用软件）
PLC基础知识
本章要点
第1章 PLC的基础知识
• 专题1 • 专题2 • 专题3 • 专题4 作原理 PLC的编程语言与编程方法 FX2N系列PLC的型号、安装与接线 FX-20P-E手持编程器使用 SWOPC-FXGP/WIN-C编程软件的使
• 专题7 GX-Developer编程软件的使用
• 功能块图（Function block diagram）
Test1
OR
Test2
SW1
%IX3
Reset
SR
AND
S1 Q1 Start
R
PLC项目实训教案
PLC基础知识
PLC的编程语言与编程方法 :PLC的编程方法
• 经验法 • 解析法 • 图解法 • 技巧法 • 计算机辅助设计
PLC项目实训教案
PLC项目实训教案
PLC基础知识
PLC概述 :PLC的定义
• 可编程控制器(Programmable Controller) • 个人电脑(Personal Computer)
为了避免混淆，将最初用于逻辑控制的可编程控制器叫做：PLC (Programmable Logic Controller)
程序执行阶段
输出刷新阶段
用户输入设备
输入端子
输
X0
入
映象
读出
寄存
读出
Y0
器
（Y0）（M0）
元
素
写入
映
象
寄
存
写入
器
输
出锁存器
输出端子
用户输出设备
读出
输入刷新
扫描周期
元件刷新
PLC项目实训教案
PLC基础知识
PLC的编程语言与编程方法 :PLC的编程语言
• 梯形图（Ladder Diagram） • 指令表（Instruction List） • 顺序功能图（Sequential function chart） • 功能块图（Function block diagram）
(b) 指令表
PLC项目实训教案
PLC基础知识
PLC的编程语言与编程方法 :PLC的编程语言
• 顺序功能图（Sequential function chart）
初始步转
转换条件1
换
有向连线
步1
转换条件2 步2
转换条件3
动作1 动作2
PLC项目实训教案
PLC基础知识
PLC的编程语言与编程方法 :PLC的编程语言
