煤矿用信号电缆MHYV【MHYV与MHYBV有什么区别】煤矿用信号电缆MHYV【MHYV与MHYBV有什么区别】煤矿用阻燃通信电缆MHYV （1-10对） MHYAV （5-100对）MHYA32（5-100对） MHY32 （2-19对）MHYVP 2-10对 MHYVRP（2-10对）煤矿用聚氯乙稀绝缘和护套阻燃控制电缆MKVV （2-61芯） MKVV22（2-61芯）MKVV32（2-61芯）市内通信电缆HYA （5-2400对） HYAT（5-2000对）HYA53 （5-300对） HYAC （5-300对）控制电缆及布电线（以下电缆均可定做阻燃和耐火电缆）KVV （2-61芯） KVV22（2-61芯）KVV32（2-61芯） KVVP（2-61芯）KVVP2（2-61芯） BV RV（0.75-240 mm 2）KVVP2-22（2-61芯）矿用通信电缆型号:MHYV MHYAV ; MHYV 1×2 2×2 1×45×2 ×7/0.28矿用通信电缆用于平巷斜巷及机电硐室MHJYV 4/0.28铜线+3/0.28钢线1×2 2×2矿用通信电缆用于机械损伤较高平巷和斜巷MHYAV 1/0.8 20×2 30×2 50×2 ×0.8 矿用通信电缆用于较潮湿的斜井和平巷MHYA32 30×2 50×2 80×2 ×0.8钢丝铠装聚氯乙烯护套矿用通信电缆用于竖井和斜井。
主要技术性能及指标；20℃时导体直流电阻Ω/km7/0.28 ≤45 7/0.283钢4铜≤73 1/0.8≤36.7；固有衰减（800～1000HZ）dB/km ≤1.1 ≤1.3 ≤0.95；20℃时电缆绝缘线芯绝缘电阻MΩ.km ≥3000；线对工作电容（800～1000HZ）uF/km ≤0.06；近端串音衰减（800～1000HZ）dB/500m ≥70；电感（800～1000HZ）uH/km ≤800；耐交流工频电压 1.5KV/1min通过；直流电阻差≤环阻的2%；矿用通信电缆的使用特性；导体的长期允许工作温度-40～+50℃；平均zui大相对湿度为≤95%（+25℃时）；允许附设与安装的温度应不大于-10℃；zui小弯曲半径：MHYV、MHJYV型电缆为电缆外径的10倍，其它型号的电缆为外径的15倍。

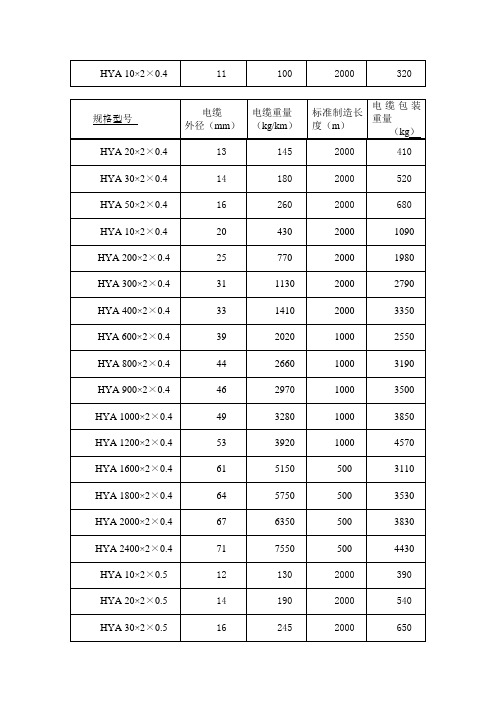

通信电缆型号HYA 2000*2*0.4的详细介绍通信电缆型号HYA 2000*2*0.4|HYA 2000*2*0.5|HYA 2000*2*0.6|HYA 2000*2*0.7|HYA 2000*2*0.8|HYA 2000*2*0.9HYA、HYAC、HYAT 、HPVV、HYV 、HJVV、HYY铠装通信电缆HYA22 HYV22 HYAT22 HYY23 HYYT23 HYA23 HYAT23 HYA53 HYAT53钢丝铠装通信电缆H YA33 HYAT33 WDZ-HYA53 HYY33 HYYT33 HYY33充油通信电缆HYAT HYYT执行标准：YD/T322-1996市内通信电缆结构特点：HYA型市内通信电缆采用全色谱绝缘，铝塑综合护套(即电缆的纵包屏蔽铝带与护套粘结成一体，形成密封护层)，具有电气性能优越，施工方便的特点。
市内通信电缆主要电气性能：1. 直流电阻:20℃, 0.4 ≤148 0.5 ≤95.0 0.6 ≤65.8 0.8 ≤36.62. 绝缘电气强度：导体之间1min 1kv不击穿导体与屏蔽1min 3kv不击穿3. 绝缘电阻：每根芯线与其余线芯接地，HYA电缆大于10000MΩ.km,HYAT电缆大于3000MΩ.km。
4. 工作电容：平均值52±2nF/km5. 远端串音防卫度：150kHZ时指定组合的功率平均值大于69dB/kmHYA HYV市内通信电缆(广泛使用于城域网通信网络建设中，以架空和管道安装为主，主要传输音频信号) HYAT填充式通信电缆（使用于城域网通信网络建设中，以管道安装为主，有阻水效果，无须充气保护，主要传输音频信号）HYAC自承式通信电缆（使用于城域网通信网络建设中，架空安装，施工方便，主要传输音频信号）HYAT53填充式铠装电缆（使用于城域网通信网络建设的复杂环境中，直埋于地下，有阻水、防鼠咬效果，无须充气保护主要传输音频信号）主要产品目录1、煤矿用通信电缆MHYV （1-10对）MHYA V （5-100对）MHYA32（5-100对）MHY32 （2-19对）MHYVP (2-10对) MHYVRP（2-10对）2、煤矿用聚氯乙稀绝缘和护套阻燃控制电缆MKVV （2-61芯）MKVV22（2-61芯）MKVV32（2-61芯）3、市内通信电缆HYA（5-2400对）HYAT（5-2000对）HYA53 （5-300对）HYAC （5-300对）4﹑控制电缆及布电线（以下电缆均可定做阻燃和耐火电缆）KVV （2-61芯）KVV22（2-61芯）KVV32（2-61芯）KVVP（2-61芯）KVVP2（2-61芯）BV RV（0.75-240 mm 2）KVVP2-22（2-61芯）通信机房用阻燃软结构电缆（通信设备电源线）ZRVVR （6-240MM2）高速公路紧急电话电缆GHYAT GHYAT53铁路信号电缆PZYA(PTYA) PZYA23(PTYA23) PZYA22(PTYA22) PZY23(PTY23) PZY22(PTY22) PYV PZY03(PTY03) PZY02(PTY03) PZYAH23(PTYAH23)计算机电缆DJVPV,DJVVP,DJYVP, DJYJVP,DJYPV,DJYJPV,DJVPVP,DJYPVP,DJYJPVP,JVV,JVVP DJYPRV机场灯光用电缆JDYJY-2KV专业生产用于电讯、计算配套，仪器仪表连接用电线电缆系列产品------RVVP RVV系列获得煤安证的产品：煤矿用阻燃通信电缆MHYV MHJYV MHYBV MHYA32煤矿用阻燃信号电缆：MHYVR MHYBV MHYV32 MHYVR MHYVP MHYBV MHYVR32煤矿用阻燃控制电缆：MKVV MKVV22 MKVV32市内通信电缆：HYA33 HYA43 HYAT33 HYAT43 HYA HYA23 HYA53 HYAT HYAT23 HYAT53 HYAC WDZ-HYA控制电缆：KVV KVVP KVV22 KVVP2 KVVP2-22 KVVP2-22-1ZRKVVP2-22-1 KVV-1 KVV22-1电力电缆VV VV22 YJV YJV22阻燃耐火电缆NHVV NHYJV NHYJV22电缆分VV和VV22，怎么理解？谢谢！电缆的型号由八部分组成：一、用途代码－不标为电力电缆，K为控制缆，P为信号缆;二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯三、导体材料代码－不标为铜，L为铝;四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套五、派生代码－D不滴流，P干绝缘;六、外护层代码七、特殊产品代码－TH湿热带，TA干热带;八、额定电压－单位KV有关电缆型号的问题1、SYV：实心聚乙烯绝缘射频同轴电缆2、SYWV(Y)：物理发泡聚乙绝缘有线电视系统电缆，视频（射频）同轴电缆（SYV、SYWV、SYFV）适用于闭路监控及有线电视工程SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）3、信号控制电缆（RVV护套线、RVVP屏蔽线）适用于楼宇对讲、防盗报警、消防、自动抄表等工程RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯用途：仪器、仪表、对讲、监控、控制安装4、RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号5、KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量6、RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明7、AVVR 聚氯乙烯护套安装用软电缆8、SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用9、RV、RVP 聚氯乙烯绝缘电缆10、RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆1、BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用12、RIB 音箱连接线（发烧线）13、KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量14、SFTP 双绞线传输电话、数据及信息网15、UL2464 电脑连接线16、VGA 显示器线17、SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）18、SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用19、JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆。
煤矿用电缆规格型号表各规格·各型号电缆热销价低售后保障厂家直销品质保障专业专注已为上千个重点工程提供电缆数十种系列产品1000多个规格多芯可选支持定制规格齐全MCP矿用采煤机电缆采煤机电缆MHYVP矿用通信电缆矿用通信电缆MYPTJ高压矿用橡套电缆矿用橡套电缆MYPTJ矿用金属屏蔽橡套电缆屏蔽橡套电缆矿用铠装屏蔽电缆铠装屏蔽电缆屏蔽控制电缆屏蔽控制电缆MCPT采煤机屏蔽电缆屏蔽电缆MYP橡套电缆MYP橡套电缆品质决定未来高纯度铜安全环保抗压性强寿命更长具体包括包括mc电缆,mcp电缆,mz电缆,mzp电缆,myq电缆,my电缆,mcptj电缆,myptj电缆,mvv电缆,mkvv电缆,myjv 电缆,mkyjv电缆,mhyv电缆,ugf电缆。
如果是(铝芯)导体,则中间加L,即分别为VLV、YJLV;阻燃电缆,则在前面加ZR,即ZR-VV、ZR-YJV;耐火电缆,在前面加N(或NH),即NH-VV、NH-YJV。
适用于额定电压Uo/1.14V及以下采煤机及类似设备用的铜芯橡皮绝缘皮护套软电缆(MC)UC-0.38/0.66:采煤机橡套软电缆。
一般规格如下:长度:根据工程需要确定;宽度:1200mm、900mm;厚度:9.5mm、12mm、15mm、18mm、25mm。
煤矿用通信电缆MHYV5X2X7/0.37mm和MHYV2x2x7/0.43代表什么意思MH——煤矿用通信电缆Y——聚乙烯绝缘V——聚氯乙烯护套5X2X7/0.37——表示5对双绞线,每对是由2芯绝缘线构成。
MYP电缆是煤矿用移动屏蔽橡套软电缆,通常电压等级有0.38/0.66KV0.66/1.14KV1.9/3.6/6等,电缆最小弯曲半径为电缆直径的6倍。
煤矿上使用的动力电缆主要有:MYJV,MYJV22,MYJV42,MVV,MVV22,MYPTJ,MYPT等煤矿上使用的动力电缆主要有:MYJV,MYJV22,MYJV42,MVV,MVV22,MYPTJ。
KVV、KVVP型号：导体标称截面0.75 mm2、1.0mm2、1.5 mm2、2.5mm2、4mm2可生产2～61芯；6mm2的可生产2～14 2～10芯。
KVVP2型号：导体标称截面0.75 mm2、1.0mm2、1.5 mm2、2.5mm2、4mm2可生产4～61芯；6mm2的可生产4～14芯；10芯。
KVV22型号：导体标称截面0.75 mm2、1.0mm2可生产7～61芯；截面1.5 mm2、2.5mm2、4mm2可生产4～61芯；可生产可生产4～14芯；10 mm2的可生产4～10芯。
KVV32型号：导体标称截面0.75 mm2、1.0mm2可生产10～61芯；截面1.5 mm2、2.5mm2、4mm2可生产7～61芯；6 mm2 10 mm2的可生产4～10芯。
KVVR型号：导体标称截面0.75 mm2、1.0mm2、1.5 mm2、2.5mm2、4mm2可生产4～61芯。
KVVRP型号：导体标称截面0.50 mm2、0.75 mm2、1.0mm2可生产10～61芯；1.5 mm2、2.5mm2、4mm2可生产4～48芯。
注：推荐的芯数系列为:2、3、5、7、8、10、12、14、16、19、24、27、30、37、44、48、52和61芯。
企业信息天津市电缆总厂第一分厂创建于1971年是一家集研发、生产与销售为一体的电线电缆专业性厂家，系河北省重点高新技术企业、重合同守信用企业、文明单位，位于河北省大城县毕演马工业区。
本厂占地面积50000㎡，拥有工程技术人员50人，职工500人，拥有先进的生产设备和检测设备。
年产各类电缆可达100000公里。
我厂严格按国内的GB、JB、MT标准以及企标组织生产的各类产品有：煤矿用阻燃通信电缆、铁路信号电缆、煤矿用阻燃控制电缆、煤矿用阻燃信号电缆、本安防爆电缆、安装（屏蔽）电缆、电力电缆、控制电缆、计算机电缆、信号电缆、通信电缆、及各种阻燃、高温、耐火电缆等，并且可根据客户要求设计生产各类专用特种电缆，产品广泛应用于能源、化工、船舶、煤炭、建材、冶金、交通、电子、科研、通信以及国防等领域，产品先后配套于天津市联合化工厂、酒泉卫星发射基地、北京市网通公司和电信工程局、山东兖矿集团、山西大同阳泉矿、等国内外重点工程和项目，深受客户好评。
点线缆各种规格型号千余种，和同行们共同分享聚氯乙烯绝缘(阻燃)控制电缆产品型号规格范围使用场合KVV,KVVP,KVVP2 0.5-10mm 2 ,2-61 芯适用于弱电控制系统或强电磁场干扰区 KVV22,KVV20 0.5-10mm 2 ,4-61 芯 KVV32,KVV300.5-10mm 2 ,7-61 芯 KVVR 0.5-6mm 2 ,2-61 芯 KVVRP 0.5-4mm 2 ,2-61 芯 KVVP22,KVVP2-22 1.5-10mm 2 ,4-61 芯 KVVP2-22-1 1.5-10mm 2 ,4-61 芯主要用于500KV 变电站与发电厂配电装置及强电磁场干扰区 KVV-1,KVV22-1 0.5-10mm 2 ,2-61 芯注：型号前加“ZR”为阻燃型，适用于火灾易发生的环境。
（更多电线电缆知识：）聚乙烯绝缘(阻燃)控制电缆产品型号规格范围使用场合 KYV,KYVP,KYVP2 0.5-10mm 2 ,2-61 芯此产品绝缘电阻高，防水性能强，较好的耐寒性，适用于弱电控制系统或强电磁场干扰区。
KYV20,KYV22 0.5-10mm 2 ,4-61 芯 FYV30,KYV32 0.5-10mm 2 ,7-61 芯 KYVR 0.5-6mm2,2-61 芯 KYVRP 0.5-4mm2 ,2-61 芯 KYVP22,KYVP2-22 1.5-10mm 2 ,4-61 芯注：型号前加“ZR”为阻燃型，适用于火灾易发生的环境。
（更多电线电缆知识：）交联聚乙烯绝缘控制电缆产品型号规格范围使用场合 KYJV,KYJVP,KYJVP2 0.75-10mm 2 ,2-61 芯具有优良的电气性能，耐化学腐蚀，适用于负载大、环境KYJV22,KYJVP22KYJVP2-22 0.75-10mm 2 ,4-61 芯恶劣的场所。
FYJVR,KYJVRP 0.75-6mm 2 ,2-61 芯 KYJV22-1,KYJVP2-22-10.75-10mm 2 ,7-61 芯主要用于500KV 变电站与发电厂配电装置及强电磁场干扰区。
JHS 电缆JHS防水电缆橡套电缆是由多股的细铜丝为导体,外包橡胶绝缘和橡胶护套的一种柔软可移动的电缆品种.一般来讲,包括通用橡套软电缆,电焊机电缆,潜水电机电缆,无线电装置电缆和摄影光源电缆等品种.橡套电缆广泛使用于各种电器设备,例如日用电器,电动机械,电工装置和器具的移动式电源线,同时可在室内或户外环境条件下使用.根据电缆所受的机械外力,在产品结构上分为轻型,中型和重型三类,在截面上也有适当的衔接.一般轻型橡套电缆使用于日用电器,小型电动设备,要求柔软,轻巧,弯曲性能好;中型橡套电缆除工业用外,广泛用于农业电气化中,重型电缆用于如港口机械,探照灯,家业大型水力排灌站等场合.这类产品具有良好的通用性,系列规格完整,性能良好和稳定.防水橡套电缆和潜水泵用电缆,主要用于潜水电机配套.无线电装置用电缆,目前主要生产两种橡套电缆(一种屏蔽的,一种不屏蔽),基本能满足要求.橡套电缆分为重型橡套软电缆(YC电缆，YCW电缆)，中型橡套软电缆(YZ 电缆，YZW电缆)，轻型橡套软电缆(YQ电缆，YQW电缆)，防水橡套软电缆(JHS 电缆，JHSB电缆)，电焊机电缆(YH电缆，YHF电缆，YHD电缆)电焊机电缆产品说明本产品适用于对地电压交流不超过200V和脉动直流峰值400V电焊机用二次侧接线及连接电焊钳.是适用于电焊机二次侧接线及连接电焊钳的专用电缆,额定电压交流不超过200V和脉动直流峰值400V。
结构为单线芯,采用多股软导线复绞制成。
导电线芯外面采用耐热聚酯薄膜绝缘带绕包,最外层用橡皮制成的绝缘兼护套做为保护层。
防水橡套软电缆产品说明JHS型防水橡套电缆供交流电压500V及以下的潜水电机上传输电能用。
在长期浸水及较大的水压下，具有良好的电气绝缘性能。
防水橡套电缆弯曲性能良好，能承受经常的移动.以上各种类别的橡套电缆工厂均常年备有各种规格型号的现货，质优价好，按米销售。
(一)煤矿用阻燃电缆(简称为矿用电缆)执行中华人民共和国煤炭行业标准MT818-1999本标准是国家煤炭工业局发布的。
矿用通信电缆实心绝缘填充型电缆适用于煤矿管网的管道铺设，主要用于管道敷设。
在缆芯中和屏蔽层的内外表面用石油膏填充或浇注处理，以防止煤矿中水分侵入。
在煤矿常见的30~C一60~C 的环境条件下，煤矿用通信电缆的机械和电气性能保持不变。
用于平巷、斜巷及机电硐室做通信线以及用于平巷，竖井或斜井作主信号传输。
基本信息中文名称矿用通信电缆概述主信号传输结构导线绝缘材料长度标记1、导线:退火裸铜线，铜线直径为0.30，0.42，0.52，0.60，2、绝缘材料:高密度聚乙烯或聚丙烯，按照全色谱标准标明绝缘线的颜色。
3、绝缘线对:把二根不同颜色的绝缘线按不同的节距扭绞成对，并采用规定的色谱组合以便识别线对。
4、通信电缆缆芯结构:以1对为基本单位，超过25对的电缆按单位组合，每个单位用规定色谱的单位扎带绕扎，以便识别不同的单位。
100对及以上线对的电缆加有1%的预备线对，但最多不超过6对。
缆芯内的间隙用石油膏填充。
5、缆芯包带:用聚脂薄膜带绕包。
6、屏蔽:铜丝屏蔽或用轧纹(或不轧纹)金属带，金属带纵包于通信电缆缆芯包带之外。
7、护套:蓝色低密度聚乙烯。
也可提供双层护套的通信电缆。
识别长度标记电缆外表面有永久性识别标记，标记间隔不大于1m，标记内容有:导线直径，线对数量，电缆型号，制造厂厂名代号及制造年份，长度标记以间隔不大于1m标记在外表面上，但与上述标记错开。
矿用通信电缆采用全色谱绝缘，铝塑综合护套(即电缆的纵包屏蔽铝带与护套粘结成一体，形成密封矿用通信电缆引发火灾的原因，主要是因为过负荷、短路、接触电阻过大及外部热源作用。
在短路、局部过热等故障状态及外热作用下，绝缘材料绝缘电阻下降、失去绝缘能力，甚至燃烧，进而引发火灾。
火灾中矿用电缆的主要特性有火灾温度一般在800℃～1000℃，在火灾情况下，导线电缆会很快失去绝缘能力，进而引发短路等次生电气事故，造成更大的损失；导线电缆在规定的允许载流量下有较大的过载能力；短路状态下，导线电缆会在瞬间引起绝缘材料熔化、燃烧，并引燃周围可燃物。
电缆管理规定第一条井下禁止采用非阻燃电缆，采区严禁使用铝芯电缆。
各矿对新购置的电缆必须查验资质单位检测的电缆阻燃合格证，并存档。
入井时发放入井许可证，由使用单位持证下井使用。
否则，井口把钩工必须严禁入井。
第二条井下水平大巷或主要平巷、机电硐室、电缆沟的装饰不能影响电缆、小型电器的检查、维修、试验、异常情况的处理。
新装饰的水平大巷或主要平巷、机电硐室、电缆沟不得将电缆或小型电器放在装饰板里面。
新安装使用的电缆桥架应为双槽结构，高压双回路电缆应分槽而置。
桥架顶部为敞口，底部有孔洞，以满足电缆、小型电器的检查、维修、试验、排水和异常情况处理的需要，保证电缆之间不能缠绕，并对电缆桥架编号管理。
对桥架内小型电器进行检查，对防爆面进行涂油，每季度对电缆做相间、相线对地线的绝缘摇测，并且要粘贴有相关检查内容的标签。
第三条机房硐室内的电缆应统一敷设在电缆沟内或吊挂在硐室两侧。
电缆沟内要用横担或用吊钩敷设，电缆吊挂要整齐。
每月至少检查电缆沟一次，应做到无杂物、无积水、无油垢。
第四条敷设电缆应遵守下列规定：1、在水平巷道或倾角在30°以下的井巷中吊挂电缆，电缆应用吊钩悬挂；在立井井筒或倾角在30°及其以上的井巷中，电缆应用夹子、卡箍或其他夹持装置进行敷设，夹持装置应能承受电缆重量，并不得损伤电缆。
2、电缆悬挂点间距在水平巷道或倾斜井巷内不得超过3m，在立井筒内不得超过6m。
3、电缆不应悬挂在风管或水管上，不得遭受淋水。
电缆上严禁悬挂任何物件。
电缆与压风管、供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持300mm以上的距离。
在有瓦斯抽放管路的巷道内，电缆（包括通信、信号、监控电缆）必须与瓦斯抽放管路分挂在巷道两侧。
盘圈或盘“8”字形的电缆不得带电，但给采、掘机组供电的电缆不受此限。
电缆坠落时不准落在轨道或输送机上。
4、井筒和巷道内的通信和信号电缆应与电力电缆分挂在井巷的两侧，如果受条件所限：在井筒内，应敷设在电力电缆300mm以外的地方；在巷道内，应敷设在电力电缆上方100mm以上的地方，保证本安型电缆在上，非本安型电缆在下的吊挂原则。
煤矿用阻燃通信电缆1范围本标准规定了煤矿用阻燃通信电缆（以下简称电缆）的定义、检验规则、标志、包装、运输和贮存。
本标准适用于煤矿用聚乙烯绝缘聚乙烯护套通信电缆。
2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 228-1987 金属拉伸试验方法GB 239-1984 金属线材扭转试验方法GB 2423.4-1981 电工电子产品基本环境试验规程试验Db :交变湿热试验方法GB 2900.10-1984 电工名词术语电线电缆GB/T 2951..1-1997 电线绝缘和护套材料通用试验方法第 1 部分：通用试验方法第1 节：厚度和尺寸测量一机械性能试验GB/T 2591.2-1997 电缆绝缘和护套材料通用试验方法第 1 部分：通用试验方法第 2 节热老化试验方法GB/T 2591.4-1997 电缆绝缘和护套材料通用试验方法第 1 部分：通用试验方法第 4 节：低温试验GB/T 2972-1991 镀锌钢丝锌层硫酸铜试验方法GB/T 2976－1988 金属线材缠绕试验方法GB/T 3048.4-1994 电线电缆电性能试验方法导体直流电阻试验GB/T 3048.6－1994 电线电缆电性能试验方法绝缘电阻试验检流计比较法GB/T 3048.8-1994 电线电缆电性能试验方法绝缘电阻试验电压一电流法GB 3082-1984 铠装电缆用镀锌低碳钢丝GB 3953-1983 电工圆铜线GB 4910－1985 镀锡圆铜线GB 5441.2-1985 通信电缆试验方法工作电容试验电桥法GB 5441.6 －1985 通信电缆试验方法串音衰减试验比较法GB 5441.7－1985 通信电缆试验方法衰减常数试验开短路法GB 8170-1987 数值修约规则GB 8815-1988 电线电缆用软聚氯乙烯塑料MT 386-1995 煤矿用阻燃电缆阻燃性的试验方法和判定规则HG 2-1398-1981 v低密度聚乙烯树脂〉JB/T 8173-1995 （GB 4005- 1 983 ）电线电缆交货盘3定义本标准采用GB 2900.10 和下列定义3.1批批是指一次订货的产品数量。
如果一次订货中有不同型号规格的产品，则不同的型号规格应视为不同的批。
3.2型式试验（T ）型式试验是制造厂在供应电缆标准中规定的某一种电缆之前所进行的试验。
其特点是，在做过一次试验后一般不再重做，但在电线电缆所用材料、结构和工艺有了变 更而影响电线电缆的性能时，必须重复进行试验；或者在产品中另有规定，如定期 进行试验等，也应按规定得利进行试验。
3.3抽样试验（S ）抽样试验是制造厂按制造批量抽取完整的电线电缆并从其上切取试样或元件的试 验。
3.4例行试验（R ）例行试验也称出厂检验，是制造厂对全部成品电线电缆进行的试验。
4产品分类与命名4.1 型号电缆型号见表1。
电缆规格应符合表 2规定。
a ）30烯护套通信电缆，表示为:MHYA32 30 X 2 MT 818.14 — 19994.3命名代号煤矿用阻燃通信电缆 铜质线芯” 钢铜加强线芯 聚乙烯绝缘,,,,,,,,,,,,,,,,,,,,,,,,,铝一聚乙烯粘结护层,,,,,,,,,,,,,,,,,,,, 聚乙烯内护套,,,,,,,,,,,,,,,,,,,,,,,, 编织铠装"I IU_J55555555555555555555555555聚氯乙烯护套,,,,,,,,,,,,,,,,,,,,,,,, 细圆钢丝铠装、聚氯乙烯外被层， 4.4产品表示方法 MH省略JY A省略B V 32J 5 5 5 5 5 5 5 5 5 5 57 J例如：b）具有1个星绞线芯的煤矿用聚乙烯绝缘聚氯乙烯护套通信电缆，表示为：MHYV 1X 4 MT 818.14—19995技术要求与试验方法5. 1导体5. 1 . 1 MHYV 型电费采用镀锌软圆铜线绞合导体；MHJYV 型电费采用镀锡软圆铜线与镀锌钢线混绞导体；其它型号电费采用软圆铜线。
软圆铜线就符合GB 3953的定；镀锡软圆铜线应符合GB 4910的规定；混绞导体的镀锌钢线的导体应符合附录B的规定。
5.1.3导体直流电阻：在20 C时，电电缆导体的直流电阻应符合表8要求.表85.2绝缘5.2.1绝缘采用低密聚乙烯电费料，其性能应符合HG2-1398中电电缆料的要求•5.2.2绝缘应紧密挤包在导体上，且应容易剥落而不损伤导体或镀锡层•绝缘表面应光滑，色泽均匀，不应有裂缝及其他损伤.5.2.3绝缘标称厚度应符合表3-表7的规定，绝缘厚度的平均值应不小于规定的标称值,其最薄点厚度不小于标称值减0.05mm.5.2.4电缆绝缘线芯在20C时的绝缘电阻应不小于3000M. km .5.2.5电缆绝缘老化前，后的机械性能应符合表9要求.5.3线组5.3.1绝缘线芯应绞合成线组.一对线芯应采用对绞，绞合节距不大于120 mm;两对线芯可采用星绞或复对绞，其节距均不大于150 mm.5.3.2成对的2根绝缘线芯应用不同的颜色，普通对为红，白二色，标志对为蓝色，白二色，星绞组4根绝缘线芯的绝缘的绝缘应为红，蓝，白，绿四色.5.4缆芯一对线芯和两对线芯的电缆可直接用线组作为缆芯.二对以上的电缆应用对绞线组按同心式绞合成缆芯，最外层的绞合方向为右向，相邻两层之间的绞向必须相反.同一层中相邻两对线组应采用不同的绞合节距，每一层中应有一个标志对.5.5包带MHYBV ，MHYAV，MHYA32型电缆的缆芯外面应用非吸湿和非吸油性的绝缘带纵包或重叠绕包.绕包带应扎紧，其重叠部分应不小于带宽的20%，最小不得低于5 mm..5.6粘结护层5.6.1粘结护层用铝一聚乙浠复合带符合本标准录A的规定.5.6.2MHYAV及MHY A32型电缆，在塑料绕包带外纵包一层铝一聚乙烯复合带，该护层必须连续、完整。
纵包重叠量应大于表6~表7的规定，重叠处采用热封。
5.7内护套5.7.1MHYBV 及MHYAV及MHYA32型电缆的内护套应用低密度聚乙烯电缆料，其性能应符合HG2-1398中电缆料的规定。
5.7.2内护套应紧密挤包在缆芯包带或铝一聚乙烯粘结护层上，且应容易剥离而不损伤绝缘或粘结护层。
内护套表面应平整，无裂缝及其他机械损伤。
5.7.3内护套的标称厚度应符合表5~表7的规定，并允许有20%的负偏差。
5.7.4电缆内护套老化前，后的机械性能应符合表9要求。
5.8铠装5.8.1MHYBV 型电缆内护套外应采用编织镀锌细钢丝铠装。
细钢丝应符合本标准附录B规定，钢丝直径应符合表5的规定。
编织覆盖率应为25% ~35%。
镀锌钢丝可用银钎焊焊接，但焊接处不允许有钢丝端头露出。
5.8.2MHYA32型电缆内护套外应用镀锌钢丝铠装，镀锌圆钢丝直径应符合表7规定。
铠装镀锌钢丝应符合GB 3082的规定。
5. 9 外护套5.9.1外护套为蓝色采用聚氯乙烯电缆料，其性能应符合GB 8815的规定。
5.9.2外护套应紧密挤包在缆芯或钢丝铠装层上，且应容易剥离而不损伤绝缘、内护套或钢丝镀锌层。
外护套表面应平整，色泽均匀，无裂缝、气孔、夹杂或其他机械损伤。
593护套标称厚度应符合表3~表7规定•外护套厚度的平均值应不小于元宝的标准值。
MHYBV 及MHYA32型电缆外护套最薄点的厚度应不小于标称值的80%—0.2mm,其他型号应不小于标称值的8 5%—0.1 mm .5.9.4 电缆外护套老化前、后的机械性能应符合表9要求。
95.10电缆的平均外径应不大于表3~表7规定的最大值.5.11成品电缆5.11.1电缆导电线芯不得有断线、对间连电、混线现象。
5.11.2电缆任意对线组的工作电容应不大于0.06uF/km.5.11.3耐交流电压性能：电缆绝缘线芯间及绝缘线芯与屏蔽间应能经受历时 1 min、1.5Kv 交流电压的试验，不允许有击穿和闪络现象。
5.11.4电缆在500m长度上任意两对线芯间的远端串音衰减不小于70Db.。
5.11.5电缆工作对的直流电阻差应不大于环阻的2%。
5.11.6电缆的固有衰减应符合表8规定。
5.11.7电缆在1km长度上每根线芯的电感应不大于800uH.5.11.8低温冲击试验：电缆应经受低温冲击试验。
试验温度为—10C。
试验后电缆表面不应有目力可见的裂纹与破口。
5.11.9低温冲击试验：电缆应经受低温冲击试验。
试验温度为—10C。
试验后电缆表面应无损伤，线芯间无断路和短路。
5.11.10低温卷绕试验：MHYV和MHJYV型电缆应经受低温卷绕试验。
试验温度为一10C。
试棒直径应保证电缆的弯曲半径为电缆外径的10倍。
试验后电缆表面不应有目力可见的裂纹与破口。
5.11.11低温拉伸试验：M HYEV、MHYAV及M HYA3 2型电缆应受低温拉伸试验。
试验温度为—10C。
5.11.12高温试验：电缆应经受高温试验。
试验后电缆表面不应有目力可见的裂纹与破口。
5.11.13湿热试验：电缆应经受湿热试验。
高温温度为+4 0C，周期6 d。
试验后应立即检查，其绝缘电阻应不小于10 0M Q • km，线间耐工频电压 1.5kV,1min不击穿，且电缆表面无皱纹、气孔、裂纹。
5.11.14密封性能：电缆应进行密封性能试验。
5.11.15 阻燃性能：电缆阻燃性能应达到MT386 标准中 5.3、 5.4 规定的试验要求. 5.11.16 交货长度：a）MHYA32 井筒电缆按用户要求的长度交货；b）规格为1X 2、2X 2、1X 4的电缆交货长度不小于200m;c）其它规格的电缆交货长度不小于100m。
短段不小于50m的电缆不得超过交货量的10%。
长度计量误差应不大于土0.5%。
用户对供货长度有特殊要求时，可根据协议交货。
5.12工作条件5.12.1电缆导体的长期允许工作温度—4 0〜+50C ;月平均最大相对温度为9 5%（+25C 时）。
5.12.2电缆允许敷设与安装的温度应不低于—10C .5.12.3电缆最小弯曲半径：MHYV 及MHJYV 型电缆为电缆外径的10 倍; 其它型号外径的15 倍。
6试验方法6． 1 试验条件本标准中除环境试验在有关条款中规定以外，其它试验在下述大气条件下进行：环境温度：15~35 C;环境相对湿度：45% ~75%; 大气压力：86~106kPa.6.2绝缘厚度测量6.2.1步骤绝缘厚度应按GB/T 2951.1 —1997中8.1 规定的方法测量。
应在至少相隔1m 的3处各取一段电缆试样。
每根动力线芯、控制线芯的绝缘厚度均应测量，其他绝缘线芯若有绝缘厚度的要求也应测量。
