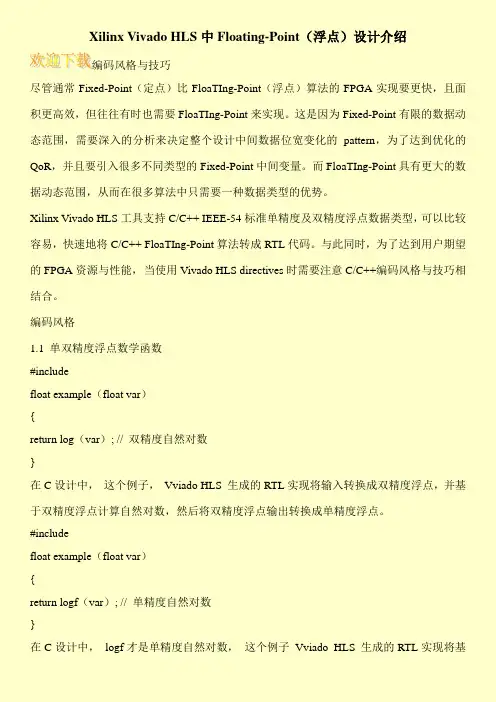

Xilinx Vivado HLS中Floating-Point（浮点）设计介绍
编码风格与技巧
尽管通常Fixed-Point（定点）比FloaTIng-Point（浮点）算法的FPGA实现要更快，且面积更高效，但往往有时也需要FloaTIng-Point来实现。
这是因为Fixed-Point有限的数据动态范围，需要深入的分析来决定整个设计中间数据位宽变化的pattern，为了达到优化的QoR，并且要引入很多不同类型的Fixed-Point中间变量。
而FloaTIng-Point具有更大的数据动态范围，从而在很多算法中只需要一种数据类型的优势。
Xilinx Vivado HLS工具支持C/C++ IEEE-54标准单精度及双精度浮点数据类型，可以比较容易，快速地将C/C++ FloaTIng-Point算法转成RTL代码。
与此同时，为了达到用户期望的FPGA资源与性能，当使用Vivado HLS directives时需要注意C/C++编码风格与技巧相结合。
编码风格
1.1 单双精度浮点数学函数
#include
float example（float var）
{
return log（var）; // 双精度自然对数
}
在C设计中，这个例子，Vviado HLS 生成的RTL实现将输入转换成双精度浮点，并基于双精度浮点计算自然对数，然后将双精度浮点输出转换成单精度浮点。
#include
float example（float var）
{
return logf（var）; // 单精度自然对数
}
在C设计中，logf才是单精度自然对数，这个例子Vviado HLS 生成的RTL实现将基。
32位浮点加法器设计32位浮点加法器是一种用于计算机中的算术逻辑单元(ALU)，用于执行浮点数的加法运算。
它可以将两个32位浮点数相加，并输出一个32位的结果。
设计一个高效的32位浮点加法器需要考虑多个方面，包括浮点数的表示形式、运算精度、舍入方式、运算逻辑等。
下面将详细介绍32位浮点加法器的设计。
1.浮点数的表示形式：浮点数通常采用IEEE754标准进行表示，其中32位浮点数由三个部分组成：符号位、阶码和尾数。
符号位用来表示浮点数的正负，阶码用来表示浮点数的指数，尾数用来表示浮点数的小数部分。
2.运算精度：在浮点数加法运算中，精度是一个重要的考虑因素。
通常，浮点数加法器采用单精度（32位）进行设计，可以处理较为广泛的应用需求。
如果需要更高的精度，可以考虑使用双精度（64位）浮点加法器。
3.舍入方式：浮点数加法运算中，结果通常需要进行舍入处理。
常见的舍入方式有以下几种：舍入到最近的偶数、舍入向上、舍入向下、舍入到零。
具体的舍入方式可以根据应用需求来确定。
4.运算逻辑：浮点数加法运算涉及到符号位、阶码和尾数的加法。
首先，需要判断两个浮点数的阶码大小，将较小的阶码移到较大的阶码对齐，并相应调整尾数。
然后，将尾数进行相加并进行规格化处理。
最后，根据求和结果的大小，进行溢出处理和舍入操作。
在32位浮点加法器的设计中，还需要考虑到性能和效率。
可以采用流水线技术来提高运算速度，将加法运算划分为多个阶段，并在每个阶段使用并行处理来加速运算。
此外，还可以使用硬件加速器和快速逻辑电路来优化运算过程。
总结起来，设计一个高效的32位浮点加法器需要考虑浮点数的表示形式、运算精度、舍入方式、运算逻辑以及性能和效率。
在实际设计中，还需要根据具体应用需求进行功能扩展和优化。
通过合理的设计和调优，可以实现高性能的浮点加法器，满足不同应用场景的需求。
32位浮点加法器设计一、基本原理浮点数加法运算是在指数和尾数两个部分进行的。
浮点数一般采用IEEE754标准表示，其中尾数部分采用规格化表示。
浮点加法的基本原理是将两个浮点数的尾数对齐并进行加法运算，再进行规格化处理。
在加法运算过程中，还需考虑符号位、指数溢出、尾数对齐等特殊情况。
二、设计方案1. 硬件实现方案：采用组合逻辑电路实现浮点加法器，以保证运算速度和实时性。
采用Kogge-Stone并行加法器、冒泡排序等技术，提高运算效率。
2.数据输入：设计32位浮点加法器，需要提供两个浮点数的输入端口，包括符号位、指数位和尾数位。
3.数据输出：设计32位浮点加法器的输出端口，输出相加后的结果，包括符号位、指数位和尾数位。
4.控制信号：设计合适的控制信号，用于实现指数对齐、尾数对齐、规格化等操作。
5.流程控制：设计合理的流程控制，对各个部分进行并行和串行处理，提高加法器的效率。
三、关键技术1. Kogge-Stone并行加法器：采用Kogge-Stone并行加法器可以实现多位数的并行加法运算，提高运算效率。
2.浮点数尾数对齐：设计浮点加法器需要考虑浮点数尾数的对齐问题，根据指数大小进行右移或左移操作。
3.溢出判断和处理：浮点加法器需要判断浮点数的指数是否溢出，若溢出需要进行调整和规格化。
4.符号位处理：设计浮点加法器需要考虑符号位的处理，确定加法结果的符号。
四、性能评价性能评价是衡量浮点加法器设计好坏的重要指标。
主要从以下几个方面进行评价：1.精度：通过与软件仿真结果进行比较，评估加法器的运算精度，误差较小的加法器意味着更高的性能。
2.速度：评估加法器的运行速度，主要考虑延迟和吞吐量。
延迟越低，意味着加法器能够更快地输出结果；吞吐量越高，意味着加法器能够更快地处理多个浮点加法运算。
3.功耗：评估加法器的功耗情况，低功耗设计有助于提高整个系统的能效。
4.面积：评估加法器的硬件资源占用情况，面积越小意味着设计更紧凑，可用于片上集成、嵌入式系统等场景。
多工位级进模设计实例在计算机科学领域中，多工位级进模设计是一种用于提高处理器性能的技术。
它通过将处理器划分为多个工位，并在每个工位上同时执行不同的指令，以实现指令级并行处理。
本文将介绍几个多工位级进模设计的实例，以帮助读者更好地理解这一概念。
实例一：乘法器设计乘法运算是计算机中常见的运算之一。
在传统的乘法器设计中，需要进行多次乘法和加法操作，整个运算过程比较耗时。
而采用多工位级进模设计，可以将乘法运算拆分为多个阶段，每个阶段在一个工位上并行执行。
例如，可以将乘法器划分为部分积生成、部分积累加和最终结果生成等多个工位，在每个工位上同时执行不同的操作。
这样可以大大提高乘法器的运算速度。
实例二：浮点数加法器设计浮点数加法是计算机中常见的浮点运算之一。
在传统的浮点数加法器设计中，需要进行多次位运算和规格化等操作，整个运算过程较为复杂。
而采用多工位级进模设计，可以将浮点数加法器划分为多个阶段，每个阶段在一个工位上并行执行。
例如，可以将浮点数加法器划分为对阶段、对尾数相加和规格化等多个工位，在每个工位上同时执行不同的操作。
这样可以显著提高浮点数加法器的运算速度。
实例三：流水线设计流水线是多工位级进模设计中常用的一种技术。
它将处理器的指令执行过程划分为多个阶段，并在每个阶段上同时执行不同的指令。
例如，可以将流水线划分为取指、译码、执行、访存和写回等多个阶段，在每个阶段上并行执行不同的指令。
这样可以大大提高处理器的指令执行效率。
实例四：并行排序算法设计排序算法是计算机中常用的一种算法。
传统的排序算法通常是串行执行的，即每次只处理一个元素。
而采用多工位级进模设计，可以将排序算法划分为多个阶段，每个阶段在一个工位上并行执行。
例如，可以将排序算法划分为分组、局部排序和合并等多个工位，在每个工位上同时处理不同的元素。
这样可以显著提高排序算法的执行速度。
多工位级进模设计是一种提高处理器性能的重要技术。
通过将处理器划分为多个工位，并在每个工位上同时执行不同的指令，可以实现指令级并行处理，从而大大提高处理器的运算速度和指令执行效率。

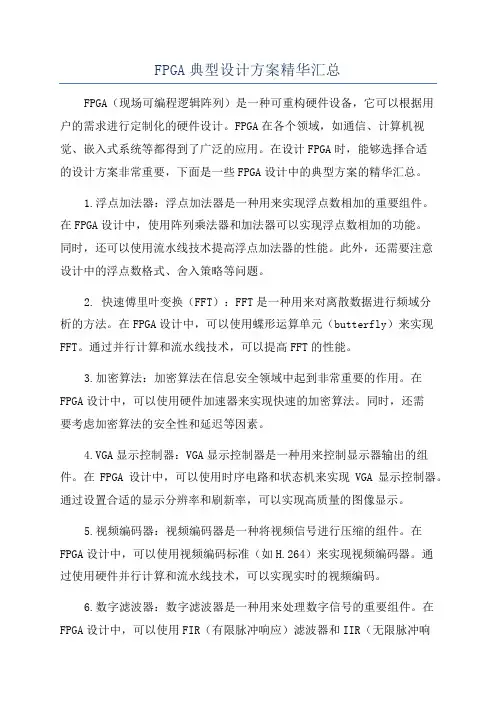

FPGA典型设计方案精华汇总FPGA（现场可编程逻辑阵列）是一种可重构硬件设备，它可以根据用户的需求进行定制化的硬件设计。
