PL120标准光源箱作业指导书001

标准光源箱操作规程一、引言标准光源箱是一种用于光学仪器校准和测试的设备，其准确性和稳定性对于保证测量结果的准确性至关重要。

本操作规程旨在规范标准光源箱的操作流程，确保操作人员能够正确、安全地操作设备，提高工作效率和数据准确性。

二、设备概述1. 标准光源箱是由光源、光电探测器、滤光片、反射镜等组成的复杂光学系统，能够产生稳定的光源，并通过光电探测器测量光源的光强。

2. 标准光源箱具有多种光源选择，如白光、红光、绿光等，可根据实际需求进行调整。

3. 标准光源箱还配备了多种滤光片和反射镜，用于调节光源的光谱分布和光强。

三、操作流程1. 准备工作a. 确保标准光源箱处于稳定的工作环境中，避免温度和湿度变化对设备性能的影响。

b. 检查设备是否正常运行，如有异常情况应及时联系维修人员进行处理。

c. 确保操作人员已经接受相关培训，了解设备的基本原理和操作要点。

2. 打开设备a. 打开标准光源箱的电源开关，待设备启动完成后，进入操作界面。

b. 检查设备显示屏上的参数，确保设备处于正常工作状态。

3. 选择光源a. 根据实际需要，选择合适的光源类型，如白光、红光、绿光等。

b. 调节光源的亮度和稳定性，确保光源输出的光强满足实验要求。

4. 调节滤光片和反射镜a. 根据实验要求，选择合适的滤光片和反射镜，调节光源的光谱分布和光强。

b. 注意保持滤光片和反射镜的清洁，避免灰尘和污渍影响光学性能。

5. 测量光源的光强a. 将光电探测器放置在合适的位置，确保光线能够正常照射到探测器上。

b. 启动光电探测器，记录测量到的光强数值。

c. 根据实验要求，进行多次测量，计算光源的平均光强值。

6. 关闭设备a. 关闭光源箱的电源开关，待设备彻底住手运行后，断开电源连接。

b. 清理设备表面的灰尘和污渍，确保设备处于良好的工作状态。

四、安全注意事项1. 操作人员必须佩戴适当的防护眼镜和手套，避免光源和光电探测器对眼睛和皮肤造成损伤。

2. 在操作过程中，严禁触摸光源和光电探测器，以免影响设备的准确性和稳定性。

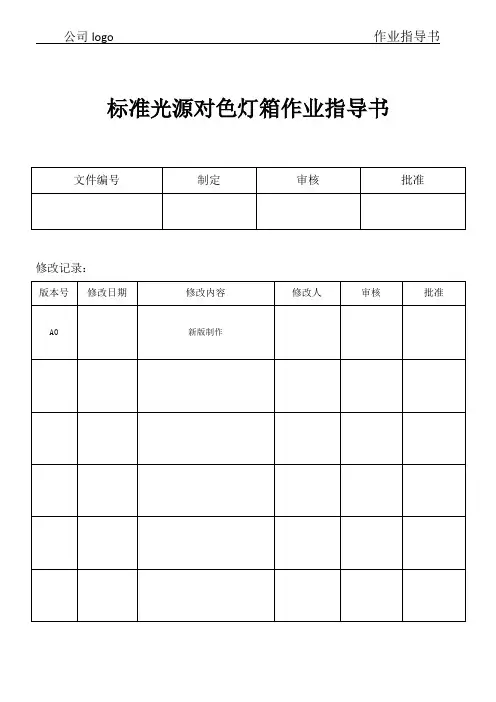

公司logo 作业指导书标准光源对色灯箱作业指导书修改记录：1、目的为了确保测试结果的准确，避免非正规操作对仪器的损耗及人身的危害，并延长仪器的使用寿命，特制定本作业指导书。

2、适用范围适用于使用标准光源对色灯箱作业的所有人员。

3、职责和权限3.1 检测主管：负责标准光源对色灯箱的外校维修安排、校准及本作业指导书的更新；3.2 检测工程师及检测技术员：负责标准光源对色灯箱的使用、维护、保养。

4、定义4.1标准光源：亦称“国际烛光”，是指国际照明委员会为统一颜色测量时的照明所规定的光源。

5、内容5.1 将标准光源对色灯箱放置在坚固的水平台面上，并检查确认设备是否完好；5.2将电源线与灯箱连接好, 并插入插座，接通电源；5.3轻按对色灯箱面板上ON/OFF键， LCD 液晶模块显示接通电源，并流动显示各光源名称，累计使用时间及开关次数；5.4 按灯箱面板上F、D65、TL84、UV、CWF、TL83/U30 键均可自动切换，也可同时开启多种光源（同时按下），LCD 液晶模块会显示对应光源名称和使用时间，CLR为复位清零；5.5 标准光源使用介绍：5.5.1 F――家庭酒店用灯、比色参考光源，色温：2700K，功率：40W；5.5.2 D65――国际标准人工日光(Artificial Daylight)，色温：6500K，功率：18W；5.5.3 TL84－－欧洲、日本、中国商店光源，色温：4000K，功率：18W；5.5.4 UV――紫外灯光源(Ultra-Violet)，波长：365nm，功率：20W；5.5.5 CWF――美国冷白商店光源(Cool White Fluorescent)，色温：4150K，功率：20W；5.5.6 TL83――欧洲标准暖白商店光源 (Warm White )，色温：3000K，功率：18W；5.6 对色方法：5.6.1 根据产品要求选择标准光源；5.6.2 对色时将被检测板与标准样板或标准色板放在灯箱底板中部位置，观察角度以45度视线为宜，可根据产品的形状调整适当角度，由于光的反射，对色时应将被检测板与标准样板或标准色板位置左右来回调换对色确认，以达到准确判定；5.6.3需要比较两块以上样板的颜色时，应并排摆放在灯箱内进行比对，不要把它们重叠起来观看；5.7 对色完毕，按ON/OFF键关闭光源，对色灯箱长时间不用，要拔下插头，断开电源。

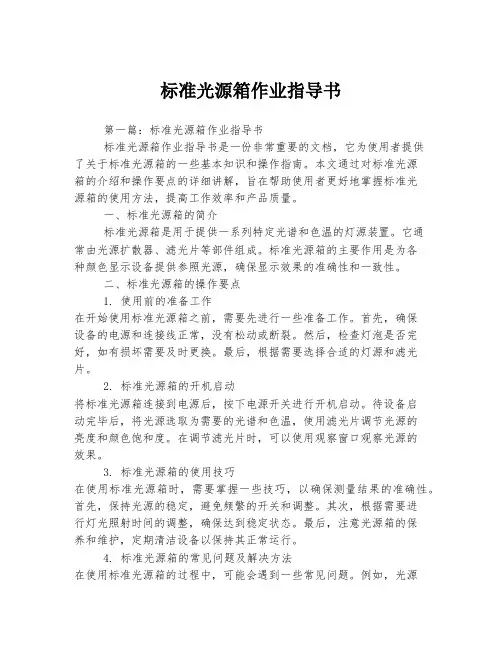

标准光源箱作业指导书第一篇：标准光源箱作业指导书标准光源箱作业指导书是一份非常重要的文档，它为使用者提供了关于标准光源箱的一些基本知识和操作指南。

本文通过对标准光源箱的介绍和操作要点的详细讲解，旨在帮助使用者更好地掌握标准光源箱的使用方法，提高工作效率和产品质量。

一、标准光源箱的简介标准光源箱是用于提供一系列特定光谱和色温的灯源装置。

它通常由光源扩散器、滤光片等部件组成。

标准光源箱的主要作用是为各种颜色显示设备提供参照光源，确保显示效果的准确性和一致性。

二、标准光源箱的操作要点1. 使用前的准备工作在开始使用标准光源箱之前，需要先进行一些准备工作。

首先，确保设备的电源和连接线正常，没有松动或断裂。

然后，检查灯泡是否完好，如有损坏需要及时更换。

最后，根据需要选择合适的灯源和滤光片。

2. 标准光源箱的开机启动将标准光源箱连接到电源后，按下电源开关进行开机启动。

待设备启动完毕后，将光源选取为需要的光谱和色温，使用滤光片调节光源的亮度和颜色饱和度。

在调节滤光片时，可以使用观察窗口观察光源的效果。

3. 标准光源箱的使用技巧在使用标准光源箱时，需要掌握一些技巧，以确保测量结果的准确性。

首先，保持光源的稳定，避免频繁的开关和调整。

其次，根据需要进行灯光照射时间的调整，确保达到稳定状态。

最后，注意光源箱的保养和维护，定期清洁设备以保持其正常运行。

4. 标准光源箱的常见问题及解决方法在使用标准光源箱的过程中，可能会遇到一些常见问题。

例如，光源箱无法正常启动、光源亮度不稳定等。

对于这些问题，可以参考使用手册或联系售后服务进行解决。

同时，注意光源箱的使用环境，避免过高或过低的温度、湿度等因素对设备造成影响。

三、总结通过本文对标准光源箱的简介和操作要点的详细讲解，相信读者对标准光源箱的使用方法有了更清晰的了解。

在使用标准光源箱时，需要遵循相关的操作指南，注意设备的保养和维护，以确保光源箱的正常运行和测量结果的准确性。

希望本文对读者能够有所帮助，提高工作效率和产品质量。

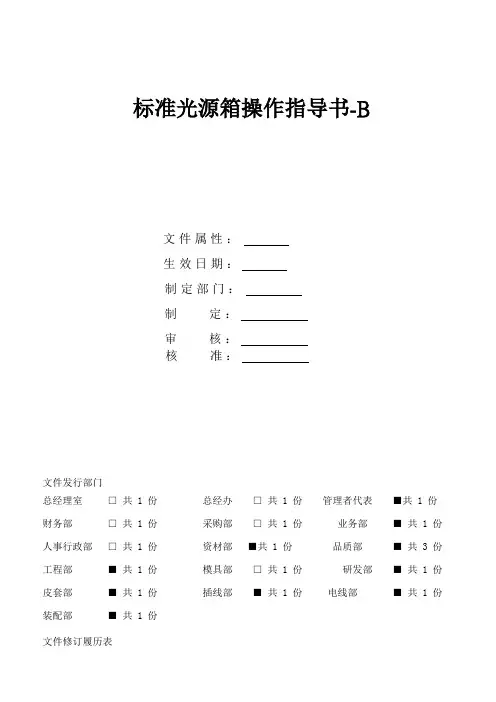

标准光源箱操作指导书-B
文件属性：
生效日期：
制定部门：
制定：
审核：
核准：
文件发行部门
总经理室□共 1 份总经办□共 1 份管理者代表■共 1 份财务部□共 1 份采购部□共 1 份业务部■共 1 份人事行政部□共 1 份资材部■共 1 份品质部■共 3 份工程部■共 1 份模具部□共 1 份研发部■共 1 份皮套部■共 1 份插线部■共 1 份电线部■共 1 份装配部■共 1 份
文件修订履历表
1．目的：为让每个操作人员正确使用标准光源对色灯箱，以确保测试结果的准确性，避免不当的操作对仪器造成损坏。

2．适用范围：适用于本公司所有用于准确校对产品的颜色偏差
3．机器设备名称：标准光源对色灯箱
4．操作步骤：
4.1 接通电源，按下对色灯箱面板上ON/OFF键，LCD液晶模块显示接通电源，并流动显示各
光源名称、累计使用时间及开关次数
4.2 按D65、UV、F/A、TL84、CWF、U30键均可自动切换，也可同时开启多种光源，在单一光
源启动时按下CLR键复位清零
4.3 将被检测品放在灯箱底板中部位置，观察角度以90度光源、45度视线为宜，可根据被测
物品形状适当调整角度，以达到检测最佳效果
4.4 关闭电源按ON/OFF键
5．注意事项:
5.1 不要随意使用CLR键，以免误将计时系统时间清零，每种光源的使用二千小时后需要更
换新灯管，更换灯管后应用螺丝刀等伸入到CLR键中心圆孔使用时间清零，重新开始计时
5.2 灯箱所配备标准光源全部安装在灯箱的固定位置上，位置不能颠倒
5.3仪器出现异常及时通报上级处理
6．附图
A TL84/V30 DAYLIGHT COLL/WHITE
电源。

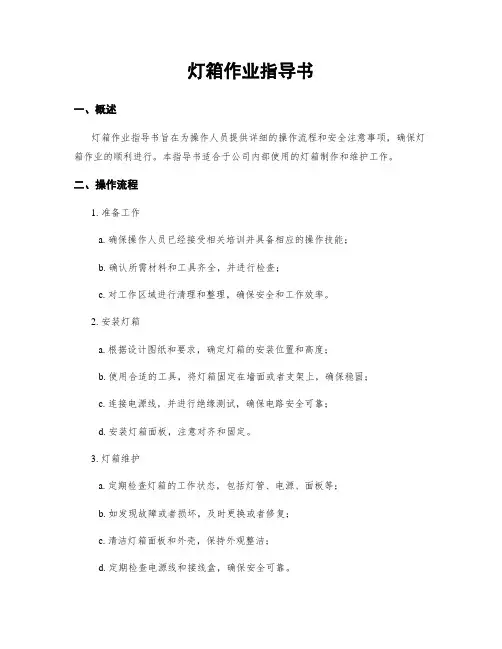

灯箱作业指导书一、概述灯箱作业指导书旨在为操作人员提供详细的操作流程和安全注意事项，确保灯箱作业的顺利进行。

本指导书适合于公司内部使用的灯箱制作和维护工作。

二、操作流程1. 准备工作a. 确保操作人员已经接受相关培训并具备相应的操作技能；b. 确认所需材料和工具齐全，并进行检查；c. 对工作区域进行清理和整理，确保安全和工作效率。

2. 安装灯箱a. 根据设计图纸和要求，确定灯箱的安装位置和高度；b. 使用合适的工具，将灯箱固定在墙面或者支架上，确保稳固；c. 连接电源线，并进行绝缘测试，确保电路安全可靠；d. 安装灯箱面板，注意对齐和固定。

3. 灯箱维护a. 定期检查灯箱的工作状态，包括灯管、电源、面板等；b. 如发现故障或者损坏，及时更换或者修复；c. 清洁灯箱面板和外壳，保持外观整洁；d. 定期检查电源线和接线盒，确保安全可靠。

4. 灯箱拆卸a. 在拆卸灯箱之前，先断开电源，并确保电源线没有电流；b. 使用合适的工具，拆除灯箱面板和固定件；c. 将拆卸下来的灯箱部件进行分类和整理，妥善保管。

三、安全注意事项1. 操作人员必须佩戴个人防护装备，如安全帽、手套、安全鞋等；2. 在操作过程中，严禁随意触摸电源线和电器设备；3. 在安装和维护灯箱时，严禁使用损坏的工具；4. 确保工作区域通风良好，避免积聚可燃气体；5. 遵守公司的安全操作规程和相关法律法规。

四、常见问题及解决方法1. 灯箱亮度不足可能原因：灯管老化或者损坏。

解决方法：更换灯管，并检查电源是否正常。

2. 灯箱闪烁或者不亮可能原因：电源故障或者电路接触不良。

解决方法：检查电源线和接线盒，确保接触良好；如有必要，更换电源。

3. 灯箱面板损坏可能原因：外力撞击或者长期使用导致老化。

解决方法：更换损坏的面板，并检查灯箱支架是否稳固。

五、总结灯箱作业指导书详细介绍了灯箱的安装、维护和拆卸流程，以及相关的安全注意事项和常见问题的解决方法。

操作人员在进行灯箱作业时，应严格按照本指导书的要求进行操作，确保工作的顺利进行和安全性。

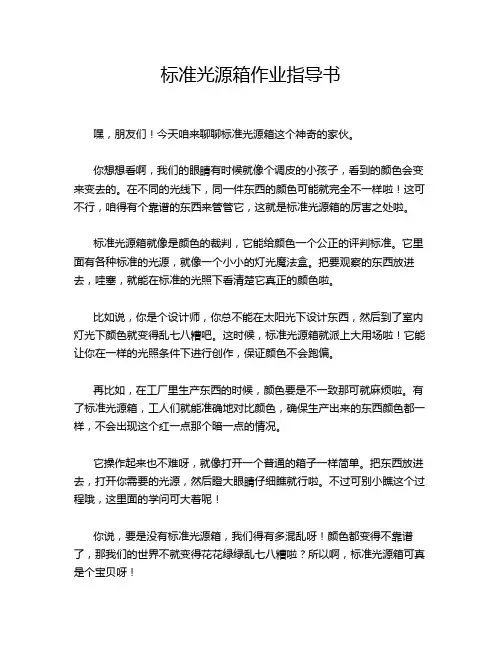

标准光源箱作业指导书嘿，朋友们！今天咱来聊聊标准光源箱这个神奇的家伙。

你想想看啊，我们的眼睛有时候就像个调皮的小孩子，看到的颜色会变来变去的。

在不同的光线下，同一件东西的颜色可能就完全不一样啦！这可不行，咱得有个靠谱的东西来管管它，这就是标准光源箱的厉害之处啦。

标准光源箱就像是颜色的裁判，它能给颜色一个公正的评判标准。

它里面有各种标准的光源，就像一个小小的灯光魔法盒。

把要观察的东西放进去，哇塞，就能在标准的光照下看清楚它真正的颜色啦。

比如说，你是个设计师，你总不能在太阳光下设计东西，然后到了室内灯光下颜色就变得乱七八糟吧。

这时候，标准光源箱就派上大用场啦！它能让你在一样的光照条件下进行创作，保证颜色不会跑偏。

再比如，在工厂里生产东西的时候，颜色要是不一致那可就麻烦啦。

有了标准光源箱，工人们就能准确地对比颜色，确保生产出来的东西颜色都一样，不会出现这个红一点那个暗一点的情况。

它操作起来也不难呀，就像打开一个普通的箱子一样简单。

把东西放进去，打开你需要的光源，然后瞪大眼睛仔细瞧就行啦。

不过可别小瞧这个过程哦，这里面的学问可大着呢！你说，要是没有标准光源箱，我们得有多混乱呀！颜色都变得不靠谱了，那我们的世界不就变得花花绿绿乱七八糟啦？所以啊，标准光源箱可真是个宝贝呀！它虽然不大，但是作用可大啦。

就像一个小小的魔法盒子，能让颜色变得乖乖听话。

咱可不能小瞧了它，它可是在很多行业里都发挥着重要的作用呢！不管是设计行业、印刷行业，还是制造业，标准光源箱都是必不可少的好帮手。

它能让我们看到最真实的颜色，做出最漂亮的东西。

朋友们，你们想想，要是没有它，我们的生活得变成啥样呀？那肯定是色彩混乱，让人眼花缭乱啦！所以说呀，标准光源箱真的是太重要啦！咱可得好好珍惜它，好好利用它，让我们的生活因为它而变得更加丰富多彩！怎么样，现在是不是对标准光源箱有了更深的认识啦？。

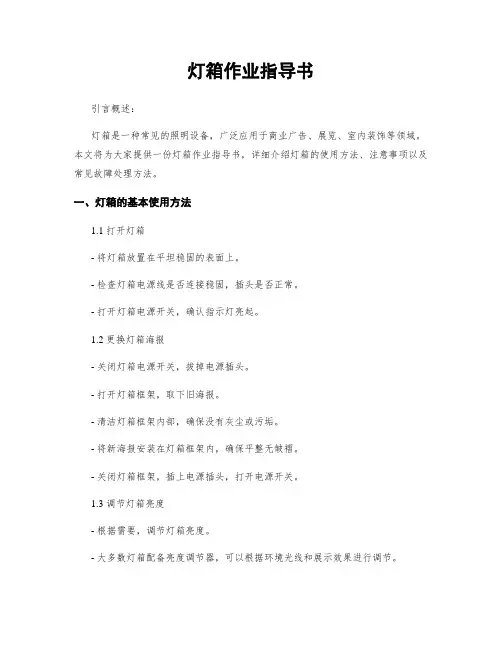

灯箱作业指导书引言概述：灯箱是一种常见的照明设备，广泛应用于商业广告、展览、室内装饰等领域。

本文将为大家提供一份灯箱作业指导书，详细介绍灯箱的使用方法、注意事项以及常见故障处理方法。

一、灯箱的基本使用方法1.1 打开灯箱- 将灯箱放置在平坦稳固的表面上。

- 检查灯箱电源线是否连接稳固，插头是否正常。

- 打开灯箱电源开关，确认指示灯亮起。

1.2 更换灯箱海报- 关闭灯箱电源开关，拔掉电源插头。

- 打开灯箱框架，取下旧海报。

- 清洁灯箱框架内部，确保没有灰尘或污垢。

- 将新海报安装在灯箱框架内，确保平整无皱褶。

- 关闭灯箱框架，插上电源插头，打开电源开关。

1.3 调节灯箱亮度- 根据需要，调节灯箱亮度。

- 大多数灯箱配备亮度调节器，可以根据环境光线和展示效果进行调节。

- 注意不要将灯箱亮度调得过高，以免影响观看体验。

二、灯箱的注意事项2.1 安全使用- 使用灯箱前，确保电源线和插头没有损坏。

- 避免在潮湿或多尘的环境中使用灯箱，以免发生电击或故障。

- 定期检查灯箱电源线和插头，确保连接稳固。

2.2 清洁与维护- 关闭灯箱电源开关，拔掉电源插头，进行清洁和维护。

- 使用柔软的干布轻轻擦拭灯箱外壳和框架，不要使用含有酸碱成分的清洁剂。

- 定期清洁灯箱内部，防止积灰影响照明效果。

2.3 防止过热- 长时间使用灯箱时，注意防止过热。

- 确保灯箱周围有足够的通风空间，避免堵塞散热孔。

- 如发现灯箱表面过热或异味，立即关闭电源并联系专业人员检修。

三、常见故障处理方法3.1 灯管不亮- 检查电源线和插头是否连接稳固。

- 检查灯箱电源开关是否打开。

- 如以上均正常，可能是灯管损坏，需要更换。

3.2 灯箱亮度不均匀- 检查灯箱内部是否有灰尘或污垢，清洁灯箱内部。

- 调节灯箱亮度调节器，使亮度均匀。

3.3 灯箱发出噪音- 检查灯箱是否摆放平稳，调整灯箱位置。

- 检查灯箱内部是否有异物，清除异物。

- 如以上均正常，可能是灯箱内部元件故障，需要联系专业人员检修。

标准光源对色箱比色箱操作指导书1 目的1.1提供检验员对塑胶零部件之素材、喷油件、丝印件、电镀件的颜色，在标准光源下进行目测颜色检验，减少因光源不对而造成的误判，同时对标准箱的正确操作和保养之依据。

2 适用范围2.1适用于配件品质管理室注塑测量室之Tilo 天友利标准光源箱五光源P60(6)标准光源对色灯箱6色。

3 定义(无)4 仪器特点4.1仪器优点4.1.1显示每种光源的使用时间、名称和开关次数；4.1.2光源自动切换，具备同色异谱功能；4.1.3无需预热，不会闪动，可保证快速而可靠的评价颜色；4.1.4能耗小，不发热(无需散热)，发光效率高；4.1.5配置更完整的英、美标准常用光源`；4.1.6光源名称可改变，增加光源更方便。

4.2标准光源对色灯箱/比色箱的形状、控制板按钮和侧壁电源开/关按钮图4.2.1标准光源对色灯箱/比色箱形状图4.2.2控制板按钮符号及含义电源显示LED灯LCD显视窗ON/OF 电源开关转换按钮（第一次按下时为ON ，第二次按下时为OFF ）F 家庭酒店用灯、比色参考光源色温：2700K 功率：40WD65 国际标准人工日光(Artificial Daylight)色温：6500K 功率：18WTL84 欧洲、日本、中国商店光源 色温：4000K 功率：18WUV 紫外灯光源(Ultra-Violet)波长：365nm 功率：20WCWF 美国冷白商店光源(Cool White Fluorescent)色温：4150K 功率：18WTL83标准光源，色温3000K ，欧洲厨窗灯、部份客户指定用商店光源U30 美国暖白商店光源(Warm White Fluorescent)色温：3000K 功率：18WCLR CLR(Common Language Runtime) 计算机语言记录器插孔电子卡尺是一种机电一体化结构较复杂精度较高的量具。

测量结果采用数字显示方式，故读数时较为直观方便，且提高了效率，减少了视觉误差。

1.目的为保障人员操作正确，特制定本操作方法，避免人员操作错误而发生仪器故障等事故发生。

2.范围适用公司用于标准对色的光源灯箱设备。

3.权责：仪器保管人员负责编写操作流程。

计量人员负责仪器校正及维修。

使用单位负责仪器的保养和清洁工作。

所有使用本仪器的本部门人员都必须经过培训合格后方可操作。

其他部门人员需操作本仪器必须由设备使用指定人员监督方可操作。

4.标准光源对色灯箱：本仪器型号为T605.操作流程：开机准备：将电源一头插入灯箱背面的插口，另一头插入插座通电。

仪器开机：按一下侧面的开关键，将数字键打到“1”处（此时显示器会显示一个流水字母，表明电源已经接通）；再按一下键面：ON/OFF按键，此时显示器会显示该灯箱使用的总时间。

如图一图一仪器使用操作：根据不同的光线要求，按取键面的灯光键（键面共有：F、D65、TL84、UV、CWF五种灯光照度），按一下D65键，计时器上显示灯管已使用的时间，按F、TL84、UV键，对应的该组灯管即点亮，计时器上显示该灯管已使用的时间，若需同时开启两种或多种光源，只需同时按下两键或多键即可。

如图二图二将被测物品放在灯箱底版中间，在需要比较两件以上物品颜色时，不要把它们重叠起来观看，应并排摆起来进行对比观看。

观察方法：观察角度以90度光源，45度视线为宜（如下图所示）。

光线从垂直角度入射到被测物品上，观察者距离30CM进行观看（厂内正常使用标准灯光D65灯光）。

见图三光源图三视线45°仪器关机：仪器使用完毕后，按ON/OFF键关机，并按侧面的数字键打到：“0”即可。

仪器参数型号：仪器除了有标准灯光D65光源，还有TL84、UV、CWF光源。

具备测试同色异谱效应的功效，该灯箱的照度范围为：750-3200勒克司（LUXEX），电源参数：电源AC220V，50HZ。

功率小于300W。

操作使用注意事项：延长灯管的使用使命：每天使用1H，需要多次使用时，请不要关闭灯箱，又反复开启（因灯管反复启动一次相当于灯管连续使用1H），如较长时间不使用灯箱，请关闭电源（尽量避免反复开启，以延长使用寿命）。

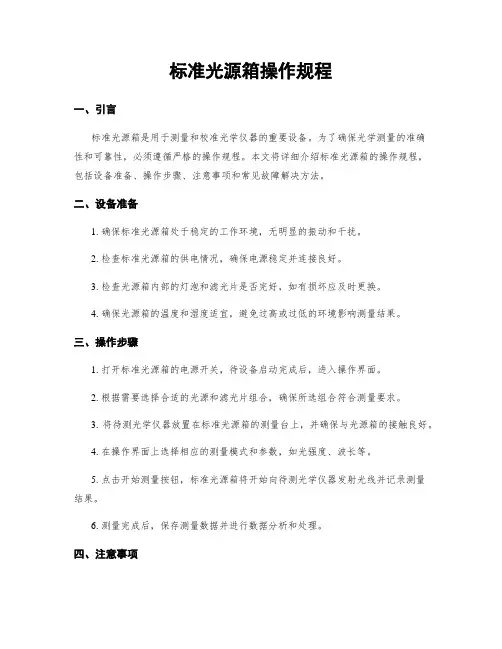

标准光源箱操作规程一、引言标准光源箱是用于测量和校准光学仪器的重要设备。

为了确保光学测量的准确性和可靠性，必须遵循严格的操作规程。

本文将详细介绍标准光源箱的操作规程，包括设备准备、操作步骤、注意事项和常见故障解决方法。

二、设备准备1. 确保标准光源箱处于稳定的工作环境，无明显的振动和干扰。

2. 检查标准光源箱的供电情况，确保电源稳定并连接良好。

3. 检查光源箱内部的灯泡和滤光片是否完好，如有损坏应及时更换。

4. 确保光源箱的温度和湿度适宜，避免过高或过低的环境影响测量结果。

三、操作步骤1. 打开标准光源箱的电源开关，待设备启动完成后，进入操作界面。

2. 根据需要选择合适的光源和滤光片组合，确保所选组合符合测量要求。

3. 将待测光学仪器放置在标准光源箱的测量台上，并确保与光源箱的接触良好。

4. 在操作界面上选择相应的测量模式和参数，如光强度、波长等。

5. 点击开始测量按钮，标准光源箱将开始向待测光学仪器发射光线并记录测量结果。

6. 测量完成后，保存测量数据并进行数据分析和处理。

四、注意事项1. 在操作标准光源箱前，必须进行必要的培训和学习，了解设备的基本原理和操作方法。

2. 在操作过程中，要注意保持设备的清洁和整洁，避免灰尘和污垢对测量结果的影响。

3. 使用标准光源箱时，应避免直接接触光源和滤光片，以免损坏设备和影响测量结果。

4. 在进行测量时，应尽量避免外部光源的干扰，如需测量在黑暗环境中进行。

5. 定期对标准光源箱进行维护和保养，包括清洁光源和滤光片、校准仪器等。

五、常见故障解决方法1. 若设备无法启动，首先检查电源连接是否良好，然后检查电源开关和保险丝是否正常。

2. 若测量结果异常，可以尝试更换光源和滤光片组合，或者重新校准设备。

3. 若测量结果不稳定，可以检查设备的稳定性和环境条件是否符合要求。

4. 若设备出现故障，请及时联系售后服务人员进行维修和处理。

六、总结标准光源箱是光学测量的重要设备，正确的操作规程对于保证测量结果的准确性和可靠性至关重要。
