标准光源对色灯箱作业指导书

标准光源对色灯箱的操作方法
1、执行对色的时候，要尽可能避免外来光线对样品检测的影响，应将灯箱放置在特定的无光源的暗房中对色，在对色过程中，灯箱内禁止放置其他杂物，以免杂物反光影响对色。

2、连接电源（220V 50HZ），轻按对色灯箱面板“POWER”键，LCD 液晶模块（带背光照明）显示接通电源。

3、按D65(国际标准人工日光)、TL84(欧洲、日本商店光源)、CWF(冷荧光、美国商店光源)、F/A（夕阳光、黄光源比色参考光源）、UV（紫外灯光源）、U30（美式商用光源）键均可自动切换。

4、将被检测品放在灯箱底板中部位置，观察角度以90度光源、45度视线为宜。

可根据被检测物品形状调整适当角度，达到最佳检测效果。

5、关闭电源再次按下“POWER”键,长时间不使用应关闭电源。

6、灯箱内灯管要按时清洁防止灰尘影响标准光源。

公司logo 作业指导书标准光源对色灯箱作业指导书修改记录：1、目的为了确保测试结果的准确，避免非正规操作对仪器的损耗及人身的危害，并延长仪器的使用寿命，特制定本作业指导书。

2、适用范围适用于使用标准光源对色灯箱作业的所有人员。

3、职责和权限3.1 检测主管：负责标准光源对色灯箱的外校维修安排、校准及本作业指导书的更新；3.2 检测工程师及检测技术员：负责标准光源对色灯箱的使用、维护、保养。

4、定义4.1标准光源：亦称“国际烛光”，是指国际照明委员会为统一颜色测量时的照明所规定的光源。

5、内容5.1 将标准光源对色灯箱放置在坚固的水平台面上，并检查确认设备是否完好；5.2将电源线与灯箱连接好, 并插入插座，接通电源；5.3轻按对色灯箱面板上ON/OFF键， LCD 液晶模块显示接通电源，并流动显示各光源名称，累计使用时间及开关次数；5.4 按灯箱面板上F、D65、TL84、UV、CWF、TL83/U30 键均可自动切换，也可同时开启多种光源（同时按下），LCD 液晶模块会显示对应光源名称和使用时间，CLR为复位清零；5.5 标准光源使用介绍：5.5.1 F――家庭酒店用灯、比色参考光源，色温：2700K，功率：40W；5.5.2 D65――国际标准人工日光(Artificial Daylight)，色温：6500K，功率：18W；5.5.3 TL84－－欧洲、日本、中国商店光源，色温：4000K，功率：18W；5.5.4 UV――紫外灯光源(Ultra-Violet)，波长：365nm，功率：20W；5.5.5 CWF――美国冷白商店光源(Cool White Fluorescent)，色温：4150K，功率：20W；5.5.6 TL83――欧洲标准暖白商店光源 (Warm White )，色温：3000K，功率：18W；5.6 对色方法：5.6.1 根据产品要求选择标准光源；5.6.2 对色时将被检测板与标准样板或标准色板放在灯箱底板中部位置，观察角度以45度视线为宜，可根据产品的形状调整适当角度，由于光的反射，对色时应将被检测板与标准样板或标准色板位置左右来回调换对色确认，以达到准确判定；5.6.3需要比较两块以上样板的颜色时，应并排摆放在灯箱内进行比对，不要把它们重叠起来观看；5.7 对色完毕，按ON/OFF键关闭光源，对色灯箱长时间不用，要拔下插头，断开电源。

灯箱作业指导书
1、测试目的
用于检测有色产品上货架后的颜色对比。

2、测试仪器
标准光源对色灯箱
3、操作说明：
1．轻按对色灯箱面板上ON/OFF键，LCD液晶模块（带背光照明）显示接通电源，并流动显示各光源名称、累计使用时间及开关次数。

2.按D65、UV、F/A、TL84、CWF、U30（UL3000）键均可自动切抑换，也可同时开启多种光源（同时按下）。

在单一光源的情况下，显示的时间为对应光源名称和使用时间，在多光源启动的情况下，流动显示已启动光源名称和使用时间。

按键板上的CLR键用做复位清零，在单一光源启动的情况下方有效。

3.将被检测品放在灯箱底板中部位置。

观察角度以90度光源、45度视线为宜。

可根据被测物品形状调整适当角度，达到检测最佳效果。

如图A所示，光源从垂直入射到被检测物品上，观察者从45度观察。

4.关闭电源按ON/OFF键。

长时间不使用应关闭电源。

5.更换新灯管时，参照灯管的排列位置进行安装，各种光源（管）都有相应位置安装，不可将灯管的位置起颠倒。

旧光管更换后，应将原使用时间清零（即重新开始计时），清零方法：开启更换好的灯管，用螺丝刀等伸入到CLR中心圆孔，按一下该键即可（其它光管使用时间不会被清零）。

注意：不要随意使用CLR按键，以免误将计时系统时间清零。

标准光源对色灯箱使用方法
标准光源是指可以提供统一且稳定的光源，用来比较和校准色彩的设备。

色灯箱是一种用于观察和评估色彩的工具。

下面是标准光源对色灯箱的使用方法：
1. 准备工作：将标准光源放置在色灯箱的正上方，确保光源与色灯箱的距离适当且固定。

2. 打开标准光源和色灯箱的电源开关，使其开始工作。

3. 检查标准光源的亮度和颜色温度是否符合要求，可以通过比较标准光源的光强和颜色与已知的标准进行校准。

4. 将待观察的样本或者标准放置在色灯箱上，并调整色灯箱的亮度和颜色温度以达到所需的观察条件。

5. 使用标准光源照射样本或标准，观察其颜色和反射特性，进行比较和评估。

6. 根据观察结果，调整样本或标准的颜色和反射特性，直到符合要求为止。

7. 在调整过程中，可以使用色彩参考卡或颜色标准进行比较，以确保样本或标准的色彩准确性。

8. 在观察和评估完成后，关闭标准光源和色灯箱的电源开关。

最后，根据观察结果进行进一步的分析和处理。

标准光源对色灯箱作业指导书标准光源对色灯箱作业指导书一、引言⑴目的本文档旨在提供对色灯箱的正确操作方法，以确保使用标准光源进行色彩校准时的准确性和可靠性。

⑵背景色灯箱是一种用于观察和比较物体颜色的设备，可以提供一致的光源，并消除外界光线的干扰。

标准光源是一种已知且稳定的光源，用于对色灯箱进行校准和调整。

二、色灯箱的基本概念⑴色灯箱的组成部分色灯箱由以下组成部分构成：- 光源：提供光线，常用的有荧光灯或LED灯。

- 反射板：位于光源上方，并用于反射光线到观察区域。

- 滤光器：用于调整光源的颜色温度。

- 观察区域：用于放置和观察物体的区域，通常由透明材料制成。

- 控制面板：用于控制光源的亮度和颜色温度。

⑵色灯箱的使用目的色灯箱的主要用途包括：- 评估和比较不同颜色样品的颜色一致性。

- 评估和调整图像的颜色和色彩准确性。

- 进行色彩校准和色彩管理。

三、使用标准光源对色灯箱进行校准的步骤⑴准备工作在进行色灯箱校准之前，需要进行以下准备工作：- 确保色灯箱和标准光源处于干净的状态，并且没有异物或灰尘。

- 确保标准光源的亮度和颜色温度已校准到标准值。

- 检查色灯箱的灯管或LED灯是否正常工作。

- 确保观察区域没有污垢或划痕。

⑵校准步骤按照以下步骤使用标准光源对色灯箱进行校准：⒈打开色灯箱的控制面板，并将亮度调至适当的水平。

⒉根据需要，调整滤光器以匹配所需的颜色温度。

⒊将标准光源放置到观察区域中央，并调整其位置，确保光线均匀照射到整个区域。

⒋观察并比较样品颜色的一致性和准确性。

⒌根据需要，调整色灯箱的参数，直到样品颜色符合预期。

四、附件本文档涉及的附件包括：⒈色灯箱操作手册⒉标准光源校准报告表五、法律名词及注释⒈标准光源：一种已知且稳定的光源，用于色彩校准和调整。

⒉色灯箱：一种用于观察和比较物体颜色的设备，可以提供一致的光源，并消除外界光线的干扰。

六、结束语本文档提供了对色灯箱的作业指导，确保使用标准光源对色灯箱进行校准时能够获得准确且可靠的结果。

标准光源对色灯箱操作说明书在工业生产中的颜色管理领域，常常会用到标准光源对色灯箱。

作为专业的颜色检测仪器设备，对色灯箱可以为客户提供稳定的标准光源环境，不过还是有很多用户不清楚其具体的使用方法及注意事项，下文就为大家详细解答。

什么是标准光源对色灯箱？标准光源对色灯箱（也被称为对色灯箱、标准光源箱等）从名称上面就可以解读出，标准光源对色灯箱就是一种拥有标准光源，用来对色作业的照明灯箱（也成为对色灯箱、标准光源箱）。

不过肯定有小伙伴不理解标准光源的含义了，简单来说，标准光源是CIE国际照明委员会为了统一颜色检测而规定的光源。

主要有标准光源A、B、C、D，主要是为了日光的光照环境。

当然这里还涉及到标准光源、标准照明体、光谱分布等一系列专业的概念，这里就不在深究。

标准光源对色灯箱可以模拟多种环境灯光，不过首要条件肯定是要具备标准光源（如果标准光源都没有，那就不能称为标准光源箱）。

而目前广泛使用的标准光源就是D65光源，也被称为模拟人工日光，其色温为6500K左右。

随着照明行业不断发展，为了满足广大客户不同光源环境的对色需求，如今标准光源对色灯箱除了D65光源以外，通常还具备TL84、CWF、U30、UV、F灯、Horizon等多种光源，支持同色异谱检测功能。

标准光源箱用途及使用方法：通过上面的介绍，相信大家对标准光源对色灯箱也有了一个基本的了解。

标准光源箱在纺织、印染、油漆、涂料、汽车、化妆品、家具、电子、医药、食品等诸多行业都有着广泛的应用，通过标准光源箱目视比色，可以非常直观的检测出货品的颜色差异，从而避免因为光源环境变化，引发生产商和验货商检测颜色不一致的纠纷。

当然标准光源箱毕竟是一个只能提供稳定光源环境的仪器设备，如果没有正确的使用方法也是很难得出精确的颜色检测结果的。

所以在通过标准光源箱对色时，就要严格按照校准规范操作。

标准光源箱校准规范：1、使用标准光源箱时的对色角度其实很多检测仪器对于测量角度都是有严格的标准的，而在颜色管理领域，观察角度就格外的重要的。

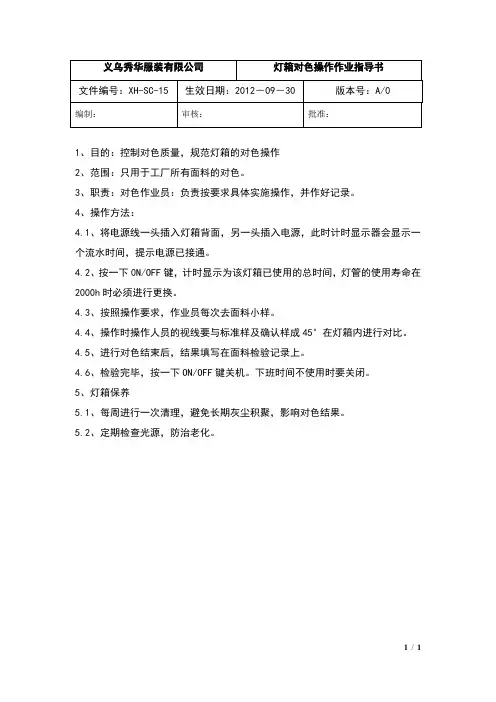

1、目的：控制对色质量，规范灯箱的对色操作
2、范围：只用于工厂所有面料的对色。

3、职责：对色作业员：负责按要求具体实施操作，并作好记录。

4、操作方法：
4.1、将电源线一头插入灯箱背面，另一头插入电源，此时计时显示器会显示一个流水时间，提示电源已接通。

4.2、按一下0N/OFF键，计时显示为该灯箱已使用的总时间，灯管的使用寿命在2000h时必须进行更换。

4.3、按照操作要求，作业员每次去面料小样。

4.4、操作时操作人员的视线要与标准样及确认样成45°在灯箱内进行对比。

4.5、进行对色结束后，结果填写在面料检验记录上。

4.6、检验完毕，按一下ON/OFF键关机。

下班时间不使用时要关闭。

5、灯箱保养
5.1、每周进行一次清理，避免长期灰尘积聚，影响对色结果。

5.2、定期检查光源，防治老化。

1 / 1。

1.0目的：确保操作人员掌握对色灯箱的正确使用方法。

2.0适用范围: 适用于产品的颜色控制，用于准确校对产品的颜色偏差。

3.0测试前准备3.1将电源线与灯箱连接好,接通电源220V 。

3.2开启电源开关，轻按对色灯箱面板上ON/OFF 键,LCD 液晶模块显示接通电源,并流动显示各光源名称,累计使用时间及开关次数.3.3按D65、UV 、F/A 、TL84、CWF 键均可自动切换，也可同时开启多种光源（同时按下）LCD 液晶模块会显示对应光源名称和使用时间，CLR 为复位清零。

3.4标准光源使用介绍3.4.1D66国际标准光源：用作生产中对比颜色用。

3.4.2UV 紫外灯源：紫外灯源照射到染有萤光剂及增白染料,会产生光亮变化,用于检测产品中含有萤光及增白染料。

3.4.3CWF 冷萤光：美国商店光源。

3.4.4TL84欧洲、日本商店光源。

3.4.5F/A 夕阳光、黄光源、比色参考光源。

4.0对色方法4.1根据产品要求选择标准光源。

4.2对色时将被检测品与标准样板或标准色板放在灯箱底板中部位置,观察角度以45度视线为宜,可根据产品的形状调整适当角度,由于光的反射,对色时应将被检测品与标准样板或标准色板位置左右来回调换对色确认,以达到准确判定。

五、注意事项5.1灯箱所配备标准光源全部安装在灯箱的固定位置上,更换时不能颠倒。

（电工人员更换）5.2灯管使用超时而引起两端发黑老化，应更换新灯管，旧光管更换后应将原使用时间清零，用螺丝刀等伸入到CLR 中心圆孔按下该键即可。

5.3不要随意使用CLR 键,以免误将计时系统时间清零。

（更换灯管需清零）5.4灯箱内外保持干净，如有污渍时，可使用干净软布蘸碱性低浓度清洁剂(酒精)擦拭干净，避免检测物品损坏灯箱内壁吸光涂层，影响对色效果。

5.5检测完毕后按ON/OFF 键，长时间不用关闭电源开关。

编制：钱金良 审核：孙永泉 批准：孙永泉。

标准光源对色灯箱
操作说明书
步骤
1.确认灯箱内无杂物。

按要求填写使用记录表。

2.插好电源线。

3.打开灯箱外侧右边红色电源开关；
（此时计时器会显示一个流水时间，提示电源已经接通）
4.按一下ON/OFF键
（计时显示为该灯箱已使用的总时间）；
5.再按一下D65键，D65灯管点亮
（计时显示为D65灯管已使用的时间）；
注意：对色不需要使用其它灯管，请勿按F、TL84或UV按
钮，如果不小心按了这些按钮，请再按一次D65，切换回
D65灯管。

6.将被检测品放在灯箱看台中间，观察颜色或者对色。

7.检测完毕后，按一下ON/OFF键关机。

8.关闭开灯箱外侧右边红色电源开关。

9.拔下电源线或者关闭总电源。

标准光源对色灯箱使用注意事项
1.使用者请在使用登记表上登记：准确记录每组灯管的使用时
间，特别是D65标准灯管，在使用超过2000小时后需要换新，以免因灯管老化而引起检测误差。

2.如何延长灯管使用寿命：灯管寿命周期主要由累积使用时间
和开启次数决定。

如果1h内需要多次使用时，请不要关闭灯箱又反复开启，因为灯管启动点亮一次相当于连续使用1h 左右；如果较长时间不使用请及时关闭灯箱。

在不必要的情况下，尽量避免多种光源间的反复切换，以延长灯管使用寿命。

3.擦洗：如果灯箱壁板、底板上沾有灰尘或存有手印等污点，
可用干净白色软布蘸清水轻轻抹擦。

严禁用硬物削刮或用化学物品除污，以免破坏灯箱内壁的吸光层。

标准光源对色灯箱使用登记表
标准光源对色灯箱使用登记表。

******有限公司 测试设备/仪器操作规范标准光源对色箱操作规范文件编号YFWI-QC025 页 数 第1页，共1页编制日期2015.07.13版 本B 批 准审 核制 / 修 订版本 制/修订日期 制/修订内容制/修订原因 B 2015.07.13统一规范格式，完善内容。

定期评审。

1.目的：明确规定操作流程及仪器的保养，确保使用人员正确操作，以保证测量数据的准确性。

2.适用范围：适用于使用标准光源对色箱来校对产品的颜色偏差的操作。

3.操作前准备：3.1该标准光源对色箱需放置于平台上进行测量。

3.2操作人员需经培训合格，未经培训人员不可操作； 3.3确认该量具是否具有合格的“校准证”，且是否在有效期内。

如不符合，则不可以使用，并及时告之仪器管理 人员进行处置。

3.3先将箱内擦拭干净，除去上面杂物。

4.操作步骤：4.1将电源插头插进电压为220V 的电源插座，接通电源。

4.2往上按下左侧壁上的红色电源开关，使其置于“ON ”位 置。

4.3按下控制面板上“ON/OFF ”开关，打开电源。

4.4根据被测产品要求，按下对应光源按钮。

4.5使用完后关闭“ON/OFF ”和红色电源开关。

5.操作后动作：5.1拔下电源插座。

5.2清理干净箱内物品及工作台上物品。

6.简易故障排除要领： 6.1按下NO 键，电源显示LED 灯不亮：通知电工进行修理。

7.注意事项：7.1使用时灯箱内应干净整洁，禁止在灯箱内放置易受辐射 影响的易燃、易爆的化学物品（如酒精、天那水等物品）。

7.2每日点检时，需查看灯箱内是否清洁，灯泡、灯管、LED 灯、LCD 是否显示正常。

图 示 说 明NO/OFF ：电源开关转换按钮（第1次按下为ON ，第2 次按下为OFF ） F/A ：家庭酒店用灯、比色参考光源 色温：2700K 功率：40W D65：国际标准人工日光(Artificial Daylight) 色温：6500K 功率：18W TL84:欧洲、日本、中国商店光源 色温：4000K 功率：18W UV :紫外灯光源(Ultra-Violet) 波长：365nm 功率：20WCWF:美国冷白商店光源(Cool White Fluorescent) 色温：4150K 功率：18WU30:美国暖白商店光源(Warm White Fluorescent) 色温：3000K 功率：18WCLR:CLR(Common Language Runtime) 计算机语言记录器插孔.电源开关LCD 显示窗电源显示LED 灯控制面板。
