《光纤通信》第4章课后习题答案——免费

《光纤通信》人民邮电出版社课后答案第一章基本理论1、阶跃型折射率光纤的单模传输原理是什么？答：当归一化频率V小于二阶模LP11归一化截止频率，即0＜V＜2.40483时，此时管线中只有一种传输模式，即单模传输。

2、管线的损耗和色散对光纤通信系统有哪些影响？答：在光纤通信系统中，光纤损耗是限制无中继通信距离的重要因素之一，在很大程度上决定着传输系统的中继距离；光纤的色散引起传输信号的畸变，使通信质量下降，从而限制了通信容量和通信距离。

3、光纤中有哪几种色散？解释其含义。

答：（1）模式色散：在多模光纤中存在许多传输模式，不同模式沿光纤轴向的传输速度也不同，到达接收端所用的时间不同，而产生了模式色散。

（2）材料色散：由于光纤材料的折射率是波长的非线性函数，从而使光的传输速度随波长的变化而变化，由此引起的色散称为材料色散。

（3）波导色散：统一模式的相位常数随波长而变化，即群速度随波长而变化，由此引起的色散称为波导色散。

5、光纤非线性效应对光纤通信系统有什么影响？答：光纤中的非线性效应对于光纤通信系统有正反两方面的作用，一方面可引起传输信号的附加损耗，波分复用系统中信道之间的串话以及信号载波的移动等，另一方面又可以被利用来开发如放大器、调制器等新型器件。

6、单模光纤有哪几类？答：单模光纤分为四类：非色散位移单模光纤、色散位移单模光纤、截止波长位移单模光纤、非零色散位移单模光纤。

12、光缆由哪几部分组成？答：加强件、缆芯、外护层。

*、光纤优点：巨大带宽（200THz）、传输损耗小、体积小重量轻、抗电磁干扰、节约金属。

*、光纤损耗：光纤对光波产生的衰减作用。

引起光纤损耗的因素：本征损耗、制造损耗、附加损耗。

*、光纤色散：由于光纤所传输的信号是由不同频率成分和不同模式成分所携带的，不同频率成分和不同模式成分的传输速度不同，导致信号的畸变。

引起光纤色散的因素：光信号不是单色光、光纤对于光信号的色散作用。

色散种类：模式色散（同波长不同模式）、材料色散（折射率）、波导色散（同模式，相位常数）。

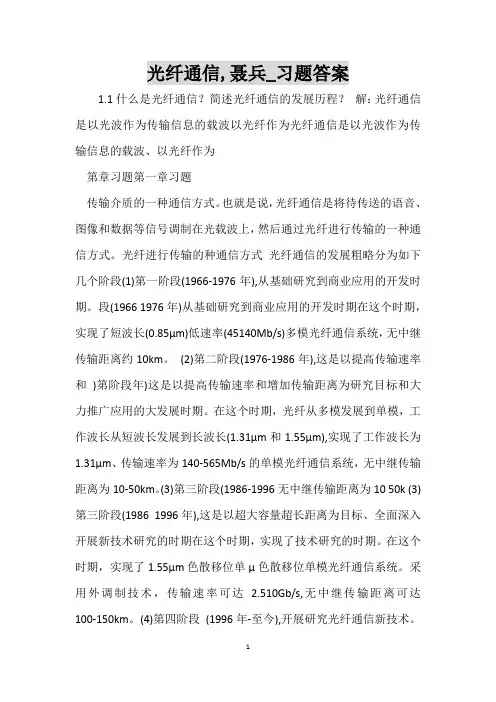

光纤通信,聂兵_习题答案1.1什么是光纤通信？简述光纤通信的发展历程？解：光纤通信是以光波作为传输信息的载波以光纤作为光纤通信是以光波作为传输信息的载波、以光纤作为第章习题第一章习题传输介质的一种通信方式。

也就是说，光纤通信是将待传送的语音、图像和数据等信号调制在光载波上，然后通过光纤进行传输的一种通信方式。

光纤进行传输的种通信方式光纤通信的发展粗略分为如下几个阶段(1)第一阶段(1966-1976年),从基础研究到商业应用的开发时期。

段(1966 1976年)从基础研究到商业应用的开发时期在这个时期，实现了短波长(0.85μm)低速率(45140Mb/s)多模光纤通信系统，无中继传输距离约10km。

(2)第二阶段(1976-1986年),这是以提高传输速率和)第阶段年)这是以提高传输速率和增加传输距离为研究目标和大力推广应用的大发展时期。

在这个时期，光纤从多模发展到单模，工作波长从短波长发展到长波长(1.31μm和1.55μm),实现了工作波长为1.31μm、传输速率为140-565Mb/s的单模光纤通信系统，无中继传输距离为10-50km。

(3)第三阶段(1986-1996无中继传输距离为10 50k (3)第三阶段(1986 1996年),这是以超大容量超长距离为目标、全面深入开展新技术研究的时期在这个时期，实现了技术研究的时期。

在这个时期，实现了1.55μm色散移位单μ色散移位单模光纤通信系统。

采用外调制技术，传输速率可达 2.510Gb/s,无中继传输距离可达100-150km。

(4)第四阶段(1996年-至今),开展研究光纤通信新技术。

采用光放大(1996年至今)开展研究光纤通信新技术采用光放大器增加中继距离和采用波分复用增加传输容量。

现在10Gb/s、40Gb/s的系统也已商用化。

1.2光纤通信为什么能够成为一种主要的通信方式？解：光纤通信能够成为现代的主要通信方式，是归因于光纤通信具有以下突出的优点：①通信速率高(单波长速率已达10Gb/s以上),传输容量大(光波具有很高的频率，约1014H Hz,一根光纤可同时传输几十个波长);②损耗低(单模根光纤可同时传输几十个波长)②损耗低(单模已低达0.2dB/km)、传输距离远(中继距离可达50-100Km);③抗干扰能力强(抗强电、雷电和核辐射干扰),保密性好(光纤由石英玻璃制成，由于是绝缘材料，不受电磁场干扰；在光纤中传输的光泄漏非常微弱);④质量轻(是传输相同信息量电缆重量的1/10-1/30),体积小(是相同容量电缆外信息量电缆重量的1/10 1/30)体积小(是相同容量电缆外径的1/3-1/4),敷设方便；⑤耐腐蚀，耐高温(石英玻璃熔点在2000 C以上),可在恶劣环境中工作，寿命长；⑥节约金属材料，有利于资源合理使用(制造同轴电缆和波导管的金属材料有利资合使制造轴电缆波导管的铜、铝、铅等金属材料，在地球上的储存量是有限的；而制造光纤的石英(SiO2)在地球上基本上是取之不尽的材料)1.3光纤通信系统的组成主要包括哪些部分？试画出简图予以说明。

习题一1．光纤通信的优缺点各是什么？答：优点有：带宽资源丰富，通信容量大；损耗低，中继距离长；无串音干扰，保密性好；适应能力强；体积小、重量轻、便于施工维护；原材料来源丰富，潜在价格低廉等。

缺点有：接口昂贵，强度差，不能传送电力，需要专门的工具、设备以及培训，未经受长时间的检验等。

2．光纤通信系统由哪几部分组成？各部分的功能是什么？答：光纤通信系统由三部分组成：光发射机、光接收机和光纤链路。

光发射机由模拟或数字电接口、电压—电流驱动电路和光源组件组成。

光源组件包括光源、光源—光纤耦合器和一段光纤（尾纤或光纤跳线）组成。

模拟或数字电接的作用是实现口阻抗匹配和信号电平匹配（限制输入信号的振幅）作用。

光源是LED或LD，这两种二极管的光功率与驱动电流成正比。

电压—电流驱动电路是输入电路与光源间的电接口，用来将输入信号的电压转换成电流以驱动光源。

光源—光纤耦合器的作用是把光源发出的光耦合到光纤或光缆中。

光接收机由光检测器组件、放大电路和模拟或数字电接口组成。

光检测器组件包括一段光纤（尾纤或光纤跳线）、光纤—光检波器耦合器、光检测器和电流—电压转换器。

光检测器将光信号转化为电流信号。

常用的器件有PIN和APD。

然后再通过电流—电压转换器，变成电压信号输出。

模拟或数字电接口对输出电路其阻抗匹配和信号电平匹配作用。

光纤链路由光纤光缆、光纤连接器、光缆终端盒、光缆线路盒和中继器等组成。

光纤光缆由石英或塑料光纤、金属包层和外套管组成。

光缆线路盒：光缆生产厂家生产的光缆一般为2km一盘，因而，如果光发送与光接收之间的距离超多2km时，每隔2km将需要用光缆线路盒把光缆连接起来。

光缆终端盒：主要用于将光缆从户外（或户内）引入到户内（或户外），将光缆中的光纤从光缆中分出来，一般放置在光设备机房内。

光纤连接器：主要用于将光发送机（或光接收机）与光缆终端盒分出来的光纤连接起来，即连接光纤跳线与光缆中的光纤。

3．假设数字通信系统能够在高达1%的载波频率的比特率下工作，试问在5GHz的微波载波和1.55μm的光载波上能传输多少路64kb/s的音频信道？解：根据题意，求得在5GHz的微波载波下，数字通信系统的比特率为50Mb/s，则能传输781路64kb/s的音频信道。

《光纤通信》课后习题答案第一章1.光纤通信的优点和缺点是什么？答：优点有：带宽资源丰富，通信容量大；损耗低，中继距离长；无串音干扰，保密性好；适应能力强；体积小、重量轻、便于施工维护；原材料来源丰富，潜在价格低廉等。

缺点包括：接口昂贵、强度差、无法传输电源、需要专用工具、设备和培训、无法经受长期检查等。

2．光纤通信系统由哪几部分组成？各部分的功能是什么？答：光纤通信系统由三部分组成：光发射机、光接收机和光纤链路。

光发射机由模拟或数字电气接口、电压电流驱动电路和光源组件组成。

光源组件由光源、光源光纤耦合器和一段光纤（尾纤或光纤跳线）组成。

模拟或数字电接的作用是实现口阻抗匹配和信号电平匹配（限制输入信号的振幅）作用。

光源是led或ld，这两种二极管的光功率与驱动电流成正比。

电压―电流驱动电路是输入电路与光源间的电接口，用来将输入信号的电压转换成电流以驱动光源。

光源―光纤耦合器的作用是把光源发出的光耦合到光纤或光缆中。

光接收机由光探测器组件、放大电路和模拟或数字电气接口组成。

光检测器组件包括一段光纤（尾纤或光纤跳线）、光纤检测器耦合器、光检测器和电流电压转换器。

光检测器将光信号转化为电流信号。

常用的器件有pin和apd。

然后再通过电流―电压转换器，变成电压信号输出。

模拟或数字电接口对输出电路其阻抗匹配和信号电平匹配作用。

一光纤链路由光纤光缆、光纤连接器、光缆终端盒、光缆线路盒和中继器等组成。

光缆由石英或塑料光纤、金属包层和外套组成。

光缆线路箱：光缆厂家生产的光缆一般为2km。

因此，如果光传输和光接收之间的距离超过2km，则需要每隔2km将光缆与光缆线路盒连接。

光缆接线盒：主要用于将光缆从室外（或室内）引入室内（或室外），将光缆中的光纤与光缆分开，一般放置在光设备室内。

光纤连接器：主要用于将光发射机（或光接收机）与从光缆接线盒中分离出来的光纤连接，即光纤跳线与光缆中的光纤连接。

3．假设数字通信系统能够在高达1%的载波频率的比特率下工作，试问在5ghz的微波载波和1.55μm的光载波上能传输多少路64kb/s的音频信道？解决方案：根据问题的含义，得出在5GHz微波载波下，数字通信系统的比特率为50MB/s，可传输781路64KB/s音频信道。

习题参考答案1.光纤连接器的作用是什么？答：光纤连接器的作用是实现光纤之间活动连接的光无源器件，它还具有将光纤与其它无源器件、光纤与系统和仪表进行活动连接的功能。

2.我国常用的光纤连接器有哪些类型？答：我国常用的光纤连接器有FC、SC和ST三种类型连接器。

3.光纤连接器的结构有哪些种类？分析各自的优缺点。

答：光纤连接器的结构主要有套管结构、双锥结构、V形槽结构、球面定心结构和透镜耦合结构。

套管结构设计合理，加工技术能够达到要求的精度，因而得到了广泛应用。

双锥结构的精度和一致性都很好，但插针和基座的加工精度要求极高。

V形槽结构可以达到较高的精度，但其结构复杂，零件数量多。

球面定心结构设计思想巧妙，但零件形状复杂，加工调整难度大。

透镜耦合结构降低了对机械加工的精度要求，使耦合更容易实现，但其结构复杂、体积大、调整元件多、接续损耗大。

4.光纤耦合器的作用是什么？答：光纤耦合器的作用是将光信号进行分路、合路、插入、分配。

5.光纤耦合器常用的特性参数有哪些？如何定义这些参数。

答：光纤耦合器常用的特性参数主要有：插入损耗、附加损耗、分光比、方向性、均匀性、偏振相关损耗、隔离度等。

插入损耗定义为指定输出端口的光功率相对全部输入光功率的减少值。

附加损耗定义为所有输出端口的光功率总和相对于全部输入光功率的减小值。

分光比定义为耦合器输出端口的输出功率相对输出总功率的百分比。

方向性定义为在耦合器正常工作时，输入端非注入光端口的输出光功率与总注入光功率的比值。

均匀性定义为在器件的工作带宽范围内，各输出端口输出功率的最大变化量。

偏振相关损耗是指当传输光信号的偏振态发生360 变化时，器件各输出端口输出光功率的最大变化量。

隔离度是指某一光路对其他光路中的信号的隔离能力。

6.简述系统对波分复用器与解复用器要求的异、同点。

答：系统对波分复用器与解复用器共同的要求是：复用信道数量要足够多、插入损耗小、串音衰减大和通带范围宽。

波分复用器与波分解复用器的不同在于：解复用器的输出光纤直接与光检测器相连，芯径与数值孔径可以做得大些，因此制造低插入损耗的解复用器并不太难；而复用器的输出光纤必须为传输光纤，不能任意加大芯径和数值孔径，而减小输入光纤的芯径和数值孔径，又会增加光源到输入光纤的耦合损耗，所以复用器的插入损耗一般比较大。

1．光纤通信的优缺点各是什么？答：优点有：带宽资源丰富，通信容量大；损耗低，中继距离长；无串音干扰，保密性好；适应能力强；体积小、重量轻、便于施工维护；原材料来源丰富，潜在价格低廉等。

缺点有：接口昂贵，强度差，不能传送电力，需要专门的工具、设备以及培训，未经受长时间的检验等。

2．光纤通信系统由哪几部分组成？各部分的功能是什么？答：光纤通信系统由三部分组成：光发射机、光接收机和光纤链路。

光发射机由模拟或数字电接口、电压—电流驱动电路和光源组件组成。

光源组件包括光源、光源—光纤耦合器和一段光纤（尾纤或光纤跳线）组成。

模拟或数字电接的作用是实现口阻抗匹配和信号电平匹配（限制输入信号的振幅）作用。

光源是LED或LD，这两种二极管的光功率与驱动电流成正比。

电压—电流驱动电路是输入电路与光源间的电接口，用来将输入信号的电压转换成电流以驱动光源。

光源—光纤耦合器的作用是把光源发出的光耦合到光纤或光缆中。

光接收机由光检测器组件、放大电路和模拟或数字电接口组成。

光检测器组件包括一段光纤（尾纤或光纤跳线）、光纤—光检波器耦合器、光检测器和电流—电压转换器。

光检测器将光信号转化为电流信号。

常用的器件有PIN和APD。

然后再通过电流—电压转换器，变成电压信号输出。

模拟或数字电接口对输出电路其阻抗匹配和信号电平匹配作用。

光纤链路由光纤光缆、光纤连接器、光缆终端盒、光缆线路盒和中继器等组成。

光纤光缆由石英或塑料光纤、金属包层和外套管组成。

光缆线路盒：光缆生产厂家生产的光缆一般为2km一盘，因而，如果光发送与光接收之间的距离超多2km时，每隔2km将需要用光缆线路盒把光缆连接起来。

光缆终端盒：主要用于将光缆从户外（或户内）引入到户内（或户外），将光缆中的光纤从光缆中分出来，一般放置在光设备机房内。

光纤连接器：主要用于将光发送机（或光接收机）与光缆终端盒分出来的光纤连接起来，即连接光纤跳线与光缆中的光纤。

3．假设数字通信系统能够在高达1%的载波频率的比特率下工作，试问在5GHz的微波载波和 1.55μm的光载波上能传输多少路64kb/s的音频信道？解：根据题意，求得在5GHz的微波载波下，数字通信系统的比特率为50Mb/s，则能传输781路64kb/s的音频信道。

《光纤通信》课后习题答案习题一1．光纤通信的优缺点各是什么？答：优点有：带宽资源丰富，通信容量大；损耗低，中继距离长；无串音干扰，保密性好；适应能力强；体积小、重量轻、便于施工维护；原材料来源丰富，潜在价格低廉等。

缺点有：接口昂贵，强度差，不能传送电力，需要专门的工具、设备以及培训，未经受长时间的检验等。

2．光纤通信系统由哪几部分组成？各部分的功能是什么？答：光纤通信系统由三部分组成：光发射机、光接收机和光纤链路。

光发射机由模拟或数字电接口、电压—电流驱动电路和光源组件组成。

光源组件包括光源、光源—光纤耦合器和一段光纤（尾纤或光纤跳线）组成。

模拟或数字电接的作用是实现口阻抗匹配和信号电平匹配（限制输入信号的振幅）作用。

光源是LED或LD，这两种二极管的光功率与驱动电流成正比。

电压—电流驱动电路是输入电路与光源间的电接口，用来将输入信号的电压转换成电流以驱动光源。

光源—光纤耦合器的作用是把光源发出的光耦合到光纤或光缆中。

光接收机由光检测器组件、放大电路和模拟或数字电接口组成。

光检测器组件包括一段光纤（尾纤或光纤跳线）、光纤—光检波器耦合器、光检测器和电流—电压转换器。

光检测器将光信号转化为电流信号。

常用的器件有PIN和APD。

然后再通过电流—电压转换器，变成电压信号输出。

模拟或数字电接口对输出电路其阻抗匹配和信号电平匹配作用。

光纤链路由光纤光缆、光纤连接器、光缆终端盒、光缆线路盒和中继器等组成。

光纤光缆由石英或塑料光纤、金属包层和外套管组成。

光缆线路盒：光缆生产厂家生产的光缆一般为2km一盘，因而，如果光发送与光接收之间的距离超多2km时，每隔2km将需要用光缆线路盒把光缆连接起来。

光缆终端盒：主要用于将光缆从户外（或户内）引入到户内（或户外），将光缆中的光纤从光缆中分出来，一般放置在光设备机房内。

光纤连接器：主要用于将光发送机（或光接收机）与光缆终端盒分出来的光纤连接起来，即连接光纤跳线与光缆中的光纤。

光纤通信课后习题答案第一章习题参考答案1、第一根光纤是什么时候出现的？其损耗是多少？答：第一根光纤大约是1950年出现的。

传输损耗高达1000dB/km左右。

2、试述光纤通信系统的组成及各部分的关系。

答：光纤通信系统主要由光发送机、光纤光缆、中继器和光接收机组成。

系统中光发送机将电信号转换为光信号，并将生成的光信号注入光纤光缆，调制过的光信号经过光纤长途传输后送入光接收机，光接收机将光纤送来的光信号还原成原始的电信号，完成信号的传送。

中继器就是用于长途传输时延长光信号的传输距离。

3、光纤通信有哪些优缺点？答：光纤通信具有容量大，损耗低、中继距离长，抗电磁干扰能力强，保密性能好，体积小、重量轻，节省有色金属和原材料等优点；但它也有抗拉强度低，连接困难，怕水等缺点。

第二章光纤和光缆1．光纤是由哪几部分组成的？各部分有何作用？答：光纤是由折射率较高的纤芯、折射率较低的包层和外面的涂覆层组成的。

纤芯和包层是为满足导光的要求；涂覆层的作用是保护光纤不受水汽的侵蚀和机械擦伤，同时增加光纤的柔韧性。

2．光纤是如何分类的？阶跃型光纤和渐变型光纤的折射率分布是如何表示的？答：（1）按照截面上折射率分布的不同可以将光纤分为阶跃型光纤和渐变型光纤；按光纤中传输的模式数量，可以将光纤分为多模光纤和单模光纤；按光纤的工作波长可以将光纤分为短波长光纤、长波长光纤和超长波长光纤；按照ITU-T关于光纤类型的建议，可以将光纤分为G.651光纤（渐变型多模光纤）、G.652光纤（常规单模光纤）、G.653光纤（色散位移光纤）、G.654光纤（截止波长光纤）和G.655（非零色散位移光纤）光纤；按套塑（二次涂覆层）可以将光纤分为松套光纤和紧套光纤。

（2）阶跃型光纤的折射率分布()　21⎩⎨⎧≥<=arnarnrn渐变型光纤的折射率分布()211⎪⎩⎪⎨⎧≥<⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫⎝⎛∆-=arnararnrncmα3．阶跃型光纤和渐变型光纤的数值孔径NA是如何定义的？两者有何区别？它是用来衡量光纤什么的物理量？答：阶跃型光纤的数值孔径2sin1∆==nNAφ渐变型光纤的数值孔径()()2-sin22∆===nnnNAcφ两者区别：阶跃型光纤的数值孔径是与纤芯和包层的折射率有关；而渐变型光纤的数值孔径只与纤芯内最大的折射率和包层的折射率有关。

3.弹性管连接。这里连接的连接器是用弹性材料做成的管子，把光纤插入管子的中心孔，孔的尺寸小于光纤尺寸，于是塑料材料对光纤施加均匀的力，这种对称特征让两根待连接光纤的轴自动准确地对齐。它是可拆卸连接。
2．列举四种光开关，说说它们的工作原理。
答：1.微电机械系统光开关
通过机械的方法实现，如通过将镜片移出或置入光路就可实现光信号的通断。
4．光纤耦合器的分波原理是什么？何谓3dB耦合器？
答：光纤耦合器的分波是利用光功率在各个输出端口按一定比例（叫分光比）分配而实现的。3dB耦合器是一个分光比为50：50的2×2端口的光纤耦合器，即它的一个输入端口的光功率传输到两个输出端口时时均等分配的。
2.光电开关
2×2的电光开关也可利用耦合器来实现。通过改变耦合区材料的折射率来实现。
3.热电开关
2×2的热电光开关时一个马赫—曾德干涉仪。一个臂受温度影响，其折射率改变，使两臂上光信号之间的相位差有所改变，从而使光信号在输入/输出端之间实现通断。
3．光纤耦合器的作用是什么？
答：光纤耦合器是实现光信号分路/合路的功能器件，一般用于把一个输入光信号分配给多个输出，或把多个输入光信号组合成一个输入。
2．光纤的连接损耗分为外部损耗和内部损耗，由光纤中间的连接错位引起的损耗为，由光纤的波导特性和几何特性差异导致为。
答案：外部损耗，内部损耗
3．在光纤通信中，能够把多个光信号耦合到一起，或能将光信号分到多根光纤中的器件就是。
答案：光耦合器
4．某输出端口的功率除了有来自希望的输入端口外，还有来自不希望的输入端口的功率，二者之比叫
答案：光路由。
9写出被布拉格光栅反射回去的光波长满足条件：。
答案：
二、选择题
1．光纤连接的使用场合不包括。（）

第 4 章无源光器件1.光纤的连接损耗有哪些？如何降低连接损耗？解：连接损耗可分为外部损耗和内部损耗。

外部损耗主要有轴向位移、连接间隔、倾斜位移、截面不平整。

内部损耗主要是由于光纤的波导特性和几何特性差异导致的损耗，包括纤芯的直径、纤芯区域的椭圆度、光纤的数值孔径、折射率剖面等。

采用较好的连接方法，改善连接器的性能。

2•试用2X2耦合器构成一个8Xg空分开关阵列，画出连接图和输入输出端口信号间流向，计算所需开关数。

解：123456781234578需开关数12 个。

3.讨论图 5.22 所示平面阵列波导光栅的设计思想和方法。

解：设计思想：将同一输入信号分成若干路分别经历不同的相移后又将它们合在一起输出；设计方法：将N个输入波导和N个输出波导，二个聚焦平面波导（星型耦合器）和通道阵列波导，集成在单一衬底上。

使得输入／输出波导的位置和阵列波导的位置满足罗兰圆规则。

4.简述光耦合器和WDM 分波器有什么不同。

解：在宽带光纤耦合器中，通常通过改变熔融拉锥工艺，使耦合器输出端口的分光比不受波长的影响。

相反，在WDM 器件中则改变熔融拉锥工艺，使分光比随波长急剧变化。

5.光滤波器有哪些种类，滤波器应用在什么场合？解：光滤波器主要有F-P腔滤波器、M-Z干涉滤波器、阵列波导光栅滤波器、声光可调滤波器，光纤光栅滤波器。

光滤波器用于滤出特定波长的光信号。

6.光开关有哪些性能参数，在光纤通信中有什么作用？解：光开关的性能参数主要有开关时间、通断消光比、插入损耗、串扰、偏振依赖损耗；光开关在光纤通信技术中作光路切换之用，如系统的主备切换等。

它是光交换的关键器件，在光网络中有许多应用场合。

7•简述F-P腔可调谐滤波器的工作原理。

解：F-P腔型滤波器的主体是F-P谐振腔，是由一对高度平行的高反射率镜面构成的腔体，当入射光波的波长为腔长的整数倍时光波可形成稳定振荡，输出光波之间会产生多光束干涉，最后输出等间隔的梳状波形。

通过改变腔长L 或腔内的折射率n 来改变滤波器的中心波长。

第1章概述1－1、什么是光纤通信？参考答案：光纤通信(Fiber-optic communication)是以光作为信息载体，以光纤作为传输媒介的通信方式，其先将电信号转换成光信号，再透过光纤将光信号进行传递，属于有线通信的一种。

光经过调变后便能携带资讯。

光纤通信利用了全反射原理，即当光的注入角满足一定的条件时，光便能在光纤内形成全反射，从而达到长距离传输的目的。

1－2、光纤通信技术有哪些特点？参考答案：(1)无串音干扰，保密性好。

(2)频带极宽，通信容量大。

(3)抗电磁干扰能力强。

(4)损耗低，中继距离长。

(5)光纤径细、重量轻、柔软、易于铺设。

除以上特点之外，还有光纤的原材料资源丰富，成本低;温度稳定性好、寿命长等特点。

1－3、光纤通信系统由哪几部分组成？简述各部分作用。

参考答案：光纤通信系统最基本由光发送机、光接收机、光纤线路、中继器以及无源器件组成。

其中光发送机负责将信号转变成适合于在光纤上传输的光信号，光纤线路负责传输信号，而光接收机负责接收光信号，并从中提取信息，然后转变成电信号，最后得到对应的话音、图象、数据等信息。

(1)光发送机：由光源、驱动器和调制器组成，实现电/光转换的光端机。

其功能是将来自于电端机的电信号对光源发出的光波进行调制，成为已调光波，然后再将已调的光信号耦合到光纤或光缆去传输。

(2)光接收机：由光检测器和光放大器组成，实现光/电转换的光端机。

其功能是将光纤或光缆传输来的光信号，经光检测器转变为电信号，然后，再将这微弱的电信号经放大电路放大到足够的电平，送到接收端的电端机去。

(3)光纤线路：其功能是将发信端发出的已调光信号，经过光纤或光缆的远距离传输后，耦合到收信端的光检测器上去，完成传送信息任务。

(4)中继器：由光检测器、光源和判决再生电路组成。

它的作用有两个：一个是补偿光信号在光纤中传输时受到的衰减;另一个是对波形失真的脉冲进行整形。

(5)无源器件：包括光纤连接器、耦合器等，完成光纤间的连接、光纤与光端机的连接及耦合。

1．光纤通信的优缺点各是什么？答：优点有：带宽资源丰富，通信容量大；损耗低，中继距离长；无串音干扰，保密性好；适应能力强；体积小、重量轻、便于施工维护；原材料来源丰富，潜在价格低廉等。

缺点有：接口昂贵，强度差，不能传送电力，需要专门的工具、设备以及培训，未经受长时间的检验等。

2．光纤通信系统由哪几部分组成？各部分的功能是什么？答：光纤通信系统由三部分组成：光发射机、光接收机和光纤链路。

光发射机由模拟或数字电接口、电压—电流驱动电路和光源组件组成。

光源组件包括光源、光源—光纤耦合器和一段光纤（尾纤或光纤跳线）组成。

模拟或数字电接的作用是实现口阻抗匹配和信号电平匹配（限制输入信号的振幅）作用。

光源是LED或LD，这两种二极管的光功率与驱动电流成正比。

电压—电流驱动电路是输入电路与光源间的电接口，用来将输入信号的电压转换成电流以驱动光源。

光源—光纤耦合器的作用是把光源发出的光耦合到光纤或光缆中。

光接收机由光检测器组件、放大电路和模拟或数字电接口组成。

光检测器组件包括一段光纤（尾纤或光纤跳线）、光纤—光检波器耦合器、光检测器和电流—电压转换器。

光检测器将光信号转化为电流信号。

常用的器件有PIN和APD。

然后再通过电流—电压转换器，变成电压信号输出。

模拟或数字电接口对输出电路其阻抗匹配和信号电平匹配作用。

光纤链路由光纤光缆、光纤连接器、光缆终端盒、光缆线路盒和中继器等组成。

光纤光缆由石英或塑料光纤、金属包层和外套管组成。

光缆线路盒：光缆生产厂家生产的光缆一般为2km一盘，因而，如果光发送与光接收之间的距离超多2km时，每隔2km将需要用光缆线路盒把光缆连接起来。

光缆终端盒：主要用于将光缆从户外（或户内）引入到户内（或户外），将光缆中的光纤从光缆中分出来，一般放置在光设备机房内。

光纤连接器：主要用于将光发送机（或光接收机）与光缆终端盒分出来的光纤连接起来，即连接光纤跳线与光缆中的光纤。

3．假设数字通信系统能够在高达1%的载波频率的比特率下工作，试问在5GHz的微波载波和 1.55μm的光载波上能传输多少路64kb/s的音频信道？解：根据题意，求得在5GHz的微波载波下，数字通信系统的比特率为50Mb/s，则能传输781路64kb/s的音频信道。

练习题4答案一、名词解析1、动态范围：初始背向散射电平与噪声电平的差值2、背向散射：光纤自身反射和的光信号3、反射事件：引起反射和损耗幅度较大的事件4、盲区：由反射事件引起的OTDR接收端饱和而带来的一系列“盲点”5、幻峰：是指在光纤末端之后出现的光反射峰6、熔接法：在待接光纤轴对准后，用电弧放电的加热方式熔接光纤端面的方法（P236）7、光缆线路障碍：是指由于光缆在用光纤中的一根或以上的光纤中断或光纤性能发生变化而影响正常通信的事故。

（P301）8、全阻障碍：是指光缆的纤芯全部中断或光纤性能发生变化而备用纤芯的倒通时间超过10分钟的障碍。

（P301）9、光缆抢代通：就是迅速地用应急光缆代替原有的障碍光缆，实现通信临时性恢复。

（P312）二、填空1、稳定光源、白色光源、可见光源2、仪表的采样间隔、时钟精度、光纤折射率、光缆的成揽因素3、光缆线路工程、光缆线路维护（P260）4、单盘测试、竣工测试（P260）5、切断法、后向法、插入法（P262）6、传输脉冲时延法、反射脉冲时延法（P270）7、省光缆线路维护主管部门、线务站、光缆段（P291）8、一般障碍、逾限障碍、全阻障碍、重大障碍（P301）9、先一级、二级，后本地网等；先抢通，后修复（P312）10、查修（P312）11、3个（P312）12、200（P312）13、先抢代通，后修复三、简答1、（1）光纤类型不匹配，采用与被测光纤同种模式的光纤（及匹配）（2）伪增益现象：双向测试，取平均值（3）盲区即OTDR饱和现象，消除盲区（4）幻峰，平整、清晰端面。

（P227-228）2、（1）开机（2）参数设置（3）按测试键（4）存储曲线（5）曲线分析（P231-232）3、（1）、准备工作，包括技术准备、器材准备和光缆准备（2）、接续位置的确定（3）、开剥光缆（4）、加强芯、金属护层的固定处理（5）、剥松套管，穿套光纤保护套管，清洁光纤，制作光纤端面，光纤的接续（6）、光纤连接损耗的监测（7）、光纤余留长度的收容处理（8）、封装光缆接头盒（9）、光缆接头盒的安装固定、清理现场。

光纤通信简明教程参考答案第一章习题1-1 什么是光纤通信?目前使用的通信光纤大多数采用基础材料为SiO2的光纤,它是工作在电磁波的哪个区?波长范围是多少?对应的频率范围是多少?光纤通信是利用光导纤维传输光波信号的通信方式。

目前使用的通信光纤大多数采用基础材料为SiO2的光纤。

它是工作在近红外区，波长为0.8～1.8μm，对应的频率为167～375THz。

1-2 试画出光纤通信系统组成的方框图。

一个光纤通信系统通常由电发射机、光发射机、光接收机、电接收机和由光纤构成的光缆等组成。

1-3 通信系统的容量用BL积表示，B和L分别是什么含义?系统的通信容量用比特率—距离积表示，B为比特率，L为中继间距。

1-4 光纤通信的主要优点是什么?光纤通信之所以受到人们的极大重视，是因为和其他通信手段相比，具有无以伦比的优越性。

(1) 通信容量大(2) 中继距离远(3) 抗电磁干扰能力强，无串话(4) 光纤细，光缆轻(5) 资源丰富，节约有色金属和能源。

光纤还具有均衡容易、抗腐蚀、不怕潮湿的优点。

因而经济效益非常显著。

1-5 请查阅最新资料论述光纤通信的发展趋势。

略第二章习题2-1 一个频率为14106⨯Hz 的光源，其发射功率为10W ，它一秒内发射多少个光子?解： 191434141052.210610626.610106,10⨯=⨯⨯⨯==⨯==-ννh P N HzW P2-2 如下两种光纤，临界角满足什么条件可以保持光在纤芯中传播?（1） 对于石英光纤，纤芯的折射率48.11=n ，包层的折射率46.12=n 。

（2） 对于塑料光纤，纤芯的折射率495.11=n ，包层的折射率402.12=n 。

解：由 12sin n n c =ϑ 得 121sin n n c -=ϑ （1）︒==-57.8048.146.1sin 1c ϑ （2）︒==-94.73495.1402.1sin 1c ϑ2-3 一单色光垂直照在厚度均匀的薄油膜上。

第1章1.光通信的优缺点各是什么？答：优点有：通信容量大；传输距离长；抗电磁干扰；抗噪声干扰；适应环境；重量轻、安全、易敷设；；寿命长。

缺点：接口昂贵；强度差；不能传送电力；需要专用的工具、设备以及培训；未经受长时间的检验。

2.光通信系统由哪几部分组成，各部分功能是什么？答：通信链路中最基本的三个组成部分是光发射机、光接收机和光纤链路。

各部分的功能参见1.3节。

3.假设数字通信系统能够在载波频率1%的比特率下工作，试问在5GHz的微波载波和1.55μm的光载波上能传输多少路64kb/s的音频信道？答：5GHz×1％/64k＝781路（3×108/1.55×10-6）×1％/64k＝3×107路4.SDH体制有什么优点？答：主要为字节间插同步复用、安排有开销字节用于性能监控与网络管理，因此更加适合高速光纤线路传输。

5.简述未来光网络的发展趋势及关键技术。

答：未来光网络的发展趋势为全光网，关键技术为多波长传输和波长交换技术。

6.简述WDM的概念。

答：WDM的基本思想是将工作波长略微不同，各自携带了不同信息的多个光源发出的光信号，一起注入同一根光纤，进行传输。

这样就充分利用光纤的巨大带宽资源，可以同时传输多种不同类型的信号，节约线路投资，降低器件的超高速要求。

7.解释光纤通信为何越来越多的采用WDM+EDFA方式。

答：WDM波分复用技术是光纤扩容的首选方案，由于每一路系统的工作速率为原来的1/N，因而对光和电器件的工作速度要求降低了，WDM合波器和分波器的技术与价格相比其他复用方式如OTDM等，有很大优势；另一方面，光纤放大器EDFA的使用使得中继器的价格和数量下降，采用一个光放大器可以同时放大多个波长信号，使波分复用（WDM）的实现成为可能，因而WDM＋EDFA方式是目前光纤通信系统的主流方案。

8.WDM光传送网络（OTN）的优点是什么？答：（1）可以极提高光纤的传输容量和节点的吞吐量，适应未来高速宽带通信网的要求。

L1 2LB， 线 偏 振 ； L3 4LB， 圆 偏 振 ； LLB， 线 偏 振 。
谢 谢！
案例分析
41.1990年10月，中国某专业生产巧克力的食品公司根据其生产 巧克力的计划，与专业从事粮油食品进出口贸易的A公司订立一购 销合同，要求A公司供应生产巧克力的主要原料棕榈油和可可粉。 A公司接受订单后即与美国B公司订立进口棕榈油和可可粉的合同 一份，货值USD200，000.合同约定以CIF条件成交，目的港为食 品公司所在地某港口，收货人为食品公司，并采用不可撤销即期信 用证支付。食品公司作为收货人在该合同上副署。
请运用国际贸易法的原理，回答以下问题。 （1）本案中食品公司、A公司、B公司、C银行、D银行相互之间 的权利义务关系如何？（6分） （2）A公司对C银行的起诉是否成立？为什么？（3分） （3）根据1980年《联合国国际货物买卖合同公约》的规定本案应 如何处理？为什么？（6分） 注：中国与美国均为1980年《联合国国际货物买卖合同公约》的 缔约国。
其次：如A公司主张宣告合同无效，A公司有权自己补进货物 （棕榈油）。补进货物的差价损失应由B公司承担。B公司已收的 棕榈油货款应退还给A公司，同时应承担A公司相应的利息损失。
再次：对于食品公司向A公司的索赔，B公司在订立合同时完 全可预见，而且该损失也是由B公司的违约行为所引起，故A公司 向食品公司赔付的损失也应由B公司承担。
H t ez H z
t
Et
t
ez EzΒιβλιοθήκη ezzEtj0
H t ez H z
t ez Ez j ez E t j0 H t (弱导光纤中，Ez Et , k 0 )
H
t
0
ez
Et
ez
E
