浅淡ONKYO安桥功放检查维修的方法

专业功放的维修方法及步骤专业功放（Power Amplifier）是音频设备中的一个重要部件，用于放大音频信号的功率，使其可以驱动扬声器或其他音响设备。

由于长时间的使用或其他原因，功放可能会出现各种故障，需要进行维修。

下面是一个关于专业功放维修的方法和步骤的指南。

1.检查电源问题：-首先，检查并确保功放的电源线连接良好并正确接入电源插座。

-测量功放的电源输出，确保电流和电压在没有负载时都在正常范围内。

-使用万用表或示波器检查是否有任何短路或开路的情况。

2.检查输入和输出连接：-检查并确保输入信号线与音频源正确连接，并且接头没有损坏或脱落。

-检查功放的输出连接，确保扬声器线与扬声器正确连接并没有松动。

3.检查自我保护电路：-功放通常配备了一些自我保护电路，用于防止过热、过载或其它故障。

-检查电路板上的保险丝，确保它们没有熔断。

如有需要，更换熔断器。

-检查保护电路并排除任何故障或损坏。

4.检查散热系统：-检查并清除散热器，确保它们没有积尘或堵塞物。

-检查风扇是否正常运转。

如有需要，更换或维修损坏的风扇。

5.检查电子元件：-检查电子元件，如电容、电阻、晶体管等，是否有任何异常或损坏。

-检查所有焊点，确保它们没有断裂或松动。

6.测试功放电路：-使用示波器或音频信号发生器，发送一个常规的音频信号到功放的输入端。

-监测输出端是否有信号输出。

-使用读数仪或示波器对输出信号进行测量，确保它与输入信号一致。

-测试功放在不同功率和频率下的输出性能。

7.修复或更换故障部件：-根据测试结果，确定造成故障的具体部件。

-对于损坏的部件，可以尝试修复或更换它们。

8.测试修复后的功放：-在进行任何维修后，使用相同的测试方法和设备对修复后的功放进行测试。

-确保功放的所有功能都正常工作，并且输出信号与输入信号一致。

-测试功放在不同负载下的稳定性和输出性能。

以上是一个关于专业功放维修的方法和步骤的简要指南。

请注意，在进行任何维修或调试操作之前，请确保您具备相关的知识和技能，或者请寻求专业技术人员的帮助。

功放的常见问题和维修处理方法
功放的常见问题包括但不限于：
1. 整机不工作：如果测得的电阻值特别大，可能是保险丝熔断、电源线与插头之间有断线或变压器初级绕组开路。

2. 无声音输出：各功能键均显示正常，但没有信号输出。

这可能是由于启动后保护继电器不工作，应检查功放电路中点的输出电压是否偏移、过流检测电压是否正常。

3. 噪声变大：功放的噪声有交流声、感应噪声、白噪声、爆裂声等。

维修时首先判断噪声是来自前级还是后级电路，检查前、后放大电路电源端的退耦电容是否虚焊或失效。

4. 啸叫：由电路中的自激引起，分为高频啸叫和低频啸叫。

可以在后级电路的消振电容器或解耦电容器的两端并联小电容进行检查。

5. 无声故障：可能是功放或电源出现故障，首先检查功放有无电源电压，若无应查机内保险丝是否熔断，查电源电路是否正常；若有应查功放输出是否开路，保护电路是否动作。

若功放输出电路正常，可查音调控制电路、前置放大电路的直流工作电压是否正常。

如正常，可用信号注入法对某一声道进行检查。

以上内容仅供参考，如需更多信息，建议访问相关论坛或咨询专业人士。

TX-SR8550安桥功放维修不开机一例
安桥TX-SR8550是一款普通AV功放，内部结构很像安桥的5系列，解码板竖装在右侧。

故障现象：功放接电源后无任何指示，按下开机键无任何反应，指示灯不亮。

开机检测：220伏交流电接入后，待机电源输出12伏和10伏，经排线JL901B送到主板处理，万用表测量到CPU工作电压5伏正常。

JL901B的排列为：1.P OFF 2.+12V. 3.GND. 4.+10S.
5.POWERD.其中P OFF为开机控制。

根据用户反应，此机买来两年多一直很少使用，但是一直没有拔过电源插头，这台功放没有交流开关，因此从待机部分开始检查，重庆区空气潮湿一直是引发众多故障的主要原因，所以应仔细观察机内电路板有无电容腐蚀、鼓包，铜箔生锈、穿孔等，并测量所有按键有没有短路和漏电。

以上检查没有发现故障点后，便从CPU开始入手测量，该CPU 型号为：M30624MHP-B06FP，位于解码板靠散热器一端，一般功放的CPU工作要素包括：工作电压，晶振，复位电压，电压检测。

分别测量这些脚位时发现，12脚复位电压只有1.2伏，正常情况下应该是5伏，人为接通5伏到12脚后，开机正常。

对照电路图后检查复位电路时发现Q601漏电，更换后整机恢复正常。

安桥功放的开机方式一般都是待机电源供给CPU后，CPU指令开机继电器吸合后主变压器才得电开机，切不可因为功放不开机就冒然拆开主变压器来修。

渝成音响维修网提供更多安桥功放检修方法和技
术。

专业功放的维修方法及步骤专业功放（Professional Power Amplifier）是音频设备中的重要组成部分，用于放大音频信号以驱动扬声器。

如果功放出现故障，维修技术人员需要按照以下步骤进行维修。

步骤一：故障判断1.检查功放是否存在触电的危险。

在维修之前，务必确保功放的电源已经彻底断电，并且内部的高压电容已经放电。

2.了解用户的问题描述，例如功放是否完全无声、是否有杂音、是否有任何故障指示灯亮起等。

3.检查功放的各个连接器和插孔是否牢固连接，以及检查是否有任何可见的损坏或松动的组件。

步骤二：电路分析1.查阅功放的维修手册、原理图或线路图以了解电路的工作原理和信号路径。

2.使用万用表等测试仪器检测电源电压是否正常。

3.检查功放电路板上的电容、电阻、晶体管等元件是否受损。

4.使用手持示波器或信号发生器测试各个电路节点上的信号传输情况，从而定位可能出现问题的区域。

步骤三：故障排除根据电路分析结果，选择相应的排除措施进行修复。

1.检查电源部分，确保电源电压输出正常。

2.检查输入部分，包括各个输入插孔、开关和旋钮，确保输入信号传输正常。

3.检查功放输出端部，确保扬声器连接正常，避免短路或开路。

4.检查功放保护电路，确保保护电路正常工作，避免过负荷或过热损坏。

步骤四：维修处理1.替换受损的电容、电阻、晶体管等元件。

2.修复断开的连接线或焊点。

3.清洁电路板和元件，确保没有收集灰尘或杂质影响电路的正常工作。

4.重新安装维修后的电路板，并确保插排和连接器正确连接。

5.重新组装功放，确保外壳和面板的固定。

步骤五：测试和调试1.重新接通电源，打开设备。

2.使用示波器或音频测试设备，检测功放的输入和输出信号质量。

3.测试功放的音量调节、音调控制等功能是否正常。

4.通过连接扬声器进行听觉测试，确保功放输出正常且无任何异常噪音。

步骤六：维修记录为了以后的参考和追踪，维修技术人员需要记录维修的详细信息，包括故障现象、维修步骤和所更换或修理的部件。

功放机常见故障及维修方法功放机是音响设备中的重要组成部分，它能够将音频信号放大，使得音乐能够更加清晰、响亮地传达出来。

然而，功放机也是容易出现故障的设备之一。

本文将介绍功放机常见故障及维修方法。

一、功放机无声音当功放机无声音时，首先需要检查音源是否正常。

如果音源正常，那么可能是功放机内部出现了故障。

此时，可以按照以下步骤进行排查：1.检查功放机是否接通电源。

如果没有接通电源，那么功放机自然无法工作。

2.检查功放机的保险丝是否烧断。

如果保险丝烧断，需要更换新的保险丝。

3.检查功放机的音量是否调整到了最小。

如果是，需要将音量调整到适当的位置。

4.检查功放机的输入线路是否正常。

如果输入线路出现故障，需要更换新的输入线路。

5.检查功放机的输出线路是否正常。

如果输出线路出现故障，需要更换新的输出线路。

6.检查功放机的音量控制电位器是否正常。

如果电位器出现故障，需要更换新的电位器。

7.检查功放机的功率放大器是否正常。

如果功率放大器出现故障，需要更换新的功率放大器。

二、功放机杂音当功放机出现杂音时，可能是由于以下原因导致的：1.功放机的输入线路出现干扰。

此时，需要更换新的输入线路。

2.功放机的输出线路出现干扰。

此时，需要更换新的输出线路。

3.功放机的音量控制电位器出现干扰。

此时，需要更换新的电位器。

4.功放机的功率放大器出现干扰。

此时，需要更换新的功率放大器。

5.功放机的电源线路出现干扰。

此时，需要更换新的电源线路。

三、功放机发热当功放机发热时，可能是由于以下原因导致的：1.功放机的散热器不良。

此时，需要更换新的散热器。

2.功放机的风扇不良。

此时，需要更换新的风扇。

3.功放机的电源线路不良。

此时，需要更换新的电源线路。

4.功放机的功率放大器不良。

此时，需要更换新的功率放大器。

四、功放机无法开机当功放机无法开机时，可能是由于以下原因导致的：1.功放机的电源线路不良。

此时，需要更换新的电源线路。

2.功放机的保险丝烧断。

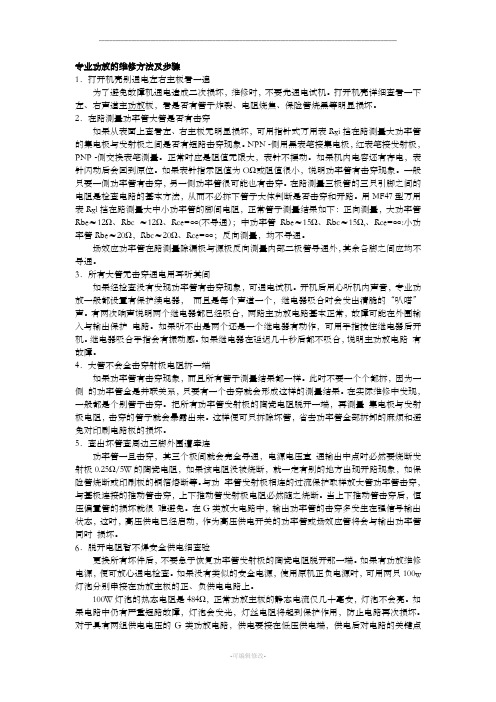

专业功放的维修方法及步骤1．打开机壳别通电左右主板看一遍为了避免故障机通电造成二次损坏，维修时，不要先通电试机。

打开机壳详细查看一下左、右声道主功放板，看是否有管子炸裂、电阻烧焦、保险管烧黑等明显损坏。

2．在路测量功率管大管是否有击穿如果从表面上查看左、右主板无明显损坏，可用指针式万用表Rxi挡在路测量大功率管的集电极与发射极之间是否有短路击穿现象。

NPN -侧用黑表笔接集电极，红表笔接发射极，PNP -侧交换表笔测量。

正常时应是阻值无限大，表针不摆动。

如果机内电容还有存电，表针闪动后会回到原位。

如果表针指示阻值为OΩ或阻值很小，说明功率管有击穿现象。

一般只要一侧功率管有击穿，另一侧功率管很可能也有击穿。

在路测量三极管的三只引脚之间的电阻是检查电路的基本方法，从而不必拆下管子大体判断是否击穿和开路。

用MF47型万用表Rxl挡在路测量大中小功率管的脚间电阻，正常管子测量结果如下：正向测量，大功率管Rbe≈12Ω、Rbc ≈12Ω、Rce=∞(不导通）；中功率管Rbe≈15Ω、Rbc≈15Ω,、Rce=∞:小功率管Rbe≈20Ω，Rbc≈20Ω、Rce=∞；反向测量，均不导通。

场效应功率管在路测量除漏极与源极反向测量内部二极管导通外，其余各脚之间应均不导通。

3．所有大管无击穿通电用耳听其间如果经检查没有发现功率管有击穿现象，可通电试机。

开机后用心听机内声音，专业功放一般都设置有保护续电器，而且是每个声道一个，继电器吸合时会发出清脆的“叭嗒”声。

有两次响声说明两个继电器都已经吸合，两路主功放电路基本正常，故障可能在外围输入与输出保护电路。

如果听不出是两个还是一个继电器有动作，可用手指按住继电器后开机。

继电器吸合手指会有振动感。

如果继电器在延迟几十秒后都不吸合，说明主功放电路有故障。

4．大管不会全击穿射极电阻拆一端如果功率管有击穿现象，而且所有管子测量结果都一样。

此时不要一个个都拆，因为一侧的功率管全是并联关系，只要有一个击穿就会形成这样的测量结果。

功放维修图解目前流行的功率放大器除采用集成电路功放外几乎都是用分立元件构成的OCL电路。

基本电路由差动输入级、电压放大级、电流放大级（推动级）、功率输出级和保护电路组成。

附图A是结构框、图B是实用电路例图，有结构简单的基本电路形式，也有增加了辅助电路和补偿电路的复杂电路形式。

本文把常见的OCL电路分解成几块，从电路的简单原理，常见的电路构成，检查时电路的识别，维修的基本方法逐个进行介绍。

认识了局部电路拼出整个电路图时功放的维修就相对容易多了。

C是电压分布图。

电压测量是功放检修中基本方法，电压分布是以输入端到输出端为0V中轴线，越向上红色越深表示正电压越高，越向下蓝色越深表示负电压越低。

图B这种全对称电路电压也正负对称，是检修测量的主要依据。

一、差动输入级图1是最基本的差动（差分）输入级电路，它由两个完全对称的单管放大器组合而成，两个管的基极分别是正负输入端。

一个输入端作为信号输入用，另一个输入端为反向输入末端负反馈用。

因其能有效地抑制输出端的零点漂移而成为OCL电路的输入门户。

输入级有单差动和双差动之别，单差动电路简洁，双差动对称性好。

从前级送来的信号通过一个电容和电阻所连接的三极管就是差动输入级，相邻的同型号管子就是差动的另一半。

输入端接的是一个管的基极则是单差动，如接着两个管的基极，就是双差动。

为克服电源波动对电路的影响，图2在差动放大器的发射极增加了恒流源。

有的在集电极增加了镜流源如图3，保证了差动两管静态电流的一致性。

图4是既有恒流源又有镜流源的高挡机采用的差动输入电路。

图5、6、7 是常见的三种恒流源电路，尤其是图6这种利用二极管箝位方式用的最多，两个二极管将三极管基极稳定在1.4V左右，在电源电压波动时，差动级的静态电流保持不变，提高了放大器的稳定性。

图8、9镜流源中两个三极管基极相连，发射极电阻相同，流过两管的电流一样，像照镜子一样确保差动两个管的静态电流一致性。

这两部分电路的识别方法是差动管两发射极电阻归到一点后所连接的三极管就是恒流源，它最明显的特点就是基极上接有二极管或稳压管。

安桥TX-SR502功放维修输出无声音
故障现象：
开机有显示，接入信号后怎么操作也没有声音。

但是操作中发现一个奇怪现象，不管A/B通道哪个接通，开机后如果不按其中一个，解码方式都选择不了。

随便按一下A/B，解码模式就可以选。

维修过程：
这个现象看起来有点像程序错乱，首先检查电路板外观，没有发现破损、腐蚀等等现象。

测量各工作电压无异常。

测量CPU外接晶振工作正常，工作电压也有。

接入模拟信号，测量信号有进入转换芯片Q301，解码输出的六声道信号没有，说明问题在这张集成的解码板上。

由于集成度高，给维修工作带来了不小的困难。

首先找到电路图，理清楚整机的信号流程，Q301是一个切换电路BD3817KS，直接送入各路模拟信号和数字解码出来的信号，切换后一路输出到Q800(AK4588VQ)作为模拟环绕的信号源，一路输出到后级接口。

4588一方面接收了模拟信号将其转换为模拟环绕声返回到3817，另一方面接收Q701(IC42S494003CQ-Z)解码出来的数字信号。

通电后手模发现4588比较发热，因为有现货比较方便，于是代换了4588，试机故障不变，说明没有问题。

继续查看电路图，最终各种信号的RL圴应从3817的68/70脚输出，而送往4588的RL信号是从3817的31/32脚输出到4588的51/52脚。

测量31/32脚有输出，而68/70脚没有，这两路外面有静音三极管Q307/Q308,其基极为3.5伏，已经工作为声音状态，断开后仍然没有输出。

怀疑芯片短路，将播放机的信号接到68/70脚后，信号也消失了。

试更换3817，试机正常。

功放机维修引言：功放机是一种用于放大音频信号的设备，常用于音响设备、舞台表演和录音室等领域。

然而，由于长期使用、不正确的操作或其他原因，功放机可能会出现各种问题，需要维修和保养。

本文将介绍功放机的常见问题及解决方法，为读者提供一个有效的维修指南。

一、无法开机1. 检查电源线是否连接正常首先，确保功放机的电源线连接正常。

检查电源线是否牢固插入并连接到电源插座。

如果电源线松动或破损，应立即更换。

2. 检查电源开关是否打开确保功放机的电源开关处于打开状态。

有些功放机可能有电源开关，如果电源开关未打开，功放机将无法开机。

3. 检查保险丝是否烧断功放机内部通常会安装保险丝以保护电路免受过电流的损害。

检查保险丝是否烧断，并按照规格替换损坏的保险丝。

二、声音失真或噪音过大1. 检查音频输入线路有时候，失真或噪音可能是由于音频输入线路不正常引起的。

检查音频输入线路是否连接松动或破损。

如果发现问题，重新连接或更换音频输入线。

2. 检查音频输出线路类似地，失真或噪音也可能是由于音频输出线路问题导致的。

检查音频输出线路是否连接松动或破损，并对其进行维修或更换。

3. 调整音量控制功放机上通常有音量控制旋钮，如果音量控制旋钮设置不正确，可能会导致声音失真或噪音过大。

重新调整音量控制旋钮，确保其在合适的范围内。

三、功放机过热或自动关机1. 检查散热系统功放机过热可能是由于散热系统出现问题所致。

检查功放机的散热器是否堵塞或灰尘积累过多。

清洁散热器或更换散热风扇，确保散热系统正常运作。

2. 改善通风条件过热还可能是由于功放机所处的环境不通风所致。

将功放机放置在通风良好的位置，避免阳光直射和堆积其他设备，以改善散热条件。

3. 检查耗电量是否超过功放机额定功率功放机有一定的额定功率，如果连续使用的负载超过该功率，可能会导致功放机过热。

确保负载不超过功放机的额定功率，以避免过热问题。

四、无声音输出1. 检查音频输入信号检查音频源设备（如CD机、MP3播放器等）是否正常工作并输出音频信号。

ONKYO(安桥)A-801功放不开机故障检修
方位
【期刊名称】《家电维修》
【年(卷),期】2022()9
【摘要】一台ONKYOA-801功放,通电后工作指示灯不亮,面板所有按键及信号切换开关均失效。

该机是一款甲乙类双声道纯功放,CPU采用LC65204A-4605,如图1所示。

检查CPU的供电、时钟及复位电路,发现复位电容C703一脚脱焊。

由于C703的两端电压不能突变,所以上电后Q703的b极为高电平,Q703导通,其c极为低电平,CPU5脚低电平复位。

【总页数】2页(P40-41)
【作者】方位
【作者单位】不详
【正文语种】中文
【中图分类】TN9
