维修功放机总结的一种安全方法,特别是超大功率功放机首先得舍得银子买一个质量好一点的调压器,这是我这个安全方法必须准备的法宝,在维修时先仔细查出所有损坏的零件并换掉,注意功放管的参数和质量,千万不可贪图便宜,否则得不偿失,然后把功放机电源插在调压器上，将调压器电压调在１００Ｖ甚至可以更低，开启功放机电源，用万用表测量功放管的中点电压，一般都在０Ｖ左右小范围偏转，如是有较高正压或负压的话，这绝对是不正常的，此时应尽快关机，再查原因，但不会马上烧管，因为此时输入电压很低，自从我采用这种方法以后从来没有烧过管．
那里有这样维修功放的，哈哈~~本人是专业维修专业舞台功放的，让我来告诉你怎么修吧`先吧功放管全部拆下来，然后大概检查一下推动管或差分电路及恒流源，反正坏的就先全部看到的或测量到的都更换掉，注意先不要装功放管先，接下来是开机测量中点电压看偏正还是偏负来判断，偏多少，比如，主电压80负，中点偏正30伏，可能是，判断一，A管推动电压偏底或C管推动电压偏高，二，测量A和C功放管的的B级的推动电压A管负0点3~0点5，C 管是正0点3~0点5，接下来是测量推动管的B级电压是否平衡，然后测量两推动管B级对中点的电压是否平衡，那里偏高大概把推动管的BE压降和E级对中点电阻的压降相加就有结果了，好了，维修中慢慢去体会吧，以上我只是大概的维修方法，只要你按我的方法去维修把电压调整好装管是绝对不会烧的，还有一定要记得不要贪便宜，买普通的功放管，要是真正的维修不是那么简单的了。

~~有问题我很乐意帮助大家，本人是海南的，海南大部分的舞台维修业务都是本人接的，需要帮助的话就打本人电话吧！小洪 0
2。

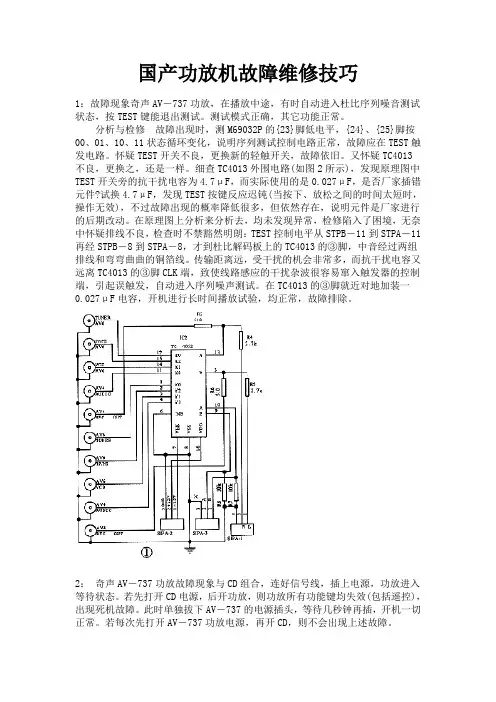

国产功放机故障维修技巧1：故障现象奇声AV－737功放，在播放中途，有时自动进入杜比序列噪音测试状态，按TEST键能退出测试。

测试模式正确，其它功能正常。

分析与检修故障出现时，测M69032P的{23}脚低电平，{24}、{25}脚按00、01、10、11状态循环变化，说明序列测试控制电路正常，故障应在TEST触发电路。

怀疑TEST开关不良，更换新的轻触开关，故障依旧。

又怀疑TC4013不良，更换之，还是一样。

细查TC4013外围电路(如图2所示)，发现原理图中TEST开关旁的抗干扰电容为4.7μF，而实际使用的是0.027μF，是否厂家插错元件?试换4.7μF，发现TEST按键反应迟钝(当按下、放松之间的时间太短时，操作无效)，不过故障出现的概率降低很多，但依然存在，说明元件是厂家进行的后期改动。

在原理图上分析来分析去，均未发现异常，检修陷入了困境，无奈中怀疑排线不良，检查时不禁豁然明朗：TEST控制电平从STPB－11到STPA－11再经STPB－8到STPA－8，才到杜比解码板上的TC4013的③脚，中音经过两组排线和弯弯曲曲的铜箔线。

传输距离远，受干扰的机会非常多，而抗干扰电容又远离TC4013的③脚CLK端，致使线路感应的干扰杂波很容易窜入触发器的控制端，引起误触发，自动进入序列噪声测试。

在TC4013的③脚就近对地加装一0.027μF电容，开机进行长时间播放试验，均正常，故障排除。

2：奇声AV－737功放故障现象与CD组合，连好信号线，插上电源，功放进入等待状态。

若先打开CD电源，后开功放，则功放所有功能键均失效(包括遥控)，出现死机故障。

此时单独拔下AV－737的电源插头，等待几秒钟再插，开机一切正常。

若每次先打开AV－737功放电源，再开CD，则不会出现上述故障。

分析与检修在故障出现时，测待机供电正常，查CPU1997(或9800)的{64}、{46}脚(电源端)5V电源正常，{32}、{44}脚(地端)接地正常。

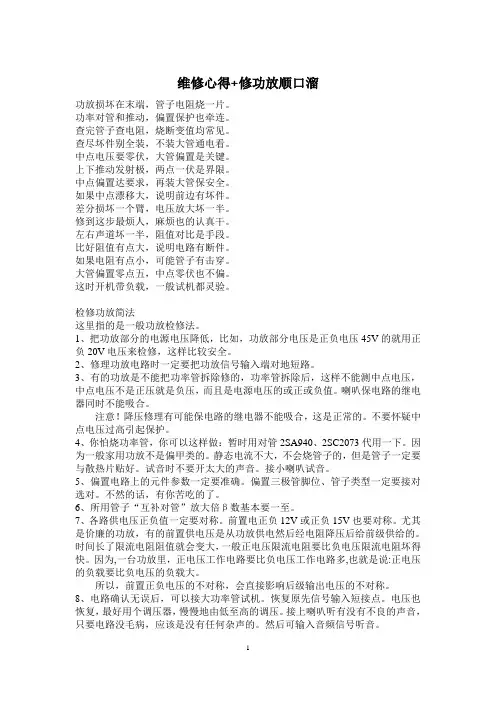

维修心得+修功放顺口溜功放损坏在末端，管子电阻烧一片。

功率对管和推动，偏置保护也牵连。

查完管子查电阻，烧断变值均常见。

查尽坏件别全装，不装大管通电看。

中点电压要零伏，大管偏置是关键。

上下推动发射极，两点一伏是界限。

中点偏置达要求，再装大管保安全。

如果中点漂移大，说明前边有坏件。

差分损坏一个臂，电压放大坏一半。

修到这步最烦人，麻烦也的认真干。

左右声道坏一半，阻值对比是手段。

比好阻值有点大，说明电路有断件。

如果电阻有点小，可能管子有击穿。

大管偏置零点五，中点零伏也不偏。

这时开机带负载，一般试机都灵验。

检修功放简法这里指的是一般功放检修法。

1、把功放部分的电源电压降低，比如，功放部分电压是正负电压45V的就用正负20V电压来检修，这样比较安全。

2、修理功放电路时一定要把功放信号输入端对地短路。

3、有的功放是不能把功率管拆除修的，功率管拆除后，这样不能测中点电压，中点电压不是正压就是负压，而且是电源电压的或正或负值。

喇叭保电路的继电器同时不能吸合。

注意！降压修理有可能保电路的继电器不能吸合，这是正常的。

不要怀疑中点电压过高引起保护。

4、你怕烧功率管，你可以这样做：暂时用对管2SA940、2SC2073代用一下。

因为一般家用功放不是偏甲类的。

静态电流不大，不会烧管子的，但是管子一定要与散热片贴好。

试音时不要开太大的声音。

接小喇叭试音。

5、偏置电路上的元件参数一定要准确。

偏置三极管脚位、管子类型一定要接对选对。

不然的话，有你苦吃的了。

6、所用管子“互补对管”放大倍β数基本要一至。

7、各路供电压正负值一定要对称。

前置电正负12V或正负15V也要对称。

尤其是价廉的功放，有的前置供电压是从功放供电然后经电阻降压后给前级供给的。

时间长了限流电阻阻值就会变大，一般正电压限流电阻要比负电压限流电阻坏得快。

因为,一台功放里，正电压工作电路要比负电压工作电路多,也就是说:正电压的负载要比负电压的负载大。

所以，前置正负电压的不对称，会直接影响后级输出电压的不对称。

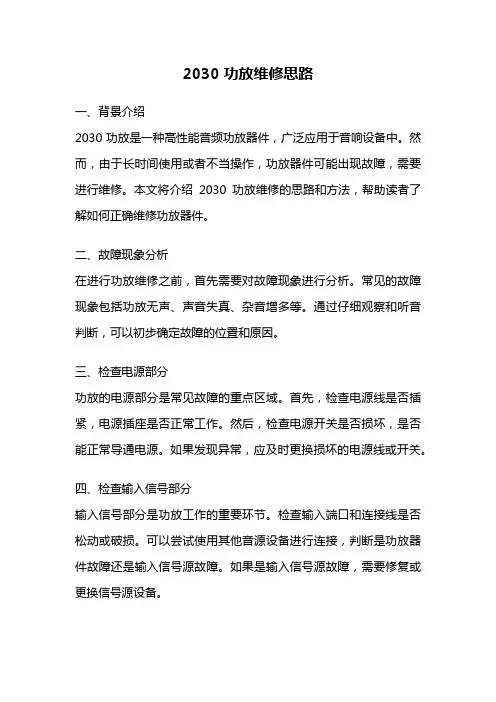

2030功放维修思路一、背景介绍2030功放是一种高性能音频功放器件，广泛应用于音响设备中。

然而，由于长时间使用或者不当操作，功放器件可能出现故障，需要进行维修。

本文将介绍2030功放维修的思路和方法，帮助读者了解如何正确维修功放器件。

二、故障现象分析在进行功放维修之前，首先需要对故障现象进行分析。

常见的故障现象包括功放无声、声音失真、杂音增多等。

通过仔细观察和听音判断，可以初步确定故障的位置和原因。

三、检查电源部分功放的电源部分是常见故障的重点区域。

首先，检查电源线是否插紧，电源插座是否正常工作。

然后，检查电源开关是否损坏，是否能正常导通电源。

如果发现异常，应及时更换损坏的电源线或开关。

四、检查输入信号部分输入信号部分是功放工作的重要环节。

检查输入端口和连接线是否松动或破损。

可以尝试使用其他音源设备进行连接，判断是功放器件故障还是输入信号源故障。

如果是输入信号源故障，需要修复或更换信号源设备。

五、检查输出负载部分输出负载部分是功放输出声音的关键部分。

检查输出端口和连接线是否松动或破损。

可以尝试使用其他音箱或耳机进行连接，判断是功放器件故障还是输出负载故障。

如果是输出负载故障，需要修复或更换音箱或耳机。

六、检查电容器和电阻器电容器和电阻器在功放器件中起到重要作用。

检查电容器是否漏电或损坏，电阻器是否发热或短路。

如果发现异常，应及时更换损坏的电容器或电阻器。

七、检查散热器和风扇功放器件长时间工作会产生热量，需要通过散热器和风扇进行散热。

检查散热器是否堵塞或损坏，风扇是否转动正常。

如果发现异常，应及时清理散热器或更换散热风扇。

八、检查其他部件除了以上几个关键部分，还需要检查其他部件是否正常工作。

例如，检查电路板上是否有焊接错误或元件损坏，检查接线是否正确连接。

九、维修方法根据故障现象和分析结果，选择相应的维修方法。

常见的维修方法包括更换损坏的元件、修复焊接错误、重新连接接线等。

需要注意的是，维修过程中要小心操作，防止对其他部件造成损坏。

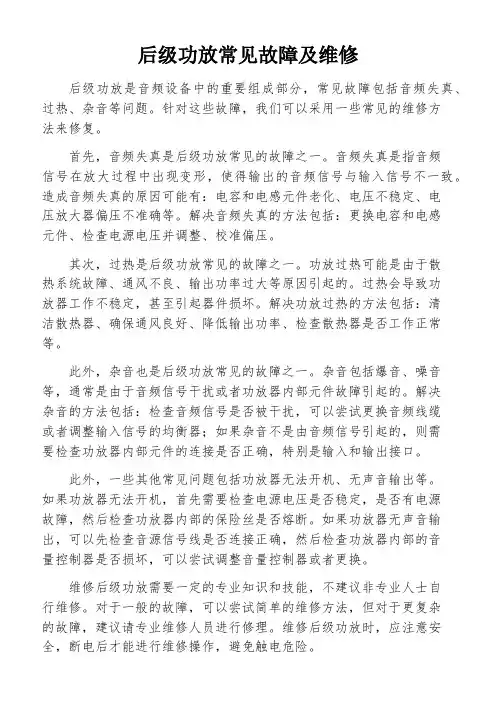

后级功放常见故障及维修后级功放是音频设备中的重要组成部分，常见故障包括音频失真、过热、杂音等问题。

针对这些故障，我们可以采用一些常见的维修方法来修复。

首先，音频失真是后级功放常见的故障之一。

音频失真是指音频信号在放大过程中出现变形，使得输出的音频信号与输入信号不一致。

造成音频失真的原因可能有：电容和电感元件老化、电压不稳定、电压放大器偏压不准确等。

解决音频失真的方法包括：更换电容和电感元件、检查电源电压并调整、校准偏压。

其次，过热是后级功放常见的故障之一。

功放过热可能是由于散热系统故障、通风不良、输出功率过大等原因引起的。

过热会导致功放器工作不稳定，甚至引起器件损坏。

解决功放过热的方法包括：清洁散热器、确保通风良好、降低输出功率、检查散热器是否工作正常等。

此外，杂音也是后级功放常见的故障之一。

杂音包括爆音、噪音等，通常是由于音频信号干扰或者功放器内部元件故障引起的。

解决杂音的方法包括：检查音频信号是否被干扰，可以尝试更换音频线缆或者调整输入信号的均衡器；如果杂音不是由音频信号引起的，则需要检查功放器内部元件的连接是否正确，特别是输入和输出接口。

此外，一些其他常见问题包括功放器无法开机、无声音输出等。

如果功放器无法开机，首先需要检查电源电压是否稳定，是否有电源故障，然后检查功放器内部的保险丝是否熔断。

如果功放器无声音输出，可以先检查音源信号线是否连接正确，然后检查功放器内部的音量控制器是否损坏，可以尝试调整音量控制器或者更换。

维修后级功放需要一定的专业知识和技能，不建议非专业人士自行维修。

对于一般的故障，可以尝试简单的维修方法，但对于更复杂的故障，建议请专业维修人员进行修理。

维修后级功放时，应注意安全，断电后才能进行维修操作，避免触电危险。

综上所述，后级功放常见故障包括音频失真、过热、杂音等问题。

如果出现这些故障，可以尝试更换元件、调整偏压、清洁散热器等方法进行维修。

然而，在维修过程中需要注意安全，对于复杂的故障，应请专业人士进行维修。

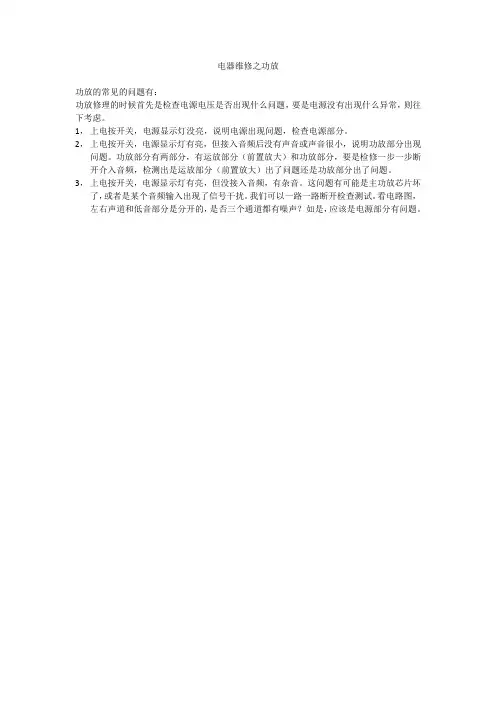

电器维修之功放功放的常见的问题有：功放修理的时候首先是检查电源电压是否出现什么问题，要是电源没有出现什么异常，则往下考虑。

1，上电按开关，电源显示灯没亮，说明电源出现问题，检查电源部分。

2，上电按开关，电源显示灯有亮，但接入音频后没有声音或声音很小，说明功放部分出现问题。

功放部分有两部分，有运放部分（前置放大）和功放部分，要是检修一步一步断开介入音频，检测出是运放部分（前置放大）出了问题还是功放部分出了问题。

3，上电按开关，电源显示灯有亮，但没接入音频，有杂音。

这问题有可能是主功放芯片坏了，或者是某个音频输入出现了信号干扰。

我们可以一路一路断开检查测试。

看电路图，左右声道和低音部分是分开的，是否三个通道都有噪声？如是，应该是电源部分有问题。

电器维修之电视机1，电视机出现的问题有很多，最常见的是电源部分出现问题。

电源部分出现的问题有：2，电视机没有彩色，则说明有可能信号弱，信号进去没有那么强，所以造成色彩鲜艳度下降，检查的方法是，检查信号进入电路板，信号放大电路，看是否出现问题。

电器维修之空调空调最容易出现的问题是：第一，压缩机不工作；第二，是制冷不了；第三，电机不工作。

第四，总个空调都不工作等问题的出现。

解决这些问题的方法如下：1，空调制冷效果不佳，则有可能氟氯昂缺少，用电流表检测电流，观察额定电流与电流表测试的电流的差距，相差很远，则是氟氯昂缺少，添加进去。

一般添加压强不能超过0.5。

2，电机不工作，首先考虑的是有没有电压，要是电压没有，则很有可能是保险管断了，要是保险管没事，则说明电机的相序出现了问题，有可能是相序电容出现了问题。

3，压缩机不公做，则有可能是外部的相序出现了问题，检修外部相序。

4，总个空调都不工作，则最大的可能就是保险丝断了。

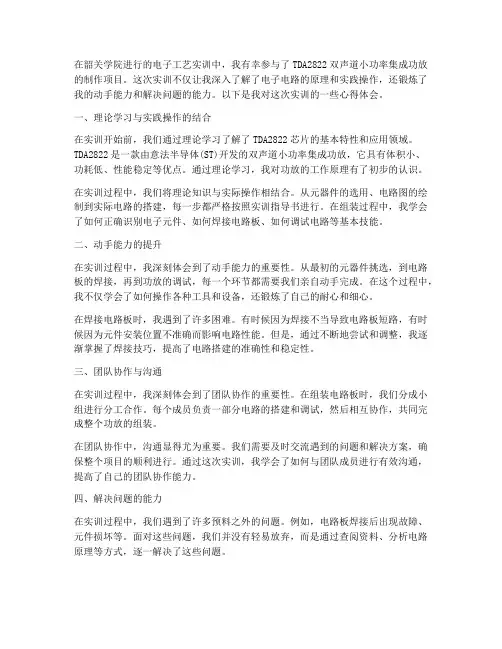

在韶关学院进行的电子工艺实训中，我有幸参与了TDA2822双声道小功率集成功放的制作项目。

这次实训不仅让我深入了解了电子电路的原理和实践操作，还锻炼了我的动手能力和解决问题的能力。

以下是我对这次实训的一些心得体会。

一、理论学习与实践操作的结合在实训开始前，我们通过理论学习了解了TDA2822芯片的基本特性和应用领域。

TDA2822是一款由意法半导体(ST)开发的双声道小功率集成功放，它具有体积小、功耗低、性能稳定等优点。

通过理论学习，我对功放的工作原理有了初步的认识。

在实训过程中，我们将理论知识与实际操作相结合。

从元器件的选用、电路图的绘制到实际电路的搭建，每一步都严格按照实训指导书进行。

在组装过程中，我学会了如何正确识别电子元件、如何焊接电路板、如何调试电路等基本技能。

二、动手能力的提升在实训过程中，我深刻体会到了动手能力的重要性。

从最初的元器件挑选，到电路板的焊接，再到功放的调试，每一个环节都需要我们亲自动手完成。

在这个过程中，我不仅学会了如何操作各种工具和设备，还锻炼了自己的耐心和细心。

在焊接电路板时，我遇到了许多困难。

有时候因为焊接不当导致电路板短路，有时候因为元件安装位置不准确而影响电路性能。

但是，通过不断地尝试和调整，我逐渐掌握了焊接技巧，提高了电路搭建的准确性和稳定性。

三、团队协作与沟通在实训过程中，我深刻体会到了团队协作的重要性。

在组装电路板时，我们分成小组进行分工合作。

每个成员负责一部分电路的搭建和调试，然后相互协作，共同完成整个功放的组装。

在团队协作中，沟通显得尤为重要。

我们需要及时交流遇到的问题和解决方案，确保整个项目的顺利进行。

通过这次实训，我学会了如何与团队成员进行有效沟通，提高了自己的团队协作能力。

四、解决问题的能力在实训过程中，我们遇到了许多预料之外的问题。

例如，电路板焊接后出现故障、元件损坏等。

面对这些问题，我们并没有轻易放弃，而是通过查阅资料、分析电路原理等方式，逐一解决了这些问题。

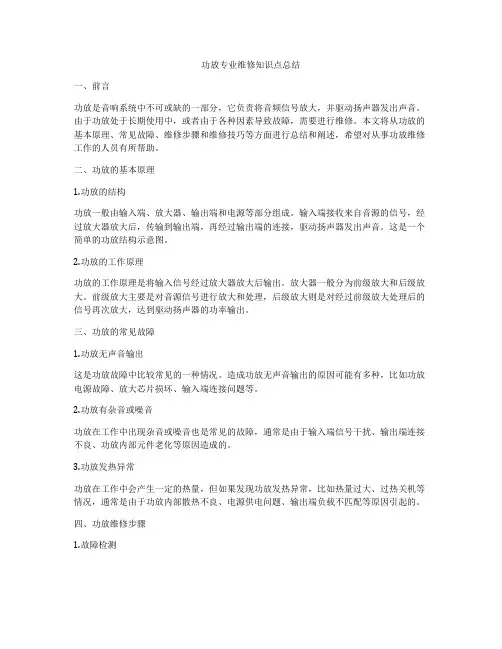

功放专业维修知识点总结一、前言功放是音响系统中不可或缺的一部分，它负责将音频信号放大，并驱动扬声器发出声音。

由于功放处于长期使用中，或者由于各种因素导致故障，需要进行维修。

本文将从功放的基本原理、常见故障、维修步骤和维修技巧等方面进行总结和阐述，希望对从事功放维修工作的人员有所帮助。

二、功放的基本原理1.功放的结构功放一般由输入端、放大器、输出端和电源等部分组成。

输入端接收来自音源的信号，经过放大器放大后，传输到输出端，再经过输出端的连接，驱动扬声器发出声音。

这是一个简单的功放结构示意图。

2.功放的工作原理功放的工作原理是将输入信号经过放大器放大后输出。

放大器一般分为前级放大和后级放大。

前级放大主要是对音源信号进行放大和处理，后级放大则是对经过前级放大处理后的信号再次放大，达到驱动扬声器的功率输出。

三、功放的常见故障1.功放无声音输出这是功放故障中比较常见的一种情况。

造成功放无声音输出的原因可能有多种，比如功放电源故障、放大芯片损坏、输入端连接问题等。

2.功放有杂音或噪音功放在工作中出现杂音或噪音也是常见的故障，通常是由于输入端信号干扰、输出端连接不良、功放内部元件老化等原因造成的。

3.功放发热异常功放在工作中会产生一定的热量，但如果发现功放发热异常，比如热量过大、过热关机等情况，通常是由于功放内部散热不良、电源供电问题、输出端负载不匹配等原因引起的。

四、功放维修步骤1.故障检测在进行功放维修时，首先需要对功放进行全面的检测，确认故障现象和位置，可以通过示波器、信号发生器、电压表等专业仪器进行检测。

在检测中需要注意功放的输入端、放大器、输出端和电源等各个部分，逐一排查可能存在的故障。

2.故障定位在检测的基础上，进一步对故障进行定位。

比如确定具体哪个部分出现了问题，比如放大芯片、电容电阻、连接端子等。

通过仔细观察、实际检测和排除法，可以找到故障的具体位置。

3.故障修复定位到故障位置后，需要对故障进行修复。

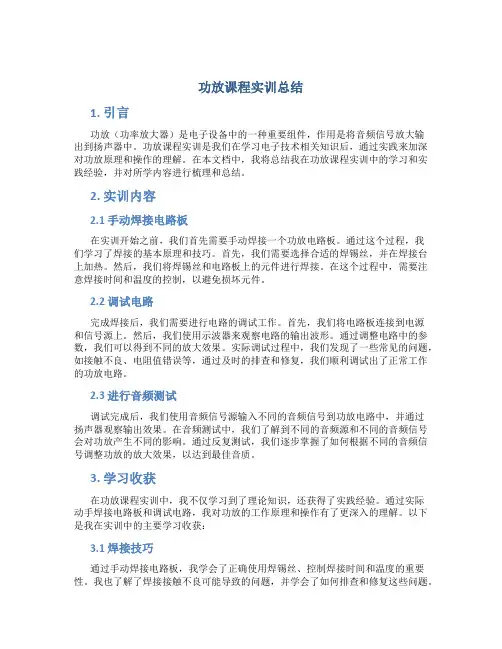

功放课程实训总结1. 引言功放（功率放大器）是电子设备中的一种重要组件，作用是将音频信号放大输出到扬声器中。

功放课程实训是我们在学习电子技术相关知识后，通过实践来加深对功放原理和操作的理解。

在本文档中，我将总结我在功放课程实训中的学习和实践经验，并对所学内容进行梳理和总结。

2. 实训内容2.1 手动焊接电路板在实训开始之前，我们首先需要手动焊接一个功放电路板。

通过这个过程，我们学习了焊接的基本原理和技巧。

首先，我们需要选择合适的焊锡丝，并在焊接台上加热。

然后，我们将焊锡丝和电路板上的元件进行焊接。

在这个过程中，需要注意焊接时间和温度的控制，以避免损坏元件。

2.2 调试电路完成焊接后，我们需要进行电路的调试工作。

首先，我们将电路板连接到电源和信号源上。

然后，我们使用示波器来观察电路的输出波形。

通过调整电路中的参数，我们可以得到不同的放大效果。

实际调试过程中，我们发现了一些常见的问题，如接触不良、电阻值错误等，通过及时的排查和修复，我们顺利调试出了正常工作的功放电路。

2.3 进行音频测试调试完成后，我们使用音频信号源输入不同的音频信号到功放电路中，并通过扬声器观察输出效果。

在音频测试中，我们了解到不同的音频源和不同的音频信号会对功放产生不同的影响。

通过反复测试，我们逐步掌握了如何根据不同的音频信号调整功放的放大效果，以达到最佳音质。

3. 学习收获在功放课程实训中，我不仅学习到了理论知识，还获得了实践经验。

通过实际动手焊接电路板和调试电路，我对功放的工作原理和操作有了更深入的理解。

以下是我在实训中的主要学习收获：3.1 焊接技巧通过手动焊接电路板，我学会了正确使用焊锡丝、控制焊接时间和温度的重要性。

我也了解了焊接接触不良可能导致的问题，并学会了如何排查和修复这些问题。

3.2 电路调试在电路调试过程中，我学会了如何使用示波器观察和分析波形。

我也领悟到了电路中的参数调整对放大效果的影响，并学会了如何根据需求调整这些参数。

功放的维修技巧对于功放的维修技巧，以下是一些重要的注意事项和常见的故障排除方法。

1. 音量突然变小或没有声音- 检查音频输入和输出连接，确保连接正确并牢固。

- 检查扬声器是否连接正确，并确认它们没有损坏。

- 检查音量控制旋钮或按钮是否损坏或需要清洁。

- 检查功放背面的保险丝是否熔断，如果是，更换保险丝。

2. 功放过热- 检查是否存在堵塞或封堵功放通风孔，及时清洁或移动其他设备，以便充分散热。

- 检查功放的内部风扇是否正常工作，如果不工作，可能需要更换或修理风扇。

- 检查功放的电源供电是否稳定，不稳定的电源会导致功放过热。

3. 噪音或杂音- 检查音频连接线是否有损坏或断裂，如有损坏需要更换连接线。

- 检查信号源设备（如CD播放器、音乐播放器等）是否有故障，并尝试连接其他信号源设备进行测试。

- 检查功放的地线连接是否稳固，确保地线连接良好。

- 检查功放是否处在灯泡或电磁场附近，这些会产生干扰，需要将功放位置远离这些干扰源。

4. 功放无法开机或突然断电- 检查功放的电源线是否插好，并确认插座是否供电正常。

- 检查功放内部保险丝是否熔断，如果熔断需要更换保险丝。

- 检查功放的电源开关是否损坏或需要清洁，如果损坏需要更换电源开关。

5. 其他常见问题及解决方法- 如果功放发出明显的烟雾或焦味，应立即关闭它并将其送到专业技术人员那里检修，以确保安全。

- 定期清洁功放，特别是通风孔和控制旋钮等部分，以确保正常运行和散热。

- 如果不熟悉功放的内部结构和操作原理，请勿自行拆解和修理，以免损坏设备或造成伤害。

总的来说，功放的维修需要具备一定的电子知识和实践经验。

对于复杂的故障，最好将设备送到专业技术人员那里进行维修。

此外，定期保养和正确使用功放也是维持功放长期正常运行的关键。

功放维修没有图纸资料是个共性难题，对于明显故障换几个三极管即可。

但遇到换管不灵或者大小三极管烧坏一片，面目全非的电路，维修人员总希望有一份图纸摆在面前。

笔者常采用抄板绘图来解决疑难故障，但很费时间。

对于不经常接触功放的维修人员来说，抄板绘图是很困难的。

即便是画出几个三极管的局部电路，因元件符号位置画地不规范，很难看出所画电路的原理。

笔者根据多年来功放维修实践，总结出这套功放电路七巧板。

把这套由局部电路构成的单元图制作成一块块图板，象七巧板一样拼合组图，可组成多种OCL功放电路图。

使抄板绘图大大简化。

本期插页有这套图板图纸，将此页取下用双面胶粘贴在硬纸板上，按照虚线方框剪下即可。

该套图板共有60块，编号分类A、B、AB三种。

A类适用于单差分输入OCL电路，B类适用在双差分OCL电路，AB类则在单双差分电路中均可选用。

每个单元图与可能选择连接的单元有对应的连接线，只要选择正确线路必然连接。

图中虚线遇到对应位置的实线时则按照实线看待，无对应连接的虚线可忽略。

如果出现选择的相邻图板之间连接线接不上，一是三极管极性分析错误选错图板，二是单双差分对应选择错误，三是电路顺序选择错误。

正确的顺序应该是带通输入端－－差分放大－－电压放大－－电流放大(推动)－－功率输出－－扬声器补偿输出端，最后在下边加负反馈网络。

AB01－AB03是三种典型输入带通滤波器电路，如实际维修电路与此三者都有区别，可任选一种代用。

如DC功放就没有耦合电容，而是直接与前置运算放大器输出连接，选择代用不要忽略检查前置电路就是。

AB04－AB35是多种差分放大器电路，其中包括最基本的差分电路，增加了恒流源、镜流源的Hi－Fi电路，NPN管差分电路，PNP管差分电路。

菱形差分电路因一般家用功放中采用较少，没有包括在该图板中。

这些单元电路可单独使用作单差分电路，又可与相反极性的对应单元组成双差分电路。

这部分图中基极的虚线，是作双差分使用时基极并联线，差分反向输入管集电极输出线是配接差分电压放大电路设置的。

功放维修一、引言功放（Power Amplifier）是音响系统中的重要组成部分，它负责将音频信号放大至足够的功率以驱动扬声器。

然而，由于长期使用或其他原因，功放可能会出现各种故障，导致音质下降或无法正常工作。

为了确保音响系统的正常运行，我们需要学会如何对功放进行维修。

本文将介绍功放维修的一些常见问题和解决方法。

二、常见功放故障及解决方法1. 无声音输出当功放无法输出声音时，有以下几种可能的原因：（1）检查音源：首先，确保音源设备（如CD播放器、电视等）是否正常运作。

可以尝试连接其他音源设备进行测试。

（2）检查音量控制：检查功放的音量控制旋钮是否处于适当位置。

有时候只是由于音量过低而导致听不到声音。

（3）检查音频连接：确保所有的音频连接线缆都连接正确并没有断开。

检查插头和插孔是否干净，没有积尘或污垢。

（4）检查扬声器连接：检查扬声器是否正确连接到功放的输出端。

确保扬声器线和功放端子之间没有松动或接触不良。

（5）检查保护装置：一些功放会自带保护机制，当温度过高或工作电流异常时会自动关闭输出。

此时需要检查功放后面板是否有保护灯亮起，并尝试降低功放的音量以降低负载。

2. 杂音或噪音杂音或噪音是一个常见的功放问题，可能表现为嘶嘶声、嗡嗡声或爆音等异常声音。

以下是一些可能的原因和解决方法：（1）检查音频源：确保音频源设备本身没有问题。

尝试连接其他音频源设备进行测试。

（2）检查连接线缆：检查音频连接线缆是否完好无损，没有断线或接触不良。

有时候线缆接触不牢靠或外界干扰可能导致噪音问题。

（3）检查接地连接：确保功放和其他音响设备的接地连接良好。

不良的接地连接可能引入干扰信号导致噪音。

（4）检查功放及环境：检查功放是否放置在通风良好的位置，避免过热。

过热可能导致结果不良的噪音。

3. 功放无法开机当功放无法正常开机时，有以下几种可能的原因：（1）检查电源：确保功放所连接的电源线没有断开，并确保电源插座正常供电。

可以尝试连接其他电器设备，确认电源插座是否正常工作。

功放维修心得范文在过去的几年里，我一直从事功放维修工作。

通过修理各种品牌和型号的功放，我积累了丰富的经验和心得。

今天，我想分享一些我在功放维修方面学到的经验和技巧。

首先，对于任何维修工作来说，仔细的故障排除是至关重要的。

当收到一台损坏的功放时，首先要做的是仔细检查是否有任何明显的损坏或破裂的零件。

比如，检查焊接是否松动，线路是否断开，电容是否破裂等等。

这些简单的问题通常可以迅速解决，并解决功放的问题。

故障排除也需要仔细地检查电源线，以确保功放正常工作。

其次，了解电子组件和电路原理是非常重要的。

在维修功放的过程中，需要处理各种各样的电子组件，比如电阻、电容、晶体管、集成电路等。

了解这些组件的作用和如何测试它们对于维修工作是至关重要的。

此外，了解功放电路原理有助于快速分析和解决故障。

在维修功放时，工具也是非常重要的。

一般来说，维修功放需要一些基本的工具，比如万用表、示波器、焊接工具等。

万用表用于测试电子组件的电阻、电压和电流。

示波器用于观察信号的波形和频谱。

焊接工具用于修复断开的线路和松动的焊接。

有了这些工具，维修功放会更加高效和方便。

此外，维修功放还需要掌握一些技巧和技巧。

例如，当检测到功放没有输出时，可以使用信号发生器输入测试信号来确定问题所在。

当检测到功放功率不足时，可以调整功率放大电路参数来提高输出功率。

当检测到功放有杂音或失真时，可以通过调整音调电路参数来改善音质。

这些技巧和技巧可以帮助维修人员更快地定位和解决问题。

另外，维修功放还需要良好的耐心和坚持。

有时，功放的故障可能不容易检测和修复。

在这种情况下，维修人员需要不断尝试不同的方法和技巧，直到找到解决问题的方法。

维修功放需要一定的耐心和毅力，但最终的成就感是非常值得的。

最后，维修功放是一项始终在进步的工作。

科技的不断发展和功放技术的更新，意味着维修人员需要不断学习和更新知识。

参加相关的培训课程、阅读技术杂志和参与技术论坛都是提高维修技能的好方法。

维修卡包功放的一些心得：
（一）输出有较强的交流声音：一般先检查前级供电的滤波后电压，（大部份为+ -15V；+ -12V；+ -18V）常见故障为滤波电解失效，无容量，前级供电正负都正常的前提下检查功放后级主滤波的+ -电压，只要电压+ -偏差较大就会引起较强的交流声音输出。

（二）输出有较强的自激声音：一般先关掉混响部分的音量再试，若自激声音消失则故障在混响部分，则应先检查混响IC的供电电源，（大部分为+5V）是否正常，现在常见用于卡包功放的混响IC：ECS56031；M65831；M50195；TP2399；ES56033。

这些都是+5V供电的，只要+5V正常，先不急换IC，这些IC性能都还算稳定，大部分为外围元件不良。

常见的有：1 .两个带通滤波104电容容量不一至。

2.调节混响深度的电位器开路。

3.混响回路的耦合电容容量降低。

4.M50195类常见故障是时钟IC4164损坏。

3a AK-500维修手记
两周烧了两台，体育组的野蛮使用真让我……，嗨！
修吧，学校钱紧，还得靠我的技术来给学校省钱啦！
机器拆开，没发现明显的烧焦痕迹，接上音箱一试，能放音，有声，就是音量起不来，音量能调，调到最大也不大点儿声。

先测音量旋钮，没问题，这台功放调音调的是输入音量，把输入绕过旋钮，直连，还是小。

按常规，怀疑推挽放大有问题
用万用表X1档在路测量C4468、A1695、C4793、A1837、SA92、SA42、KSE340、KSE350、C1815均没发现明显损坏。

把电路板拆下，检查保护电路部分，发现在保护继电器根部外侧红色输出线下一2W、10Ω碳膜电阻烧焦。

换上好的，上机一试，故障依旧。

这时在功放工作状态下测C4468基极电压，非常低，怀疑正负偏置供电有问题，测一下+E、-E，均非常低，开始关机检查供电板。

拆下供电板后发出现两个大整流块共同接点的电路板走线烧焦，+E的20A保险管断。

把走线重新焊接，并更换保险管，上板后开机，正常工作了，带一个音柱，音量震耳，大音量烧机5个多小时，无故障，而且整个电路板都不热。

又详细检查一下其它器件，没发现可疑之处。

安到机柜里，带上它的原有负载，工作如初。

结论：1、该功放已工作10年，保护电路的灵敏度有所下降，长时间满载开最大音量工作，对设备是危险的。

2、该故障是偏置供电不正常所致。

分享ONKYO安桥功放检查维修方法和维修心得浅谈ONKYO安桥功放检查维修方法首先，维修功放前，应先弄清功放是在什么情形之下损坏、有何现象出现等，以便初步判断功放损坏的部位及元件，缩小检修范围。

比如，接线的时候将喇叭线短路，音箱接线头裸露部分太长或铜线没有扭成一束，继而在搬动时造成短路，不小心进水造成功放冒白烟，放大部分功率管击穿后伴有焦味，这些现象都是检查维修之前要问清楚的，有助于更快更准确的判断故障部位。

开机查看，对于一台功率放大器来讲，最容易出故障的部位当数放大后级，它的工作电压高，电流大。

但是AV功放都有完美的保护电路，要搞清楚这些问题，一是要熟知整机的工作原理和电路组成，二是要根据相关的技术手段一步一步的检查。

安桥功放的电源主要分两部分，第一是待机电源，第二是主电源。

待机电源提供的是CPU电路工作电压，主电源是由CPU送来的开机信号控制开机继电器接通的，由于功放主变压器的功率一般都不小，至少也有三百瓦以上，所以变压器的初级电阻一般都在十欧姆以内，这让不少维修人员将不通电的机器错误的判断为主变压器损坏。

主电源的输出至少有一组正负主电压，一般要正负45伏到60伏的范围内，有些功放机是两组，比如一组正负35伏，另一组正负50伏，通过继电器分时供给功率放大电路。

此外，还有正负12或正负15伏供运放，5伏供解码板，负30伏供显示屏等等，一般这些电压在电路板上都有标记，只要按标记测量就没有太大问题。

然后对于功率放大板的维修，一是要检查清楚哪损坏了哪些零件，是什么原因损坏的，功放管都是一级推一级的放大，如果检测不彻底，新的元件装上去之后还会继续烧零件，也可以用低电压试机，不容易扩大故障。

二是更换功率管一定要搞清楚型号和参数，最好使用原装管子，不要轻易代换，现在场效应管在放大电路中使用得越来越多，切不可用三极管来代替。

对于安桥功放能正常开机但是无声的故障维修，特别是AV功放，在判断问题的时候应当先将前后级分开，输入外部信号到后级可以很容易的检测到后级的好坏，同样，从功放自身的接口输入信号，用示波器也很容易测量到前级的好坏。

功放机故障维修的技巧与秘诀功放机故障维修1、整机不工作整机不工作的故障表现为通电后放大器无任何显示，各功能键均失效，也无任何声音，像未通电时一样。

检修时首先应检查电源电路。

可用万用表测量电源插头两端的直流电阻值电源开关应接通，正常时应有数百欧姆的电阻值。

若测得阻值偏小许多，且电源变压器严重发热，说明电源变压器的初级回路有局部短路处;若测得阻值为无穷大，应检查保险丝是否熔断、变压器初级绕组是否开路、电源线与插头之间有无断线。

有的机器增加了温度保护装置，在电源变压器的初级回路中接人了电流保险丝通常安装在电源变压器内部，将变压器外部的绝缘纸去掉即可见到，它损坏后也会使电源变压器初级回路开路。

整机不工作的故障表现为通电后放大器无任何显示，各功能键均失效，也无任何声音，像未通电时一样。

若电源插头两端阻值正常，可通电测量电源电路各输出电压是否正常。

对于采用系统控制微处理器或逻辑控制电路的放大器，应着重检查该控制电路的供电电压通常为+5V是否正常。

如无+5V电压，应测量三端稳压集成电路7805的输入端电压是否正常，若输入端电压不正常，应检查整流、滤波电路。

若7805输入端电压正常，而输出端无十5V电压或电压偏低，可断开负载看+5V电压能否恢复正常。

若+5V电压正常，则故障在负载电路;若+5V电压仍不正常，则故障在7805本身。

若系统控制电路的+5V供电电压正常，应再检查微处理器的时钟及复位信号是否正常、键控与显示驱动电路有无损坏。

功放机故障维修2、无声音输出无声故障表现为操作各功能键时，有相应的状态显示，但无信号输出。

检修有保护电路的放大器时，应看开机后保护继电器能否吸合。

若继电器无动作，应测量功放电路中点输出电压是否偏移、过流检测电压是否正常。

若中点输出电压偏移或过流检测电压异常，说明功率放大电路有故障，应检查正、负电源是否正常。

若正、负电压不对称，可将正、负电源的负载电路断开，以判断是电源电路本身不正常还是功放电路有故障所致。

功放前级维修技巧《功放前级维修技巧》说起功放前级维修的技巧，我有一些心得想和大家分享呢。

我最早接触功放前级维修，是有一次自己家里的功放前级出了问题。

好好放着音乐呢，突然就没声了，可把我急坏了。

首先我要和大家说说最基本的安全预防措施这个技巧。

就好比我们要进一个神秘的城堡（把功放前级看作城堡）探宝，就得先保证自己的安全。

在维修功放前级的时候，一定要切断电源，拔掉插头，就像我们进城堡之前先把魔法大门关上一样，这能防止触电，可不能小看这个，我一开始就因为心急差点出岔子。

然后要把功放前级放置在一个宽敞、干燥、通风的地方，这好比给我们的探索提供一个舒适的工作场地嘛。

对了，还有个事儿要说。

检查外观这一步必不可少。

就像看人先看脸一样，先从外观看起。

看看前面板的按钮是不是有卡住或者损坏的情况，旋钮有没有松动之类的。

我那次修功放，就发现一个旋钮松了，结果导致接触不良，拧紧之后问题就解决了一部分呢。

接下来是看电路连接情况。

这电路啊，就像是一个复杂的蜘蛛网（把电路联想成蜘蛛网），要是哪根丝断了或者搭错了就不行。

打开功放前级的盖子，可以先用眼睛观察一下有没有明显的烧焦或者断裂的线路，这是最直观的。

如果有，要小心地处理，可以用焊接工具来修复断裂的线路。

这里要特别注意焊接的技巧，就像在给两片脆弱的花瓣（把线路接口比作花瓣）重新黏合起来一样，要掌握好温度和焊锡的量。

你可能会问：“如果没有发现外观上的问题怎么办呢？”这时候我们就得动用工具了，比如万用表来检测电路中的电压、电阻等参数。

但是使用万用表也要讲究技巧呢。

像检测电阻的时候，要保证被测元件是独立的不受其他电路干扰，否则就像是在暴风雨里测量雨点的大小，根本测不准嘛。

在维修功放前级过程中，我也有过失败的经历。

有一次我在更换电容的时候，没有选择合适的电容耐压值，结果换上没一会儿又烧了。

这就告诉我们，选择元件要特别小心，每个元件都像一个小士兵在整个电路战场上承担着自己的任务，要是士兵能力不够（比如电容耐压值不够）那就没法发挥作用，整个电路也就没法正常工作了。
