专业功放的维修方法及步骤专业功放（Power Amplifier）是音频设备中的一个重要部件，用于放大音频信号的功率，使其可以驱动扬声器或其他音响设备。
由于长时间的使用或其他原因，功放可能会出现各种故障，需要进行维修。
下面是一个关于专业功放维修的方法和步骤的指南。
1.检查电源问题：-首先，检查并确保功放的电源线连接良好并正确接入电源插座。
-测量功放的电源输出，确保电流和电压在没有负载时都在正常范围内。
-使用万用表或示波器检查是否有任何短路或开路的情况。
2.检查输入和输出连接：-检查并确保输入信号线与音频源正确连接，并且接头没有损坏或脱落。
-检查功放的输出连接，确保扬声器线与扬声器正确连接并没有松动。
3.检查自我保护电路：-功放通常配备了一些自我保护电路，用于防止过热、过载或其它故障。
-检查电路板上的保险丝，确保它们没有熔断。
如有需要，更换熔断器。
-检查保护电路并排除任何故障或损坏。
4.检查散热系统：-检查并清除散热器，确保它们没有积尘或堵塞物。
-检查风扇是否正常运转。
如有需要，更换或维修损坏的风扇。
5.检查电子元件：-检查电子元件，如电容、电阻、晶体管等，是否有任何异常或损坏。
-检查所有焊点，确保它们没有断裂或松动。
6.测试功放电路：-使用示波器或音频信号发生器，发送一个常规的音频信号到功放的输入端。
-监测输出端是否有信号输出。
-使用读数仪或示波器对输出信号进行测量，确保它与输入信号一致。
-测试功放在不同功率和频率下的输出性能。
7.修复或更换故障部件：-根据测试结果，确定造成故障的具体部件。
-对于损坏的部件，可以尝试修复或更换它们。
8.测试修复后的功放：-在进行任何维修后，使用相同的测试方法和设备对修复后的功放进行测试。
-确保功放的所有功能都正常工作，并且输出信号与输入信号一致。
-测试功放在不同负载下的稳定性和输出性能。
以上是一个关于专业功放维修的方法和步骤的简要指南。
请注意，在进行任何维修或调试操作之前，请确保您具备相关的知识和技能，或者请寻求专业技术人员的帮助。
奇声AV2400功放故障检修分析
一台奇声AV2400功放，R右声道放音声音很弱；左右声道平衡旋钮不起作用；C中置音箱无声；L左声道有时声音忽大忽小。
R右声道声小：该机整机结构见图1。
分别从R、L声道的各个输人端注入信号，通过对比检测发现R声道三级管Q1（编号为笔者所加）的b－c与L正常声道对应放大管信号明显不同，将其换新后R声道声音恢复正常。
C声道中置音箱全无声：用指针式万用表R×1挡两表笔触及音箱连接信号端有噪声，再按图3保护电路检查该路输出的控制环节，检查Jl等保护电路无异常。
进一步检查功放部分，采用人体感应信号的方法，用金属小改锥分别触及各级放大管的基极，当检查到0CL功放末级时突然发出“啪啪”的一声响，C音箱声音恢复正常。
怀疑电路中有虚焊。
因功放末级功耗大，特别是大功放管附近受热较大的元件焊点，因热胀冷缩易产生裂缝。
随即将功放末级部分可疑元件的焊点重新补焊一遍，再输入信号试放，轻轻敲击有关部位，没有发现断音现象，证实虚焊故障彻底排除。
L声道忽大忽小断音：明显是音量电位器内部接触电阻所引起的故障。
因该总音量控制电位器是六路信号同时控制多联组合在—起的，因无同型号规格的电位器更换，没法修复。
使用注射器吸人无水酒精。
从电位器外部孔缝。

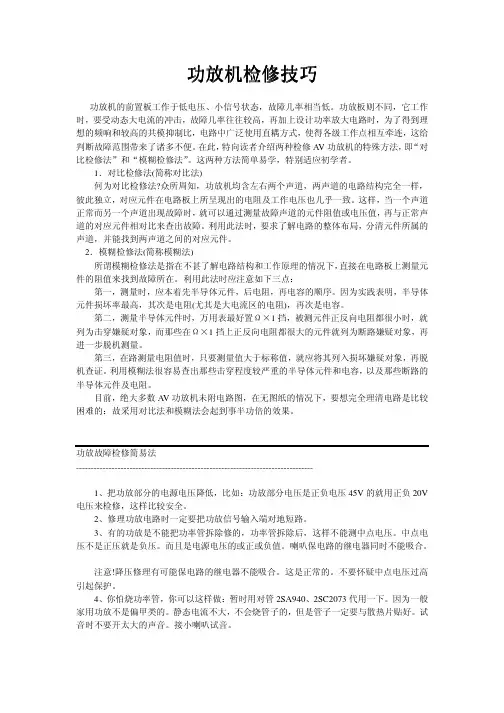

功放机检修思路和检修技巧Hi-Fi音响功放电路与A V功放机放大器常见故障有整机不工作、无声音输出、声音轻、输出噪声大、声音失真、音箱啸叫等故障现象。
下面我介绍各种故障的检修思路与检修技巧。
1、整机不工作整机不工作的故障表现为通电后放大器无任何显示，各功能键均失效，也无任何声音，像未通电时一样。
检修时首先应检查电源电路。
可用万用表测量电源插头两端的直流电阻值(电源开关应接通)，正常时应有数百欧姆的电阻值。
若测得阻值偏小许多，且电源变压器严重发热，说明电源变压器的初级回路有局部短路处；若测得阻值为无穷大，应检查保险丝是否熔断、变压器初级绕组是否开路、电源线与插头之间有无断线。
有的机器增加了温度保护装置，在电源变压器的初级回路中接人了温度保险丝(通常安装在电源变压器内部，将变压器外部的绝缘纸去掉即可见到)，它损坏后也会使电源变压器初级回路开路。
若电源插头两端阻值正常，可通电测量电源电路各输出电压是否正常。
对于采用系统控制微处理器或逻辑控制电路的放大器，应着重检查该控制电路的供电电压(通常为+5V)是否正常。
如无+5V电压，应测量三端稳压集成电路7805的输入端电压是否正常，若输人端电压不正常，应检查整流、滤波电路。
若7805输入端电压正常，而输出端无十5V电压或电压偏低，可断开负载看+5V电压能否恢复正常。
若+5V电压正常，则故障在负载电路；若+5V 电压仍不正常，则故障在7805本身。
若系统控制电路的+5V供电电压正常，应再检查微处理器的时钟及复位信号是否正常、键控与显示驱动电路有无损坏。
2、无声音输出无声故障表现为操作各功能键时，有相应的状态显示，但无信号输出。
检修有保护电路的放大器时，应看开机后保护继电器能否吸合。
若继电器无动作，应测量功放电路中点输出电压是否偏移、过流检测电压是否正常。
若中点输出电压偏移或过流检测电压异常，说明功率放大电路有故障，应检查正、负电源是否正常。
若正、负电压不对称，可将正、负电源的负载电路断开，以判断是电源电路本身不正常还是功放电路有故障所致。

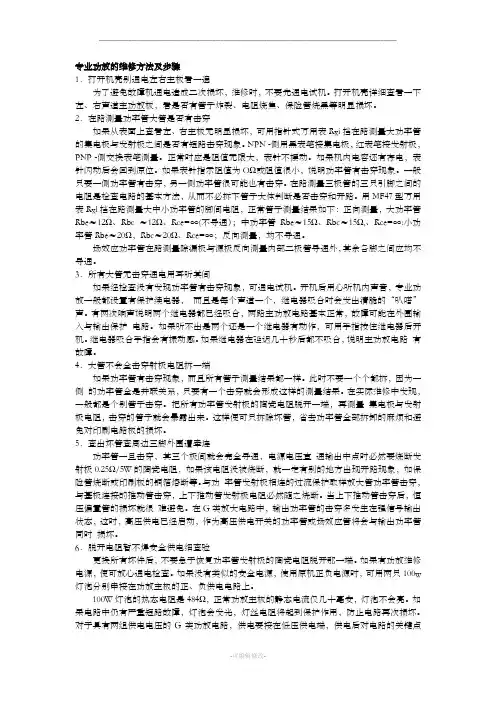

专业功放的维修方法及步骤1．打开机壳别通电左右主板看一遍为了避免故障机通电造成二次损坏，维修时，不要先通电试机。
打开机壳详细查看一下左、右声道主功放板，看是否有管子炸裂、电阻烧焦、保险管烧黑等明显损坏。
2．在路测量功率管大管是否有击穿如果从表面上查看左、右主板无明显损坏，可用指针式万用表Rxi挡在路测量大功率管的集电极与发射极之间是否有短路击穿现象。
NPN -侧用黑表笔接集电极，红表笔接发射极，PNP -侧交换表笔测量。
正常时应是阻值无限大，表针不摆动。
如果机内电容还有存电，表针闪动后会回到原位。
如果表针指示阻值为OΩ或阻值很小，说明功率管有击穿现象。
一般只要一侧功率管有击穿，另一侧功率管很可能也有击穿。
在路测量三极管的三只引脚之间的电阻是检查电路的基本方法，从而不必拆下管子大体判断是否击穿和开路。
用MF47型万用表Rxl挡在路测量大中小功率管的脚间电阻，正常管子测量结果如下：正向测量，大功率管Rbe≈12Ω、Rbc ≈12Ω、Rce=∞(不导通）；中功率管Rbe≈15Ω、Rbc≈15Ω,、Rce=∞:小功率管Rbe≈20Ω，Rbc≈20Ω、Rce=∞；反向测量，均不导通。
场效应功率管在路测量除漏极与源极反向测量内部二极管导通外，其余各脚之间应均不导通。
3．所有大管无击穿通电用耳听其间如果经检查没有发现功率管有击穿现象，可通电试机。
开机后用心听机内声音，专业功放一般都设置有保护续电器，而且是每个声道一个，继电器吸合时会发出清脆的“叭嗒”声。
有两次响声说明两个继电器都已经吸合，两路主功放电路基本正常，故障可能在外围输入与输出保护电路。
如果听不出是两个还是一个继电器有动作，可用手指按住继电器后开机。
继电器吸合手指会有振动感。
如果继电器在延迟几十秒后都不吸合，说明主功放电路有故障。
4．大管不会全击穿射极电阻拆一端如果功率管有击穿现象，而且所有管子测量结果都一样。
此时不要一个个都拆，因为一侧的功率管全是并联关系，只要有一个击穿就会形成这样的测量结果。
功放机维修引言：功放机是一种用于放大音频信号的设备，常用于音响设备、舞台表演和录音室等领域。
然而，由于长期使用、不正确的操作或其他原因，功放机可能会出现各种问题，需要维修和保养。
本文将介绍功放机的常见问题及解决方法，为读者提供一个有效的维修指南。
一、无法开机1. 检查电源线是否连接正常首先，确保功放机的电源线连接正常。
检查电源线是否牢固插入并连接到电源插座。
如果电源线松动或破损，应立即更换。
2. 检查电源开关是否打开确保功放机的电源开关处于打开状态。
有些功放机可能有电源开关，如果电源开关未打开，功放机将无法开机。
3. 检查保险丝是否烧断功放机内部通常会安装保险丝以保护电路免受过电流的损害。
检查保险丝是否烧断，并按照规格替换损坏的保险丝。
二、声音失真或噪音过大1. 检查音频输入线路有时候，失真或噪音可能是由于音频输入线路不正常引起的。
检查音频输入线路是否连接松动或破损。
如果发现问题，重新连接或更换音频输入线。
2. 检查音频输出线路类似地，失真或噪音也可能是由于音频输出线路问题导致的。
检查音频输出线路是否连接松动或破损，并对其进行维修或更换。
3. 调整音量控制功放机上通常有音量控制旋钮，如果音量控制旋钮设置不正确，可能会导致声音失真或噪音过大。
重新调整音量控制旋钮，确保其在合适的范围内。
三、功放机过热或自动关机1. 检查散热系统功放机过热可能是由于散热系统出现问题所致。
检查功放机的散热器是否堵塞或灰尘积累过多。
清洁散热器或更换散热风扇，确保散热系统正常运作。
2. 改善通风条件过热还可能是由于功放机所处的环境不通风所致。
将功放机放置在通风良好的位置，避免阳光直射和堆积其他设备，以改善散热条件。
3. 检查耗电量是否超过功放机额定功率功放机有一定的额定功率，如果连续使用的负载超过该功率，可能会导致功放机过热。
确保负载不超过功放机的额定功率，以避免过热问题。
四、无声音输出1. 检查音频输入信号检查音频源设备（如CD机、MP3播放器等）是否正常工作并输出音频信号。
功放专业维修知识点总结一、前言功放是音响系统中不可或缺的一部分，它负责将音频信号放大，并驱动扬声器发出声音。
由于功放处于长期使用中，或者由于各种因素导致故障，需要进行维修。
本文将从功放的基本原理、常见故障、维修步骤和维修技巧等方面进行总结和阐述，希望对从事功放维修工作的人员有所帮助。
二、功放的基本原理1.功放的结构功放一般由输入端、放大器、输出端和电源等部分组成。
输入端接收来自音源的信号，经过放大器放大后，传输到输出端，再经过输出端的连接，驱动扬声器发出声音。
这是一个简单的功放结构示意图。
2.功放的工作原理功放的工作原理是将输入信号经过放大器放大后输出。
放大器一般分为前级放大和后级放大。
前级放大主要是对音源信号进行放大和处理，后级放大则是对经过前级放大处理后的信号再次放大，达到驱动扬声器的功率输出。
三、功放的常见故障1.功放无声音输出这是功放故障中比较常见的一种情况。
造成功放无声音输出的原因可能有多种，比如功放电源故障、放大芯片损坏、输入端连接问题等。
2.功放有杂音或噪音功放在工作中出现杂音或噪音也是常见的故障，通常是由于输入端信号干扰、输出端连接不良、功放内部元件老化等原因造成的。
3.功放发热异常功放在工作中会产生一定的热量，但如果发现功放发热异常，比如热量过大、过热关机等情况，通常是由于功放内部散热不良、电源供电问题、输出端负载不匹配等原因引起的。
四、功放维修步骤1.故障检测在进行功放维修时，首先需要对功放进行全面的检测，确认故障现象和位置，可以通过示波器、信号发生器、电压表等专业仪器进行检测。
在检测中需要注意功放的输入端、放大器、输出端和电源等各个部分，逐一排查可能存在的故障。
2.故障定位在检测的基础上，进一步对故障进行定位。
比如确定具体哪个部分出现了问题，比如放大芯片、电容电阻、连接端子等。
通过仔细观察、实际检测和排除法，可以找到故障的具体位置。
3.故障修复定位到故障位置后，需要对故障进行修复。

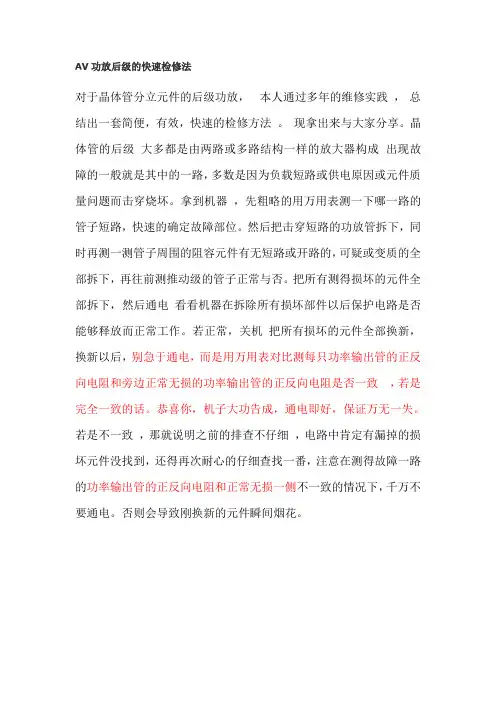

AV功放后级的快速检修法
对于晶体管分立元件的后级功放，本人通过多年的维修实践，总结出一套简便，有效，快速的检修方法。
现拿出来与大家分享。
晶体管的后级大多都是由两路或多路结构一样的放大器构成出现故障的一般就是其中的一路，多数是因为负载短路或供电原因或元件质量问题而击穿烧坏。
拿到机器，先粗略的用万用表测一下哪一路的管子短路，快速的确定故障部位。
然后把击穿短路的功放管拆下，同时再测一测管子周围的阻容元件有无短路或开路的，可疑或变质的全部拆下，再往前测推动级的管子正常与否。
把所有测得损坏的元件全部拆下，然后通电看看机器在拆除所有损坏部件以后保护电路是否能够释放而正常工作。
若正常，关机把所有损坏的元件全部换新，换新以后，别急于通电，而是用万用表对比测每只功率输出管的正反向电阻和旁边正常无损的功率输出管的正反向电阻是否一致，若是完全一致的话。
恭喜你，机子大功告成，通电即好，保证万无一失。
若是不一致，那就说明之前的排查不仔细，电路中肯定有漏掉的损坏元件没找到，还得再次耐心的仔细查找一番，注意在测得故障一路的功率输出管的正反向电阻和正常无损一侧不一致的情况下，千万不要通电。
否则会导致刚换新的元件瞬间烟花。

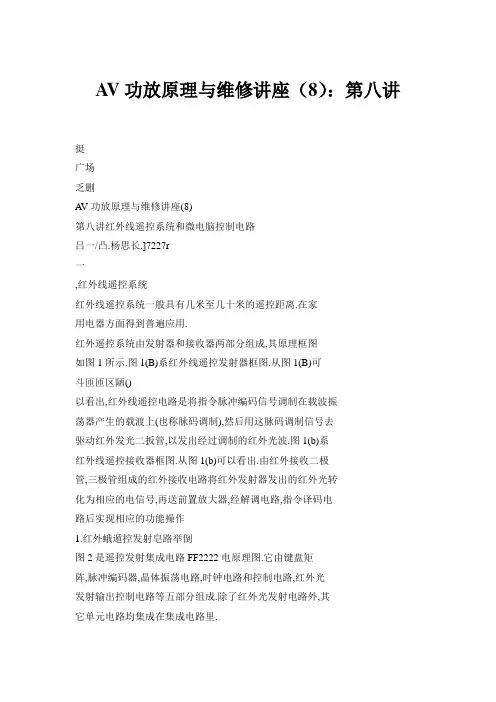

A V功放原理与维修讲座（8）：第八讲挺广场乏删A V功放原理与维修讲座(8)第八讲红外线遥控系统和微电脑控制电路吕一/凸.杨思长.]7227r一,红外线遥控系统红外线遥控系统一般具有几米至几十米的遥控距离.在家用电器方面得到普遍应用.红外遥控系统由发射器和接收器两部分组成,其原理框图如图1所示.图1(B)系红外线遥控发射器框图.从图1(B)可斗匝匝区陋()以看出,红外线遥控电路是将指令脉冲编码信号调制在载波振荡器产生的载渡上(也称脉码调制),然后用这脉码调制信号去驱动红外发光二扳管,以发出经过调制的红外光波.图1(b)系红外线遥控接收器框图.从图1(b)可以看出.由红外接收二极管,三极管组成的红外接收电路将红外发射器发出的红外光转化为相应的电信号,再送前置放大器,经解调电路,指令译码电路后实现相应的功能操作1.红外蛾遁控发射皂路举倒图2是遥控发射集成电路FF2222电原理图.它由键盘矩阵,脉冲编码器,晶体振荡电路,时钟电路和控制电路,红外光发射输出控制电路等五部分组成.除了红外光发射电路外,其它单元电路均集成在集成电路里.键盘矩阵是由发射器的键盘扫描输出端,扫描输人端连接线及开关电路所构成的矩阵电路.PT2222键盘扫描输人端和键盘扫描输出端各有8个,共有64个功能链进行各种控制功能,并按高电平扫描信号设置每个功能链的编码,倒如第三输人端线KI2信号为0100000,第一输出端线KI/O0信号为10000000,则可得到与IG.2和KI/02对应的链的编码为010ooE)oo10C0000o(16位).同理可得到其它链的编码(功能码).晶体振荡电路与外接的455kHz一瓷晶体和两个22pF电容组成的振荡器产生455kHz信号.时钟发生和控镧电路将455kHz信号进行分额后得到时钟信号和各种控制信号.脉冲编码器通常由两部分功能电路链人扫描脉冲的编码器和指令编码器组成.链人扫描脉冲的编码器取得链位编码脉冲,无链按下时,输人输出端全为低电平.当有链按下时,因按健将交叉点中输人线和输出线接通,而输出端输出的扫描频率大大快于按键动作.这样链按下时.交叉点中输出端线为高电平.使得与之接通的输人线也就接收到高电平,而此时其余的输出端线和输人端线均为低电平,以此来判断该操作链的功能.指令编码器发送集成电路输出的实厢脉冲编码,并把链位脉冲编码转换为功能指令码,这是真正的遥控信号.功能指令码由识别码(脉冲宽度为9m的宽脉冲,后续一段空隙大约4.5ms),用户码(16位.以便区分不同的遥控器)和功能码(16 位)三部分组成若按下遥控器任意一个按链后,立即松开.遥控器便发出一组遥控码信号.若按下按键后手不橙开.遥控器输出第一组遥控码后,自第二组遥控码起,周期性地输出特殊码组,以保持执行数码所对应的程序,防止持续按链而造成误动作.输出控制电路一般由时,手逻辑电路组成,当按下遥控器任一链时,在控制信号的作用下输出脉码遥控信号,同时点亮发光二极管(LED)以表明正在发出遥控信号.由于发送信号时的最大平均电辩[需几十mA(对应mw级发射功率).所以一般需要三扳管放大后去驱动红外光发射二极管(又称电光二极管).2红外线量控接收皂路《筒称遁控接收头)目前常用的红外线遥控接收电路是一个三螭器件(电蠢,地和输出脚),内古红外接收管,前置放大,解弼等凡部分电路, 具有体积小,无需外接元件,接收角度宽,价格便宜等优点.其调制额率为38kHz.接收距离一般为十米左右.图3所示为电子世界WORLD2000年第9期(总252期广场CX20106A遥控接收电路图.当红井遥控器发射的遥控信号(红外光)照到红井光接收二极管(又称光电二般管)PH3028时.它将光信号转换成电信号,由①脚输人.经集成电路内部放大约77～79dB.再经限幅放大器后变为矩形脉冲,由滤波器进行频率选择,滤除干扰信号. 由检波器滤掉载波检出指令信号.再经整形后. 由⑦脚精出.也就是说. 当接收到与CX20106A 滤波器中心频率相符的红井光信号时.其精出端⑦脚就输出低电平. 图中R1为滤波器中心频率调节电阻.R2为前置放大器负反馈电阻, 改变R2的大小,可以调整放大嚣增益.R3为精出端负载电阻.c2为检波电容.c3为积分电容.VD为红外光接收二极管,也可以用红井光接收三极管,具体接法是集电般接CX20106A的①脚.发射极接地.CX20106A的基本性瞻如下:(1)电源电压典型值5V,最大17V. (2)电源电流1.1—2.5mA(典型值为1.SmA).(3)精出低电平0.2v.(4)电压增益77—79dB.(5)输人阻抗为27kfl.(6)滤波器中心频率b为30—60kItz.为了减少外界光线的干扰,整个电路应装在一个屏蔽盒里.二,撇电脑控制电路A V功放的傲电艚控制电路的核心多为4位或8位单片机(简称MCU或cP【J).通过预定的程序实现对A V功放的微电脑控制.1徽电脑控制A V功放的内窖擞电脑控制A V功放的内容主要有:(1)电源开关(等待关机,无信号关机,定时关机);(2)精人信号(音频和视频)选择; (3)各声道(主声道,中置声道,环绕声道和超重低音)音量升降;(4)主声道音调(高音,中音,低音)控制和输出平衡控制; (5)卡拉OK控制(音量,音调,混响,延时,演唱效果,跟唱功瞻,变调功能等);(6)声场控制(杜比环绕声,DSP敦字声场处理,SRS声音恢复系统,BBE高清晰系统等的转换,调节,调用等);(7)数字调谐器的控制(预置调谐状态的进人/退出,渡殷选择,频率加减,预选号码升降和存储等);(8)图示频段均衡控制(各频率的选择,增益的调整,各种频谱的调用和储存等);(9)显示控制(发光二极管,七段敦码管,荧光屏,屏幕0sD屯子世界鲞….…I音响广场I浅谈家庭听音室音响效果的改善?扬帆?一个房闻的听音效果取决于房间的三个声学特性,即反射的反射来达到良好的音质的.一些要求音质绝对纯正的发葫性,吸收性和漫射性.房间的大小,形状及音箱的放置位置与友往往用一些特殊的吸声泡沫板将反射性墙壁局部覆盖.趋房间四壁的相对位置都影响上述特性.一般来说,听音室需要种吸声板可以自制,先动手自制一个边长不小于3Oem的木赝一定的反射性(混哺),且反射最好不要发生在接近音箱的区框架.里面填满玻璃纤维{越厚越好).然后选择自己喜爱的庄域;还需要一定的吸收性和漫射性.反射过弱或吸收过强会使案颜色的棉布覆盖包好,并照样多做几个,使用时把做好的晒声音听起来很"千"或是很"死,这样的房间也许会提高立体声音板在房间中来回移动,借助主观试听,找出效果最佳的位置声像定位的准确度,但代价是失去了声音的生动性,反射过强将其固定.如果只用小块地毯或帷帘,虽然比不用强,但对牛则会使声音模糊不清且常常加重高频使声音听起来很是刺低频信号是不起什么作用的.耳.漫射声能令音质自然,悦耳.对于有足够的反射性,声音较听音室的窗户也应该使用打褶的挂帘覆盖好,这是一种相生动的房间来说,在调整过程中,提高其漫射性要比增加吸音好的吸音方法.一般来说,只有在万不得已的情况下才用裸翻性效果来得更好.的玻璃.在理想情况下.用作听音室的房间各个墙面应不相平行.家具的影响也是很大的,巨大的软沙发会吸掉大量的声录音棚和音乐厅的设计者在其设计中往往会注意避免墙面闻音,具有光滑乎面的家具,如写字台,餐桌等,会对声音产生反甚至地板与天花板之间相互平行.但一般家庭住房却无法做到射及漫射,所以在听音的位置与扬声器之间不要放置家具,尤这一点,墙面之间都相互乎行,所以在调整听音室时,要尽量地其不要放置桌子一类有很大乎面的家具.在不规则表面的摆保证每一相互平行的墙面中有一面对声音的反射很弱,比如铺设可以增加漫射,如灯具,器皿等,来回移动这些小部件即可上一块地毯,在墙壁上挂上壁毯,玻璃窗户拉上布帘等,均可起微调房问的听音效果.放满大小不一的书或CD唱片,模拟到一定的效果.唱片的书架对声音具有很好的漫射性,在书架的每一层上不要大多数音箱在其后的墙壁反射越弱时,声音效果越好,这只放大小差不多的书,而应将宽度不一的书搭配放置以产生不是因为初期反射声会令声音混乱,使立体声声像模糊不清但规则的表面对于不易处理的大面积的反射墙面,可试着撄放另一些扬声器.如BOSE直接/反射型音箱,却恰恰是利用墙壁这种书架,会对听音效果有所改善.靠显示);{10)遥控功能控制;{11)其它功能控制.当微机控制线信号时,遥控接收头输出低电乎(约9ms),由MCU根据收到的不够时,可用8位数据寄存器扩展控制线,当产品设置用户自信号进行处理后,而执行相应的遥控操作功能.②,③脚为A/定义状态时还须加外部存储器.D转换器输^端AD1,AIY2,①,@,@脚为A,B,c控制脚,其2擞电脑控制A V功放的应用电路举例中AD1,AD2和A,B,c通过X301B插头分别连接到两个8进圈4是奇声功放A V2600微电脑控制原理圈.该机采用日1模拟开关CD4051的输出脚和A,B,c控制端,以完成频谱显本三菱公司的8位单片机M38B59构成各功能电路的控制中示信号的采样,由MCU处理后,去点亮荧光屏上的相应部分,心.其主要参数如下:{1)程序存储器(ROM)容量为60K字节,以实现荧光屏的频谱显示.N304为8位外接存储器24C01.用数据存储器(RAM)容量为2048字节;{2)输^/翰出(I/0)接以储存用户设置的频谱曲线El55个,其中高电压输出El36个;(3)具有12个10位A/DMCU的@,,@脚通过X302插头去控制集成电路转换El;(4)2种时钟产生电路;(5)40个荧光显示驱动脚可直0)4053(3组2选1模拟开关)以实现剧院,现场两种DSP效接驱动荧光屏;(6)2组8位串行输人/输出{I/O1,I/O2);(7)果,话筒OK的切换.@脚通过X302插头去控制另一集成电路供电电源4.0—5.5V.它具有定时器和看门狗等功能,在此不CI)4053以实现2CH和AC一3的功能的切换@脚通过X302作详述,有兴趣的读者可参看M38B5手册.M38B59@脚接插头去控制继电器的通断以实现静音{MUTE)或放音的切一30V电源电压,@一@脚和@～@脚均为荧光显示驱动脚换.@脚通过X302插头连到扬声器保护采样电路上,以实现(共40个),除脚没用外,其余脚分别接到荧光屏的栅极引脚扬声器负载短路时保护功能.@,@脚通过X302连到数码电P1一P27和阳极引脚1G～12G引脚,以点亮荧光屏相应的显位器上,实现音量加减控制.@,固,@脚通过X303插头去控示部分(假如荧光屏引脚多于40个,还须外接扩展电路).该制3个集成电路CK7539,CK6242和CK2315.其中CK7539和MCU@脚是复位端.在开机瞬间,+5v电压违过R349,C346CK6242能实现输^信号选择,主声道5段均衡控制,主声道音加到Q3O5的基极,o305导通而使MCU的@脚处于低电位而量,左右平衡控制,AC 一3的5路(不含超重低音)音量控制及完成复位.而后Q3o5因C346的电荷充满不能通过直流电而中置,环绕音量的微调,CK2315能实现话筒音量,低音,高音,截止,使CPU的@脚处于高电位并保持而使MCU进^正常工混哺,延时等参数的控制.作状态.@,@脚外接4MHz晶体振荡器和2个30pF的负载电键盘输^El和输出El组成3×14共42键矩阵电路,定义容以产生MCU工作所需的4MHz时钟信号.⑨脚为遥控控制32键作为该机面板上常备功能操作键.控制该机功能的软件端,外接遥控接收头的信号翰出端,当遥控接收头接收到遥控经程序烧录器写^M38B59即可运行.蠹屯-j7-ILt弊WORLD2000年9期(总252期。
