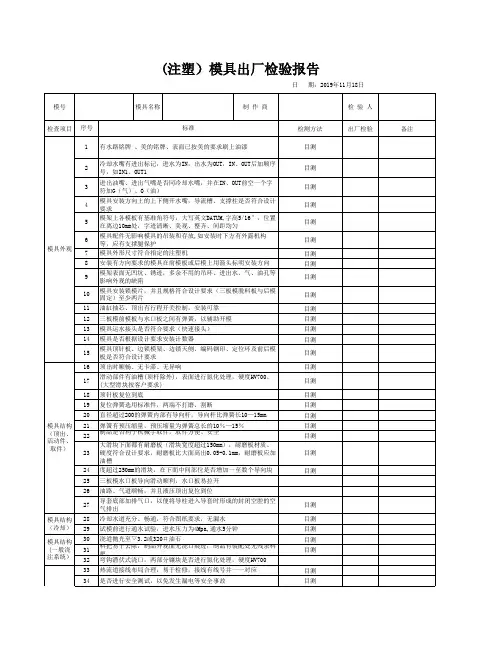

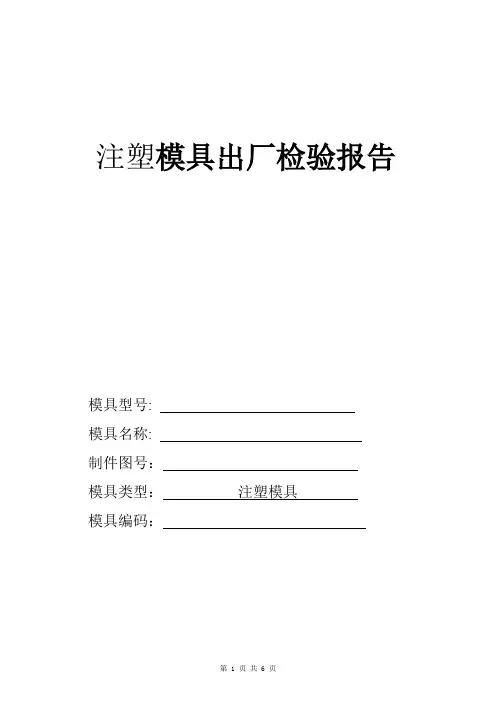

模具出厂检验报告 注塑模具

注塑模具试模报告引言注塑模具试模是一个关键的过程，它对产品的质量和生产效率具有重要影响。

本报告旨在详细介绍注塑模具试模过程中的各个环节，为了实现最完美的结果，我们将从模具设计、材料选择、工艺参数设置、试模测试以及优化改进等方面进行阐述。

概述注塑模具试模是在注塑机上进行的模具性能测试过程，通过对模具进行试模可以评估其性能和功能的可靠性，以确保产品能够满足设计要求。

试模过程中需要考虑模具的定位精度、注塑过程的稳定性、产品的成型质量等因素。

正文内容一、模具设计1. 模具结构设计：模具的结构设计应考虑产品的设计要求和注塑工艺的特点，确保模具能够精确定位并顺利进行注塑过程。

2. 模具材料选择：模具的材料选择应考虑产品的成型要求、生产批量和模具寿命等因素，常用的模具材料有硬质合金、工具钢、不锈钢等。

二、材料选择1. 塑料材料选择：根据产品的用途和要求选择合适的塑料材料，考虑其热稳定性、机械性能、耐化学腐蚀性等。

2. 材料预处理：塑料材料在注塑前需要进行干燥处理，以确保材料的质量和注塑过程的稳定性。

三、工艺参数设置1. 注射压力与速度设置：注射压力和速度的设置应根据产品形状、尺寸和壁厚等因素进行合理调整，以防止产生缺陷，如短射、热裂纹等。

2. 注射温度控制：注射温度的控制对于保证产品的成型质量至关重要，应根据塑料材料的熔融温度进行合理设定。

3. 模具温度控制：模具温度的控制能够影响产品的收缩和表面质量，应根据塑料材料的热性能设定合适的温度。

四、试模测试1. 注塑工艺试模：在试模过程中，通过调整工艺参数进行试模测试，如调整注射速度、温度等，评估产品的造型效果和成型质量。

2. 模具寿命测试：通过连续进行多次试模测试，以评估模具的寿命和性能稳定性，确定模具是否需进行改进或调整。

五、优化改进1. 问题分析和解决：根据试模测试的结果，分析产生的缺陷及其原因，并提出相应的解决方案，如调整工艺参数、优化模具结构等。

2. 模具维护与保养：及时进行模具的维护和保养工作，延长模具的使用寿命，提高生产效率和产品质量。

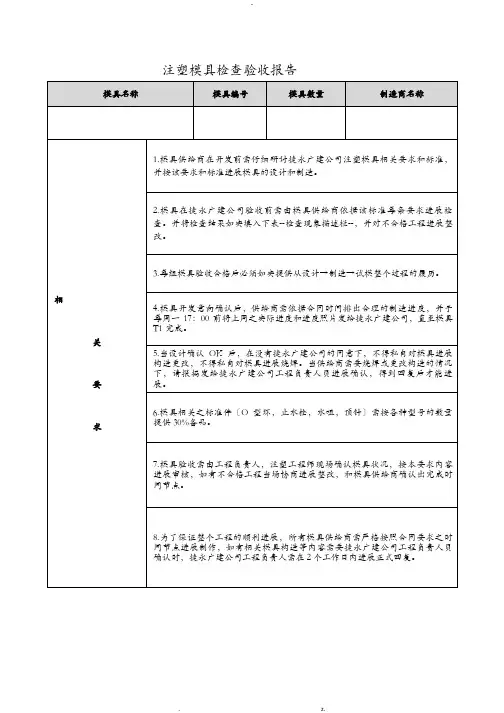

注塑模具检查验收报告注塑模具检查验收报告一模具的标牌和外观标示1. 模具铭牌内容完整，字符清晰，排列整齐。

按如下标准进展编制，用铆钉安装于模具操作侧的模脚上检查现象描述合格可承受不可承受2. 模具水路标牌，标牌格式和标准如下，如果水路较为复杂可适当加大比例，但必须标示内容完整正确。

型芯和型腔分开标示。

3. 模具锁模块注意标牌,相关标准如下列图所示，用铆钉固定安装于模具操作侧锁模块附近。

检查现象描述合格可承受不可承受4. 对于有使用热流道模具需按各热流道产商标牌标准制作标牌，安装于型腔固定板侧面上部5. 相关铭牌放置位置于模具操作侧，如下列图所示:6. 模板需有序号和模号，以及常用信息，需要在模板上做凹字，字高必须大于8mm,按如下标准所示:7. 所有吊环孔下方需要有吊环大小标示，标示字高必须大于 8mm,如下列图所示: 检查现象描述合格可承受不可承受8. 所有模具水路接头位置需要有水路编号和进出标示，标示位于水路附件,字高需大于 8mm〔水路标示尽量位于接头位置的上端或左右端，下端容易被冷却水腐蚀〕，模具出运喷漆后，也需要清晰可见9. 进出油嘴、进出气嘴是否同冷却水嘴，并在 IN、OUT 前空一个字符加G〔气〕、O〔油〕。

10. 模具安装方向上的上下侧开设水嘴，是否内置，并开导流槽或下方有支撑柱加以保护。

11. 模具需在模脚或后模板上用箭头标明安装方向，箭头旁应有"UP〞字样，箭头和文字为红色，安装位置见第 5条二模具的吊装与外观1. 模具配件应不影响模具的吊装和存放。

如果有外露的油缸、水嘴，预复位机构等，应有支撑腿保护。

如下列图: 检查现象描述合格可承受不可承受2. 所有模具必须装有锁模块，锁模块必须喷涂红色油漆，重量小于 500kg 的模具可在反操作侧放置于 1 个锁模块。

模具重量大于 500KG 时需要在操作侧和反操作侧各放置于个，H，W，L 和螺丝按模具大小适中选用3. 定位圈尺寸按照注塑机要求，定位圈安装孔必须为沉孔，不能直接贴在上固定板上，高出上固定板 10-15mm,必须使用 4个 M8 的螺丝固定相关标准如下:80T---280T定位环直D=100mm,280T 以上定位环直径 D=150mm模具外表没有锈斑，撞伤等明显外观缺陷。

注塑试模产品报告模板一、试模背景及目的本次试模的背景是为了测试某个注塑产品的生产工艺及模具可行性，并验证产品的质量符合要求。

试模的目的是通过实际注塑生产出的产品，评估其尺寸精度、表面质量以及材料流动性等性能。

二、试模过程及参数设置1. 模具选择：XXX型号模具；2. 原料选择：XXX材料；3. 注塑设备：XXX注塑机；4. 注塑参数设置：- 射出压力：XXX MPa；- 射速：XXX mm/s；- 射胶量：XXX g；- 螺杆转速：XXX rpm；- 模具温控温度：XXX ；- 冷却时间：XXX s。

三、试模结果分析1. 尺寸精度测量了注塑产品的尺寸，并与设计要求进行对比分析。

结果显示，产品的尺寸精度符合要求，各个关键尺寸的偏差在允许范围内。

2. 表面质量观察了注塑产品的表面质量，除了小部分产品存在一些细微的表面瑕疵外，整体表面质量良好，没有明显的气泡、划痕或色差。

3. 材料流动性通过观察产品的浇口、水口及排气情况，评估了材料在注塑过程中的流动性。

结果显示，材料流动性良好，浇口和水口处没有明显挤出现象，且排气通畅。

四、问题分析及解决方案根据试模结果，发现了一些问题，如单个产品出现略微尺寸偏差等。

经过分析，可能是以下原因导致：1. 模具加工精度不够，导致产品尺寸偏差；2. 注塑参数设置不合理，影响了产品的质量。

为了解决以上问题，采取了以下措施：1. 优化模具的制造工艺，提高精度，确保产品尺寸稳定；2. 调整注塑参数，如调整射胶量及温控温度等，以改善产品的质量。

五、本次试模总结本次试模结果显示，注塑产品在尺寸精度、表面质量和材料流动性等方面均符合要求。

通过问题分析和解决方案，确定了进一步优化模具和注塑参数的方向，以提高产品质量和生产效率。

未来将根据试模结果的反馈，继续进行改进和优化，以提高生产工艺的稳定性和产品的竞争力。

以上是本次注塑试模产品的报告模板，希望对您的工作有所帮助。

如有需要，请根据具体情况进行修改和补充。

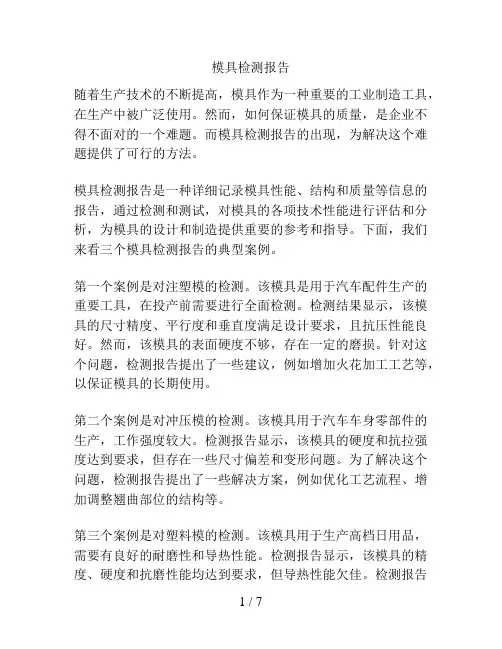

模具检测报告随着生产技术的不断提高，模具作为一种重要的工业制造工具，在生产中被广泛使用。

然而，如何保证模具的质量，是企业不得不面对的一个难题。

而模具检测报告的出现，为解决这个难题提供了可行的方法。

模具检测报告是一种详细记录模具性能、结构和质量等信息的报告，通过检测和测试，对模具的各项技术性能进行评估和分析，为模具的设计和制造提供重要的参考和指导。

下面，我们来看三个模具检测报告的典型案例。

第一个案例是对注塑模的检测。

该模具是用于汽车配件生产的重要工具，在投产前需要进行全面检测。

检测结果显示，该模具的尺寸精度、平行度和垂直度满足设计要求，且抗压性能良好。

然而，该模具的表面硬度不够，存在一定的磨损。

针对这个问题，检测报告提出了一些建议，例如增加火花加工工艺等，以保证模具的长期使用。

第二个案例是对冲压模的检测。

该模具用于汽车车身零部件的生产，工作强度较大。

检测报告显示，该模具的硬度和抗拉强度达到要求，但存在一些尺寸偏差和变形问题。

为了解决这个问题，检测报告提出了一些解决方案，例如优化工艺流程、增加调整翘曲部位的结构等。

第三个案例是对塑料模的检测。

该模具用于生产高档日用品，需要有良好的耐磨性和导热性能。

检测报告显示，该模具的精度、硬度和抗磨性能均达到要求，但导热性能欠佳。

检测报告提出了一些解决方案，例如使用高导热材料或增加散热结构等，以提高模具的导热性能。

总的来说，模具检测报告是一种非常重要的质量保证工具，能够帮助企业迅速发现和解决模具中存在的问题，提高生产效率和质量。

在今后的工业制造中，模具检测报告的应用将会愈发广泛，成为企业竞争的一项重要优势。

对于企业而言，模具是一个非常重要的生产工具，因为模具的质量直接关系到产品的质量和生产效率。

而模具检测报告的出现，可以帮助企业在模具投产前进行全面的质量检测，并给出相应的改进意见，以达到更好的生产效益。

模具检测报告的应用范围很广，不仅限于汽车配件、电子零部件、机械制造等领域，还包括医疗设备、塑料制品、食品包装等行业。

注塑模具试模报告一、试模目的本次试模的目的是验证注塑模具的设计和制造是否符合要求，以确保模具能够满足产品的注塑要求，并对模具的性能及制造工艺进行评估和改进。

二、试模背景本次试模的产品为塑料零件，要求表面光滑、尺寸精度高、无瑕疵。

试模所用的材料为ABS树脂，注塑机参数为射出压力100MPa、射出速度50mm/s。

三、试模流程1.安装模具和调试注塑机：按照模具安装图纸和操作手册的要求，正确安装模具，并调试好注塑机的参数。

2.调整模具参数：根据产品的尺寸要求和注塑机的实际情况，调整模具的开模距离、注塑速度、压力等参数。

3.进行试模操作：将ABS树脂加入注塑机的料斗中，启动注塑机，开始试模。

四、试模结果与分析经过试模，得到了一批模具注塑的塑料零件。

通过对零件的质量和尺寸进行检查和测试，得到以下结果和分析：1.外观质量：零件表面光滑，没有明显的缺陷，达到了要求。

2. 尺寸精度：通过检测，模具注塑的零件尺寸偏差在±0.1mm以内，满足了产品的尺寸要求。

3.操作性能：模具注塑的零件能够正常运行，没有卡滞或堵塞情况。

4.模具寿命：经过试模，模具未出现明显的磨损和变形，说明模具的设计和制造质量较好。

五、改进方案通过试模结果的分析1.调整注塑机的参数：根据试模结果，进一步调整注塑机的参数，以优化模具的注塑效果。

2.改进模具设计：根据试模结果，对模具的结构和出模系统进行改进，以提高产品的质量和尺寸精度。

3.优化模具制造工艺：根据试模过程中出现的问题，对模具的制造工艺进行优化，以提高模具的寿命和稳定性。

六、总结本次注塑模具试模取得了较好的结果，产品质量和尺寸精度满足了要求。

通过试模过程中的观察和分析，可以得出改进方案，以进一步提高模具的性能和品质。

在今后的模具设计和制造中，可以借鉴本次试模的经验和教训，不断改进和提高。

模具试模报告范文一、试模目的本次试模旨在验证模具的设计是否符合要求，检测模具的结构是否合理，并评估模具的性能与质量。

通过试模可以发现模具的弱点以及需要改进的地方，为后续的模具制造和使用提供参考。

二、试模内容1.材料选择：本次试模选用XX材料，该材料具有良好的机械性能和加工性能，常用于模具制造。

2.模具设计：本次试模采用XX模具设计方案，该方案经过多次优化和分析，力求达到最佳的模具结构。

3.试模设备：本次试模采用XX注塑机进行模具试模，该注塑机具有高精度和高稳定性。

4.试模过程：在试模过程中，根据注塑工艺要求设置注射温度、注射压力、注射速度等参数，并根据试模的需要进行模具调整和修正。

三、试模结果1.外观质量：试模结果显示，注塑件外观质量良好，无明显的瑕疵和缺陷。

2.尺寸精度：通过对试模注塑件进行测量，发现其尺寸精度达到设计要求，各个尺寸尺角均符合标准。

3.模具性能：试模过程中，模具的运行稳定，没有出现卡模、粘模等问题。

模具的开模力和射出压力良好，满足注塑工艺的要求。

4.模具寿命：经过一定的试模次数，模具仍保持良好的使用状态，暂未出现磨损和损坏的情况。

需要继续进行更长时间的试模来评估模具的寿命。

四、问题与改进1.模具结构：在试模过程中，发现模具的结构存在一定的不合理之处，例如一些细小的零件容易变形和破损，需要进一步优化设计。

2.模具冷却系统：试模过程中发现模具的冷却系统存在不均匀冷却的情况，需要进一步调整冷却通道和增加冷却设备。

3.模具材料选择：试模结果显示，模具材料具有一定的磨损性，需要考虑更换耐磨性更好的材料。

五、总结与建议通过本次试模，验证了模具的设计和结构的合理性，评估了模具的性能和质量，并发现了问题和需要改进的地方。

建议在后续的模具制造中，根据试模结果进行相应的设计优化和改进，以提高模具的性能和使用寿命。

同时，建议在模具制造过程中更加注重材料的选择和加工工艺的控制，以提高模具的耐磨性和精度。

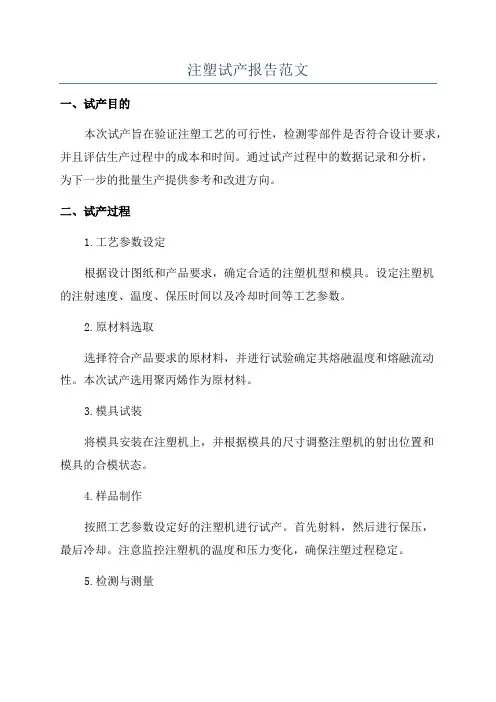

注塑试产报告范文一、试产目的本次试产旨在验证注塑工艺的可行性，检测零部件是否符合设计要求，并且评估生产过程中的成本和时间。

通过试产过程中的数据记录和分析，为下一步的批量生产提供参考和改进方向。

二、试产过程1.工艺参数设定根据设计图纸和产品要求，确定合适的注塑机型和模具。

设定注塑机的注射速度、温度、保压时间以及冷却时间等工艺参数。

2.原材料选取选择符合产品要求的原材料，并进行试验确定其熔融温度和熔融流动性。

本次试产选用聚丙烯作为原材料。

3.模具试装将模具安装在注塑机上，并根据模具的尺寸调整注塑机的射出位置和模具的合模状态。

4.样品制作按照工艺参数设定好的注塑机进行试产。

首先射料，然后进行保压，最后冷却。

注意监控注塑机的温度和压力变化，确保注塑过程稳定。

5.检测与测量取出样品，进行尺寸测量、物理性能测试以及外观质量检查。

尺寸测量要与设计图纸进行对比，确保尺寸符合要求。

物理性能测试包括强度、硬度等指标检测。

6.数据记录与分析将试产过程中的数据进行记录，包括注塑机的温度、压力曲线以及样品的尺寸数据等。

对数据进行分析，找出可能的问题和改进方向。

三、试产结果通过试产验证，样品的尺寸符合设计要求，物理性能测试结果也在正常范围内，表明注塑工艺的可行性。

四、问题与改进1.原材料的选用本次试产选用的聚丙烯原材料质量良好，但在进一步的批量生产中，需要评估其他原材料的选择，以保证成本和质量的平衡。

2.注塑工艺的优化在注塑过程中，发现部分样品存在表面瑕疵，可能是注塑机的温度和压力控制不稳定造成的。

需要对工艺参数进行优化，以提高注塑过程的稳定性和产品的质量。

3.模具的维护与更换模具在试产过程中表现良好，但需要定期进行清洁和维护，确保其正常使用。

另外，当模具使用寿命到期或需要生产其他型号产品时，及时更换或进行调整。

五、生产成本和时间评估据试产数据分析，预计批量生产的成本和时间大致可控制在合理范围内，但需要进一步细化和优化。

具体成本和时间评估需在批量生产前进行。

注塑部模具试模报告1.实验目的本实验旨在通过注塑模具试模，了解注塑工艺过程、模具设计和注塑产品性能，并通过实验结果分析模具工艺参数对注塑产品质量的影响。

2.实验原理注塑模具试模是通过将塑料熔化后，注入模具中，经过冷却后得到所需形状的产品的过程。

注塑过程主要包括塑料熔融、注射、冷却和脱模等步骤。

3.实验设备和材料实验设备：注塑机、模具、冷却系统等。

实验材料：注塑塑料料粒、色料等。

4.实验步骤4.1模具安装与调试：根据模具图纸，将模具正确安装到注塑机上，并进行相关调试，保证模具工作正常。

4.2注塑机的操作设置：根据模具试模要求，设置注塑机的工艺参数，如射胶压力、保压时间、冷却时间等。

4.3材料的准备：将注塑塑料料粒与色料按照一定比例混合，并通过熔融设备将其熔化。

4.4模具上料：将熔化的塑料顺利注入到模具的进料口，并进行注塑过程。

4.5冷却脱模：根据注塑过程中设置的冷却时间，等待注塑产品冷却固化，并进行脱模操作。

4.6清理和分析：清理注塑产品和模具，对注塑产品进行外观、尺寸和性能等方面的分析和测试。

5.实验结果与分析通过模具试模实验，得到了一定数量的注塑产品，在清理和分析过程中，对注塑产品进行了外观、尺寸和性能等方面的分析。

5.1外观分析：通过外观观察发现，注塑产品表面光滑且没有明显的瑕疵和开裂现象，达到了预期的效果。

5.2尺寸分析：通过测量注塑产品的尺寸，发现其与设计图纸上的尺寸基本一致，满足了产品设计要求。

5.3性能分析：通过对注塑产品的质量、硬度、强度等性能参数进行测试，发现其满足了产品的使用要求。

6.实验总结通过本次注塑部模具试模实验，我们了解了注塑工艺过程和模具设计的重要性。

通过设置合适的注塑工艺参数，可以获得理想的注塑产品质量。

而模具的设计和制造则直接影响了产品的外观、尺寸和性能等方面。

实验过程中，我们遵循了规范的实验操作流程，并取得了预期的实验结果。

然而，在实验过程中也存在一些问题，如注塑产品的强度和耐用性等方面需要进一步改进和优化。

模具质检报告
报告编号：XXX
报告日期：XXXX年XX月XX日
1. 项目概述
本次质检针对模具外观、尺寸、材料等方面进行了全面的测试和检查。

2. 测试环境
测试地点：XXX工厂（XXXXXXX省XXXX市XXXX街道XXXX号）
测试设备：螺旋测微仪、显微镜、数显卡尺等
3. 测试方法
（1）外观检查：使用显微镜对模具表面进行了观察和检查，是否存在缺陷、损伤、划痕等情况。

（2）尺寸检查：使用螺旋测微仪和数显卡尺对模具尺寸进行了测量和检验，包括长度、宽度、厚度等方面的尺寸。

（3）材料检查：使用金相显微镜对模具材料进行了检测和分析，确认其是否符合相关标准要求。

4. 测试结果
（1）外观检查：模具表面无裂痕、砂眼、气泡、夹杂物等缺陷，符合相关要求。

（2）尺寸检查：模具尺寸均匀、精度高、符合图纸要求。

（3）材料检查：模具材料为优质合金钢，符合标准规定。

5. 问题和建议
根据测试结果，本次模具质检没有发现任何问题和不合格项。

建议在模具使用过程中加强维护、定期检查和保养，延长使用寿
命和性能。

6. 结论
本次模具质检结果经过严格测试和检验，符合相关标准和规定，可以正常使用。

7. 其它
本报告仅供内部使用，请勿向外传播。

编制人：XXX 测试人：XXX 审核人：XXX。

模具检验报告1页
检验报告
检验项目：模具
检验日期：xxxx年xx月xx日
检验单位：xxxx检验中心
检验编号：xxx-xxxx-xxxxx
检验结论：
经过对模具的检验测试，符合相关标准和要求，没有发现明显的质量问题，达到了设计和制造要求。

以下是详细的检验结果：
1. 外观检验：
模具外观无明显的磨损、划痕、凹陷等损坏痕迹，符合外观要求。

2. 尺寸检验：
测量模具的各个部位尺寸，与设计图纸相比较，尺寸精确度在允许范围内。

3. 材料检验：
对模具所使用的材料进行化学成分分析和力学性能测试，结果显示其材料质量达到要求。

4. 组装检验：
检验模具的组装情况，各部件之间无明显松动，结构牢固。

5. 使用寿命测试：
在规定的加载情况下进行使用寿命测试，模具经受住了预定次数的使用，无卡死、烧毁等异常现象。

综上所述，根据以上检验结果，本次模具检验报告结论为模具合格，可以正常使用。

备注：以上检验结果仅针对本次检验样品，不代表整体批量产品的质量情况。

检验人员签名：____________________
日期：____________________。

之路电气塑料模具验收报告模具编号： zk-m502模具名称： zm2-3p 中盖系列名称：zm2－b502 塑料模具基本资料塑料模具验收点检表合格“√”不合格“×”无要求“o”合格“√”不合格“×”无要求“o”篇二：注塑零件及模具验收报告常州市东晨车辆有限公司注塑零件及模具验收报告篇三：塑料注塑模具验收标准和表格塑料注塑模具验收标准目的：为确保模具能生产出合格的产品，正常投入生产，保证模具生产使用寿命，满足产品设计的生产使用要求。

规范从产品质量、模具结构、注塑成型工艺要求等方面认可模具的标准，据此对模具质量进行评估；参照标准：gb/t 12554—2006塑料注射模技术条件gb/t 4169.1~4169.23—2006注射模零件gb/t 12556—2006塑料注射模模架技术条件gb/t 14486—2008塑料模塑件尺寸公差一、成型产品外观、尺寸、配合1. 产品表面不允许缺陷：缺料、烧焦、顶白、白线、披峰、起泡、拉白（或拉裂、拉断）、烘印、皱纹。

2. 熔接痕：一般圆形穿孔熔接痕长度不大于5mm，异形穿孔熔接痕长度小于15mm，熔接痕强度并能通过功能安全测试。

3. 收缩：外观面明显处不允许有收缩，不明显处允许有轻微缩水（手感不到凹痕）。

4. 变型：一般小型产品平面不平度小于0.3mm，有装配要求的需保证装配要求。

5. 外观明显处不能有气纹、料花，产品一般不能有气泡。

6. 产品的几何形状，尺寸大小精度应符合正式有效的开模图纸（或3d文件）要求，产品公差需根据公差原则，轴类尺寸公差为负公差，孔类尺寸公差为正公差，顾客有要求的按要求。

7. 产品壁厚：产品壁厚一般要求做到平均壁厚，非平均壁厚应符合图纸要求，公差根据模具特性应做到-0.1mm。

8. 产品配合：面壳底壳配合：表面错位小于0.1mm，不能有刮手现象，有配合要求的孔、轴、面要保证配合间隔和使用要求。

1. 模具铭牌内容完整，字符清晰，排列整齐。
