第二章液晶电视基础知识

第一章液晶显示的特点（LCD）1．液晶显示的发展起源1888年奥地利植物学家F.Reinitge首先观察到液晶现象。

他在测定有机熔点时，发现某些有机物熔化后会经历一个不透明的浑浊液态阶段，继续加热，才成为透明的各向同性液态。

1889年，德国物理学家O.Lehmann观察到同样的现象，并发现呈浑浊状液体的中间具有和晶体相似的性质，故称为“液晶”。

这是世界上首次被发现的一种热致液晶：胆甾醇苯甲酸脂，在160±15℃的温度下呈乳白色粘稠状液体。

由于历史条件所限，当时并没有引起很大重视，只是把液晶用在压力和温度的指示器上。

液晶的发展在1961年出现了转折点。

该年，美国无线电公司（RCA）普林斯顿研究所的一个从事微波固体元件研究已两年的年轻技术工作者G.H.Heimeier，即将完成他的博士学位答辩。

他有一个朋友正在从事有机半导体的研究工作，在上下班的路上向Heimeier介绍他所从事的研究工作，使他发生了浓厚的兴趣。

就这样，这位电子学专家改变了自己的专业，进入了有机化学领域，他把电子学应用于有机化学，仅一年就发表了五篇论文。

他将染料与向列液晶混合，夹在两片透明导电玻璃基片之间，只施加几伏电压，功率不到几个微瓦每平方厘米，液晶盒就由红色变成透明态。

Heimeier想到这不就是平板彩色电视吗?兴奋的小组成员日以继夜地工作，相继发现了动态散射、相变等一系列液晶的电光效应，并且研究出一系列数字、字符显示器件以及液晶钟表、驾驶台显示器等应用产品。

RCA公司领导对有关液晶的发明极为重视，将其列为企业的重大秘密。

1968年RCA公司向世界公布这些液晶发明。

1969年2月日本NHK向国内进行了报导，引起日本科技、工业界的极大重视。

日本将当时的大规模集成电路与液晶相结合，以“个人电子化”’市场为导向，很快打开了液晶的应用局面。

所谓“个人电子化”必须是袖珍式的，要求耗电越小越好。

作为显示器件，总是希望电路结构尽可能简单，功耗小并能实现集成化。

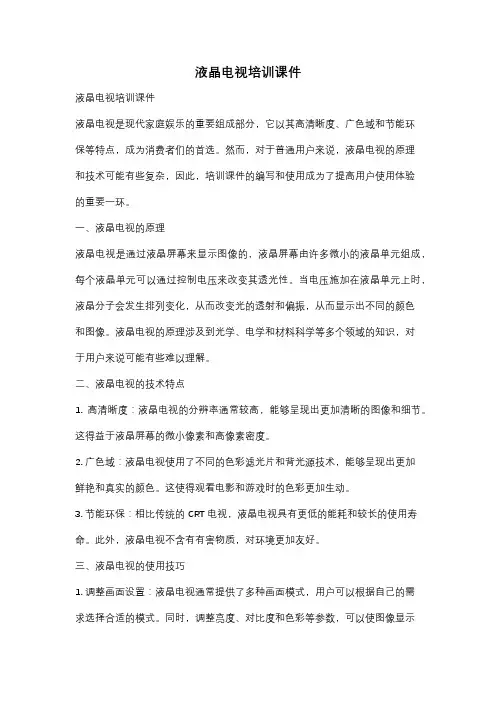

液晶电视培训课件液晶电视培训课件液晶电视是现代家庭娱乐的重要组成部分，它以其高清晰度、广色域和节能环保等特点，成为消费者们的首选。

然而，对于普通用户来说，液晶电视的原理和技术可能有些复杂，因此，培训课件的编写和使用成为了提高用户使用体验的重要一环。

一、液晶电视的原理液晶电视是通过液晶屏幕来显示图像的，液晶屏幕由许多微小的液晶单元组成，每个液晶单元可以通过控制电压来改变其透光性。

当电压施加在液晶单元上时，液晶分子会发生排列变化，从而改变光的透射和偏振，从而显示出不同的颜色和图像。

液晶电视的原理涉及到光学、电学和材料科学等多个领域的知识，对于用户来说可能有些难以理解。

二、液晶电视的技术特点1. 高清晰度：液晶电视的分辨率通常较高，能够呈现出更加清晰的图像和细节。

这得益于液晶屏幕的微小像素和高像素密度。

2. 广色域：液晶电视使用了不同的色彩滤光片和背光源技术，能够呈现出更加鲜艳和真实的颜色。

这使得观看电影和游戏时的色彩更加生动。

3. 节能环保：相比传统的CRT电视，液晶电视具有更低的能耗和较长的使用寿命。

此外，液晶电视不含有有害物质，对环境更加友好。

三、液晶电视的使用技巧1. 调整画面设置：液晶电视通常提供了多种画面模式，用户可以根据自己的需求选择合适的模式。

同时，调整亮度、对比度和色彩等参数，可以使图像显示更加逼真。

2. 声音设置：液晶电视的音效通常可以通过调整音量、音场和音效模式来优化。

用户可以根据自己的喜好和观看环境来调整声音效果。

3. 连接外部设备：液晶电视通常具有多个接口，可以连接DVD播放器、游戏机和电脑等外部设备。

用户可以通过输入源切换功能，轻松切换不同的设备。

4. 定期清洁：液晶电视屏幕容易积累灰尘和指纹，这会影响图像的显示效果。

因此，定期使用柔软的布料和清洁液进行清洁是必要的。

四、液晶电视的维修与保养1. 避免长时间开机：长时间开机容易导致液晶屏幕出现“烧屏”现象，影响图像质量。

因此，用户在不使用电视时应及时关闭。

液晶电视机组成结构与工作原理1. 液晶电视机的基本结构1.1 外壳和显示屏液晶电视机的外壳就像一件漂亮的衣服，包裹着里面的“宝贝”。

显示屏是它的“脸”，这块屏幕能让我们看到五光十色的画面。

它通常是由玻璃和塑料合成，轻薄得让人惊讶。

哎，你想啊，曾经的电视都是那么笨重，现在轻轻一抬就能搬走，真是科技的进步啊。

1.2 背光源接下来聊聊背光源，这玩意儿就像是液晶电视的“灯泡”，负责把图像照亮。

常见的背光源有LED灯，能够提供均匀的光线，让我们看的更清晰。

想象一下，如果没有它，屏幕就像一片黑暗，啥都看不见，肯定让人火冒三丈。

2. 液晶电视的工作原理2.1 液晶材料液晶电视的核心是液晶材料，它就像一位神奇的魔术师，可以调节光线的通过。

液晶分子在电流的作用下，能够迅速改变排列，从而控制光线的透过与否。

听上去复杂？其实就像你调节窗帘，让阳光进来或者关上，让屋子变得暗淡。

2.2 图像处理再说说图像处理，这个环节可谓是电视机的“脑袋”。

它将输入的视频信号转化为可以显示的图像。

想象一下，这就像在厨房里，厨师把食材切好，调料放对，最后端出一盘美味的佳肴。

没有好的图像处理，哪来的精彩瞬间？3. 液晶电视的功能与应用3.1 多媒体功能现代液晶电视不仅能看电视节目，还能玩游戏、上网，简直是家庭娱乐中心！各种应用一应俱全，打开电视就像打开了一个新世界。

想追剧、看电影？轻松搞定，甚至还可以和朋友一起看，享受欢乐的时光。

3.2 智能化趋势如今，智能液晶电视更是层出不穷，语音控制、智能推荐，简直是科技的巅峰！你只需说出你想看的内容，电视就能为你推荐，省时省力，真是太方便了。

生活越来越智能，难怪大家都说：“科技改变生活”！总结液晶电视机的结构与工作原理其实并不神秘，了解这些也能让我们在日常使用中更加得心应手。

看着那一幕幕精彩的画面，想想背后的科技，真是感叹不已。

科技飞速发展，未来的电视又会给我们带来怎样的惊喜呢？谁知道呢，但我敢打赌，肯定会更精彩！。

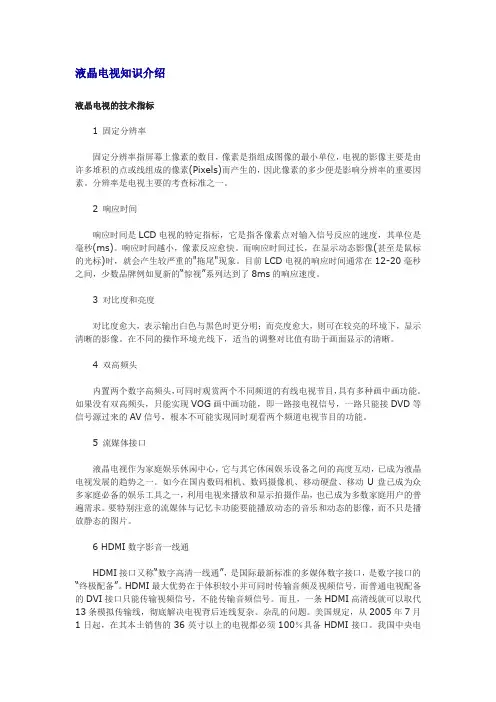

液晶电视知识介绍液晶电视的技术指标1 固定分辨率固定分辨率指屏幕上像素的数目，像素是指组成图像的最小单位，电视的影像主要是由许多堆积的点或线组成的像素(Pixels)而产生的，因此像素的多少便是影响分辨率的重要因素。

分辨率是电视主要的考查标准之一。

2 响应时间响应时间是LCD电视的特定指标，它是指各像素点对输入信号反应的速度，其单位是毫秒(ms)。

响应时间越小，像素反应愈快。

而响应时间过长，在显示动态影像(甚至是鼠标的光标)时，就会产生较严重的"拖尾"现象。

目前LCD电视的响应时间通常在12-20毫秒之间，少数品牌例如夏新的“惊视”系列达到了8ms的响应速度。

3 对比度和亮度对比度愈大，表示输出白色与黑色时更分明；而亮度愈大，则可在较亮的环境下，显示清晰的影像。

在不同的操作环境光线下，适当的调整对比值有助于画面显示的清晰。

4 双高频头内置两个数字高频头，可同时观赏两个不同频道的有线电视节目，具有多种画中画功能。

如果没有双高频头，只能实现VOG画中画功能，即一路接电视信号，一路只能接DVD等信号源过来的AV信号，根本不可能实现同时观看两个频道电视节目的功能。

5 流媒体接口液晶电视作为家庭娱乐休闲中心，它与其它休闲娱乐设备之间的高度互动，已成为液晶电视发展的趋势之一。

如今在国内数码相机、数码摄像机、移动硬盘、移动U盘已成为众多家庭必备的娱乐工具之一，利用电视来播放和显示拍摄作品，也已成为多数家庭用户的普遍需求。

要特别注意的流媒体与记忆卡功能要能播放动态的音乐和动态的影像，而不只是播放静态的图片。

6 HDMI数字影音一线通HDMI接口又称“数字高清一线通”，是国际最新标准的多媒体数字接口，是数字接口的“终极配备”。

HDMI最大优势在于体积较小并可同时传输音频及视频信号，而普通电视配备的DVI接口只能传输视频信号，不能传输音频信号。

而且，一条HDMI高清线就可以取代13条模拟传输线，彻底解决电视背后连线复杂、杂乱的问题。

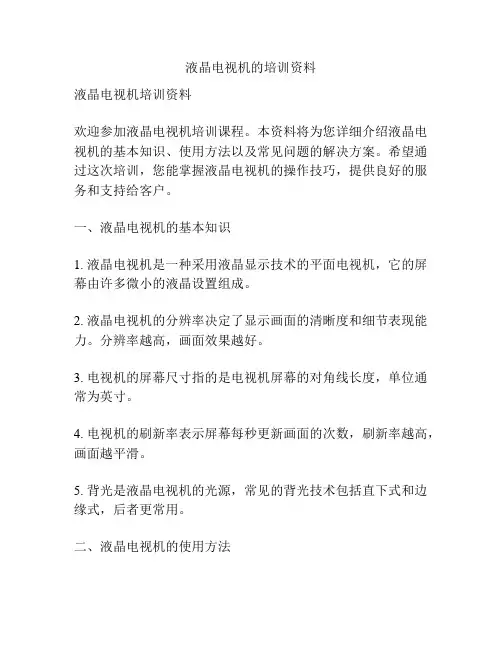

液晶电视机的培训资料液晶电视机培训资料欢迎参加液晶电视机培训课程。

本资料将为您详细介绍液晶电视机的基本知识、使用方法以及常见问题的解决方案。

希望通过这次培训，您能掌握液晶电视机的操作技巧，提供良好的服务和支持给客户。

一、液晶电视机的基本知识1. 液晶电视机是一种采用液晶显示技术的平面电视机，它的屏幕由许多微小的液晶设置组成。

2. 液晶电视机的分辨率决定了显示画面的清晰度和细节表现能力。

分辨率越高，画面效果越好。

3. 电视机的屏幕尺寸指的是电视机屏幕的对角线长度，单位通常为英寸。

4. 电视机的刷新率表示屏幕每秒更新画面的次数，刷新率越高，画面越平滑。

5. 背光是液晶电视机的光源，常见的背光技术包括直下式和边缘式，后者更常用。

二、液晶电视机的使用方法1. 开关机操作：按下电源按钮开机，再次按下即可关机。

2. 遥控器操作：使用遥控器选择不同的频道、调节音量和亮度等功能。

3. 输入源选择：通过遥控器或电视机上的按键，选择不同的输入源，如HDMI、AV、USB等。

4. 频道搜索：使用遥控器上的相关按键可以自动或手动搜索电视信号。

5. 菜单操作：根据电视机的不同品牌和型号，使用菜单按键可以调节画面模式、音效等参数。

三、常见问题的解决方案1. 画面无法显示：请检查电视机是否接通电源，确认是否选择了正确的输入源。

2. 无法调节音量：检查遥控器是否有电并处于正确的操作模式。

3. 遥控器不可用：检查电池是否充电或更换新电池。

4. 画面出现白点或黑点：这可能是液晶屏幕上的坏点，建议联系售后服务进行处理。

5. 无法连接外部设备：确认电视机和外部设备之间的连接是否正确。

希望以上的培训资料可以帮助您更好地了解和使用液晶电视机。

通过不断学习和实践，您将能够为客户提供准确、及时的支持和服务。

谢谢！继续写相关内容，1500字四、液晶电视机的高级功能和设置1. 多媒体播放：许多液晶电视机具备多媒体播放的功能，可以通过USB接口连接外部存储设备或者使用内建的媒体播放器，播放照片、音乐和视频。

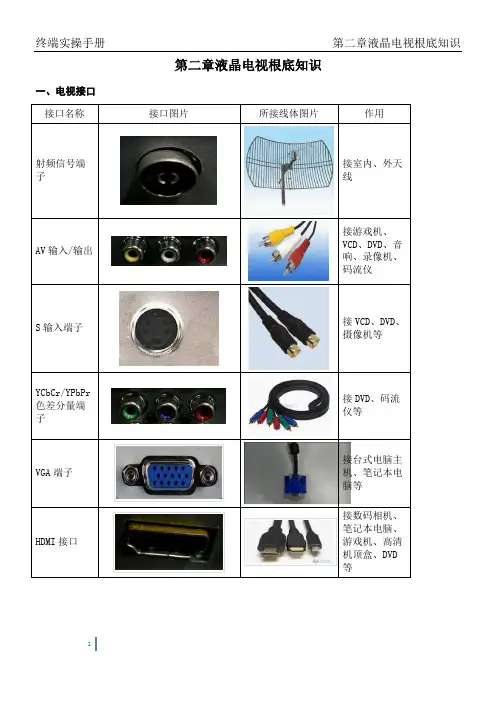

第二章液晶电视根底知识一、电视接口接口名称接口图片所接线体图片作用射频信号端子接室内、外天线AV输入/输出接游戏机、VCD、DVD、音响、录像机、码流仪S输入端子接VCD、DVD、摄像机等YCbCr/YPbPr 色差分量端子接DVD、码流仪等VGA端子接台式电脑主机、笔记本电脑等HDMI接口接数码相机、笔记本电脑、游戏机、高清机顶盒、DVD 等USB接口接U盘、移动硬盘、读卡器等读卡器接口插SD卡、MMC 卡等麦克风口接麦克风/话筒网线端口〔LAN输入〕接网线耳机接口接耳机二、电视常见概念概念作用电视尺寸指屏幕的对角线长度，以英寸为计量单位。

亮度数值越高画面越明亮，过亮过暗均会影响观看效果。

色度数值越高颜色越鲜艳，过高那么失真。

比照度是最黑与最白亮度单位的相除值，白色越亮、黑色越暗，比照度就越高。

在合理的亮度值下，比照度越高，所显示的色彩层次越丰富。

清晰度数值越高图像越清楚，反之图像越模糊，一般为平均值即可。

色彩数〔bit〕屏幕上显示颜色的总数，目前电视均为8bit，24真彩色，至少显示256m³种颜色。

三、电视分类及其特点四、液晶电视面板〔一〕液晶面板来源目前全球五大液晶面板生产商，夏普、S-LCD〔索尼与三星合资组建〕、LPL〔LG与飞利浦合资组建〕、台湾的友达和奇美。

〔二〕液晶面板分类介绍液晶面板是液晶电视最重要的组成局部之一，本钱占电视整体本钱的70-80%。

目前市场上最常见的液晶面板技术共4种：TN面板、VA类、ASV面板和IPS面板。

〔三〕面板分类介绍：屏体分类面板生产者面板特点使用厂家CPA 夏普高端及顶端面板终端习惯称为“夏普屏“，色彩表现力丰富。

夏普及其他MVA 奇美、友达均呈正方形，直线排列。

清华同方、三星、明基、索尼〔少量〕、东芝S-PVA 三星〔有一条线是三星、SONY合资〕在观察红、蓝、绿或某些较深的杂色画面时，会发现像素的形状为“>〞或者“<〞。

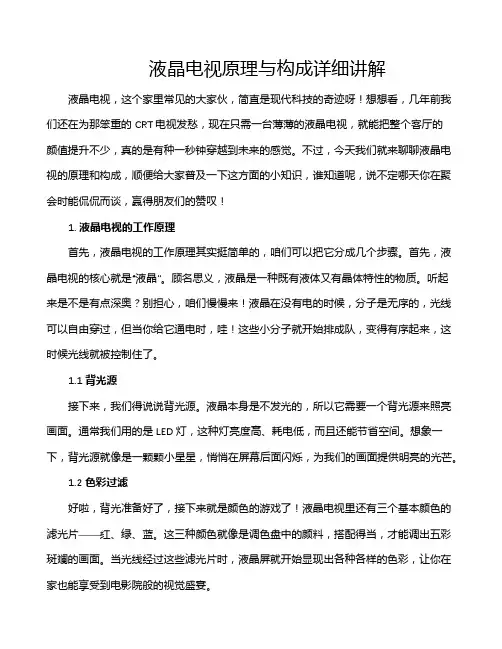

液晶电视原理与构成详细讲解液晶电视，这个家里常见的大家伙，简直是现代科技的奇迹呀！想想看，几年前我们还在为那笨重的CRT电视发愁，现在只需一台薄薄的液晶电视，就能把整个客厅的颜值提升不少，真的是有种一秒钟穿越到未来的感觉。

不过，今天我们就来聊聊液晶电视的原理和构成，顺便给大家普及一下这方面的小知识，谁知道呢，说不定哪天你在聚会时能侃侃而谈，赢得朋友们的赞叹！1. 液晶电视的工作原理首先，液晶电视的工作原理其实挺简单的，咱们可以把它分成几个步骤。

首先，液晶电视的核心就是“液晶”。

顾名思义，液晶是一种既有液体又有晶体特性的物质。

听起来是不是有点深奥？别担心，咱们慢慢来！液晶在没有电的时候，分子是无序的，光线可以自由穿过，但当你给它通电时，哇！这些小分子就开始排成队，变得有序起来，这时候光线就被控制住了。

1.1 背光源接下来，我们得说说背光源。

液晶本身是不发光的，所以它需要一个背光源来照亮画面。

通常我们用的是LED灯，这种灯亮度高、耗电低，而且还能节省空间。

想象一下，背光源就像是一颗颗小星星，悄悄在屏幕后面闪烁，为我们的画面提供明亮的光芒。

1.2 色彩过滤好啦，背光准备好了，接下来就是颜色的游戏了！液晶电视里还有三个基本颜色的滤光片——红、绿、蓝。

这三种颜色就像是调色盘中的颜料，搭配得当，才能调出五彩斑斓的画面。

当光线经过这些滤光片时，液晶屏就开始显现出各种各样的色彩，让你在家也能享受到电影院般的视觉盛宴。

2. 液晶电视的构成说完了原理，咱们来看看液晶电视的构成，听起来复杂，其实没那么难理解。

2.1 显示面板液晶电视的显示面板是最重要的部分，直接影响到观看体验。

面板上那一层层液晶分子，就像是小小的卫兵，守护着你的视界。

一般来说，面板分为IPS和VA两种。

IPS 屏幕色彩鲜艳、可视角度广，但价格稍贵；而VA屏幕对比度高，黑色表现更好，但视角就差了一点。

你根据自己的需求来选择就好，反正每种都有它的优势嘛！2.2 主板与电源主板是液晶电视的“大脑”，控制着所有的操作和显示。

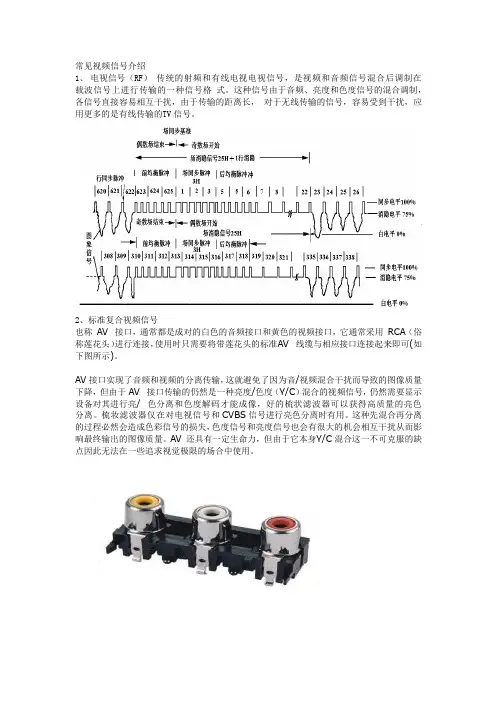

常见视频信号介绍1、电视信号（RF）传统的射频和有线电视电视信号，是视频和音频信号混合后调制在载波信号上进行传输的一种信号格式。

这种信号由于音频、亮度和色度信号的混合调制，各信号直接容易相互干扰，由于传输的距离长，对于无线传输的信号，容易受到干扰，应用更多的是有线传输的T V 信号。

2、标准复合视频信号也称AV 接口，通常都是成对的白色的音频接口和黄色的视频接口，它通常采用RCA（俗称莲花头）进行连接，使用时只需要将带莲花头的标准A V 线缆与相应接口连接起来即可(如下图所示)。

AV 接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降，但由于AV 接口传输的仍然是一种亮度/色度（Y/C）混合的视频信号，仍然需要显示设备对其进行亮/ 色分离和色度解码才能成像，好的梳状滤波器可以获得高质量的亮色分离。

梳妆滤波器仅在对电视信号和CVBS 信号进行亮色分离时有用。

这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。

AV 还具有一定生命力，但由于它本身Y/C 混合这一不可克服的缺点因此无法在一些追求视觉极限的场合中使用。

３、S 视频S-Vide o 具体英文全称叫Separate Video。

为了达到更好的视频效果，人们开始探求一种更快捷优秀清晰度更高的视频传输方式。

Separate Video 的意义就是将V ideo 信号分开传送，也就是在A V 接口的基础上将色度信号C和亮度信号Y 进行分离，再分别以不同的通道进行传输，它出现并发展于上世纪9 0。

带S-Video 接年代后期通常采用标准的4 芯（不含音效）或者扩展的7 芯（含音效）口的显卡和视频设备（譬如模拟视频采集/ 编辑卡电视机和准专业级监视器电视卡/电视盒及视频投影设备等）当前已经比较普遍，同AV 接口相比由于它不再进行Y/C 混合传输因此也就无需再进行亮色分离和解码工作，而且使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度。

液晶电视产品知识1、组成1、1液晶电视由:液晶屏、TV电视板、电源板、电视套料、四个局部组成,1、2液晶屏分:拆机屏和新屏之分。

目前正规有厂房和自己商标的山寨工厂以新屏为主,家庭作坊以拆机屏:就是兴旺国家处理到第3国家的电子产品,这些电子产品有很多是未经维修的电子产因为香港是国家自由贸易港口,所以香港和许多兴旺国家签署了代处理协议,也就是香港有并且在香港是合法的,但是内地的法律不允许或者不合规定,所以在内地属于灰色地带,不新屏:属于法律范围内的合格产品。

目前主要由台湾、韩国、日本和国内厂家为主,日本屏台湾屏有:AUO(中文:友达,CMO(中文:奇美,CPT(中文:中华,群创等几个厂其中奇美被群创收购,目前这2家属于富士康的下属企业。

韩国屏有:三星、LG、翰宇彩晶等。

日本屏有:夏普、三菱、索尼、松下、日立等,目前全世界的屏技术以夏普的十代线为最高八代线的产品,所以屏技术以日本技术为目前最高技术,但是目前日本屏厂家除了2021年夏普巨亏,所以夏普把国内唯一工厂(南京工厂卖给了AOC,所以南京工其他地方的工厂也准备出售给台湾的富士康,目前洽谈中。

国内屏有:京东方、天马、熊猫、龙腾、华星等5个厂家。

京东方由北京政府和日本旭硝子、天马由上海政府和日本NEC合资成立。

熊猫由冠捷收购夏普南京工厂成立。

龙腾由江苏昆山政府和台湾宝成集团联合投资华星由TCL、三星、深圳政府和富士康联合组建。

1、2、1屏的等级分:完美屏(A屏、瑕疵屏(B屏、线屏等几个等级来分。

完美屏有分:A+(全无点屏,A(3个亮点内的屏或者7成无点3成亮点比例,A-(8个亮瑕疵屏分:B屏:漏光、压伤、连点等无质量问题,但是显示效果又达不到A规标准的屏。

细线屏分:1条亮线或多条亮线的屏,目前市场上有这种需求,所以也形成了一个市场,一般以主要卖给一些在这方面不想投入太多又经常搬家的家庭和人员,类似打工族或者农村市场,1、3TV电视板:电视板主要有:乐华、鼎科、虹星、金瑞显、朗朗、CVT、志诚等。

液晶电视专业知识一、彻底搞清分辨率和电视清晰度虽然我们在很多杂志和文章上都看到有关“分辨率”的介绍，但不是不同的人总是有不同的说法，看了比不看更糊涂。

家电推销员们常把一大堆的数据推到我们面前：达到“600-800”线的电视机、480P、720P、1080I、VGA、SVGA、XGA等等，别说是普通消费者，我看连“专家”也会被蒙。

所以我希望下面的解释可以让读者清楚这些数据，即使一时记不住，也可以知道基本的概念，下次再有学无术的推销员跟您乱讲时便可拿本文所讲给他上上课。

1、像素组成图像图像是由连续快速出现的静止图像组成，当我们讲图像的分辨率的时候是指组成图像的像素。

想一想绘图用的文格纸，当你在每格中填充相应的颜色，你就得到一幅图像。

看看图1a中的眼睛（蓝色圆圈内），当我们放大这一部分后，我们就看到了组成这幅图的像素（图1b）。

像素点组成行，行组成一幅图像，很多幅图像连续起来就组成活动的图像。

（见图1）2、垂直清晰度由于“垂直清晰度”这个名词更容易理解，我们就从简单的入手。

“垂直清晰度”就是一幅图像从上到下由多少像素组成。

由于每一根水平扫描线形成一个垂直方向的像素，因此我们也可以讲，“垂直清晰度”就是一幅图像由多少条“水平扫描线组成”（见图2）。

一幅图像有多少条水平扫描线是由信号格式决定的，因此只要信号格式确定了，垂直清晰度就确定了。

对于PAL制来说，不管你看的是电视节目、录像机、VCD、LD还是DVD，你最后看到的垂直分辨率者是625。

进一步讲，我们看到的一幅画面并不是由所有的625行组成。

实际上，在场消隐期间，还有49行用于传输其它信息，比如闭合字幕、图文、测试信号等，同时当电子束从最底部回到最上部来开始扫描下一幅图像还需要一些时间。

去掉这些我们“看不到”的行数，我们看到的一幅画面实际上最多由576行组成。

这也是PAL制的最高垂直分辨率。

更进一步，由于显像的原因和人的视觉特性，这576行只是理论上的分辨率而已。

第二章液晶电视基础知识一、电视接口二、电视常见概念三、电视分类及其特点四、液晶电视面板（一）液晶面板来源目前全球五大液晶面板生产商，夏普、S-LCD （索尼与三星合资组建）、LPL （LG 与飞利浦合资组建）、台湾的友达和奇美。

（二）液晶面板分类介绍液晶面板是液晶电视最重要的组成部分之一，成本占电视整体成本的70-80%。

目前市场上最常见的液晶面板技术共4种：TN 面板、VA 类、ASV 面板和IPS 面板。

（三）面板分类介绍：奇美（CMO）夏普CPA 三星（S-LCD）LG（LG Display） IPS-α友达（AUO）（四）液晶面板中常见问题及误区1、通常顾客在选择液晶电视时，可能会碰到亮点、暗点的问题，那么什么是亮点，暗点呢？亮暗点判断，即将“亮度”参数调至最高100或者最低0的状态，亮点是当设定屏幕显示的画面全黑时，屏幕上所显示的红、绿、蓝光点；暗点是当设定屏幕显示的画面全白或为同一颜色时，屏幕上不显示颜色的点。

实际上液晶面板的判别不仅在于亮点、暗点的多少上，可视角度的区别也是评定的主要依据，厂商要根据这些产品指标的综合评定，才能把液晶评分为A级、B级、C级，并会以此为依据对产品定价，其中A级屏和B级屏必须用专用的仪器去测试，肉眼很难判别。

A级：3个坏点以下，其中亮点不超过一个，且亮点不在屏幕中央区内。

B级：3个坏点以下，其中亮点不超过二个，且亮点不在屏幕中央区内。

2、误区如下：误区一台湾屏比日本屏、韩国屏差面板的好坏并非单由面板产地来决定，没有任何权威机构敢断言其中一家厂商的面板一定优于其余各家。

台湾奇美、友达也拥有部分夏普面板生产技术。

误区二面板代数越高越好液晶屏幕划分出来的第几代概念并不能说明面板的技术高低，只是各代面板的基板面积不同，适合生产切割出来的屏幕尺寸不同而已。

例如，三星和索尼合资的S-LCD的第七代线玻璃基板规格为1870×2200mm，可以切割成八块40英寸，或者六块46英寸，或者三块52英寸的液晶面板。
