液晶电视中的元器件基础知识

液晶电视机工作原理液晶电视机作为现代家庭娱乐的重要组成部分，已经成为家庭中不可或缺的电子产品。

那么，它是如何工作的呢？本文将详细介绍液晶电视机的工作原理。

一、液晶电视机的构成液晶电视机由多个核心部件组成，主要包括背光源、液晶面板、电路驱动器以及控制器等。

这些部件密切配合，共同实现液晶电视机的正常工作。

1. 背光源液晶电视机的背光源是其工作的重要组成部分，主要用于提供背光照射液晶面板。

目前常用的背光源有冷阴极灯管（CCFL）和发光二极管（LED）两种类型。

其中，LED背光源由于其高亮度、能耗低等优势逐渐取代了CCFL背光源成为主流。

2. 液晶面板液晶面板是液晶电视机的核心部件，一般采用薄膜晶体管液晶面板（TFT-LCD）技术。

液晶面板由红、绿、蓝三个基色像素组成，经过背光源的照射后，液晶分子按照电场的激励程度进行调节，从而实现图像的显示。

3. 电路驱动器电路驱动器是控制液晶面板的关键部件，主要负责向液晶面板提供所需的信号和电力供应。

电路驱动器根据输入的视频信号，将信号分解为红、绿、蓝三个基色的电压，并传输给液晶面板上对应的像素点，从而控制像素的亮度和颜色。

4. 控制器控制器是液晶电视机中的大脑，负责接收用户的指令并将其转化为具体的操作。

控制器也可以接收外部信号源，如DVD播放器、游戏机等，并将其转化为视频信号，通过电路驱动器控制像素的显示。

二、液晶电视机的工作原理液晶电视机的工作原理涉及到光、电、液晶等多个领域的知识。

下面将从图像显示的过程来详细介绍液晶电视机的工作原理。

1. 光的传输液晶电视机的背光源发出的光通过液晶面板传输，而液晶面板则根据电场的激励程度控制光的传输。

液晶是一种介于固体和液体之间的物质，其分子有规则排列的结构。

液晶通电后，电场会改变液晶分子排列的方式，从而控制光的通过程度。

2. 像素控制液晶面板上的每个像素点都由红、绿、蓝三个基色的液晶小单元组成。

当电路驱动器提供相应的电压信号时，液晶分子排列的方式会发生变化，光的通过程度也会随之改变。

液晶电视的基本组成液晶电视的组成一般是液晶屏，机壳，主板，电源板，遥控接收板，按键板，喇叭，120Hz转接板，背光板(高压板)遥控器，所有连接线。

1、主板组件主板组件是液晶电视中信号处理的核心部分，在系统控制电路的作用下承担着将外接输入信号转换为统一的液晶显示屏所能识别的数字信号的任务。

输入接口一般有：RF(TV电视)射频信号，CVBS(AV)复合视频信号，S-VIDEO(S端子)，YPBPR分量视频，VGA(PC电脑)，HDMI，USB，CI卡输出接口：耳机，Coaxial(同轴),可扩展：DVD2、电源组件电源组件就是供电了，作用就是将220V(90V-260V)市电转换成稳定的直流电压，用于整其他电路(主板，背光板，高压板等)的工作电压。

液晶电源通常有+5V，+12V，+24V三组电压输出。

电源板和主板的关系是独立的，由主板控制。

所谓独立就是电源启动进入待机工作状态，不需要外部电路进行控制，只需要给电源板通电，电源板中的部分电路就会进入待机工作状态。

向主板输出+5电压(5VSTB)作为主板控制电路待机时的电源电压。

所谓受控制就是电源板能否从待机状态进入正常工作状态，完全受控于主板给出开机/待机控制电压是否正常。

3、按键板组件键盘组件通常由七个功能键组成。

用户可以通过该组件方便地操作液晶电视。

4、遥控接收板组件(IR BOARD)遥控接收板组件由工作指示灯和遥控接收头组成。

用户可以通过该组件使用遥控器方便地操作液晶电视并了解液晶电视的工作状态。

5、扬声器组件(喇叭)扬声器的功能是将电信号转换成声音。

纸盆扬声器通常用在电视机上锥形扬声器由永磁体、支架、定心支架、铜线音圈和振动模式折叠环锥形锥体组成。

电视机上一般采用全音喇叭(宽频喇叭)，F0=150Hz到20KHz，一般是用8欧10W到8欧15W功率的喇叭。

6、120Hz转接板120Hz转接板的作用是将主板给出的60Hz信号转换成120Hz 信号。

液晶电视主板原理液晶电视主板是指控制液晶电视各种功能的核心部件，它负责接收信号、解码、处理图像和声音等任务。

下面将详细介绍液晶电视主板的原理。

液晶电视主板是由很多电子元件组成的复杂电路板，封装在电视外壳内部。

它包含了处理中央处理器（CPU）、图像处理单元、音频处理单元、输入输出接口、存储单元以及其他关键电子组件。

主板的作用是接收来自各种信号源的信号，并将其转换为可显示的图像和声音。

首先，液晶电视主板的中央处理器（CPU）是整个电视的控制中枢，负责处理各种操作和计算任务。

它使用高速时钟来执行指定的指令，并控制其他电子元件的工作。

中央处理器的性能决定了电视的响应速度和图像处理能力。

图像处理单元是液晶电视主板中的另一个重要组成部分，用于处理输入的图像信号。

它负责对输入图像进行分析、解码和转换，以便能够显示在液晶屏幕上。

图像处理单元还提供了一系列的图像增强功能，例如亮度调节、对比度增强、色彩校准和降噪等。

这些功能可以提高图像的质量，使观看体验更加清晰和逼真。

音频处理单元是液晶电视主板上的另一个重要组成部分，负责处理音频信号。

它接收从音频输入源传入的音频信号，并进行解码和混音处理。

音频处理单元还能提供多种音效模式和音调调节功能，以使声音的音质更加出色。

液晶电视主板还提供了多种输入输出接口，以连接外部设备和电视。

最常见的接口包括HDMI接口、USB接口、VGA接口和音频输入输出接口。

这些接口使用户可以连接电脑、DVD播放机、音频设备和游戏机等外部设备，并将它们的输出信号显示在液晶电视上。

存储单元是液晶电视主板上的一个重要部分，用于存储系统的软件和数据。

它通常包括固态存储器，如闪存或电子闪存。

这些存储器可以读取和写入数据，并且具有较快的读取速度。

存储单元还可以存储用户的设置和频道信息，以便在断电后仍然能够保持。

此外，液晶电视主板还包含其他一些关键电子组件，如电源管理单元、扫描驱动器和逆变器等。

电源管理单元负责供电和电源管理，并确保稳定和高效的电能传输。

液晶电视原理与构成详细讲解液晶电视，这个家里常见的大家伙，简直是现代科技的奇迹呀！想想看，几年前我们还在为那笨重的CRT电视发愁，现在只需一台薄薄的液晶电视，就能把整个客厅的颜值提升不少，真的是有种一秒钟穿越到未来的感觉。

不过，今天我们就来聊聊液晶电视的原理和构成，顺便给大家普及一下这方面的小知识，谁知道呢，说不定哪天你在聚会时能侃侃而谈，赢得朋友们的赞叹！1. 液晶电视的工作原理首先，液晶电视的工作原理其实挺简单的，咱们可以把它分成几个步骤。

首先，液晶电视的核心就是“液晶”。

顾名思义，液晶是一种既有液体又有晶体特性的物质。

听起来是不是有点深奥？别担心，咱们慢慢来！液晶在没有电的时候，分子是无序的，光线可以自由穿过，但当你给它通电时，哇！这些小分子就开始排成队，变得有序起来，这时候光线就被控制住了。

1.1 背光源接下来，我们得说说背光源。

液晶本身是不发光的，所以它需要一个背光源来照亮画面。

通常我们用的是LED灯，这种灯亮度高、耗电低，而且还能节省空间。

想象一下，背光源就像是一颗颗小星星，悄悄在屏幕后面闪烁，为我们的画面提供明亮的光芒。

1.2 色彩过滤好啦，背光准备好了，接下来就是颜色的游戏了！液晶电视里还有三个基本颜色的滤光片——红、绿、蓝。

这三种颜色就像是调色盘中的颜料，搭配得当，才能调出五彩斑斓的画面。

当光线经过这些滤光片时，液晶屏就开始显现出各种各样的色彩，让你在家也能享受到电影院般的视觉盛宴。

2. 液晶电视的构成说完了原理，咱们来看看液晶电视的构成，听起来复杂，其实没那么难理解。

2.1 显示面板液晶电视的显示面板是最重要的部分，直接影响到观看体验。

面板上那一层层液晶分子，就像是小小的卫兵，守护着你的视界。

一般来说，面板分为IPS和VA两种。

IPS 屏幕色彩鲜艳、可视角度广，但价格稍贵；而VA屏幕对比度高，黑色表现更好，但视角就差了一点。

你根据自己的需求来选择就好，反正每种都有它的优势嘛！2.2 主板与电源主板是液晶电视的“大脑”，控制着所有的操作和显示。

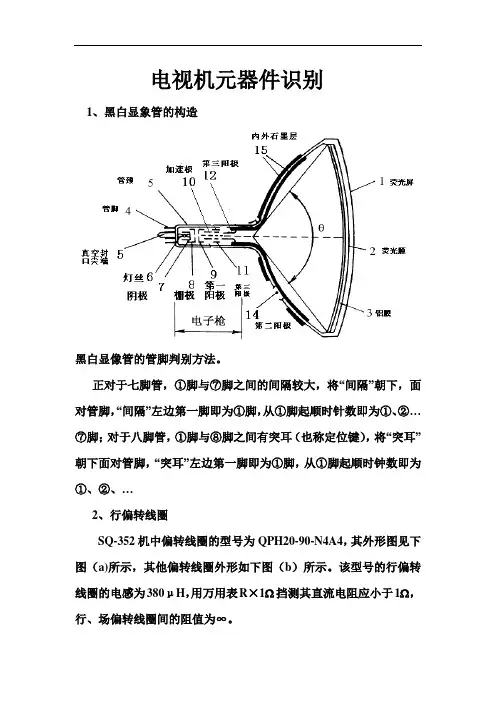

电视机元器件识别
1、黑白显象管的构造
黑白显像管的管脚判别方法。

正对于七脚管，①脚与⑦脚之间的间隔较大，将“间隔”朝下，面对管脚，“间隔”左边第一脚即为①脚，从①脚起顺时针数即为①、②…
⑦脚；对于八脚管，①脚与⑧脚之间有突耳（也称定位键），将“突耳”朝下面对管脚，“突耳”左边第一脚即为①脚，从①脚起顺时钟数即为
①、②、…
2、行偏转线圈
SQ-352机中偏转线圈的型号为QPH20-90-N4A4，其外形图见下图（a)所示，其他偏转线圈外形如下图（b）所示。

该型号的行偏转线圈的电感为380μH，用万用表R×1Ω挡测其直流电阻应小于1Ω，行、场偏转线圈间的阻值为∞。

3、行输出变压器
SQ-352机中采用BSH-14系列一体化行输出变压器，其外形图见下图（a）所示。

一体化行输出的骨架和壳体采用阻燃的工程塑料，绝缘性能和机械强度均很好，耐热且不易老化，故障率相对分立式行输出变压器少些。

4、陶瓷滤波器
所示SQ-352黑白电视机中陶瓷滤波器的型号为LT6.5M01，其外形图如下图（左）所示。

对陶瓷滤波器的检测，可用万用表进行粗略检测。

用R×10k 挡测①、②、③脚间的阻值均应为无穷大，若需对该滤波器进行较准确检测，可用BT-3扫频仪对其幅频特性进行
检测，其方法如图下图（中）所示，其幅频特性曲线如下图（右）。

5、声表面波滤波器。

液晶显示器主要的部件和参数解释(1)液晶面板液晶面板是液晶显示器的主要组件，占去了液晶显示近80%的成本。

目前世界上拥有面板制造技术的厂家并不多，只有SHARP（夏普）、SANYO（三洋）、三星、LG-Philips、台湾的友达等厂商拥有核心技术，大多数液晶显示器都是用它们的面板来组装生产的。

面板的质量和身价目前分为三档：日本的三洋、夏普属于一档，多被采用在高端的产品上，如：sony,优派，纯净界等,价格也相对高昂；韩国的三星、LG 与Philips属于二级，多数使用在搭配品牌机出售的显示器上；友达等台湾厂商则属于第三档，也是低端液晶经常采用的面板。

(2)坏点所谓的坏点是液晶面板上，不能正常显示像素点的统称。

液晶面板是由众多显示点组成，靠每个显示点上的液晶物质在电信号控制下改变透光同状态完成的。

在1024×768分辨率下，液晶板共有786432个显示点，如此多的点很难完全保证个别会出现问题。

但以目前技术水平来看如果将有坏点的液晶面板报废，相信液晶显示也只能是橱窗中的天价商品了，因此，坏点的多少成为了面板的分级时的主要据。

厂商一般会避开坏点分割液晶板，把没有坏点或者极少坏点的液晶面板以较高的价格出售，而坏点数目比较多的则低价卖给小厂生产成廉价的产品。

目前主要的分级标准为：面板厂商标准：韩系厂商，3个以下为A级日系厂商，5个以下为A级台系厂商，8个以下为A级主流液晶显示器品牌准：AA级：无任何坏点的LCD显示器为AA级。

A级：3个坏点以下，其中亮点不超过一个，且亮点不在屏幕中央区内。

B级：3个坏点以下，其中亮点不超过二个，且亮点不在屏幕中央区内。

(3)关键指标：对比度液晶面板制造时选用的控制IC、滤光片和定向膜等配件，与面板的对比度有关，对一般用户而言，对比度能够达到350:1就足够了，但在专业领域这样的对比度平还不能满足用户的需求。

相对CRT显示器轻易达到500：1甚至更高的对比度而言。

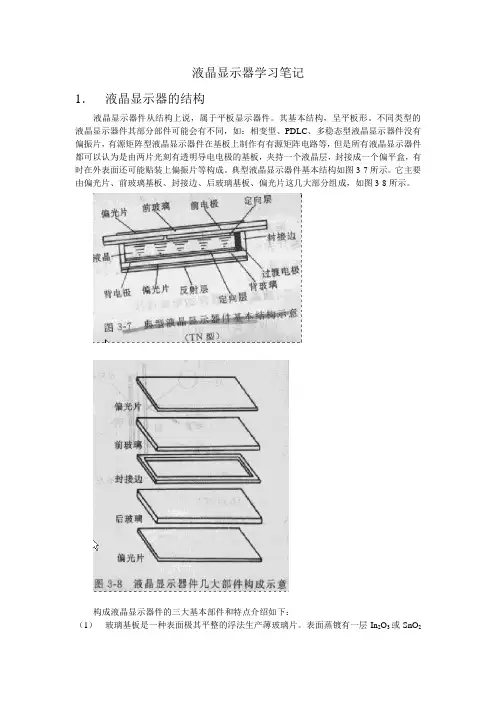

液晶显示器学习笔记1．液晶显示器的结构液晶显示器件从结构上说，属于平板显示器件。

其基本结构，呈平板形。

不同类型的液晶显示器件其部分部件可能会有不同，如：相变型、PDLC、多稳态型液晶显示器件没有偏振片，有源矩阵型液晶显示器件在基板上制作有有源矩阵电路等，但是所有液晶显示器件都可以认为是由两片光刻有透明导电电极的基板，夹持一个液晶层，封接成一个偏平盒，有时在外表面还可能贴装上偏振片等构成。

典型液晶显示器件基本结构如图3-7所示。

它主要由偏光片、前玻璃基板、封接边、后玻璃基板、偏光片这几大部分组成，如图3-8所示。

构成液晶显示器件的三大基本部件和特点介绍如下：（1）玻璃基板是一种表面极其平整的浮法生产薄玻璃片。

表面蒸镀有一层In2O3或SnO2透明导电层，即ITO膜层。

经光刻加工制成透明导电图形。

这些图形由像素图形和外引线图形组成。

因此，外引线不能进行传统的锡焊，只能通过导电橡胶条或导电胶带等进行连接。

如果划伤、割断或腐蚀，则会造成器件报废。

（2）液晶材料是液晶显示器的主体。

不同器件所用液晶材料不同，液晶材料大都是由几种乃至十几种单体液晶材料混合而成。

每种液晶材料都有自己固定的清亮点T L和结晶点Ts。

因此也要求每种液晶显示器件必须使用和保存在Ts~T L之间的一定温度范围内，如果使用或保存温度过低，结晶会破坏液晶显示器件的定向层；而温度过高，液晶会失去液晶态，也就失去了液晶显示器件的功能。

（3）偏振片又称偏光片，由塑料膜材料制成。

涂有一层光学压敏胶，可以贴在液晶盒的表面。

前偏振片表面还有一保护膜，使用时应揭去，偏振片怕高温、高湿条件下会使其退偏振或起泡。

2．液晶显示器的工作原理目前使用的最普遍的是扭曲向列TFT液晶显示器（Twisted Nematic TFT LCD），TFT就是“Thin Film Transistor”的简称，一般代指薄膜液晶显示器，而实际上指的是薄膜晶体管（矩阵）——可以“主动的”对屏幕上的各个独立的象素进行控制，这也就是所谓的主动矩阵TFT（active matrix TFT）的来历。

电子小设计液晶显示屏幕元器件基础知识LCD12864点阵型液晶介绍LCD12864点阵型液晶简介：12864是一种图形点阵液晶显示器,它主要由行驱动器/列驱动器及128×64全点阵液晶显示器组成。

可完成图形显示，也可以显示8×4个(16×16点阵)汉字。

LCD12864点阵型液晶实物LCD12864 引脚介绍：管脚号管脚名称LEVER 管脚功能描述1 VSS 0 电源地2 VDD 5.0V 电源电压3 V0 - 液晶显示器驱动电压4 D/I(RS) H/L D/I=“H”，表示DB7∽DB0为显示数据D/I=“L”，表示DB7∽DB0为显示指令数据5 R/W H/L R/W=“H”，E=“H”数据被读到DB7∽DB0R/W=“L”，E=“H→L”数据被写到IR或DR6 E H/L R/W=“L”，E信号下降沿锁存DB7∽DB0R/W=“H”，E=“H”DDRAM数据读到DB7∽DB07 DB0 H/L 数据线8 DB1 H/L 数据线9 DB2 H/L 数据线10 DB3 H/L 数据线11 DB4 H/L 数据线12 DB5 H/L 数据线13 DB6 H/L 数据线14 DB7 H/L 数据线15 CS1 H/L H:选择芯片(右半屏)信号16 CS2 H/L H:选择芯片(左半屏)信号17 RET H/L 复位信号,低电平复位18 VOUT -10V LCD驱动负电压19 LED - LED背光板电源20 LED- - LED背光板电源LCD12864液晶屏幕原理图：LCD12864液晶屏幕原理图LCD12864液晶屏幕驱动程序：//12864液晶操作口sbit rs = P1^0;sbit rw = P1^1;sbit en = P1^2;/*******12864驱动程序************///===========液晶写指令========== void writecommand(uchar command){checkbusy();rs=0;rw=0;en=1;P0=command; //液晶数据线P0en=0;}//============液晶写数据============ void writedata(uchar date){checkbusy();rs=1;rw=0;en=1;P0=date;en=0;}//=========液晶设置==========void lcdset(void){writecommand(0x30); //基本指令集writecommand(0x01); //清屏，DDRAM的地址归零writecommand(0x02); //地址归位writecommand(0x0c); //显示开，光标关，反白关writecommand(0x06); //DDRAM地址加1}//=========设置光标===========void cursor(uchar y,uchar x){uchar command = 0x80;writecommand(0x0f);//开光标闪烁if( y == 2)y = 3;else if(y == 3)y = 2;command |= (y-1) << 3;command = (x-1);writecommand(command);}//========字符显示=======void display(uchar y, uchar x, uchar *p){switch (y){case 1:writecommand(0x7f x); break; //液晶第一行case 2:writecommand(0x8f x); break; //0x90 (x-1) case 3:writecommand(0x87 x);break;case 4:writecommand(0x97 x);break;default:break;}while(*p)writedata(*p );}//=========显示数字=======void displayNumber(uchar y,uchar x,uchar number) {switch (number){//引号内数字为中文全角输入占据一个汉字位置case 0:display(y,x,'０');break;case 1:display(y,x,'１');break;case 2:display(y,x,'２');break;case 3:display(y,x,'３');break;case 4:display(y,x,'４');break;case 5:display(y,x,'５');break;case 6:display(y,x,'６');break;case 7:display(y,x,'７');break;case 8:display(y,x,'８');break;case 9:display(y,x,'９');break;default:break;}}void displaytime0(void) //静态数据{display(1, 2, '智能作息系统');display(2, 3, '年');display(2, 6, '月');display(3, 1, '星期');display(3, 8, '℃');display(4, 3, '－'); //全角输入display(4, 6, '－');}/*******12864主程序调用************/lcdset();delay(1000);lcdset(); //调用两次可以解决上电后液晶不能自动复位问题/*显示版本信息*/display(1,3,'welcome!');display(2,2,'智能作息系统');display(3,3,'版本1.0');display(4,1,'制作人: 马云');writecommand(0x01); //清屏LCD12864液晶屏幕显示效果：LCD12864液晶屏幕显示效果。

电视原理知识点总结一、电视机的基本构造电视机是由电子管和电子器件、高频电路和视频放大器、视频处理器与扫描电路、画面输出接口、音频电路等部分组成的。

1. 电子管和电子器件电视机面板上常见的电子器件有显像管、探¢管、三极管、场效应管和光电器件等。

其中，显像管是电视机的核心部件，负责显示图像。

探¢管则用于接收和转换电视信号。

2. 高频电路和视频放大器电视机中的高频电路负责接收、处理和放大电视信号，确保信号能够正常传输。

视频放大器负责信号的放大和处理。

3. 视频处理器与扫描电路视频处理器对电视信号进行处理和解码，然后将信号传递给扫描电路。

扫描电路控制显像管的扫描，将接收到的信号转换为图像显示。

4. 画面输出接口画面输出接口将电视信号转换为可视的图像，供用户观看。

5. 音频电路音频电路负责接收、处理和放大电视信号的声音部分，然后输出声音。

二、电视信号的传输和显示电视信号的传输和显示是电视机工作的关键环节，它包括信号的生成、传输和显示三个阶段。

1. 电视信号的生成电视信号一般由图像信号和声音信号组成。

图像信号是通过摄像器件获取到的图像信息，经过处理后生成；声音信号则经过音频部分处理生成。

这两种信号通过调制器和混频器，被合成为一个完整的电视信号。

2. 电视信号的传输电视信号一般通过天线、有线电视网络等途径传输到电视机，然后进入视频处理器进行解码和处理，最终显示在屏幕上。

在有线电视网络中，电视信号可以通过同轴电缆或光纤传输。

3. 电视信号的显示在电视屏幕上显示的电视信号，是通过控制显像管的扫描来实现的。

首先，电视信号被解码，然后传递到扫描电路，控制显示屏上的每一个像素点。

扫描的过程是从上到下，从左到右进行的，通过改变显像管的亮度，将图像显示在屏幕上。

声音信号也会通过音频电路处理并输出声音。

三、电视色彩的原理电视色彩的原理主要包括色彩的合成、色彩的分解和色彩的显示。

1. 色彩的合成电视信号中色彩的合成主要通过三基色红、绿、蓝的合成来实现。
