第二章信道信号传输必须经过信道。
信道是任何一个通信系统必不可少的组成部分,信道特性将直接影响通信的质量。
研究信道和噪声的目的是为了提高传输的有效性和可靠性。
2.1 信道的定义和分类它可以分为狭义信道和广义信道。
1.狭义信道:仅只信号的传输媒质。
例如架空明线、电缆、光纤、波导、电磁波等等。
2.广义信道:除了传输媒介外,还包括有关的部件和电路,如天线与馈线、功率放大器、滤波器、混频器、调制器与解调器等等。
在模拟通信系统中,主要是研究调制和解调的基本原理,其传输信道可以用调制信道来定义。
调制信道的范围是从调制器的输出端到解调器的输入端。
在数字通信系统中,我们用编码信道来定义。
编码信道的范围是从编码器的输出端至译码器的输入端。
调制信道和编码信道的划分如图所示。
无论何种信道,传输媒质是主要的。
通信质量的好坏,主要取决于传输媒质的特性。
2.2 信道模型一、 信道模型1.调制信道模型 调制信道具有以下特性:(1) 它们具有一对(或多对)输入端和一对(或多对)输出端。
(2) 绝大多数的信道是线性的,即满足叠加原理。
(3) 信道具有衰减(或增益)频率特性和相移(或延时)频率特性。
(4) 即使没有信号输入,在信道的输出端仍有一定的功率输出(噪声)。
因此,调制信道可以看成一个输出端叠加有噪声的时变线性网络,如图所示。
网络的输入与输出之间的关系可以表示为,式中,e i (t)是输入的已调信号,e 0(t)是信道的输出,n(t)为加性噪声(或称加性干扰),它与e i (t)不发生依赖关系。
f [e i (t)]由网络的特性确定,它表示信号通过网络时,输出信号与输入信号之间建立的某种函数关系。
作为数学上的一种简洁,令f[e i (t)]=k(t)*e i (t)。
其中,k(t)依赖于网络特性,它对e i (t)来说是一种乘性干扰。
因此上式可以写成)()()()()]([)(t n t e t K t n t e f t e +=+=e i)(])([)(0t n t e f t e i +=讨论:(1)调制信道对信号的干扰有两种:乘性干扰k(t)和加性干扰n(t)。

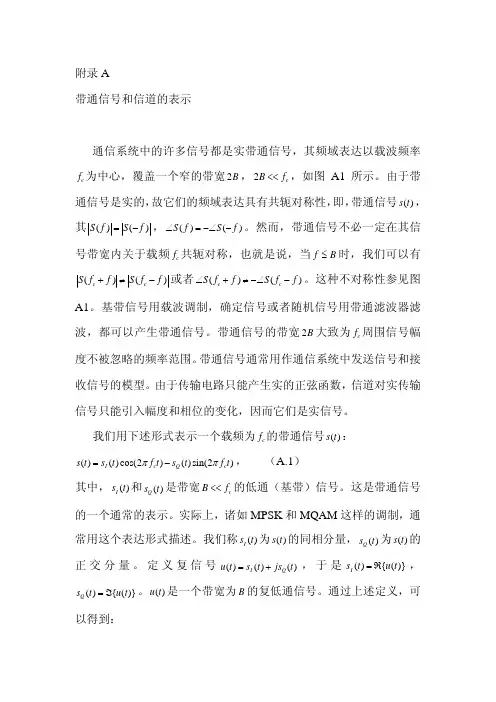

附录A带通信号和信道的表示通信系统中的许多信号都是实带通信号,其频域表达以载波频率c f 为中心,覆盖一个窄的带宽2B ,2c B f <<,如图A1所示。
由于带通信号是实的,故它们的频域表达具有共轭对称性,即,带通信号,其()s t ()()S f S f =−,。
然而,带通信号不必一定在其信号带宽内关于载频()()S f S f ∠=−∠−c f 共轭对称,也就是说,当f B ≤时,我们可以有()(c c S f f S f f +≠−))c 或者。
这种不对称性参见图A1。
基带信号用载波调制,确定信号或者随机信号用带通滤波器滤波,都可以产生带通信号。
带通信号的带宽()(c S f f S f f ∠+≠−∠−2B 大致为c f 周围信号幅度不被忽略的频率范围。
带通信号通常用作通信系统中发送信号和接收信号的模型。
由于传输电路只能产生实的正弦函数,信道对实传输信号只能引入幅度和相位的变化,因而它们是实信号。
我们用下述形式表示一个载频为c f 的带通信号:()s t ()()cos(2)()sin(2)I c Q s t s t f t s t f t c ππ=−, (A.1)其中,和是带宽()I s t ()Q s t c B f <<的低通(基带)信号。
这是带通信号的一个通常的表示。
实际上,诸如MPSK 和MQAM 这样的调制,通常用这个表达形式描述。
我们称为的同相分量,为的正交分量。
定义复信号()I s t ()s t ()Q s t ()s t ()()()I Q u t s t js t =+,于是,。
是一个带宽为(){()}I s t u t =ℜ(){()}Q s t u t =ℑ()u t B 的复低通信号。
通过上述定义,可以得到:2(){()}cos(2){()}sin(2){()}c j f t c c s t u t f t u t f t u t e πππ=ℜ−ℑ=ℜ (A.2)方程右边的表达式,称为带通信号的复数低通表达,基带信号称为的等效低通信号或者复包络。

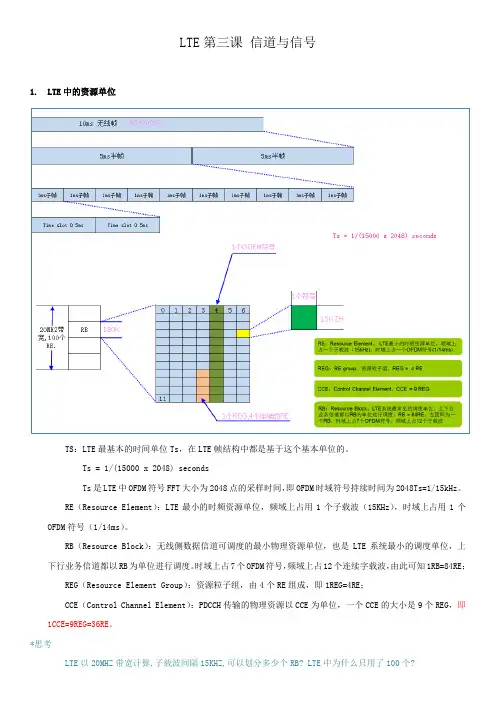

5g中的信道和信号-回复5G中的信道和信号作为下一代移动通信技术的代表,5G通信系统在无线通信领域带来了巨大的革新。
在5G中,信道和信号是关键要素之一,它们在实现高速、高质量的无线通信中发挥着重要作用。
本文将一步一步回答有关5G中的信道和信号的问题。
1. 什么是信道?信道是指无线通信中的信息传输介质,包括空气介质和传输设备。
在5G中,信道是无线通信系统中传输数据的媒介,负责将发送方发送的信号传输给接收方。
2. 5G中有哪些常见的信道类型?5G中常见的信道类型包括下行信道和上行信道。
下行信道是从基站发送到终端设备的信道,用于传输各种数据和媒体内容。
上行信道是从终端设备发送到基站的信道,用于上传用户数据和进行反馈。
3. 5G信道中的多天线技术有何作用?多天线技术是5G中的重要技术之一,它通过在发送和接收设备上使用多个天线来增强无线信号的传输效果。
多天线技术可以提高无线传输速率、信号覆盖范围和抗干扰能力,从而提升用户的通信体验。
4. 5G信号中的毫米波是什么?在5G中,毫米波是一种高频段的无线信号,其频率通常在30 GHz 到300 GHz之间。
相比传统的微波信号,毫米波信号具有更高的频率和更宽的频谱,可以支持更高的数据传输速率。
然而,毫米波信号的传输距离相对较短,容易受到障碍物的阻挡。
5. 5G中的波束赋形技术有何意义?波束赋形技术是5G中的一项关键技术,它通过对信号进行定向发射和接收,将无线能量集中在用户所在的方向上。
这种技术可以提高传输速率和信号质量,并减少与其他用户之间的干扰,从而为用户提供更稳定、更高效的网络连接。
6. 5G信号中的大规模天线阵列有何优势?大规模天线阵列是5G中的另一项重要技术,它通过在基站和终端设备上使用大量的天线来实现多天线通信。
大规模天线阵列可以实现更精确的波束赋形和更高的信号增益,提供更广阔的信号覆盖范围和更高的数据传输速率。
7. 5G中的小区间干扰如何解决?在5G中,小区间干扰是一个较为普遍的问题,指不同小区之间的频率相互干扰的现象。
