搬运(handin____arrying)——在同一场所内，对物品进展程度挪动为主的物流作业。

装卸(loadingunloading)——指物品在指定地点以人力或机械装入或卸下。

(二)物料搬运的作用和特点1、作用——物料搬运在消费领域各个环境起着互相联结与转换的衔接作用。

(1)在物流活动转换中起承上启下的联结作用(2)在物流本钱中占有重要地位(占运费的20-30%)(3)是进步物流系统效率的关键(物流系统化的瓶颈)2、特点：(1)具有“伴生”(伴随消费)和“起讫”性(2)具有“保障”和“效劳”性(3)具有“闸门”和“咽喉”作用(4)具有作业的“平衡性”和“稳定性”(三)物料搬运的活性理论1、搬运的活性——物料存放状态对搬运作业的难易程度;2、搬运活性指数最根本的活性是程度最低的散放状态，规定其指数为0。

对此状态每增加一次必要的操作，或者于此操作后的一样状态，其物品的搬运活性指数加上3、活性程度的最高的状态活性指数为4、物料搬运的要素及条件1、物料搬运的要素(1)劳动力——操作人员;(2)劳开工具——装卸搬运设备及设施;(3)货物(劳动对象)——物料(4)工艺(劳动方法)(5)信息管理——控制系统2、决定物料搬运方法的条件(1)外部条件货物、装卸作业种类、数量、运输设备、设施内部条件货物状态、作业动作、装卸机械、工作人员(四)物料搬运的单元化和标准化1、单元化(集装单元化)——单元化是将不同状态和大小的物品，集装成一个搬运单元，便于搬运作业。

单元装卸(unit loading and unloading)用托盘、容器或包装物将小件或散装物品集成一定重量或体积的组合件，以便利用机械进展作业的装卸方式。

设施规划与物流分析物料搬运系统设计

设施规划与物流分析物料搬运系统设计

2023《设施规划与物流分析物料搬运系统设计》CATALOGUE目录•设施规划概述•物流分析•物料搬运系统设计•设施规划与物流分析物料搬运系统设计的结合•案例分析与应用01设施规划概述设施规划是企业或组织为了满足生产、运营和发展的需求，对土地、空间、建筑、设备等资源进行合理规划、布局和设计的活动。

定义设施规划的目标是提高企业或组织的运营效率、降低成本、提高产能和减少浪费。

目标设施规划的定义与目标设施规划的重要性合理的设施规划能够减少物料搬运距离，提高生产流程的连续性和流畅性，从而提高生产效率。

提高生产效率降低成本提高产品质量提高企业竞争力设施规划能够合理利用资源，减少土地、设备和人员的浪费，从而降低成本。

合理的设施规划能够减少生产过程中的错误和浪费，从而提高产品质量。

有效的设施规划能够提高企业的生产效率和产品质量，从而增强企业的竞争力。

需求分析了解企业或组织的生产、运营和发展需求，明确设施规划的目标和要求。

收集与企业或组织相关的资料，包括土地、建筑物、设备、人员等资源的信息。

根据需求分析和资料收集的结果，制定多个设施规划方案。

对制定的方案进行评估和比较，选择最优的方案。

实施所选方案，并对实施过程进行监控和调整。

设施规划的步骤与要点收集资料评估与选择实施与执行制定方案02物流分析定义物流分析是对物料、信息、资金等流动进行规划、协调和控制的过程。

它旨在优化从供应商到客户的整个供应链，提高效率和降低成本。

目标物流分析的主要目标是实现物流系统的最优化，以满足客户需求，同时提高效率和降低成本。

它通过对运输、仓储、库存管理等环节进行分析，制定合理的物流策略和方案。

物流分析的定义与目标1物流分析的重要性23通过物流分析，企业可以优化运输、仓储等环节，减少时间和成本浪费，提高整体效率。

提高效率合理的物流分析可以帮助企业降低运输和库存成本，从而降低整个供应链的成本。

降低成本有效的物流分析可以使企业更好地满足客户需求，提高客户满意度，从而增强竞争力。

物料搬运系统分析(1)

物料搬运系统分析(1)

物料搬运系统分析(1)随着现代化仓储管理的需求不断增长，物流行业的物料搬运系统已经成为企业物流运营的核心组成部分。

物料搬运系统是指在仓库内部，通过各种设备和技术手段对物流过程进行控制和管理，以提高物流效率和准确度，减少物料损失和人力成本。

一、物料搬运系统的组成物料搬运系统主要由输送设备、存储设备、拣选设备、配送设备等组成，其中输送设备是物料搬运系统的核心部分，包括传送带、轨道车等自动输送设备和手动输送工具等。

二、输送设备的分类根据不同的目的和物料种类，输送设备可以分为重力式输送设备、机械式输送设备和气动式输送设备等几种不同类型。

1、重力式输送设备：适用于输送物料比较简单的场景，使用重力原理进行传输，常见的有滑道、滚筒等。

2、机械式输送设备：适用于输送物料更加复杂和需要高效精准的场景，包括传送带、链式输送器、管道输送系统等等。

3、气动式输送设备：适用于输送粉体类物料，利用空压机将物料通过管道输送到指定位置。

三、物料拣选系统物料拣选系统包括自动化拣选系统和人工拣选系统。

通过使用物料管理软件和自动化设备，物料拣选系统能够实现物料拣选、分类、装箱、卸货等操作，能够大幅提高物流效率，缩短物流周期。

四、物料存储系统物料存储系统对于物流运营的高效性非常重要。

物料存储系统包括静态存储设备和动态存储设备。

其中，静态存储设备包括货架、抽屉柜、托盘等设备，动态存储设备包括立体仓库、流利式货架等设备。

不同种类的物料需要不同的存储设备，以达到最佳的存储效果。

五、物料搬运系统的优点物料搬运系统的优点主要表现在以下几个方面：1、提高物流效率，缩短物流周期。

2、减少人员操作，降低人力成本。

3、减少物料损失，避免物料浪费。

4、提高物料存取效率，优化库存管理。

5、减少错误率，提高物流准确度。

综上所述，物料搬运系统是现代化物流管理的重要组成部分。

合理的物料搬运系统在运营中能够提高企业物流的效率和准确度，同时也能减少人力成本和物料损失的发生，有利于企业的长期发展和竞争优势的提升。

物料搬运系统的案例分析-精选文档

物料搬运系统的案例分析-精选文档
一、物料分类：
物 料 类 别 成 品 机 加 工 半 成 品 冲 压 件 、 焊 接 件 、 油 漆 件 柴 油 机 轮 胎 、 橡 胶 件 金 属 板 材 外 构 件 木 材 、 配 件 代 号 a b c d e f g h 当 量 系 数 4 1 2、 3、 4 3 2 0 2
二、绘制流程图和搬运活动一览表。
(3)流程分析。 首先，绘制反映该车间布置情况的平面图， 对主要工作设备 ( 热处理炉、油压校正机、检验站、清理设备、 酸冼池 ) 、储存地、转运车等进行编码，共编定 19 个物流设施。 根据 A、 B类物料工艺路线和物流设施编码绘制系统物流流程表。 根据该表绘制物流流程图所示，物流图和相关分析图省略。 (4)物流系统状态分析。 ①该车间物流交叉，迂回严重．其 中设施7、8、9、 10为连续式热处理炉，每天处理锻件几百吨， 主要工作量在 7、8、9三个炉上。处理后锻件的清理氧化皮工作 绝大部分在设施16酸洗部完成。由于风向等环境因素的约束，设 施 16 只能设在车间最西部。而轴 l 、轴 2 、轴 3 都需要从最东边的 转运车 3入成品库，造成物流迂回和混乱状态；②车间内大流量 物料搬运距离较长，两台天车工作繁忙，且互相干涉，影响效率； ③由于到料频繁，工件损失严重，且工作地不整，易产生工伤事 故；④工位器虽采用标准化料箱料架，但因无负责部门，维修管 理不善，损坏严重。根据物流流程图可计算流量矩阵和距离矩阵， 得到系统搬运工作量为56618.6t.m／年。流量-距离图的绘制和搬 运设备与容器选择对方案的改进与形成很重要。
3
3 15.3 51.7 15.3
4
30 40 20 30
12
90 612 1034 459
25
20 55 12 30
75

物料搬运系统

物料搬运系统

物料搬运系统物料搬运系统是一种用于自动化管理物料的设备，旨在提高生产效率和减轻工人的负担。

该系统通过使用机械臂、传感器和计算机控制软件等技术，实现对物料的智能化操作和调度。

物料搬运系统由以下几个关键组成部分构成：机械臂、传感器、计算机控制软件和物料储存区域。

机械臂是物料搬运系统的核心，它能够根据指令自动抓取、搬运和放置物料。

传感器用于感应物料的位置和数量，从而准确地控制机械臂的动作。

计算机控制软件负责接收、处理和执行指令，确保物料搬运系统的正常运行。

物料储存区域则用于存放和管理物料，以便机械臂能够快速、准确地获取所需物料。

物料搬运系统的工作原理是：首先，传感器会扫描物料储存区域，获取物料的位置和数量信息。

计算机控制软件根据生产计划和物料需求，制定搬运策略。

然后，机械臂会根据指令，自动抓取、搬运和放置物料。

在搬运过程中，传感器会实时监测物料位置的变化，并及时更新给计算机控制软件。

一旦完成搬运任务，机械臂会返回初始位置，等待下一次指令。

物料搬运系统的优势在于提高了生产效率和降低了人工成本。

相比于人工搬运，机械臂能够更快速、准确地完成物料搬运任务，并且能够持续工作而不会疲劳。

此外，物料搬运系统还能够减少人为错误和损失，提高工作安全性和稳定性。

然而，物料搬运系统也存在一些挑战。

首先，系统的实施和维护成本较高，需要投入大量的资金和技术。

其次，系统的稳定性和可靠性需要保证，以避免在生产过程中出现故障。

最后，物料搬运系统也需要与其他生产设备和系统进行有效地协调，以确保整个生产线的顺畅运行。

总之，物料搬运系统是一种自动化管理物料的设备，通过使用机械臂、传感器和计算机控制软件等技术，实现对物料的智能化操作和调度。

它能够提高生产效率、降低人工成本，并且能够减少人为错误和损失。

然而，物料搬运系统的实施和维护成本较高，需要保证系统的稳定性和可靠性，并与其他设备和系统进行有效协调。

物料搬运系统的应用范围十分广泛，适用于各种生产工艺和行业。

物料搬运系统设计课件(PPT 41张)

物料搬运系统设计课件(PPT 41张)

25
5.3 搬运系统分析与设计 —— 移动分析
(2) 移动分析方法：
第5章
流程分析法：每次只观察一类产品或物料， 并跟随其沿着整个生产过程收集资料，最后 编制流程图，该法适合物料品种很少的情况。 起止点分析法：两种做法 一是观察移动的起止点来收集资料，每次 分析一条路线，并绘制成搬运路线表。适 合路线数目不太多的情况。 二是对一个区域进行观察，收集运进运出 该区域的一切与物料有关的资料，并编制 成物料进出表。适合路线数目多的情况。
其他集装件作业法 机械作业法
按装卸设备作业特点：间歇作业（重程+空程），连续作业。
8
5.1 物料搬运
—— 搬运活性
第5章
一次物料搬运一般要完成装货、移动、卸货三个作业环节，最重要的
是提高搬运的活性，使装卸变得简单。 活性随物料存放状态不同，物料状态使其越容易进行搬运，则搬运活 性越高，反之则越低。
第5章
物料分类 根据物料的主要特征进行经验判断，以编制如表5-5所示 的程序： 的物料特征表，程序步骤：
列表标明所有物料的名称； 记录其物理特征或其他特征； 分析确定每种/类物料的主导/特重要的特征，以红/黑 实线标注决定作用的特征，橘黄线/黑虚线标注对分类 有特别重大影响的特征； 确定物料类别，具相似主导/特殊影响特征的归一类； 分类完毕后，即可编制物料特征表。
28
5.3 搬运系统分析与设计 —— 移动分析
第5章
(3) 编制搬运活动一览表，需对每条路线、每类物料和每项移动的相对 重要性进行标定；表中包含的具体资料： 列出每类物料，包括： 总的物流量及每类物料的物流量；
总的运输工作量及每条路线上的运输工作量；
各类物料的相对重要性等级，用元音字母AEIOU或光谱顺 序颜色代表； 整个搬运分析中，总物流量和总运输工作量填在右下角； 其他资料，如每项搬运中的具体件数。

物料装卸搬运系统分析及改善措施_黄晓英

物料装卸搬运系统分析及改善措施_黄晓英
图 ! 距 离 、流 量 与 搬 运 系 统 的 关 系 图 在 实 际 物 料 装 卸 搬 运 活 动 中 ，有 时 还 须 考 虑 各 工 作 场 所 的 位 置 ，所 以 常 会 出 现 基 本 的 物 料 装 卸 搬 运 型 态 的 变 形 形 式 ，如 ：直 线 式 、双 线 式 、锯 齿 形 、9 型 、圆 形 和 犄 角 形 排 列 法 等 流 程 型 式 ，各 项 流 程 型 式可单独或合并运用。
起 迄 点 分 析 是 对 每 一 次 搬 运 的 起 点 及 终 点 ，或 是 以 各 站 固 定 点 为 记 录 目 标 ，并 来 对 搬 运 状 况 作 分 析 的 方 法 。起 迄 点 分 析 无 须 观 察 物 料 装 卸 搬 运 过 程 中 的 每 一 状 况 ，此 类 分 析 有 两 种 方 式 ：
物流技术 !"
【收稿日期】 %""&—"/—%"
!""# 年 $! 月
商品储运与养护
第%期
,-./01’，-/0*,2./-0-3.* 4 2/’,’/50-3.* .6 (.77.&3-3’,
&’() !""# *+) %
式 。 中 心 转 运 型 适 用 于 流 量 不 高 ，距 离 很 长 ，矩 形 区域或者控制功能特别重要时的物料装卸搬运。
图 # 物料移动系统
#$ # 直达型
地，而路径相关的不同物料都能共同使用这条路
直达型是指物料由起点到终点以最短的距离
线 。 通 路 型 适 用 于 搬 运 密 度 不 高 ，距 离 较 长 ，且 布
移 动 。 直 达 型 适 用 于 物 料 流 程 密 度 较 高 ，且 移 动 距

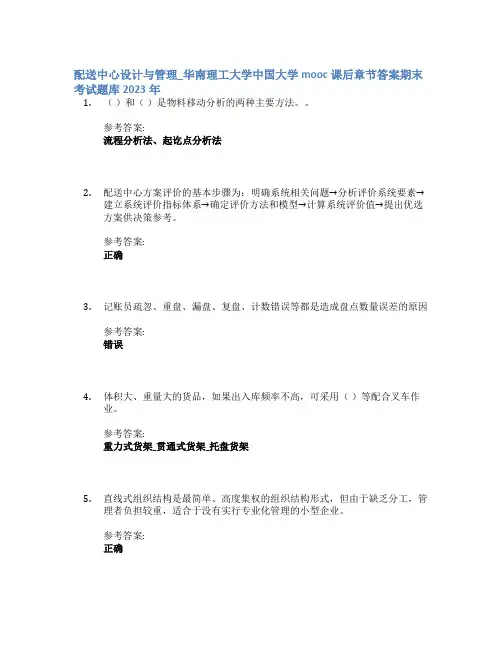

配送中心设计与管理_华南理工大学中国大学mooc课后章节答案期末考试题库2023年
