MAX3867激光二极管驱动电路的工作原理、特性和应用分析1. 概述MAX3867是单电源、高速激光二极极管驱动电路，传输速率可达2.5Gbps，特别适用于SDH/SONET系统、双工器、数字交换及2.5Gbps光传输系统。
MAX3867内部的自动功率控制（APC）闭环电路，用于补偿温度变化及芯片老化引起的光输出功率的变化，维持激光二极管输出功率恒定；另外，还有其它辅助功能，如：使能控制、软启动、APC失效监测等，因此应用非常灵活方便。
2. 主要性能指标2.1 极限参数电源电压：－0.5V～＋7.0V。
偏置电流：－20mA～＋150mA。
输出电流：－20mA～＋100mA。
连续功耗：1354mW（TA=＋85℃）。
存贮温度范围：－65℃～＋165℃。
工作结温范围：－55℃～＋150℃。
引脚焊接温度：＋300℃（10秒）2.2 电气性能参数MAX3867的主要电气性能参数如表1所列。
3. 封装形式及引脚功能MAX3867采用48脚方形贴片式（TQFP）塑料封装，其引脚功能如表2所列。
4. 基本工作原理MAX3867激光二极管驱动电路由高速调制驱动电路和自动功率控制（APC）电路两大部分组成，如图1所示。
高速调制驱动电路由高速差分级和可预置调制电流源组成，采用直流耦合时，寄生电感会产生瞬间高电压冲击，因此MAX3867的调制输出通过交流耦合至激光二极管LD的负极；同时外接上拉电感保证激光二极管LD的直流偏置，这样把激光二极管正向压降与输出电路有效地隔离，以实现大摆幅输出。
在自动功率控制（APC）电路中，用监测光电管FD将激光二极管LD的光输出转换为相应的光电流，经APC环路反馈控制激光二极管LD的偏置电流，从而维持光输出功率恒定。
恒定功率值由外接电阻RAPCSET设定，APC环路的时间常数则由外接电容CAPC确定。
5. 其他辅助功能5.1 APC开环工作此时APC不起作用，激光二极管LD的工作电流由外接电阻RMODSET和RBIASMAX设定。
激光二极管驱动电路图大全（六款激光二极管驱动电路设计原理图详解）激光二极管驱动电路图（一）驱动电路图1（左）电路的基准电压不用常见的电阻分压电路．而是利用晶体管Tr1的Vbe作基准电压，Vbe约为0.7V，即（Im-Ib）& TI mes;Vr1=0.7V，不过Ib很小可以忽略。
Vbe具有2mV／℃的温度特性，故基准电压将随温度变动，即使这样，其温度特性也远比恒流驱动好。
整个电路只用了两只晶体三极管，Vr1用于输出调整兼负荷电阻，是相当简单的APC电路。
激光二极管驱动电路图（二）驱动电路如上图2（右）这是一款为提高可靠性而设计的电路．共用了5只晶体三极管。
主要特点如下：取消了调整输出的半可变电阻。
如果Tr5的B-E之间出现短路的话，流过电阻R2的电流几乎就都成为Tr1和Tr2的基极电流，这将使输出增大：不过这时流过Tr2的基极电流Ib将使680Ib+Vbe》2Vbe，结果Tr4导通，旁路部分电流到地，使输出功率受到一定限制。
若Tr1、Tr2的任一个出现C-E间短路．则由于另一个晶体管的存在．不会出现过电流的情况。
除5个晶体管外．其余元件的短路更不会引起输出增大。
电路中R1是基极电阻，兼作电流取样电阻；R5为负荷电阻。
激光二极管驱动电路图（三）自动功率控制电路是依靠激光器内部的PIN管来检测LD的输出光功率作为反馈的，电路图如图13.6所示。
其中Dl是激光器内部的背光检测二极管，由采样电阻将电流转换电压，再由差动放大器放大，经比例积分控制器来调节激光器偏置电流。
对于有制冷器的激光器，还要进行温度控制，特别是用于波分复用的激光器，要求波长稳定，所以必须要有自动温度控制电路。
温控电路如图13.7所示：在图13.7中RZ是热敏电阻，Rl是制冷器，制冷器中电流正向流是加热，反向流是制冷。
激光二极管驱动电路图（四）激光二极管驱动电路图如下图所示：激光二极管驱动电路图（五）电路结构及原理LD是依靠载流子直接注入而工作的，注入电流的稳定性对激光器的输出有直接、明显的影响，因此，LD驱动电源需要为LD提供一个纹波小，毛刺少的稳恒电流。

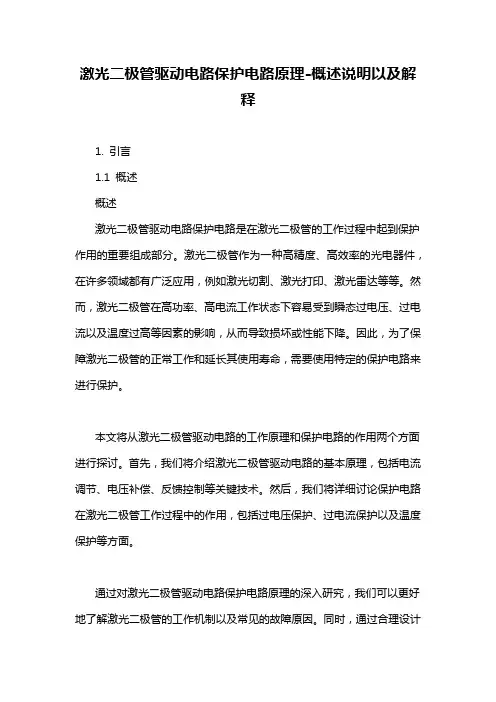

激光二极管驱动电路保护电路原理-概述说明以及解释1. 引言1.1 概述概述激光二极管驱动电路保护电路是在激光二极管的工作过程中起到保护作用的重要组成部分。
激光二极管作为一种高精度、高效率的光电器件，在许多领域都有广泛应用，例如激光切割、激光打印、激光雷达等等。
然而，激光二极管在高功率、高电流工作状态下容易受到瞬态过电压、过电流以及温度过高等因素的影响，从而导致损坏或性能下降。
因此，为了保障激光二极管的正常工作和延长其使用寿命，需要使用特定的保护电路来进行保护。
本文将从激光二极管驱动电路的工作原理和保护电路的作用两个方面进行探讨。
首先，我们将介绍激光二极管驱动电路的基本原理，包括电流调节、电压补偿、反馈控制等关键技术。
然后，我们将详细讨论保护电路在激光二极管工作过程中的作用，包括过电压保护、过电流保护以及温度保护等方面。
通过对激光二极管驱动电路保护电路原理的深入研究，我们可以更好地了解激光二极管的工作机制以及常见的故障原因。
同时，通过合理设计和使用保护电路，可以有效提高激光二极管的稳定性和可靠性，延长其使用寿命，同时提高系统的整体性能。
在接下来的章节中，我们将详细介绍激光二极管驱动电路的工作原理和保护电路的作用，并对其应用前景进行展望。
通过对这些内容的学习和研究，我们可以更加深入地了解激光二极管驱动电路保护电路原理，为激光二极管的应用和发展提供有力支持。
1.2 文章结构文章结构部分的内容可以描述本篇长文的组织结构和章节安排。
具体内容如下：2. 文章结构本篇文章主要分为三个部分：引言、正文和结论。
引言部分：引言部分主要对激光二极管驱动电路保护电路原理进行概述，简要介绍激光二极管驱动电路的工作原理以及保护电路的作用。
通过引入这个主题，读者可以了解到激光二极管驱动电路和保护电路的基本知识，并对本文的内容有一个整体的了解。
正文部分：正文部分主要包括两个章节，分别介绍激光二极管驱动电路的工作原理和保护电路的作用。

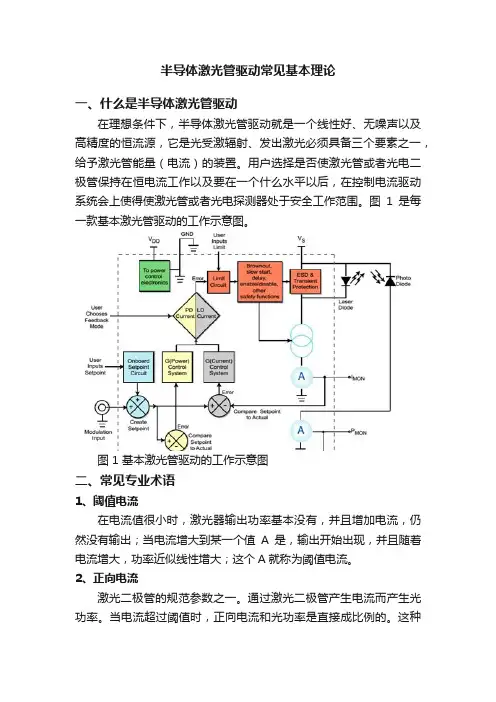

半导体激光管驱动常见基本理论一、什么是半导体激光管驱动在理想条件下，半导体激光管驱动就是一个线性好、无噪声以及高精度的恒流源，它是光受激辐射、发出激光必须具备三个要素之一，给予激光管能量（电流）的装置。
用户选择是否使激光管或者光电二极管保持在恒电流工作以及要在一个什么水平以后，在控制电流驱动系统会上使得使激光管或者光电探测器处于安全工作范围。
图1是每一款基本激光管驱动的工作示意图。
图 1 基本激光管驱动的工作示意图二、常见专业术语1、阈值电流在电流值很小时，激光器输出功率基本没有，并且增加电流，仍然没有输出；当电流增大到某一个值A是，输出开始出现，并且随着电流增大，功率近似线性增大；这个A就称为阈值电流。
2、正向电流激光二极管的规范参数之一。
通过激光二极管产生电流而产生光功率。
当电流超过阈值时，正向电流和光功率是直接成比例的。
这种关系通常是由一个图表示。
3、正向电压当电源的正极与二极管的正极相连，电源的负极与二极管的负极相连，此时的电压为正向电压。
正向电压被用来确定最小的直流功率，以充分驱动激光二极管。
它也被用来确定在负载和驱动本身消耗的功率。
4、恒流模式通过激光管反馈并控制电流源实现恒流输出。
5、恒功率模式通过光电二极管反馈并控制电流源实现恒功率输出。
三、接地一些激光管的管脚没有接地，但是外壳很可能接到地球的地上。
特别注意的是连接地将使得激光管处于安全工作。
下面图2介绍了电源的地和地球的地是分开的。
图 2 仪器的地和大地的地图 3 接地常见连接方式另外，当你的激光驱动带有TEC控制器，尽快能使用单独的电源给控制器供电。
如果你的TEC或者热敏电阻的管脚和激光管连接时，要将分离开连接他们的地，而且最好分开用不同电源供电且保证他们的地相互独立。
四、半导体激光器的类型根据半导体激光管和光电二极管的管脚接法，可将激光管分为3类，如图4所示。
对于大部分激光管驱动都是这样定义的，但是也有些厂家会有特别的定义，所以要清楚的了解半导体激光管的类型定义最好是查看对应厂家的规格书。

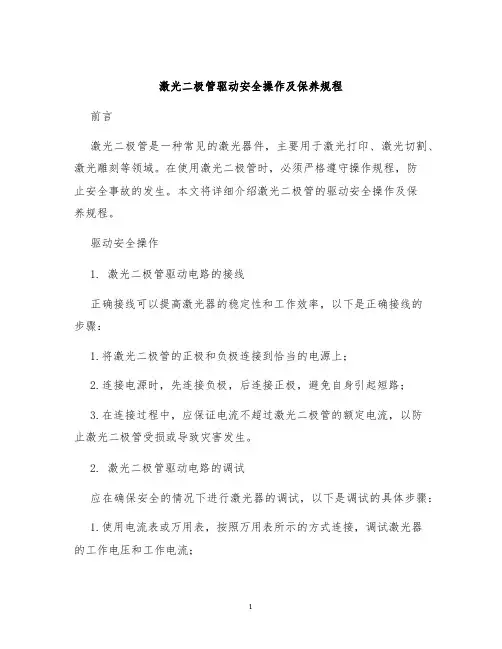

激光二极管驱动安全操作及保养规程前言激光二极管是一种常见的激光器件，主要用于激光打印、激光切割、激光雕刻等领域。
在使用激光二极管时，必须严格遵守操作规程，防止安全事故的发生。
本文将详细介绍激光二极管的驱动安全操作及保养规程。
驱动安全操作1. 激光二极管驱动电路的接线正确接线可以提高激光器的稳定性和工作效率，以下是正确接线的步骤：1.将激光二极管的正极和负极连接到恰当的电源上；2.连接电源时，先连接负极，后连接正极，避免自身引起短路；3.在连接过程中，应保证电流不超过激光二极管的额定电流，以防止激光二极管受损或导致灾害发生。
2. 激光二极管驱动电路的调试应在确保安全的情况下进行激光器的调试，以下是调试的具体步骤：1.使用电流表或万用表，按照万用表所示的方式连接，调试激光器的工作电压和工作电流；2.在调试过程中，应逐渐增加工作电流，确保激光二极管能够正常工作；3.在激光二极管工作时，不要将激光照射到眼睛或其他敏感部位，以避免受伤或眼睛失明等问题的发生。
3. 激光二极管驱动电路的维护为了延长激光器的使用寿命，应保证激光器驱动电路的清洁，以下是维护的具体方法：1.周期性清洁器件的尘垢和杂物，以确保良好的导热性和电导率；2.及时更换烧坏的器件，以确保系统的正常工作；3.在运输激光器时，应注意包装的安全，并确保激光器处于关闭状态。
保养规程1. 激光二极管驱动电路的保护为了避免激光器受到损害，以下是对激光器的保护方法：1.在长时间或未使用状态下，应该关闭激光器；2.在激光器工作时，应该安排专人进行监控，及时发现故障并进行处理；3.保持室内环境清洁和干燥，防止灰尘和潮湿影响激光器的工作效能。
2. 激光二极管的清洁和维护为保证激光器的正常工作，以下是对激光器的清洁和维护方法：1.用箔纸或软布轻轻擦拭，避免使用硬刷和多余的水擦拭；2.在激光器运作时，应避免将水或其他液体溅到激光器上；3.应定期检查激光二极管的电源线、散热器、相连线路和机壳，确保其连接牢固。
激光二极管的驱动电路当激光二极管流过阈值以上的电流时会产生激光，但温度的变化会影响光输出量，下图是光输出量和管芯温度的关系。
为了保证激光二极管的光输出量恒定，在光输出量下降时就要增大正向电流。
而光输出量增大时就要减小正向龟流，即需要自动控制电流的大小来恒定光输出量。
下图是恒流驱动与APCAutomat IC Power Contr0l）驱动对于温度变化的特性，由图中可见恒流驱动时温度变化会影响光输出量，而用APC驱动时。
光输出量与温度无关。
1.APC电路因为PD的电流与光输出量成正比，故只要保证PD的电流恒定光输出量也就是恒定值。
下图是APC电路的框图。
激光射入光电二极管PD，PD产生输出电流，甩电阻将此电流转换为反馈电压，该电压与基准电压相等以控制激光二极管正向电流，就得到了稳定的光输出。
2.APC电路举例（1）连续驱动电路下图是最简单的APC电路，它是一种负反馈电路。
Tr2为正向电流控制管，Rld为正向电流限流电阻，基极的33μF电容器为软启动电容，稳压二极管确定基准电压值，激光二极管两端并接的1μF电容用来作过电压保护，吸收过电压，电源端的22μF电容用来旁路过电压及纹波。
10kΩ电阻是它的放电电阻。
电源电压为3V，用干电池供电。
激光二极管的工作电流和光电二极管的输出电流随激光元件的型号而各不相同，据此再确定外部元件的参数。
Rf、Rv是决定光输出调整范围或光电二极管输出电流调整范围的电阻。
Rf决定光电二极管输出电流的最大值，Rv是可变电阻，Rf+Rv 决定输出电流的最小值。
首先，确定光输出的调整范围，根据光输出-PD输出特性。
求出光电二极管输出电流的范围：Rf+Rv=（Vz-Vbe）／Im，式中：Vz是稳压二极管的稳压值，Vbe是Trl的基极、发射极间电压，Im是光电二极管的输出电流。
当Rv的值为零时，光电二极管输出电流Im达到最大值。
必须限制这个最大值，以保证激光二极管的光输出不超过自身的额定值，否则会损坏激光二极管。

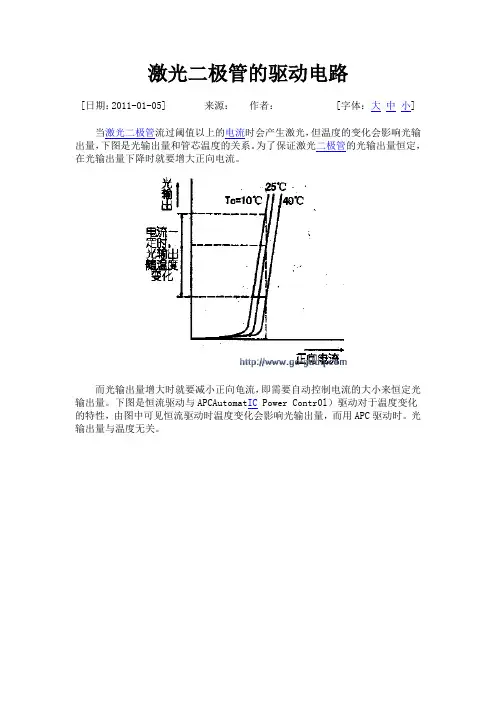

激光二极管的驱动电路[日期：2011-01-05] 来源：作者：[字体：大中小]当激光二极管流过阈值以上的电流时会产生激光，但温度的变化会影响光输出量，下图是光输出量和管芯温度的关系。
为了保证激光二极管的光输出量恒定，在光输出量下降时就要增大正向电流。
而光输出量增大时就要减小正向龟流，即需要自动控制电流的大小来恒定光输出量。
下图是恒流驱动与APCAutomat IC Power Contr0l）驱动对于温度变化的特性，由图中可见恒流驱动时温度变化会影响光输出量，而用APC驱动时。
光输出量与温度无关。
1.APC电路因为PD的电流与光输出量成正比，故只要保证PD的电流恒定光输出量也就是恒定值。
下图是APC电路的框图。
激光射入光电二极管PD，PD产生输出电流，甩电阻将此电流转换为反馈电压，该电压与基准电压相等以控制激光二极管正向电流，就得到了稳定的光输出。
2.APC电路举例（1）连续驱动电路下图是最简单的APC电路，它是一种负反馈电路。
Tr2为正向电流控制管，Rld为正向电流限流电阻，基极的33μF电容器为软启动电容，稳压二极管确定基准电压值，激光二极管两端并接的1μF电容用来作过电压保护，吸收过电压，电源端的22μF电容用来旁路过电压及纹波。
10kΩ电阻是它的放电电阻。
电源电压为3V，用干电池供电。
激光二极管的工作电流和光电二极管的输出电流随激光元件的型号而各不相同，据此再确定外部元件的参数。
Rf、Rv是决定光输出调整范围或光电二极管输出电流调整范围的电阻。
Rf 决定光电二极管输出电流的最大值，Rv是可变电阻，Rf+Rv决定输出电流的最小值。
首先，确定光输出的调整范围，根据光输出-PD输出特性。
求出光电二极管输出电流的范围：Rf+Rv=（Vz-Vbe）／Im，式中：Vz是稳压二极管的稳压值，Vbe是Trl的基极、发射极间电压，Im是光电二极管的输出电流。
当Rv的值为零时，光电二极管输出电流Im达到最大值。
905nm脉冲激光二极管驱动电路的设计905nm脉冲激光二极管在许多领域都有广泛的应用，如通信、激光雷达、光学传感等。
为了充分发挥其性能，一个优秀的驱动电路是必不可少的。
本文将详细介绍一种针对905nm脉冲激光二极管的驱动电路设计。
一、电路设计1. 电源供电驱动电路需要稳定的电源供电以提供所需的电压和电流。
我们选择一个开关电源，通过DC-DC转换器将输入电压转换为稳定的输出电压。
这种转换器具有高效率、低噪声和良好的负载响应特性。
2. 脉冲发生器为了产生脉冲激光，我们需要一个脉冲发生器。
我们选择一个基于TTL （Transistor-Transistor Logic）的脉冲发生器，它可以产生高速脉冲信号。
TTL脉冲发生器具有陡峭的前沿和后沿，能够确保激光二极管在脉冲期间正常工作。
3. 激光二极管驱动器激光二极管驱动器是核心部分，它需要能够提供足够的电流驱动激光二极管。
我们选择一个具有高带宽、低噪声和高驱动能力的驱动器。
该驱动器能够根据脉冲发生器的信号驱动激光二极管，使其在脉冲期间正常工作。
4. 反馈控制电路为了确保稳定的输出功率，我们设计了一个反馈控制电路。
该电路通过监测激光二极管的输出功率，调整驱动器的输出电流，从而保持输出功率稳定。
二、电路优化为了提高驱动电路的性能，我们采取了以下优化措施：1. 降低噪声：我们选择低噪声元件，并在电路中加入去耦电容，以降低电源噪声和电磁干扰。
2. 提高效率：我们优化电源电路的设计，降低功耗和热损耗，提高整个驱动电路的能效。
3. 保护二极管：我们设计了一个快速关断电路，能够在异常情况下快速关闭激光二极管，防止其损坏。
4. 温度补偿：我们加入了温度传感器和补偿电路，以补偿温度对激光二极管性能的影响。
三、总结本文介绍了一种针对905nm脉冲激光二极管的驱动电路设计。
该设计考虑了电源供电、脉冲发生器、二极管驱动器和反馈控制电路等多个方面，并进行了优化措施以提高性能。
这种驱动电路能够为905nm脉冲激光二极管提供稳定的、高效的驱动能力，使其在各种应用中发挥出色的性能。

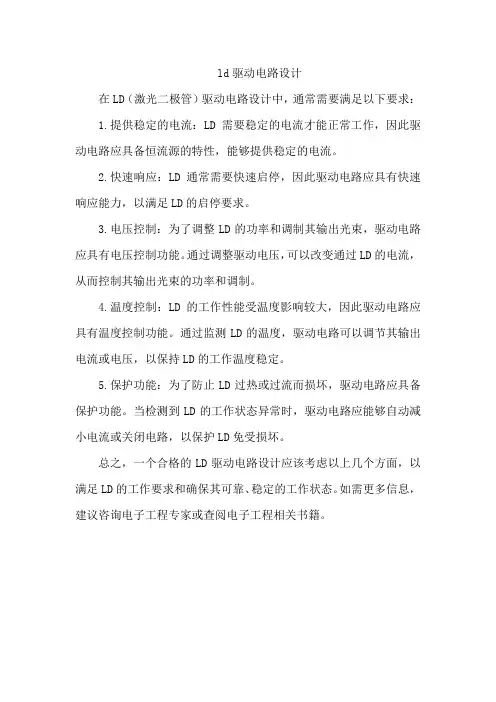

ld驱动电路设计
在LD（激光二极管）驱动电路设计中，通常需要满足以下要求：
1.提供稳定的电流：LD需要稳定的电流才能正常工作，因此驱动电路应具备恒流源的特性，能够提供稳定的电流。
2.快速响应：LD通常需要快速启停，因此驱动电路应具有快速响应能力，以满足LD的启停要求。
3.电压控制：为了调整LD的功率和调制其输出光束，驱动电路应具有电压控制功能。
通过调整驱动电压，可以改变通过LD的电流，从而控制其输出光束的功率和调制。
4.温度控制：LD的工作性能受温度影响较大，因此驱动电路应具有温度控制功能。
通过监测LD的温度，驱动电路可以调节其输出电流或电压，以保持LD的工作温度稳定。
5.保护功能：为了防止LD过热或过流而损坏，驱动电路应具备保护功能。
当检测到LD的工作状态异常时，驱动电路应能够自动减小电流或关闭电路，以保护LD免受损坏。
总之，一个合格的LD驱动电路设计应该考虑以上几个方面，以满足LD的工作要求和确保其可靠、稳定的工作状态。
如需更多信息，建议咨询电子工程专家或查阅电子工程相关书籍。

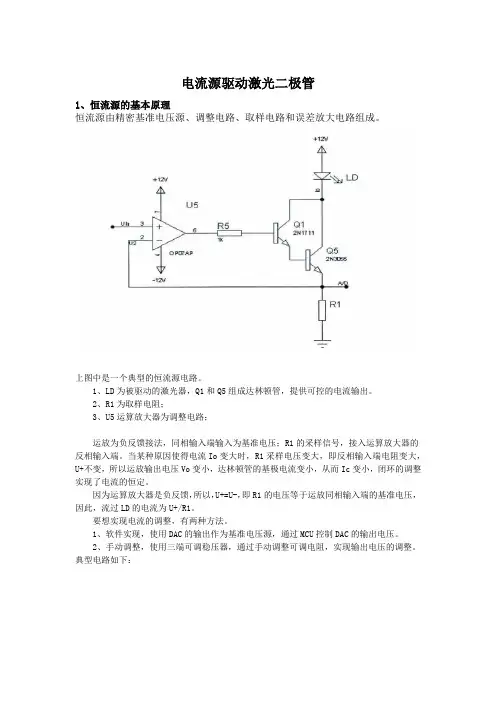

电流源驱动激光二极管
1、恒流源的基本原理
恒流源由精密基准电压源、调整电路、取样电路和误差放大电路组成。
上图中是一个典型的恒流源电路。
1、LD为被驱动的激光器，Q1和Q5组成达林顿管，提供可控的电流输出。
2、R1为取样电阻；
3、U5运算放大器为调整电路；
运放为负反馈接法，同相输入端输入为基准电压；R1的采样信号，接入运算放大器的反相输入端。
当某种原因使得电流Io变大时，R1采样电压变大，即反相输入端电阻变大，U+不变，所以运放输出电压Vo变小，达林顿管的基极电流变小，从而Ic变小，闭环的调整实现了电流的恒定。
因为运算放大器是负反馈，所以，U+=U-，即R1的电压等于运放同相输入端的基准电压，因此，流过LD的电流为U+/R1。
要想实现电流的调整，有两种方法。
1、软件实现，使用DAC的输出作为基准电压源，通过MCU控制DAC的输出电压。
2、手动调整，使用三端可调稳压器，通过手动调整可调电阻，实现输出电压的调整。
典型电路如下：。
激光器驱动电路设计与应用激光器是一种利用受激辐射原理产生激光光束的装置。
它在现代科技领域有着广泛的应用，包括激光切割、激光打标、激光雷达等。
而激光器能够工作正常，离不开一个稳定可靠的驱动电路。
本文将探讨激光器驱动电路的设计原理与应用。
一、激光器驱动电路的基本原理激光器驱动电路主要包括激光二极管供电与电流控制两部分。
供电部分需要提供适当的电压和电流给激光二极管，而电流控制部分则需要保证激光二极管受到稳定的电流驱动。
在激光器的工作中，这两个部分必须配合协调，以确保激光器能够正常工作并产生所需的激光输出。
二、激光二极管供电设计在激光二极管供电设计中，需要考虑激光二极管的工作电压和电流需求。
一般情况下，我们可以使用直流电源来为激光二极管供电。
首先，根据激光二极管的额定工作电流和电压，选择合适的电源电压和额定电流。
其次，使用电源调节电路来保证供电的稳定性和精确性。
最后，通过合适的连接线路，将电源与激光二极管连接，以确保供电的可靠性和安全性。
三、激光二极管电流控制设计激光二极管电流控制设计是激光器驱动电路中非常重要的一部分。
在激光二极管的工作中，电流的稳定性对于激光输出的功率和频率具有直接影响。
因此，在设计电流控制环路时，需要考虑到以下几个方面。
1.电流控制模式的选择常见的电流控制模式有恒压模式和恒流模式。
恒压模式下，电路会根据激光二极管的电流需求来调整电压，保证其工作在恒定电流下；恒流模式下，则是通过电路控制来保持电流的恒定。
在实际应用中，应根据具体的需求选择合适的模式进行设计。
2.反馈控制环路的设计为了确保激光二极管电流的稳定，需要设计一个反馈控制环路。
这一环路通常包括一个比较器、一个误差放大电路和一个电流调整电路。
比较器用于比较实际电流与设定电流之间的差异，误差放大电路用于放大差异信号，而电流调整电路则用于根据差异信号调整输出电流。
3.稳定性和去抖动设计在电流控制环路的设计中，还需要考虑到稳定性和去抖动。
激光二极管光束基础控制及其特征1. 介绍1.1 激光二极管光束的定义与特征激光二极管是一种电光转换器件，其特点是尺寸小、发光效率高、功率低、寿命长。
激光二极管光束是该器件通过特定工艺处理后的输出光束。
激光二极管光束具有高单向性、光束发散度小等特点。
1.2 激光二极管光束控制的重要性激光二极管的应用领域广泛，如光通信、激光雷达、医疗美容等。
在不同应用场景下，对激光二极管光束的控制需求也不同。
了解激光二极管光束的基础控制方法及其特征，可以为不同应用场景下的系统设计和优化提供重要参考。
2. 激光二极管光束基础控制方法2.1 温控方法激光二极管的工作温度对光束的发散度有一定影响。
通过控制激光二极管的工作温度，可以实现光束的控制。
常见的温控方法有恒温控制和渐变温控。
2.2 电流控制方法激光二极管的输出功率与驱动电流有一定的关系。
通过调节激光二极管的驱动电流，可以实现对光束功率的控制。
常见的电流控制方法有恒定电流控制和脉冲电流控制。
2.3 光学控制方法光学控制方法主要通过对激光二极管光束的透镜系统进行设计和优化，实现对光束的聚焦、扩束等控制。
常见的光学控制方法有透镜组合、光栅等。
3. 激光二极管光束特征的分析3.1 光束发散度光束发散度是指光束从光源出射后的扩散程度。
激光二极管光束具有较小的发散度，可以实现远距离传输。
3.2 光束形状激光二极管光束的形状多种多样，如高斯光束、多模光束等。
光束形状对于不同应用场景具有重要影响，需要根据具体需求进行选择。
3.3 谐振腔长度激光二极管的谐振腔长度决定了光束的频率。
通过调节谐振腔长度，可以实现对光束频率的控制。
3.4 光束功率激光二极管的驱动电流决定了输出光束的功率大小。
可以通过调节驱动电流实现对光束功率的控制。
4. 结论激光二极管光束的基础控制方法包括温控、电流控制和光学控制等。
了解和掌握这些基础控制方法可以实现对激光二极管光束的有效控制。
此外，激光二极管光束具有发散度小、光束形状丰富、谐振腔长度可调和功率可控等特点，可以根据不同应用需求进行选择和优化。
激光二极管驱动芯片激光二极管驱动芯片是一种可以稳定驱动激光二极管工作的集成电路。
激光二极管是一种将电能转化为光能的器件，它广泛应用于光通信、激光打印、激光雷达等领域。
激光二极管驱动芯片的作用就是将输入信号转化为适应激光二极管的驱动电流，并提供各种保护功能，确保激光二极管的工作安全可靠。
激光二极管驱动芯片通常由多个模块组成，包括电流源、电压源、保护功能等。
其中，电流源是激光二极管驱动芯片的核心部分，它能够根据输入信号的特点，输出相应的驱动电流。
一般来说，电流源需要具备输出电流稳定、调节范围宽、响应速度快等特点。
此外，电流源还要能够适应不同类型的激光二极管，如直接调制激光二极管、外差调制激光二极管等。
另外，激光二极管驱动芯片还需要配备电压源模块，用于提供激光二极管的正向偏压。
激光二极管在正向偏压时才能发光，而电压源模块则可以根据输入信号的要求，稳定输出适应激光二极管的正向偏压。
此外，为了保证激光二极管的工作安全可靠，激光二极管驱动芯片还需要具备多种保护功能。
例如，过电流保护能够限制输出电流的最大值，防止激光二极管受损；过温保护能够监测激光二极管的温度，当温度超过一定阈值时，及时停止输出电流，保护激光二极管不受损害。
此外，还可以提供反向保护、过压保护等功能，增强激光二极管的工作稳定性。
在实际应用中，激光二极管驱动芯片还需要考虑功耗、尺寸、成本等方面的因素。
通常来说，设计激光二极管驱动芯片需要保证在满足各种要求的情况下，尽量减小功耗，缩小尺寸，并控制成本。
综上所述，激光二极管驱动芯片是一种集成电路，能够将输入信号转化为适应激光二极管的驱动电流，并提供各种保护功能，确保激光二极管的工作安全可靠。
在设计激光二极管驱动芯片时，需要考虑多种因素，如输出电流稳定性、调节范围、响应速度、功耗、尺寸、成本等。
激光二极管驱动芯片在光通信、激光打印、激光雷达等领域有着广泛的应用前景。
激光二极管驱动原理激光二极管啊，就像是一个超级酷炫的小玩意儿，但是要让它好好工作，就得有合适的驱动呢。
你可以把激光二极管想象成一个特别傲娇的小明星，想要它在舞台上（也就是在我们的应用场景里）大放异彩，那可得好好伺候着。
那这个驱动到底是怎么一回事呢？咱们先从电源说起。
电源就像是激光二极管的“能量宝库”。
它得提供合适的电压和电流。
电压就像是把能量送到激光二极管家门口的“快递员”，电流呢，就是真正走进家门，能让激光二极管内部活跃起来的“活力小精灵”。
如果电压不合适，就好比快递员送错了地址，激光二极管就不能正常工作啦。
要是电流不对呢，就像小精灵的数量太多或者太少，太多了可能会把这个小明星给“累坏”，太少了又让它没精神，没法发出我们想要的激光。
激光二极管内部有一个很神奇的结构。
它有一个PN结，这个PN结就像是激光二极管的“心脏”。
当合适的电流通过这个PN结的时候，就会发生一些奇妙的物理现象。
电子和空穴在PN结这个小天地里开始欢快地跳舞，它们不断地复合，在这个过程中就会释放出能量，这个能量以光子的形式出现哦。
就像是小仙子在跳舞的时候洒下了亮晶晶的魔法粉末。
不过呢，要想让这些光子整整齐齐地变成激光，还需要一些特殊的条件。
这时候就轮到光学谐振腔出场啦。
光学谐振腔就像是一个超级严格的合唱团指挥。
它把那些杂乱无章的光子筛选出来，只让那些符合特定条件的光子留下来，并且让它们在里面来回反射，就像合唱团的成员反复练习一样。
这样一来，这些光子的能量就会不断叠加，最后形成一束强大而整齐的激光束。
那驱动电路在这个过程里又做了啥呢？驱动电路就像是一个贴心的管家。
它要时刻监测着激光二极管的状态。
如果激光二极管有点“小情绪”，比如说温度升高了，管家就得赶紧调整电流或者电压，就像给小明星扇扇风降降温一样。
而且这个驱动电路还得保证电源送来的能量是稳定的，不能一会儿多一会儿少，不然激光二极管发出的激光就会忽强忽弱，就像小明星唱歌的时候声音一会儿大一会儿小，那可不行。
激光二极管驱动电路
SNV-LDC0110激光二极管驱动电路
产品介绍
SNV-LDC0110是一款连续激光夜视用单管激光二极管驱动电路，其性能稳定可靠。
技术指标
产品型号SNV-LDCP0550
参数数值备注
输出电流1A~10A覆盖单管激光器
供电电压12V
负载电压 1.6V~2.2V根据LD参数自动调整
光敏探测有用于白天黑夜转换
风扇控制有12V风扇
供电电源直流12V
尺寸（L*W*H）60mm*40mm*15mm
整机重量≤0.2kg
产品介绍
SNV-LDC0110是一款脉冲/连续半导体激光器驱动电路，其性能稳定可靠。
技术指标
产品型号SNV-LDCP0110
参数数值备注
输出电流1A~10A覆盖单管激光器输出电流0~100A
脉宽100ns~直流
重频范围单脉冲到500Khz
激光器负载电压20V最大
触发输入5V COMS
供电电源直流24V
尺寸（L*W*H）80mm*60mm*30mm
整机重量≤1kg
产品介绍
SNV-LDCP0550是一款脉冲激光二极管的驱动电路，其性能稳定可靠。
技术指标
产品型号SNV-LDCP0550
参数数值备注
输出电流5A~50A由输入高压幅值决定最小脉宽12ns
最大脉宽1us50A
脉冲上升时间（10%~90%）8ns
重复频率最大1MHz
触发输入+5V TTL50Ω
高压直流输入5V~80V
传输延迟＜40ns
供电电源直流24V
尺寸（L*W*H）120mm*100mm*60mm
整机重量≤1kg。
激光二极管光束基础控制及其特征激光二极管（LD）是一种半导体元件，定向发出非常集中的光束。
通常使用的激光二极管转化效率较高，功率范围广，可以在许多应用中使用。
如脉冲激光器、测量仪器、激光照明、激光通信等。
本文将介绍激光二极管光束控制的基础知识和其特征。
激光二极管光束基础控制包括激光输出光束的质量和稳定性以及光束的形状和大小控制。
这些参数可以通过在二极管结构中添加反射镜、调制器、外部反馈等元素来控制。
激光二极管的特征之一是其输出光束的方向性和准直性。
激光二极管的输出光线往往呈现出明显的峰值，这是由于反射镜的准确处理和光束的单模设计可以使光线固定到一个明确的方向。
此外，在激光二极管光束的控制下，可以更准确地定位所需的光束。
在激光定位和高光束调光器的应用中，光束所能达到的方向和尺寸精度是至关重要的。
激光二极管光束的质量和稳定性是另外一个特征。
在光源的使用中，光束的误差可能影响到了光束的制备和实验结果。
为此，光束控制系统需要采取一些措施来消除激光二极管光束的不稳定性。
例如，在光束发生变化时，光束控制系统会立即采取反馈行动，将光束拉回到光线中心，从而提高光束质量和稳定性。
光束中的功率控制是另一方面的关键元素。
激光二极管一般发射高功率的窄条涉及多个模式，但只有一个模式是可以使用的。
通过使用合适的激光波长和控制条件，在保持光束准直性的同时，可以向光束中输入所需瞬间功率。
综合来看，激光二极管光束的特征非常适合在许多现代技术应用中使用，例如制造业组件、质量控制、光学传感器以及光通信等。
控制系统需要能够高度精准地调节光束，以满足这些应用。
在激光二极管光束的使用中，控制它的方向、尺寸和功率等参数是光束控制系统中的关键元素。
Application Note AN-LD13 Rev. ALaser Diode Driver BasicsApril, 2013Page 1 In the most ideal form, it is a constant current source — linear,noiseless, and accurate — that delivers exactly the currentto the laser diode that it needs to operate for a particularapplication.The user chooses whether to keep laser diode or photodiodecurrent constant and at what level. Then the control systemdrives current to the laser diode safely and at the appropriatelevel.The block diagram in Figure 1 shows a very basic laser diodedriver (or sometimes known as a laser diode power supply).Each symbol is defi ned in Table 1. Laser diode drivers varywidely in feature set and performance. This block diagramis a representative sample, meant to familiarize the userswith terminology and basic elements, not an exhaustiveevaluation of what is available on the market.GNDFigure 1. Block Diagram, Laser Diode Driver in Dashed BoxTable 1. Block Diagram Symbols and Defi nitionsLaser Diode Current Source: One key section of a laser diode driver is the Adjustable Current Source. It can also be known as the Output Stage. This section responds to the Control System section by driving current to the laser diode. In the block diagram, the laser diode is between the supply voltage and the current source. Other laser diode drivers put the laser diode between the current source and ground. Depending on the laser diode confi guration and grounding, one approach may be better than the other. This is the section where the user wires the laser diode and / or photodiode into the circuit.Control System: User inputs include the limit setpoint (in terms of maximum laser diode current allowed to the laser diode), the operating setpoint, and whether the control variable is laser diode current or photodiode current. Additionally, if a remote setpoint is required, an Analog Modulation Input is usually available.• Setpoint: This is an analog voltage into the system. It can be created by a combination of onboard adjustment and the modulation input. In some cases, the modulation input sums with the onboard setting. In other cases, it subtracts from the onboard setting.• Error Generation: To know how the system is functioning, the Actual current level is compared to the Setpoint current level. These two voltages are subtracted and the result is called the “Error.” In the case of a laser diode driver, the actual current level can come from either the laser diode or the photodiode. If laser diode current is used as feedback, the control system will use the Error signal from the laser diode current. The output of the Adjustable Current Source will not vary. This is called Constant Current mode. If photodiode current is used as feedback, the control system will try to keep the photodiode current (and by extension — laser diode optical power) constant. The output of the Adjustable Current Source WILL vary to keep the optical power level the same. This is called Constant Power mode.• Control Function: This converts the error signal into a control signal for the Laser Diode Current Source. It is not the same for Constant Power or Constant Current mode.• Limit Circuit: One way to damage a laser diode is to drive too much current through it. Each laser diode datasheet will specify a maximum operating current. Exceeding this current will damage the laser diode. To avoid this, a limit circuit is included in the laser diode power supply.The user determines the maximum setting and the output current is kept from exceeding that level. Some limit circuits cap the current at the max level and keep operating. An Active Current Limit circuit will disable the laser diode driver current.• Safety features: These vary widely between laser diode drivers. Worldwide, governmental regulations require a few basic elements for the more powerful laser systems.First, there must be a time delay between application of electrical power and lasing. Second, there must be a way to interlock protective housings or entry doors, so that if the housing or door is opened, the laser shuts off. Laser diodes are sensitive to thermal shock so a slow-start circuit is usually integrated. For DC powered drivers, an output shutdown when the voltage droops and threatens control integrity is called Brownout Protection. Another valuable feature can protect the laser diode against ESD shocks or transients from the power supply.Power: Power must be provided to the control electronics and current source. This can take the form of a DC power supply (some drivers use single supply inputs, others use dual supplies), or an AC input connector and cable. In some cases, where higher voltage is required to the laser diode, separate DC power supply inputs may be available to power the control electronics from a low +5 V supply and the laser diode from a higher voltage supply.The difference is usually price, feature set, and size.An instrument typically has a front panel with knobs and button adjustments and some form of display to track how the laser diode is operating. These can all be automated with computer control via USB, RS-232, RS-485, or GPIB. An instrument is usually powered by AC, not a DC power supply.By our definition, a module doesn’t include the display or power supply, and has the minimum required adjustments. To monitor status, an external voltmeter measures voltage and the module datasheet provides a transfer function to convert the voltage to actual laser diode current or photodiode current.A component is further stripped down, with no moving parts. External resistors or capacitors set operating parameters. Safety features are common to all three forms. Usually modules can sit on a benchtop or be integrated into a system using cables. Components mount directly to a printed circuit board (PCB) with plate-through or surface mount (SMT) pins. Two rows of pins are referred to as DIP packaging (dual-in-line), while a single row of pins is called SIP packaging (single-in-line).A variety of off-the-shelf controllers are available in both instrument and OEM packages. Some vendors are blurring the boundaries, for example, offering USB control of components as mini-instruments.Packaging of components and modules includes proper heatsinking of the circuit elements (or guidance on how the device should be heatsunk) and usually includes the appropriate cabling to the laser diode and power supply. Instruments include a power cord and user access inside the case is not necessary.Threshold Current: A specification of the laser diode. At this current, emission changes from spontaneous (LED like) to stimulated, and coherent light is produced. This value is dependent on the style of laser diode and the temperature of the laser diode case. Telcordia offers four methods of fi nding the threshold current in SR-TSY-001369.Forward Current: A specifi cation of the laser diode. Optical power is created with current fl ow through the laser diode. Once the current exceeds the threshold, the forward current and optical power are directly proportional. The relationship is usually given by a graph.Forward Voltage:A specifi cation of the laser diode. Forward Voltage changes as Forward Current changes, similar to a diode curve. Forward Voltage is used to determine the minimum DC power input level to a module or component to suffi ciently drive the laser diode. It is also used to determine how power is dissipated in the load versus in the driver itself.Constant Current mode: Feedback controlling the current source is the actual current through the laser diode.Constant Power mode:Feedback controlling the current source is the actual current through the photodetector. Modulation Bandwidth:This can be specified for a sine wave or square wave. It is typically the frequency at which an input signal is half the size of the original signal (3 dB point).Depth of Modulation:This is specifi ed in percentage. 100% depth of modulation means the maximum peak-to-peak signal allowed in the analog modulation input is repeated on the output current without distortion. Depth of modulation decreases as frequency increases.Disable:When output current is disabled, all safety mechanisms are usually set to an initial power on state andonly a residual leakage current is delivered to the laser diode.Leakage Current: Ideally, when a laser diode driver is turned off, no current fl ows through the diode. In practice, power is not turned off, but the laser diode is disabled. The circuitry disables the Control System, not the Current Source. Small amounts of current can still fl ow through the diode. If ESD protection is in parallel with the diode, all residual current should bypass the diode when the current source is disabled. Laser diodes are typically not hot-swappable. Remove the laser diode only when all power is off to the system following proper ESD precautions.ESD: Electro-static Discharge.The “zap” one feels crossing a carpet & touching a metal door knob is the most common example of ESD. Laser diodes are sensitive to ESD. A discharge that a human doesn’t feel is still enough to damage a laser diode. Proper ESD precautions should be followed whenever handling a laser diode or other ESD sensitive electronic equipment.DVM: Digital Volt Meter, a meter that monitors voltage. Ammeter:A meter that monitors current.Internal Power Dissipation:With a linear current source, some of the power delivered by the power supply goes to the laser diode, and some is used in the laser diode driver. The Maximum Internal Power Dissipation of a driver is the limit past which thermal damage to internal electronic components is possible. Designing a laser diode system includes choosing the power supply voltage. If a 28 V supply is chosen to drive a diode whose forward voltage is 2 V, 26 V will be dropped across the laser diode driver. If the driver is running at 1 Amp, the internally dissipated power will be V * I or 26 * 1 = 26 Watts. If the internal power dissipation specification is 9 Watts, the Current Source components will overheat and fail. Wavelength provides online Safe Operating Area Calculators for all components and modules to simplify this design choice.Compliance Voltage:The Current Source has an associated voltage drop across it. Compliance Voltage is the power supply voltage minus this internal voltage drop. It is the maximum voltage that can be delivered to the laser diode. It is typically specifi ed at full current.Current Limit: In the laser diode datasheet, Maximum Forward Peak Current will be specified at an ambient temperature. Above this current, the laser diode will be damaged. At higher temperatures, this maximum value will reduce. The Current Limit is the maximum current the Current Source will deliver. An Active Current Limit will trigger the control system to disable the current if Current Limit is exceeded. The Current Limit can be set below the laser diode maximum current, and used as a tool to minimize the Internal Power Dissipation of the laser diode driver. Load: For a laser diode driver, the load consists of the laser diode and / or the photodiode.IMON: This is an analog voltage proportional to the laser diode current. Transfer functions are provided in individual driver datasheets.PMON: This is an analog voltage proportional to the photodiode current. Transfer functions are provided in individual driver datasheets.RPD:This is a common term used to refer to a resistor in series with the photodiode. Measure the voltage across this resistor to determine photodiode current.[Ohms Law: V = I * R].VSET: This is a common term used to refer to the Analog Modulation Input signal. V indicates a voltage signal while SET indicates its purpose: control system setpoint. It can also be called MOD or MOD IN.What are typical speci fi cations and how do I interpret them for my application?At present, each vendor conducts their own testing and there is no standard for measurement. Once you identify a solution for your application, it is critical to test the product in your application to verify operation. Here are some of the de fi nitions Wavelength uses and how to interpret the speci fi cations in your design.Input Impedance: This is speci fi ed for analog voltage inputssuch as V SET or MOD IN. At higher frequencies, the relative value of the impedance of the source and the impedance of the input pin matter. The voltage of the modulation signal may be reduced if the values are mismatched. The fraction of the signal re fl ected at the interface is given by:(ZL - ZS)/(ZL + ZS), whereZL is the impedance of the input pin and ZS is the source impedance.Noise: For a laser diode driver, the noise of the outputcurrent is usually given as a single number in microAmps. A more correct representation of noise is mA / √ Hz, or current noise across a given bandwidth.Bandwidth: This is speci fi ed for a sine wave. Where the peak-to-peak amplitude of the sine wave is half the magnitude of the signal input at the Analog Modulation Input (3 dB point).Rise Time: After the initial delay and slow start sequence, if a square wave is applied at the Analog Modulation Input, the Current Source will respond to change this quickly. This can also be called ON time.Fall Time: When the Current Source is disabled, the current level through the diode will fall to residual levels within thistime. This can also be called OFF time.Depth of Modulation: The response of the Current Source will change as modulation frequency increases. At low frequencies, a full rail-to-rail signal can be input and the Current Source will follow along exactly. This is 100% depth of modulation. At higher frequencies, the peak-to-peak values will no longer get all the way to the rail. At 90% depthof modulation, a 5 V peak-to-peak input signal will result in a4.5 V peak-to-peak change in IMON.Operating Temperature Range: Electronics are designedto operate properly across a designated temperature range. Outside of the minimum and maximum temperatures,damage can occur or behavior can change. The operatingrange that Wavelength speci fies is coupled with the Maximum Internal Power Dissipation speci fication. Above a certain ambient temperature (usually 35°C or 50°C) maximum internal power dissipation derates to zero at themaximum operating temperature.Operating Voltage Range: In some laser diode drivers, two input voltages can be used — one to power the control electronics (V DD ) and one to provide higher compliance voltage to the laser diode (V S ). Typically, the control electronics operate on lower voltages: 3.3 to 5.5 V. Exceeding this voltage can damage elements in the Control or Power sections. The Current Source (or Output Stage) is designed for higher voltages (such as 30 V with the PLD family of laser diode drivers). This speci fi cation needs to be considered in conjunction with the drive current and power delivered to the load to make sure the design does not exceed the Maximum Internal Power Dissipation speci fi cation.Example: The PLD5000 is speci fied to operate up to 5 A at 30 V input. Its maximum internal power dissipation is 15 W.If 28 V is used to power a laser diode which drops 2 V, 26 V will drop across the PLD5000. At 26 V, the maximum currentwithin the safe operating range is less than 15 / 26 or 0.576 A. Driving more than that current will overheat the Output Stage components with potentially irreversible damage.Monitor vs. Actual accuracy: I MON and P MON signals areanalog voltages proportional to laser diode current and photodiode current, respectively. The accuracy of theactual currents relative to the measured values is speci fied in the individual driver datasheets. Wavelength uses calibrated, NIST traceable hardware to ensure this accuracyspeci fication.Separate Monitor & Power Grounds: One high power ground is designated to connect to the power supply onany laser diode driver. Several low current grounds are located amongst the monitor signals to minimize offsets and inaccuracies. While high and low current grounds are tied internally, for best results, use a low current ground with any monitor.Linear or switching power supplies for components andmodules: Linear power supplies are relatively inef fi cient and large compared to switching power supplies. They are, however, low noise. If noise is critical to your system, you can try a switching power supply to see if the switching frequency affects performance anywhere in the system.Wikipedia/wiki/Laser_diode Laser Diode Safety/wiki/Laser_safetyCDRH web site/Radiation-EmittingProducts/default.htmWavelength de fi nes three different laser diode / photodiodepin con fi gurations. Some laser diode drivers are universal,while others are speci fi c to the wiring of the laser diode. These are clearly identi fi ed in each laser diode driver datasheet.Some laser diode packages short either pin of the laserdiode to the case, which may connect the pin to earth ground through system hardware. Special attention to the details of grounding will ensure safe operation. The following de fi nitions and options assume the power supply ground is fl oating or isolated from earth ground:Additionally, if you combine a laser diode driver with a temperature controller, you may need to use separate powersupplies. If the TEC or thermistor is connected to the laser diode, you may need to separate grounds, using a powersupply for each controller and letting each power supply float independent of the other.Wavelength designs laser diode drivers and manufactures them at a facility in Bozeman, Montana, USA. For a listing of the current laser diode driver selections, click/products/default.phpFigure 2. Earth and Instrument GroundFigure 3. Grounding Con fi gurationsFigure 4. Laser Diode Types。
