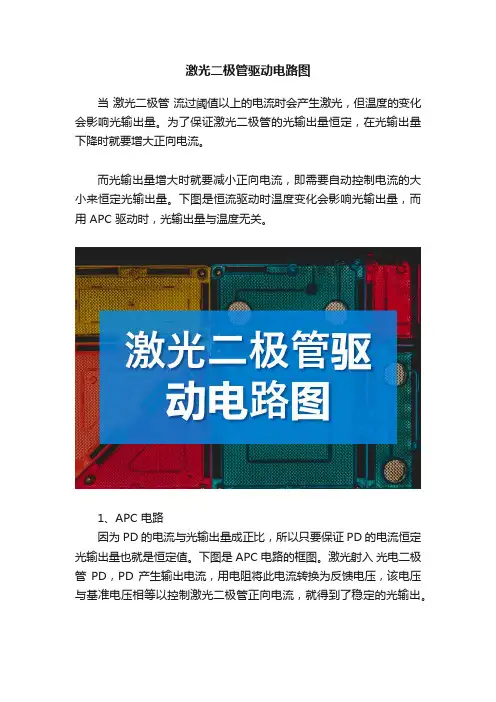

激光二极管驱动电路图当激光二极管流过阈值以上的电流时会产生激光，但温度的变化会影响光输出量。
为了保证激光二极管的光输出量恒定，在光输出量下降时就要增大正向电流。
而光输出量增大时就要减小正向电流，即需要自动控制电流的大小来恒定光输出量。
下图是恒流驱动时温度变化会影响光输出量，而用 APC 驱动时，光输出量与温度无关。
1、APC 电路因为 PD 的电流与光输出量成正比，所以只要保证 PD 的电流恒定光输出量也就是恒定值。
下图是 APC 电路的框图。
激光射入光电二极管PD，PD 产生输出电流，用电阻将此电流转换为反馈电压，该电压与基准电压相等以控制激光二极管正向电流，就得到了稳定的光输出。
图片来源于网络2、APC 电路举例①连续驱动电路下图是最简单的 APC 电路，它是一种负反馈电路。
Tr2 为正向电流控制管，R1d 为正向电流限流电阻，基极的电容器为软启动电容，稳压二极管确定基准电压值，激光二极管两端并接的 1 电容用来做过电压保护，吸收过电压，电源端的22 电容用来旁路过电压及波纹。
10kΩ电阻是它的放电电阻。
电源电压为 3V，用干电池供电。
激光二极管的工作电流和光电二极管的输出电流随激光元件的型号而各不相同，据此再确定外部元件的参数。
RF、RV 是决定光输出调整范围或光电二极管输出电流调整范围的电阻。
RF 决定光电二极管输出电流的最大值，RV 是可变电阻，RF+RV 决定输出电流的最小值。
首先要确定光输出的调整范围，根据光输出 -PD 输出特性，求出光电二极管输出电流的范围。
当 RV 的值为 0 时，光电二极管输出电流 Im 达到最大值。
必须限制这个最大值，以保证激光二极管的光输出不超过自身的额定值，否则会损坏激光二极管。
②脉冲驱动电路可以让流过激光二极管的电流脉冲化而实现脉冲驱动。
但仍然被需要辅以 APC 电路。
使三极管 Tr3 工作在开关状态，激光就被脉冲化，开关频率一般为数百赫兹。
如下图：图片来源于网络③完善的驱动电路这是一个通用的驱动电路，其原理框图见下图。
