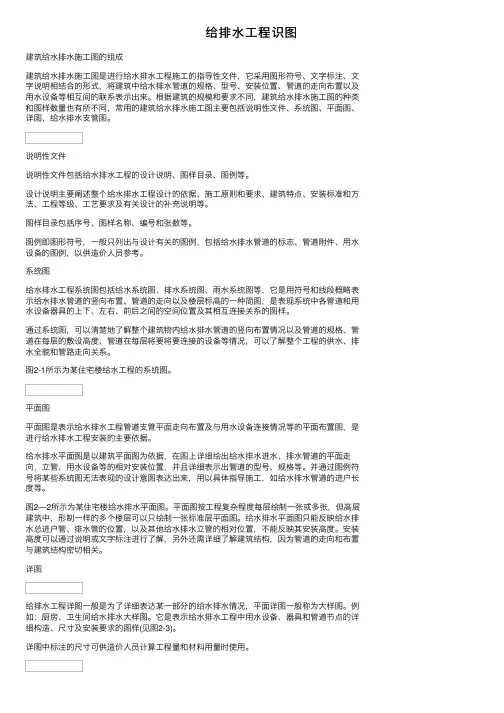

给排⽔⼯程识图建筑给⽔排⽔施⼯图的组成建筑给⽔排⽔施⼯图是进⾏给⽔排⽔⼯程施⼯的指导性⽂件,它采⽤图形符号、⽂字标注、⽂字说明相结合的形式,将建筑中给⽔排⽔管道的规格、型号、安装位置、管道的⾛向布置以及⽤⽔设备等相互间的联系表⽰出来。
根据建筑的规模和要求不同,建筑给⽔排⽔施⼯图的种类和图样数量也有所不同,常⽤的建筑给⽔排⽔施⼯图主要包括说明性⽂件、系统图、平⾯图、详图、给⽔排⽔⽀管图。
说明性⽂件说明性⽂件包括给⽔排⽔⼯程的设计说明、图样⽬录、图例等。
设计说明主要阐述整个给⽔排⽔⼯程设计的依据、施⼯原则和要求、建筑特点、安装标准和⽅法、⼯程等级、⼯艺要求及有关设计的补充说明等。
图样⽬录包括序号、图样名称、编号和张数等。
图例即图形符号,⼀般只列出与设计有关的图例,包括给⽔排⽔管道的标志、管道附件、⽤⽔设备的图例,以供造价⼈员参考。
系统图给⽔排⽔⼯程系统图包括给⽔系统图、排⽔系统图、⾬⽔系统图等,它是⽤符号和线段概略表⽰给⽔排⽔管道的竖向布置、管道的⾛向以及楼层标⾼的⼀种简图,是表现系统中各管道和⽤⽔设备器具的上下、左右、前后之间的空间位置及其相互连接关系的图样。
通过系统图,可以清楚地了解整个建筑物内给⽔排⽔管道的竖向布置情况以及管道的规格、管道在每层的敷设⾼度、管道在每层将要将要连接的设备等情况,可以了解整个⼯程的供⽔、排⽔全貌和管路⾛向关系。
图2-1所⽰为某住宅楼给⽔⼯程的系统图。
平⾯图平⾯图是表⽰给⽔排⽔⼯程管道⽀管平⾯⾛向布置及与⽤⽔设备连接情况等的平⾯布置图,是进⾏给⽔排⽔⼯程安装的主要依据。
给⽔排⽔平⾯图是以建筑平⾯图为依据,在图上详细绘出给⽔排⽔进⽔、排⽔管道的平⾯⾛向,⽴管、⽤⽔设备等的相对安装位置,并且详细表⽰出管道的型号、规格等。
并通过图例符号将某些系统图⽆法表现的设计意图表达出来,⽤以具体指导施⼯,如给⽔排⽔管道的进户长度等。
图2—2所⽰为某住宅楼给⽔排⽔平⾯图。
平⾯图按⼯程复杂程度每层绘制⼀张或多张,但⾼层建筑中,形制⼀样的多个楼层可以只绘制⼀张标准层平⾯图。
建筑给排水施工图识读5.1 建筑给排水施工图标准内容图纸是用标明尺寸的图形和文字来说明工程建筑、机械、设备等的结构、形状、尺寸及其他要求的一种技术文件,有纸质图及电子图之分。
图纸的图幅按《房屋建筑制图统一标准》(GB/T 50001—2017)分为A0(1 189 mm×841 mm),A1(841 mm×594 mm),A2(594 mm×420 mm),A3(420 mm×297 mm),A4(297 mm×210 mm)。
建筑工程施工图按专业分为总图、建筑施工图、结构施工图、给排水施工图、电气施工图、暖通施工图等。
其中,给排水施工图由专业目录、专业设计说明、工艺流程图、图例、设备材料清单、平面图、立(剖)面图、系统图、节点详图、大样图和标准图等组成。
1)专业目录专业目录是为了便于查阅和保管,将一个项目的施工图纸按专业分类,每个专业按相应的名称和顺序进行归纳整理编排而成的。
通过图纸专业目录,可以知道该项目每个专业图纸的图别、图名及数量。
2)专业设计说明专业设计说明是设计人员在图样上无法表明而又必须要建设单位和施工单位知道的一些技术和质量要求,一般以文字的形式加以说明,其内容包括工程设计的主要技术数据、竣工验收要求以及特殊注意事项。
给排水专业设计说明主要包括给水、消防、排水、热水、中水等相关设计的说明。
3)工艺流程图工艺流程图是整个管道系统工艺变化过程的原理图,是设备布置和管道布置等设计的依据,也是施工安装和操作运行的依据。
通过此图,可全面了解建筑物名称、设备编号、整个系统的仪表控制点,可以确切了解管道的材质、规格、编号、输送的介质与流向以及主要控制阀门等。
4)图例图例是对图纸中的管件、阀门等采用规定的符号加以表示,其并不完全反映事物的形象,只是示意性地表示具体的设备和管件。
因此要熟悉常用的图例,以便于流畅地识读图纸。
5)设备材料清单工程选用的主要材料及设备清单应列明材料类别、规格、数量,设备品种、规格和主要设计参数及尺寸。
建筑制图与识图习题集1-1 找出与轴测图相对应的三视图,在每题的括号内填写轴测图的序号(一) 11-1 找出与轴测图相对应的三视图,在每题的括号内填写轴测图的序号(一) 21-2 画三视图练习班级姓名学号 31-3 已知正等轴测图,量取尺寸,画出三视图。
班级姓名学号 4 1. 2.3. 4.1-3已知正等轴测图,量取尺寸,画出三视图。
班级姓名学号 5 5. 6.7. 8.1-4 根据两视图,参照轴测图补画第三视图。
班级姓名学号 6 1. 2.3. 4.1-4 根据两视图,参照轴测图补画第三视图。
班级姓名学号7 5. 6.7. 8.1-5 根据两视图,补画第三视图。
班级姓名学号8 1. 2.3. 4.1-5 根据两视图,补画第三视图。
班级姓名学号9 5. 6.7. 8.1-6 根据轴测图补全视图中的漏线。
班级姓名学号10 1. 2.3. 4.1-6 根据已知视图补画缺线。
班级姓名学号11 1. 2.3. 4.1-7 点的投影班级姓名学号12 1.按立体图作各点的两面投影。
2. 已知点A在V面之前40,点B在H面之上12,点C在V面上,点D在H面上,点E在投影轴上,补全各点的两面投影。
1-7点的投影班级姓名学号13 3. 根据立体图,画A点的三面投影图。
4.根据A,B,C三点的立体图作出它们的投影图。
1-8 点的投影班级姓名学号145. 已知A点的投影,B点在A点左方15、前方25、上方13,求作B 点的三面投影。
6.已知点B在点A的正左方15;点C与点A是对V面的重影点,点D在点A的正下方20,,补全各点的三面投影,并表明可见性。
1-8 线的投影班级姓名学号151. 判断下列直线对投影面的相对位置,并填写直线类型。
AB是_____线;EF是_____线;CD是_____线;KL是_____线。
2.根据直线的两投影求第三投影,并判断直线对投影面的相对位置,并填写直线类型。
线线线线1-8 线的投影班级姓名学号163.己知直线的两面投影,求作其第三面投影,并说明直线的空间位置及反映实长的投影,同时求出直线上点的投影。
