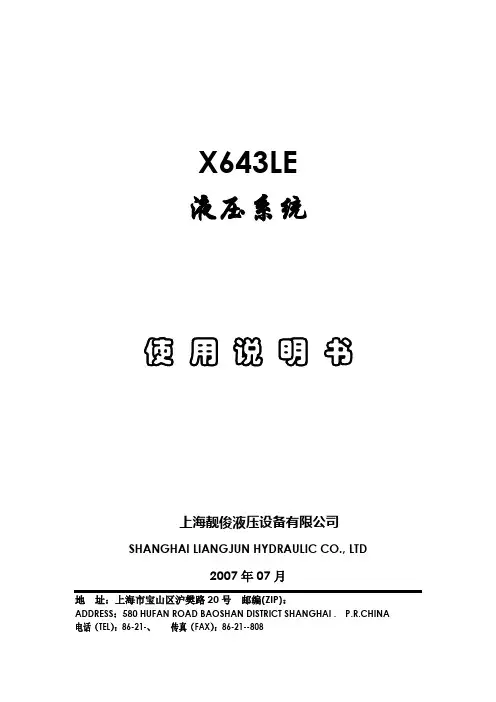

X643LE液压系统使用说明书上海靓俊液压设备有限公司SHANGHAI LIANGJUN HYDRAULIC CO., LTD2007年07月地址:上海市宝山区沪樊路20号邮编(ZIP):ADDRESS:580 HUFAN ROAD BAOSHAN DISTRICT SHANGHAI . P.R.CHINA 电话(TEL):86-21-、传真(FAX):86-21--808X643LE液压系统使用说明书目录一.系统概述二.主要技术参数三.主要组成及其工作原理四.现场安装管道五.试车六. GLC4-17/1.6冷却器使用要求七.系统的维护八.液压油九.厌氧胶十.附图目录十一.明细表———————————————————————————————————————Page 1of 17上海靓俊液压设备有限公司注意事项:1.焊接均应采用氩弧焊打底后电焊;2.冷却水为纯净软化水,进水温度小于等于300C(T≤300C),水流量大于等于450升每分(Q≥450L/min);3.液压油为46#抗磨液压油(L-HM46);4.站房内保持清洁的空气流通。
X643LE液压系统使用说明书一.系统概述液压系统是保障压机与装卸机正常、准确动作的关键,为便其运行正常,使用寿命长,首先要小心组装、试车,经常检查和有良好的保养计划。
另外应特别注意,用户本身的使用条件,工作环境,可能会影响到本系统的保养质量,不过,如果没有另外提供的专门说明的话,请用户严格按照本说明书去安装,调试与使用。
本液压系统由液压泵组、阀组、充液阀、过滤冷却系统、控制装置、油箱、蓄能器组及管路等组成。
在工作过程中,过滤冷却系统、压机泵组、加压泵组、充压泵组等均电器控制工作。
当加压泵组中的柱塞泵和充压泵组中的叶片泵调整至压力缸时,压机开始闭合,同时低压蓄压器通过进油充液阀给油缸充液,在这一阶段叶片泵、柱塞泵全流量输出,供大流量给油缸,使热压机快速上升,直至加压,通过电接点压力表及压力传感器逐步切换叶片泵供油。

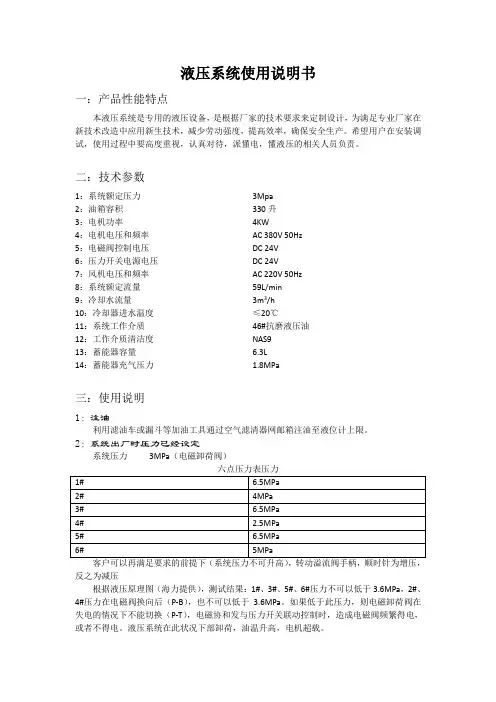

液压系统使用说明书一:产品性能特点本液压系统是专用的液压设备,是根据厂家的技术要求来定制设计,为满足专业厂家在新技术改造中应用新生技术,减少劳动强度,提高效率,确保安全生产。
希望用户在安装调试,使用过程中要高度重视,认真对待,派懂电,懂液压的相关人员负责。
二:技术参数1:系统额定压力3Mpa2:油箱容积330升3:电机功率4KW4:电机电压和频率AC 380V 50Hz5:电磁阀控制电压DC 24V6:压力开关电源电压DC 24V7:风机电压和频率AC 220V 50Hz8:系统额定流量59L/min9:冷却水流量3m3/h10:冷却器进水温度≤20℃11:系统工作介质46#抗磨液压油12:工作介质清洁度NAS913:蓄能器容量 6.3L14:蓄能器充气压力 1.8MPa三:使用说明1:注油利用滤油车或漏斗等加油工具通过空气滤清器网邮箱注油至液位计上限。
2:系统出厂时压力已经设定系统压力3MPa(电磁卸荷阀)客户可以再满足要求的前提下(系统压力不可升高),转动溢流阀手柄,顺时针为增压,反之为减压根据液压原理图(海力提供),测试结果:1#、3#、5#、6#压力不可以低于3.6MPa,2#、4#压力在电磁阀换向后(P-B),也不可以低于3.6MPa。
如果低于此压力,则电磁卸荷阀在失电的情况下不能切换(P-T),电磁协和发与压力开关联动控制时,造成电磁阀频繁得电,或者不得电。
液压系统在此状况下部卸荷,油温升高,电机超载。
3:最适宜的油温为30-60度,由于本系统的特殊性,要求液压站工作时,需要通过循环冷却水进行热交换,水冷却器下口为进水口,上口为回水口。
4:液压油一般为8-10月更换一次,并清洗油箱,去除污垢尘埃。
5:外接电源电压必须使控制电压与电磁铁标牌一致。
6:液压站第一次启动时,首先确认电机转向是否与所贴箭头一致。
确认无误后,放可开机。
一般情况下,电机禁止频繁启、闭。
7:系统开机后,应检查各部工作压力是否在工作范围内。
YZW40-D0.75液压系统说明书
1,连接说明
1)三相380V电源接入,注意,要在断开电源的情况下做此操作;

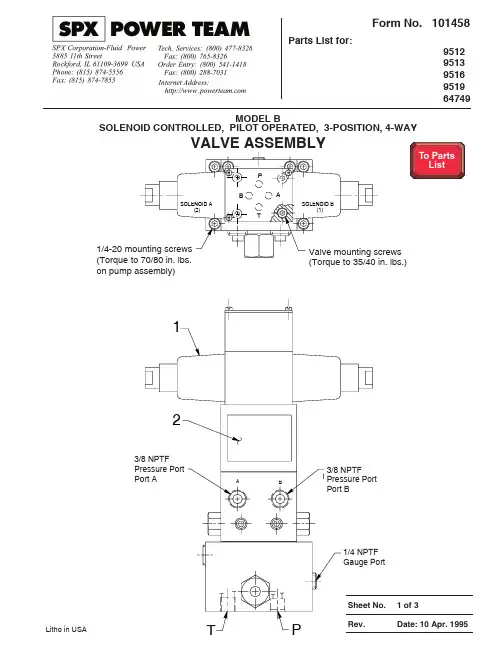

2)2、3为电磁阀的两个灯头,分别接入控制电路的左右换向,电压为DC24V;
3)4处为两个出油口,分别接油缸的进出油口。
2,检查油箱内部清洁度,如有必要则需清洗油箱。
往油箱中装入清洁的抗磨液压油,油需到液位液温计刻度的2/3以上。
每六个月应换油一次,换油时应彻底清理内部残留污物。
3,打开电源试运行
1)此时压力表刻度指示在0,此为正常情况;
2)接通控制电路,电磁换向阀的一个灯头亮起,电磁换向阀做换向动作,过几秒钟后,压力表有压力显示,调节溢流阀,使得压力表指示在所需压力刻度上;
3)观察油缸动作,如控制电路和油缸动作不一致,则调换电磁换向阀的灯头位置;
4)在油缸停止不动作时,两个灯头应都不亮起,压力表刻度指示在0;
5)当电机不运转时,请检查电缆连接是否正确,电源是否正常;
6)当电机工作但不供油时,请检查电机旋转方向是否正确或油位过低。
如果油位过低,请立即注油。
7)根据实际情况,调整溢流阀手柄,调到自己需要的压力。
(例:油泵额定最高压力6.3MPA,调整使用压力时就不能超过6MPA,否则油泵损坏很快。
)。

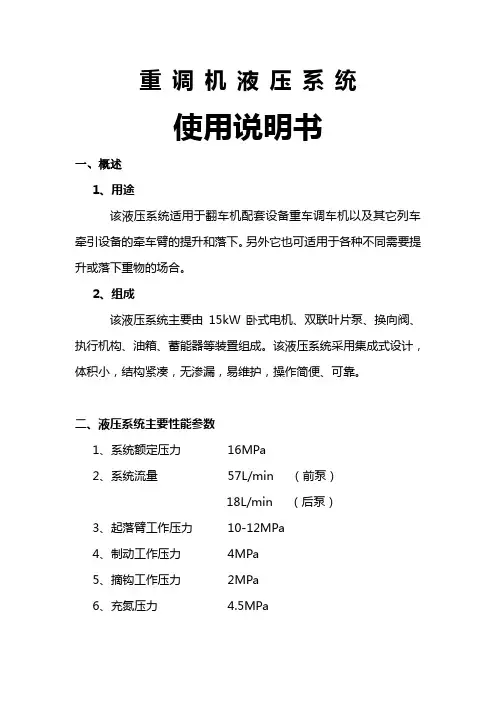

重调机液压系统使用说明书一、概述1、用途该液压系统适用于翻车机配套设备重车调车机以及其它列车牵引设备的牵车臂的提升和落下。
另外它也可适用于各种不同需要提升或落下重物的场合。
2、组成该液压系统主要由15kW卧式电机、双联叶片泵、换向阀、执行机构、油箱、蓄能器等装置组成。
该液压系统采用集成式设计,体积小,结构紧凑,无渗漏,易维护,操作简便、可靠。
二、液压系统主要性能参数1、系统额定压力16MPa2、系统流量57L/min (前泵)18L/min (后泵)3、起落臂工作压力10-12MPa4、制动工作压力4MPa5、摘钩工作压力2MPa6、充氮压力 4.5MPa7、电机功率15kW8、电机转速1460r/min9、抬臂时间10S10、落臂时间8S11、摘钩时间<2S12、制动时间<1S13、有效容积605L14、油液YA-N46三、液压系统工作原理及概况1、原理(参见原理图)本系统主要有以下三个作用:抬落臂、摘钩、制动。
双联泵(10)通过弹性联轴器(11)从电机(12)得到机械能后,经滤油器(9)从油箱(1)吸油然后泵的两个出口分别输出压力油P1、P2。
P1、P2的压力分别由卸荷阀(14)和(15)调定。
压力油P1经卸荷阀(14)至集成块(20),压力油分两路,一路经叠加阀(21)(22)(23)(24)至摆动油缸;另一路经叠加阀(34)(33)(32)(31)至平衡油缸,摆动油缸、平衡油缸联动,完成大臂抬落。
压力油P2经卸荷阀(14)分两路,分别完成提销和制动。
蓄能器(26)在抬臂时蓄能,落臂时释放能量,并为平衡油缸提供背压及补充循环油。
2、工作概况(参见原理图)(1)启动电机(12)5DT得电,车臂落下,到位后5DT失电,3DT得电制动抱闸打开调车机接车。
(2)将重车牵至翻车机上定位3DT失电制动。
2DT得电提后钩销到位,2DT失电。
3DT得电调车前行一段,将车辆送到迁车台后3DT失电,1DT得电提前钩,到位后1DT失电,调车机停止,3DT 得电调车机返回3DT失电调车机停止,4DT,6DT得电,车臂抬起到位,4DT、6DT失电,调车机返回,开始下一循环。

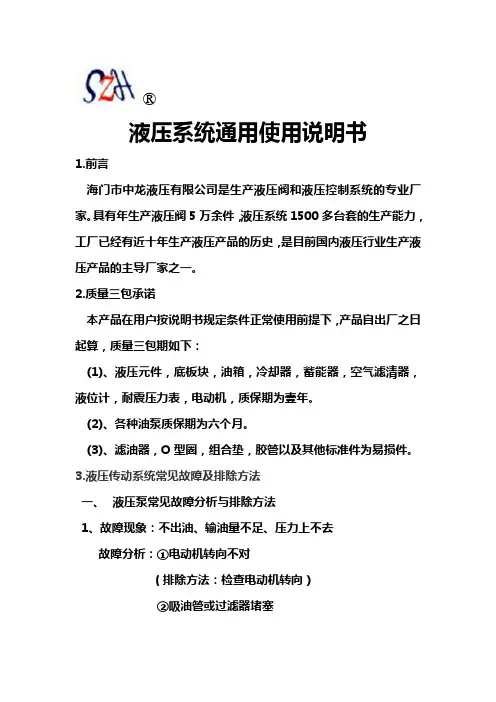

®液压系统通用使用说明书1.前言海门市中龙液压有限公司是生产液压阀和液压控制系统的专业厂家。
具有年生产液压阀5万余件,液压系统1500多台套的生产能力,工厂已经有近十年生产液压产品的历史,是目前国内液压行业生产液压产品的主导厂家之一。
2.质量三包承诺本产品在用户按说明书规定条件正常使用前提下,产品自出厂之日起算,质量三包期如下:(1)、液压元件,底板块,油箱,冷却器,蓄能器,空气滤清器,液位计,耐震压力表,电动机,质保期为壹年。
(2)、各种油泵质保期为六个月。
(3)、滤油器,O型圈,组合垫,胶管以及其他标准件为易损件。
3.液压传动系统常见故障及排除方法一、液压泵常见故障分析与排除方法1、故障现象:不出油、输油量不足、压力上不去故障分析:①电动机转向不对(排除方法:检查电动机转向)②吸油管或过滤器堵塞(排除方法:疏通管道,清洗过滤器,换新油)③轴向间隙或径向间隙过大(排除方法:检查更换有关零件)④连接处泄漏,混入空气(排除方法:紧固各连接处螺钉,避免泄漏,严防空气混入)⑤油液粘度太大或油液温升太高(排除方法:正确选用油液,控制温升)2、故障现象:噪音严重压力波动厉害故障分析:①吸油管及过滤器堵塞或过滤器容量小(排除方法:清洗过滤器使吸油管通畅,正确选用过滤器)②吸油管密封处漏气或油液中有气泡(排除方法:在连接部位或密封处加点油,如噪音减小,可拧紧接头或更换密封圈;回油管口应在油面以下,与吸油管要有一定距离)③泵与联轴节不同心(排除方法:调整同心)④油位低(排除方法:加油液)⑤油温低或粘度高(排除方法:把油液加热到适当的温度)⑥泵轴承损坏(排除方法:检查(用手触感)泵轴承部分温升) 3、故障现象:泵轴颈油封漏油故障分析:泄油管道液阻过大,使泵体内压力升高到超过油封许用的耐压值(排除方法:检查柱塞泵泵体上的泄油口是否用单独油管直接接通油箱。
若发现把几台柱塞泵的泄漏油管并联在一根同直径的总管后再接通油箱,或者把柱塞泵的泄油管接到总回油管上,则应予改正。

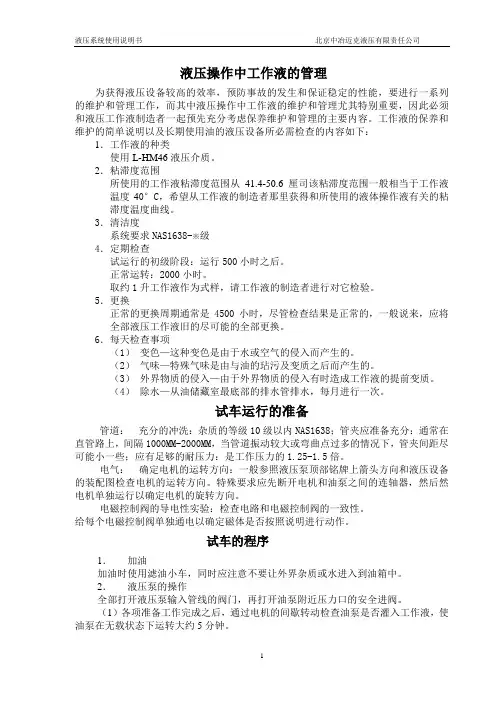

液压操作中工作液的管理为获得液压设备较高的效率,预防事故的发生和保证稳定的性能,要进行一系列的维护和管理工作,而其中液压操作中工作液的维护和管理尤其特别重要,因此必须和液压工作液制造者一起预先充分考虑保养维护和管理的主要内容。
工作液的保养和维护的简单说明以及长期使用油的液压设备所必需检查的内容如下:1.工作液的种类使用L-HM46液压介质。
2.粘滞度范围所使用的工作液粘滞度范围从41.4-50.6厘司该粘滞度范围一般相当于工作液温度40°C,希望从工作液的制造者那里获得和所使用的液体操作液有关的粘滞度温度曲线。
3.清洁度系统要求NAS1638-※级4.定期检查试运行的初级阶段:运行500小时之后。
正常运转:2000小时。
取约1升工作液作为式样,请工作液的制造者进行对它检验。
5.更换正常的更换周期通常是4500小时,尽管检查结果是正常的,一般说来,应将全部液压工作液旧的尽可能的全部更换。
6.每天检查事项(1)变色—这种变色是由于水或空气的侵入而产生的。
(2)气味—特殊气味是由与油的玷污及变质之后而产生的。
(3)外界物质的侵入—由于外界物质的侵入有时造成工作液的提前变质。
(4)除水—从油储藏室最底部的排水管排水,每月进行一次。
试车运行的准备管道:充分的冲洗:杂质的等级10级以内NAS1638;管夹应准备充分:通常在直管路上,间隔1000MM-2000MM,当管道振动较大或弯曲点过多的情况下,管夹间距尽可能小一些;应有足够的耐压力:是工作压力的1.25-1.5倍。
电气:确定电机的运转方向:一般参照液压泵顶部铭牌上箭头方向和液压设备的装配图检查电机的运转方向。
特殊要求应先断开电机和油泵之间的连轴器,然后然电机单独运行以确定电机的旋转方向。
电磁控制阀的导电性实验:检查电路和电磁控制阀的一致性。
给每个电磁控制阀单独通电以确定磁体是否按照说明进行动作。
试车的程序1.加油加油时使用滤油小车,同时应注意不要让外界杂质或水进入到油箱中。
2800/420可控中高软压光机液压系统使用说明书二OO八年九月第 1 页共15 页目录一、液压系统原理说明二、液压系统调试的注意事项三、液压设备的正确使用四、液压系统操作说明五、液压设备的维护和保养六、液压备件的管理七、液压设备的检修八、重要元件使用注意九、易损件明细表第 2 页共15 页一、液压系统原理说明1、本系统站内设有压力、温度、液位等控制仪表,各仪表的调定值在现场调试时,依据实际情况可以调整。
2、液位信号有2个控制点,用来进行高液位和低液位的检测和控制,在低液位时声光报警,并停泵。
3、油液工作范围35℃≤T≤45℃,温度低于25时,启动加热器加热,待温度升高到25℃时才可启动油泵;当温度达到45℃时,电磁水阀得电,通入冷却水,待温度降低到35℃停止冷却。
温度高、低点由电接点温度计和热电阻调定。
4、压区加压系统设置两台工作泵,一用一备,泵的工作状态由电器线路选择,两泵交替使用。
油泵启动时,电磁溢流阀电磁铁通电,延时5秒后断电压区加压部分为两个压力级,即180bar和20bar 180bar系统向压区油缸活塞侧供油;20bar系统向压区油缸活塞杆侧供油,作为背压。
5、压区控制部分中,单向节流阀、高压球阀、溢流阀等安装在阀块上,组成阀组,在靠近油缸安装,管路安装时,从控制阀组到执行机构之间保证管路对称。
6、电机启动时,先检测吸油口球阀是否打开,确定球阀打开后,对应电机才能通电启动。
7、工作介质为YB-N46#(GB2512)抗磨液压油。
油液清洁度NAS1638,9级。
油箱加油,必须用滤油小车过滤,以保证油液清洁。
8、两台蓄能器主要用于吸收压力波动、稳定系统压力。
9、使用过程中,过滤器堵塞报警后,要及时切换到另一路,并及时更换滤芯,保证系统油液清洁度。
10、中高辊系统设置2台工作泵,一台工作,一台备用,泵的工作状态由电气线路选择,工作泵发生故障,由操作者手动切换三通球阀,启动备用泵。
二、液压系统调试的注意事项1.调试前的检查调试前必须认真检查下列各项:(1)各元件的管路连接和电气线路是否正确、牢固可靠,如泵、阀的进、出口位置、管接头等。

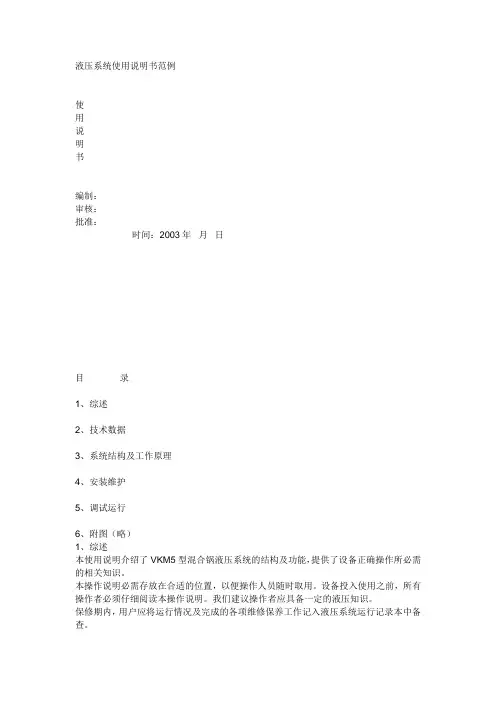

液压系统使用说明书范例使用说明书编制:审核:批准:时间:2003年月日目录1、综述2、技术数据3、系统结构及工作原理4、安装维护5、调试运行6、附图(略)1、综述本使用说明介绍了VKM5型混合锅液压系统的结构及功能,提供了设备正确操作所必需的相关知识。
本操作说明必需存放在合适的位置,以便操作人员随时取用。
设备投入使用之前,所有操作者必须仔细阅读本操作说明。
我们建议操作者应具备一定的液压知识。
保修期内,用户应将运行情况及完成的各项维修保养工作记入液压系统运行记录本中备查。
2、技术数据2.1、旋转回路2.1.1、最高工作压力:Pe =10MPa2.1.2、最大流量:Qe =9.9L/min2.1.3、马达排量:49.5ml/r;转速:10~200rpm、波动在±2.5%以内2.1.4、电动机参数:变频电机1.5KW/1440rpm/380V/50Hz2.2、升降回路2.2.1、最高工作压力:Pe =4MPa2.2.2、最大流量:Qe =5.8L/min2.2.3、油缸活塞杆运行速度:0.3~1.5m/min(一次调定),两个双作用油缸:油缸活塞直径:φ40mm,活塞杆直径φ25,油缸活塞行程:800mm2.2.4 电动机参数:1.1KW/960rpm/380V/50Hz2.3 油箱容积: V=150L2.4 液压油:N32(冬)/N46(夏),清洁度:ISO标准18/132.5冷却器:冷却水≤28℃、0.15~0.2MPa、20L/min3、系统结构该系统由四部分组成:旋转回路、升降回路、油箱总成及管路系统。
3.1、旋转回路由立式安装的泵电机组件、控制阀组、液压马达等组成。
其中油泵驱动电机为变频电机,由变频器对电机进行调速,使油泵按要求输出变化的流量,从而控制液压马达的输出转速。
3.2、升降回路由立式安装的泵电机组件、手摇泵、控制阀组、两个双作用油缸等组成。
手摇泵直接与油缸下腔相连,当出现突然停电事故时,能人工摇动手摇泵,使油缸上升至要求的位置。
