光纤直放站工程培训简明教材福建邮科通信技术目录第一章系统概述 ......................................................................................................................... 错误!未定义书签。

原理概述.................................................................................................................................. 错误!未定义书签。

系统组成.................................................................................................................................. 错误!未定义书签。

系统框图............................................................................................................................. 错误!未定义书签。

系统工作原理 ..................................................................................................................... 错误!未定义书签。

主机结构.................................................................................................................................. 错误!未定义书签。

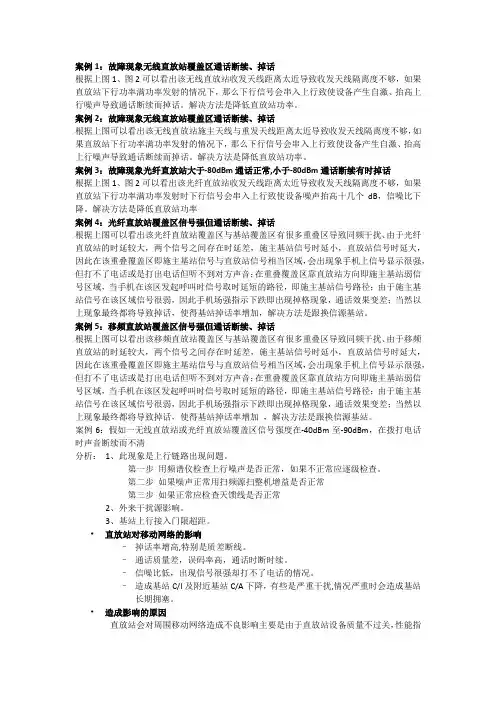

案例1：故障现象无线直放站覆盖区通话断续、掉话根据上图1、图2可以看出该无线直放站收发天线距离太近导致收发天线隔离度不够，如果直放站下行功率满功率发射的情况下，那么下行信号会串入上行致使设备产生自激、抬高上行噪声导致通话断续而掉话。

解决方法是降低直放站功率。

案例2：故障现象无线直放站覆盖区通话断续、掉话根据上图可以看出该无线直放站施主天线与重发天线距离太近导致收发天线隔离度不够，如果直放站下行功率满功率发射的情况下，那么下行信号会串入上行致使设备产生自激、抬高上行噪声导致通话断续而掉话。

解决方法是降低直放站功率。

案例3：故障现象光纤直放站大于-80dBm通话正常,小于-80dBm通话断续有时掉话根据上图1、图2可以看出该光纤直放站收发天线距离太近导致收发天线隔离度不够，如果直放站下行功率满功率发射时下行信号会串入上行致使设备噪声抬高十几个dB，信噪比下降。

解决方法是降低直放站功率案例4：光纤直放站覆盖区信号强但通话断续、掉话根据上图可以看出该光纤直放站覆盖区与基站覆盖区有很多重叠区导致同频干扰、由于光纤直放站的时延较大，两个信号之间存在时延差，施主基站信号时延小，直放站信号时延大，因此在该重叠覆盖区即施主基站信号与直放站信号相当区域，会出现象手机上信号显示很强，但打不了电话或是打出电话但听不到对方声音；在重叠覆盖区靠直放站方向即施主基站弱信号区域，当手机在该区发起呼叫时信号取时延短的路径，即施主基站信号路径；由于施主基站信号在该区域信号很弱，因此手机场强指示下跌即出现掉格现象，通话效果变差；当然以上现象最终都将导致掉话，使得基站掉话率增加，解决方法是跟换信源基站。

案例5：移频直放站覆盖区信号强但通话断续、掉话根据上图可以看出该移频直放站覆盖区与基站覆盖区有很多重叠区导致同频干扰、由于移频直放站的时延较大，两个信号之间存在时延差，施主基站信号时延小，直放站信号时延大，因此在该重叠覆盖区即施主基站信号与直放站信号相当区域，会出现象手机上信号显示很强，但打不了电话或是打出电话但听不到对方声音；在重叠覆盖区靠直放站方向即施主基站弱信号区域，当手机在该区发起呼叫时信号取时延短的路径，即施主基站信号路径；由于施主基站信号在该区域信号很弱，因此手机场强指示下跌即出现掉格现象，通话效果变差；当然以上现象最终都将导致掉话，使得基站掉话率增加，解决方法是跟换信源基站。

GSM 无线直放站培训教材浙江美伦科技集团有限公司一、系统概述1、工作原理1.1系统组成1.2主机结构及指标要求放大器：即功放、用以实现信号放大的模块，比如一-25 dbm大小的信号进入一增益既放大系数为55dbm的放大器输入端,根据计算那么放大器的输出端信号应为：-25dbm + 55dbm = 30dbm。

滤波器：通过有用频率信号抑制无用频率信号的部件或设备。

低噪声放大器：位于接收机的最前端，要求噪声越小越好，并有一定的增益抑制后面各级噪声对系统的影响，但为了不使后面的混频器过载，它的增益又不宜过大。

输入端必须与天馈滤波器有很好的匹配，以达到功率输出最大。

衰减器：其主要用途是调整整机的增益，既通过其可有效调节整机的输出功率。

功分器：进行功率平均分配的器件。

比如一台无线站要安装两面发射天线，可以用一个二功分和主机的输出相接，然后二功分的两个输出端分别和两面天线相连，即可，且其两面天线的输出功率一样。

耦合器：从主干通道中提取出部分信号的器件。

按耦合度大小分为5、10、15、20…. dB不同规格；从基站提取信号可用大功率耦合器（300W）。

馈线：是传输高频电流的传输线。

天线：是将高频电流或波导形式的能量变换成电磁波并向规定方向发射出去或把来自一定方向的电磁波还原为高频电流的一种设备。

噪声系数：噪声系数是指被测直放站在工作频带范围内，正常工作时输入信噪比与输出信噪比的比，用dB表示。

室外覆盖用直放站噪声系数NF≤4dB室内覆盖用直放站噪声系数NF≤6dB对于和基站以耦合方式工作的直放站前向噪声系数不作要求。

传输时延：传输时延是指被测直放站输出信号对输入信号的时间延迟。

宽带直放站≤1.5μs；(应用声表面滤波器的宽带直放站≤5μs)选频直放站≤5.0μs；互调产物：当工作频带内有两个及以上信号输入直放站后，由于直放站的非线性而在其输出端口产生的与两个或多个输入信号有特定关系的产物为互调产物。

同杂散发射要求，但工作频带内互调应≤-36dBm或≤-66dBc。
