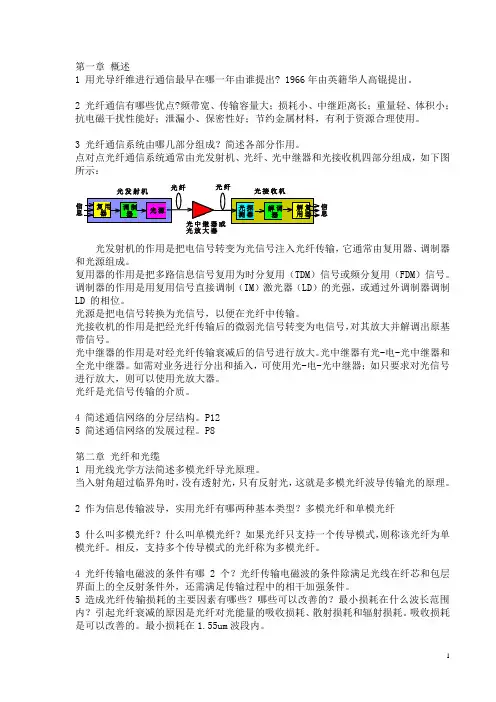

第一章 概述1 用光导纤维进行通信最早在哪一年由谁提出? 1966年由英籍华人高锟提出。

2 光纤通信有哪些优点?频带宽、传输容量大；损耗小、中继距离长；重量轻、体积小； 抗电磁干扰性能好；泄漏小、保密性好；节约金属材料，有利于资源合理使用。

3 光纤通信系统由哪几部分组成？简述各部分作用。

点对点光纤通信系统通常由光发射机、光纤、光中继器和光接收机四部分组成，如下图所示：光放大器光纤信息光发射机的作用是把电信号转变为光信号注入光纤传输，它通常由复用器、调制器和光源组成。

复用器的作用是把多路信息信号复用为时分复用（TDM ）信号或频分复用（FDM ）信号。

调制器的作用是用复用信号直接调制（IM ）激光器（LD ）的光强，或通过外调制器调制 LD 的相位。

光源是把电信号转换为光信号，以便在光纤中传输。

光接收机的作用是把经光纤传输后的微弱光信号转变为电信号，对其放大并解调出原基带信号。

光中继器的作用是对经光纤传输衰减后的信号进行放大。

光中继器有光-电-光中继器和全光中继器。

如需对业务进行分出和插入，可使用光-电-光中继器；如只要求对光信号进行放大，则可以使用光放大器。

光纤是光信号传输的介质。

4 简述通信网络的分层结构。

P125 简述通信网络的发展过程。

P8第二章 光纤和光缆1 用光线光学方法简述多模光纤导光原理。

当入射角超过临界角时，没有透射光，只有反射光，这就是多模光纤波导传输光的原理。

2 作为信息传输波导，实用光纤有哪两种基本类型？多模光纤和单模光纤3 什么叫多模光纤？什么叫单模光纤？如果光纤只支持一个传导模式，则称该光纤为单模光纤。

相反，支持多个传导模式的光纤称为多模光纤。

4 光纤传输电磁波的条件有哪2个？光纤传输电磁波的条件除满足光线在纤芯和包层界面上的全反射条件外，还需满足传输过程中的相干加强条件。

5 造成光纤传输损耗的主要因素有哪些？哪些可以改善的？最小损耗在什么波长范围内？引起光纤衰减的原因是光纤对光能量的吸收损耗、散射损耗和辐射损耗。

光纤通信复习（各章复习要点）光纤通信复习（各章复习要点）第⼀章光纤的基本理论1、光纤的结构以及各部分所⽤材料成分2、光纤的种类3、光纤的数值孔径与相对折射率差4、光纤的⾊散5、渐变光纤6、单模光纤的带宽计算7、光纤的损耗谱8、多模光纤归⼀化频率，模的数量第⼆章光源和光发射机1、光纤通信中的光源2、LD的P-I曲线，测量Ith做法3、半导体激光器的有源区4、激光器的输出功率与温度关系5、激光器的发射中⼼波长与温度的关系6、发光⼆极管⼀般采⽤的结构7、光源的调制8、从阶跃响应的瞬态分析⼊⼿，对LD数字调制过程出现的电光延迟和张弛振荡的瞬态性质分析（p76）9、曼彻斯特码10、DFB激光器第三章光接收机1、光接收机的主要性能指标2、光接收机主要包括光电变换、放⼤、均衡和再⽣等部分3、光电检测器的两种类型4、光电⼆极管利⽤PN结的什么效应第四章光纤通信系统1、光纤通信系统及其⽹管OAM2、SDH系统3、再⽣段距离的设计分两种情况4、EDFA第五章⽆源光器件和WDM1、⼏个常⽤性能参数2、波分复⽤器的复⽤信道的参考频率和最⼩间隔3、啁啾光纤光栅4、光环形器的各组成部分的功能及⼯作原理其他1、光孤⼦2、中英⽂全称：DWDM 、EDFA 、OADM 、SDH 、SOA第⼀章习题⼀、单选题1、阶跃光纤中的传输模式是靠光射线在纤芯和包层的界⾯上（B）⽽是能量集中在芯⼦之中传输。

A、半反射B、全反射C、全折射D、半折射2、多模渐变折射率光纤纤芯中的折射率是（A）的。

A、连续变化B、恒定不变C、间断变换D、基本不变3、⽬前，光纤在（B）nm处的损耗可以做到0.2dB/nm左右，接近光纤损耗的理论极限值。

A、1050B、1550C、2050D、25504、普通⽯英光纤在波长（A）nm附近波导⾊散与材料⾊散可以相互抵消，使⼆者总的⾊散为零。

A、1310B、2310C、3310D、43105、⾮零⾊散位移单模光纤也称为（D）光纤，是为适应波分复⽤传输系统设计和制造的新型光纤。

光放大器类型光纤放大器掺稀土元素放大器非线性效应放大器特性。

泵浦和增益系数光放大器的能源是由外界泵浦提供的。

根据掺杂物能级结构的不同，泵浦可以分为三能级系统和四能级系统。

在两种系统中，掺杂物都是通过吸收泵浦光子而被激发到较高能态，再快速驰豫到能量较低的激发态，使储存的能量通过受激辐射被释放出来放大光信号。

两种泵浦原理示意图泵浦激光发射放大器增益随输出功率的变化放大器噪声所有光放大器在放大过程中都会把自发辐射（或散射）叠加到信号光上，导致被放大信号的信噪比（低，其降低程度通常用噪声指数式中的SNR 是由光接收机测得的，因此所得n F =铒的吸收和辐射特性EDFA 增益特性增益特性表示了放大器的放大能力，其定义为输出功率与输入功率之比。

EDFA的增益大小与多种因素有关，通常为15～EDFA 噪声特性EDFA的输出光中，除了有信号光外，还有自发辐射光，它们一起被放大，形成了影响信号光的噪声源，的噪声主要有以下四种：①信号光的散粒噪声；②被放大的自发辐射光的散粒噪声；③自发辐射光谱与信号光之间的差拍噪声；④自发辐射光谱间的差拍噪声。

以上四种噪声中，后两种影响最大，尤其是第三种噪EDFA基本结构EDFA的内部按泵浦方式分，有三种基本的结构：即同向泵浦、反向泵浦和双向泵浦。

同向泵浦信号光与泵浦光以同一方向从掺铒光纤的输入端注入的结构，也称为前向泵浦。

反向泵浦泵浦光WDM系统中的增益带宽增益平坦增益特性优化噪声系数和饱和输出功率EDFA对光纤传输系统的影响非线性问题光浪涌问题色散问题光纤线路的长期可靠性问题受激拉曼散射原理FRA工作原理在许多非线性介质中，受激拉曼散射将一小部分入射功率由一光束转移到另一频率下移的光束，频率下移量由介质的振动模式决定，此过程称为受激拉曼效应。

量子力学描述为入射光波的一个光子被一个分子散射成为另一个低频光子，同时分子完成振动态之间的跃迁，入射光作为泵29混合拉曼/掺铒光纤放大器拉曼放大器和掺铒光纤放大器各有其独特的特点，将FRA 和EDFA 结合起来构成混合拉曼大器（HFA ），也是提高拉曼放大器性能的一种重要方法。

光纤通信系统
光纤通信系统是一种基于光纤传输技术的通信系统，它利用光纤传输光信号进行通信。

光纤通信系统已经成为现代通信领域中最重要的技术之一，被广泛应用于电话、互联网、电视等各个领域。

本文将介绍光纤通信系统的基本原理、技术特点以及未来发展趋势。

光纤通信系统的基本原理

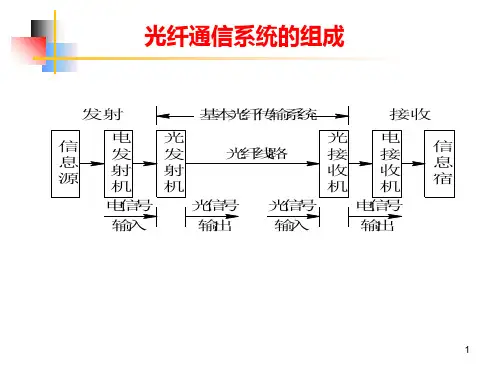

光纤通信系统主要由光源、光纤、光探测器等几个基本部分组成。

光源通过调制产生光信号，然后经过光纤传输到接收端，最终被光探测器接收并解调还原成原始信号。

光信号在光纤中传输时会受到衰减和色散等影响，需要经过光放大器和光衰减器进行补偿和控制，以确保信号的传输质量。

光纤通信系统的技术特点
光纤通信系统具有传输速度快、带宽大、抗干扰能力强、安全性高等一系列优点。

光纤的传输速度可以达到数十亿比特每秒，远远超过了传统的铜缆传输速度。

光纤的带宽也非常宽，可以同时传输多个信号，满足不同应用的需求。

此外，光信号在传输过程中不会受到电磁干扰，保障通信质量稳定。

光纤通信系统的未来发展趋势
随着信息通信技术的不断发展，光纤通信系统也在不断进化。

未来，光纤通信系统将更加智能化和自适应化，能够更好地适应不同环境下的传输需求。

同时，光纤通信系统将更加绿色环保，采用更加节能的光源和光探测器，减少能源消耗。

未来，光纤通信系统将更加普及，为人们的生活和工作带来更多便利和创新。

综上所述，光纤通信系统是一种重要的通信技术，具有速度快、带宽大、抗干扰能力强、安全性高等优点。

未来，光纤通信系统将继续发展，为人们的生活和工作带来更多便利和创新。
