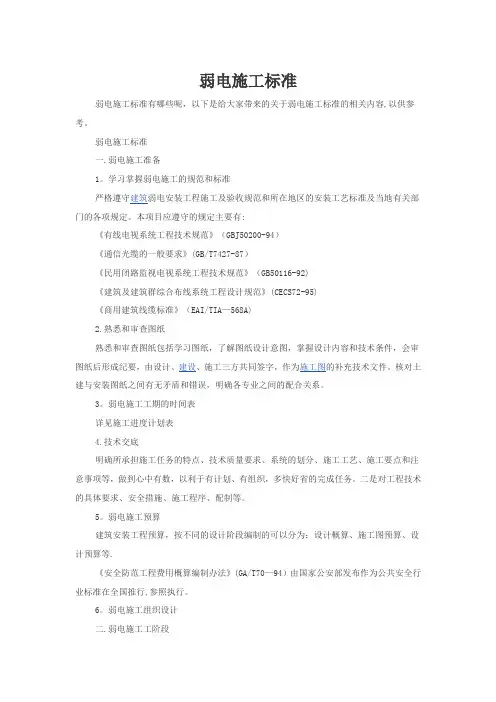

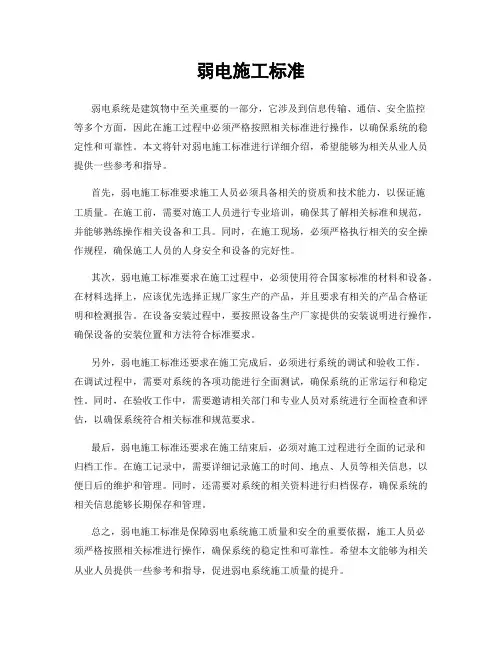

弱电施工标准
弱电施工标准有哪些呢，以下是给大家带来的关于弱电施工标准的相关内容，以供参考。
弱电施工标准
一.弱电施工准备
1.学习掌握弱电施工的规范和标准
严格遵守建筑弱电安装工程施工及验收规范和所在地区的安装工艺标准及当地有关部门的各项规定。本项目应遵守的规定主要有：
《有线电视系统工程技术规范》(GBJ50200-94)
《通信光缆的一般要求》(GB/T7427-87)
《民用闭路监视电视系统工程技术规范》(GB50116-92)
《建筑及建筑群综合布线系统工程设计规范》(CECS72-95)
《商用建筑线缆标准》(EAI/TIA-568A)
2.熟悉和审查图纸
熟悉和审查图纸包括学习图纸，了解图纸设计意图，掌握设计内容和技术条件，会审图纸后形成纪要，由设计、建设、施工三方共同签字，作为施工图的补充技术文件。核对土建与安装图纸之间有无矛盾和错误，明确各专业之间的配合关系。
3.弱电施工工期的时间表
详见施工进度计划表
4.技术交底
明确所承担施工任务的特点、技术质量要求、系统的划分、施工工艺、施工要点和注意事项等，做到心中有数，以利于有计划、有组织，多快好省的完成任务。二是对工程技术的具体要求、安全措施、施工程序、配制等。
5.弱电施工预算
建筑安装工程预算，按不同的设计阶段编制的可以分为：设计概算、施工图预算、设计预算等。
《安全防范工程费用概算编制办法》(GA/T70-94)由国家公安部发布作为公共安全行业标准在全国推行，参照执行。
6.弱电施工组织设计
二.弱电施工工阶段
配合土建工程及其他工程，注意和遵循其施工规律。
1.预留孔洞和预埋管线与土建工程的配合
在土建基础施工中，应做好接地工程引线孔、地坪中配管的过墙孔、电缆过墙保护管和进线管的预埋工作。
2.线槽架的施工与土建工程的配合
线槽架的安装施工，在土建工程基本结束以后，与其他管道(风管、给排水管)的安装同步进行，也可稍迟于管道安装一段时间，但必须解决好弱电线槽架与管道在空间位置上的合理安置和配合。
3.管线施工与装饰工程的配合
配线和穿线工作，在土建工程完全结束以后，与装饰工程同步进行，进度安排应避免装饰工程结束以后，造成穿线敷设的困难。
4.各控制室布置与装饰工程的配合
各控制室的装饰应与整体的装饰工程同步，弱电系统设备的定位、安装、接线端连接，应在装饰工程基本结束时开始。
三.调试开通阶段
先单体设备或部件调试，而后局部或区域调试，最后整体系统调试，具体调试按系统种类而定。本工程验收分为隐蔽工程、分项工程和竣工工程三项步骤进行
1.隐蔽工程验收
弱电工程施工标准 （一）、施工流程 施工过程可分为四个阶段：即施工准备、施工阶段、调试开通和竣工验收阶段。结合本公司的实际情况，制定本流程。 一．施工准备 1．学习掌握相关的规范和标准 严格遵守建筑弱电安装工程施工及验收规范和所在地区的安装工艺标准及当地有关部门的各项规定。本项目应遵守的规定主要有： 《有线电视系统工程技术规范》（GBJ50200-94） 《通信光缆的一般要求》（GB/T7427-87） 《民用闭路监视电视系统工程技术规范》（GB50116-92） 《建筑及建筑群综合布线系统工程设计规范》（CECS72-95） 《商用建筑线缆标准》（EAI/TIA-568A） 2．熟悉和审查图纸 熟悉和审查图纸包括学习图纸，了解图纸设计意图，掌握设计内容和技术条件，会审图纸后形成纪要，由设计、建设、施工三方共同签字，作为施工图的补充技术文件。核对土建与安装图纸之间有无矛盾和错误，明确各专业之间的配合关系。 3．施工工期的时间表 详见施工进度计划表 4．技术交底 明确所承担施工任务的特点、技术质量要求、系统的划分、施工工艺、施工要点和注意事项等，做到心中有数，以利于有计划、有组织，多快好省的完成任务。二是对工程技术的具体要求、安全措施、施工程序、配制等。 5.施工预算 建筑安装工程预算，按不同的设计阶段编制的可以分为：设计概算、施工图预算、设计预算等。 《安全防范工程费用概算编制办法》（GA/T70-94）由国家公安部发布作为公共安全行业标准在全国推行，参照执行。 6．施工组织设计
二．施工阶段 配合土建工程及其他工程，注意和遵循其施工规律。 1.预留孔洞和预埋管线与土建工程的配合 在土建基础施工中，应做好接地工程引线孔、地坪中配管的过墙孔、电缆过墙保护管和进线管的预埋工作。 2.线槽架的施工与土建工程的配合 线槽架的安装施工，在土建工程基本结束以后，与其他管道（风管、给排水管）的安装同步进行，也可稍迟于管道安装一段时间，但必须解决好弱电线槽架与管道在空间位置上的合理安置和配合。 3.管线施工与装饰工程的配合 配线和穿线工作，在土建工程完全结束以后，与装饰工程同步进行，进度安排应避免装饰工程结束以后，造成穿线敷设的困难。 4.各控制室布置与装饰工程的配合
弱电井的规范标准 1、传统建筑中，弱电管线一般只有电话、电视管线，大部分建筑物中垂直干线一般沿墙体暗敷（或明敷），使管线到达各楼层。这种传统做法已不适应目前建筑物智能化系统垂直管线的敷设要求。垂直管线沿邀陪敷主要存在以下问题： ＊影响墙体结构，物别是大量管线的集中穿越 ＊给安装施工带来困难 ＊不利于管线检修 ＊不利于系统扩容及改造 2、在近几年设计的多层和高层建筑内，基本上都设置竖井以用于垂直干线的敷设。由于建筑智能化系统的广泛应用，弱电工竖井与强电竖井一样普通采用。竖井的位置和数量应根据建筑物规模、建筑物的沉降缝设置和防火分区等因素确定。 选择竖井位置时，应考虑下列因素： ﹡直靠近各种设备机房 ﹡不得和电梯井、管道井共用同一竖井。弱电和强电线路，一般应分别设置在弱电竖井和强电竖井内。如受条件限制必须合用时，弱电与强电线路应分别布置在坚井两侧或采取隔离措施以防止强电对弱电的干扰。 ﹡避免邻近烟道、热力管道及其他散热量大或潮湿的设施。 ﹡在条件允许时宜避免与电梯井及楼梯间相邻。
3.竖井的井壁应是耐火极限不低于1h的非燃烧体。竖井在每层楼应设维护检修门并应开向公共走廊，其耐火等级不应低于丙级。 竖井面积大小除满足布线间隔及弱电设备、端子箱布置的必须尺寸外，并要留有不小于0.8m的操作、维护距离。 各楼层的竖井需上下层相应对齐，便于垂直干线线缆敷设。 4.弱电竖井内布置有所有智能化子系统的设备和管线、桥架。如火灾自动报警系统就有各楼层设置的各种控制模块、端子箱、火灾报警总线、联动总线、手动启停重要消防设备的控制线、消防电话线、消防广播线对于计算机网络系统的建筑物，各楼层弱电竖井兼作楼层设备问，内设置楼层网络网络交换机、配线架等，竖井并不单单是走线的井道。有时竖立井内还要设置电话分线箱，电视分配器箱等。所以说对于建筑来说竖井关非可有可无，不但要有，而且要一定的面积。 5.计算机网络系统，楼层设备的数量应从楼层配线架至信息插座水平布线的长度距离来考虑，当水平布线的长度在范围内，可设置一个楼层设备间。当超出这一范围，则要考虑设置两个或两个以上的楼层设备间。当楼层设备间仅当计算机网络系统单独使用时，其面积为 l.8m2时（1.2深×1.5宽），可安装个单孔信息插座的工作区所需的连接硬件和相关设备。一旦单孔信息插座超过200个时，可在该楼层增设设备间。计算机网络系统设备与面积对照加表一所示：如果弱电竖井为所有智能化子系统共用，则弱电竖井面积大于上表所列面积，一般要达到4m2.当然，对于住宅建筑来说，房屋开发商为了提高住宅用户的使用面积，而限制公共面积。则竖井也可以小一些，但那只能在竖井内走线，有关部门设备只能放置于公共部位的墙壁上，实际上这是不可取的。
强弱电井管理规定示范文 本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
强弱电井管理规定示范文本 使用指引：此管理制度资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1.目的 确保小区强弱电系统的正常运作。 2.适用范围 适用于JL花园强弱电井的管理。 3.内容 3.1机电主管负责强弱电井门的全面管理。 3.2强弱电井的日常维护维修由机电人员执行，由机电 班长安排实施。 3.3强弱电井门钥匙由机电班长控制，机电人员负责操 作。 3.4业户户内用电设施因过负荷或短路导致空气开关跳 闸，相关人员通知机电人员检查正常后，由机电人员合闸
供电。 3.5电话、电视、可视对讲、消防等外协单位到小区进行相关设备维修时须经机电主管同意后，由机电人员陪同进行。 3.6保安巡逻人员或机电人员在巡楼过程中发现强弱电井门损坏等异常现象时应立即报告机电班长，由机电主管安排处理。 3.7非相关专业技术人员不得对相关专业设施进行维护或维修。 4.记录 无。 5.附件 无。 请在此位置输入品牌名/标语/slogan Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion
弱电工程施工工艺标准 网 龙 筑
筑 龙 网 ww w. zh u lo n g. co m 目 录 车库管理系统安装工艺标准 火灾自动报警系统安装工艺标准 楼宇自控系统安装工艺标准 门禁系统安装工艺标准 巡更系统安装工艺标准 有线电视共用天线系统安装工艺标准 综合布线系统安装工艺标准 广播系统安装工艺标准 电话插座与组线箱安装工艺标准 监控系统安装工艺标准 对讲系统安装工艺标准 防盗报警系统安装工艺标准
龙 网 筑 ww w. zh u lo n g. co m 车库管理系统安装工艺标准 1 适用范围 本标准适用于新建、扩建及改建的公用和民用建筑物内的车库管理系统安装工程 2 施工准备 2.1 材料 2.1.1 收费管理设备：电脑（收费管理软件）、打印机、不间断电源等。 2.1.2 出入口设备：读卡机、出票机、满位指示设备、自动闸门机、感应线圈等。 2.1.3 传输部分：分线箱、电线电缆等。 2.1.4 上述设备材料应根据设计要求选型，必须附有产品合格证、质检报告、安装及使用说 明书等。并经国家 3C 认证，具有 3C 认证标识。如果是进口产品，则需提供进口商品商检 证明。设备安装前应根据使用说明书进行全部检查，方可安装。 2.1.5 镀锌材料：镀锌钢管、金属膨胀螺栓、金属软管。 2.1.6 其它材料：塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝 缘胶布、塑料胶布、各类接头等。 2.2 机具设备 2.2.1 手电钻、冲击钻、梯子、水平尺、拉线、线坠。 2.2.2 克丝钳子、剥线钳、电工刀、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳。 2.2.3 250V 兆欧表、500V 兆欧表。 2.3 作业条件 2.3.1 收费亭土建工程应内装修完毕，门、窗、门锁装配齐全完整。 2.3.2 系统的管、箱、盒施工完毕，各预留孔洞、预埋件的位置，线管的管径、管路的敷设 位置等均应符合设计施工要求。 3 施工工艺 3.1 工艺流程： 路 预 埋 缆 敷 设 设备安装 设备安装 系统 调试 圈安装 3.2 操作方法 3.2.1 管路预埋 3.2.1.1 参见相关管路预埋 XXX 标准内容。 3.2.2 感应线圈安装 3.2.2.1 环形线圈应在土建施工时预埋，安装前应检查预埋线圈的规格、位置是否符合设计要 求。 3.2.2.2 线圈不应与车道垫层内的金属物体接触，距离环形线圈水平 0.5m 范围内、垂直向下 0.1m 内不应有其他金属物体或任何其他的电气线缆。 3.2.2.3 两组检测线圈的距离应符合设计要求，如无特殊规定，两相邻线圈的间距宜大于 1m 。
弱电井内电缆桥架安装规范要求 一、施工准备 (1) 作业条件 1、土建墙体结构已弹出施工水平线,墙面抹灰及面层已完工。 2、电缆桥架及穿楼板的预留洞已处理好,安装防火隔板的埋件已整理好。 3、安装电缆桥架所需要的支架等附件已加工好。 4、竖井内电气预埋管路已整理好。 (2) 材料要求 1、电气竖井内所用的电缆桥架,规格型号要符合设计要求,采用防火制品,钢板的厚度在桥架宽度小于400mm时,厚度不小于1.5mm;在400~800mm之间时,厚度不小于2mm。 2、电缆桥架应平直,无明显扭曲,支架应焊接牢固,无显著变形,
下料误差应在5mm范围内,切口应无卷边毛刺。 3、防火堵料(防火枕)、防火涂料应选用经国家鉴定的定型产品。 4、竖井内的配电箱应有出厂合格证、生产许可证、“CCC”认证标志和认证证书复印件及试验记录。 5、电线、电缆及附件应选用符合国家现行技术标准的产品,并应有出厂合格证、“CCC”认证标志和认证证书复印件。电线、电缆还应有生产许可证。 6、电气竖井中使用的辅助材料:钻头、电焊条、调合漆、焊锡、焊剂、橡胶绝缘带等。 7、金属膨胀螺栓:根据允许拉力和剪力及设备的安装孔径确定。 8、接线端子:根据导线截面及导线根数选用相应规格的接线端子。 (3) 主要机具 活扳手、老虎钳、砂轮机、钢锯、锯条、电焊机、套丝机、手动
煨管器、液压煨管器、扁锉、圆锉、半圆锉、压力案子、电烙铁、电炉子、锡锅、喷灯、锡勺、兆欧表,高凳等。 二、质量要求 质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。 三、工艺流程 确定电缆桥架位置-固定支架-桥架安装-配电箱固定 四、操作工艺 (1)确定电缆桥架位置 1、电缆桥架应敷设在安全、干燥、易操作的电气竖井内。 2、按照图纸设计的位置，计算空间尺寸是否满足操作距离的要求,特别是竖井内桥架、配电箱数量较多,尺寸较大、管路较多时,经常出现排列困难,因此必须仔细核对尺寸。
( 安全技术 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 弱电工程施工工艺要求(2021 版) Technical safety means that the pursuit of technology should also include ensuring that people make mistakes
弱电工程施工工艺要求(2021版) 施工方法及工艺标准 各系统的施工方法及工艺标准执行下列标准规范和要求： 《金属线槽配线安装工艺标准》（313-1998） 《钢管敷设工艺标准》（305-1998） 《安全防范工程程序要求》（GB-T75-94） 《民用闭路监视电视系统工程技术规范》（GB50198-94） 《建筑电气安装分项工程施工工艺标准》（533-1996） 《高层民用建筑设计防火规范》（GB50045-95） 《30MHz-1GHz声音和电视信号的电缆分配系统》（GB65100-86）《30MHz-1GHz声音和电视信号的电缆分配系统》（GB11318-89）《有线电视系统工程技术规范》（GB50200-94） 《有线电视广播系统技术规范》（GY/T106-92）

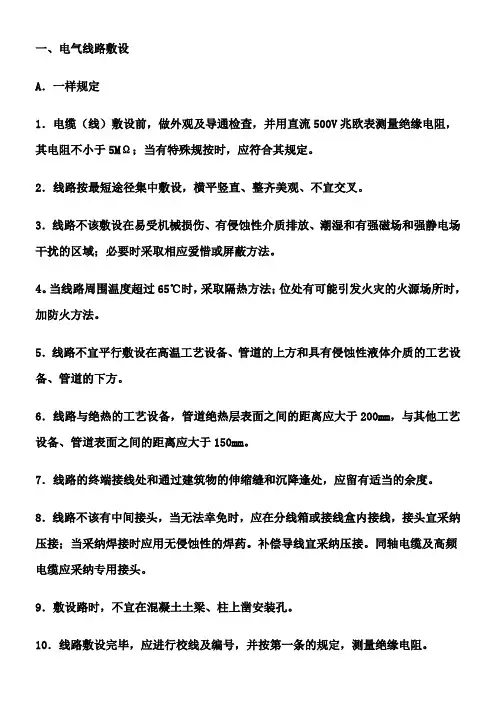

《民用建筑电缆电视系统工程技术规范》（GBJ） 《建筑与建筑群综合布线工程系统设计规范》（GBT/T50311-2000） 《建筑与建筑群综合布线系统工程验收规范》（GBT/T50312-2000） 《智能建筑设计标准》（GB/T50314—2000） 施工工艺: 在施工全过程中严格按照工程质量检验评定标准逐项检查操作质量，在工程完工后，对施工质量进行评定，并备好质量保证资料，保证交付使用的工程达到设计要求和满足使用功能 一、电气线路敷设 A．一般规定 1．电缆（线）敷设前，做外观及导通检查，并用直流500V兆欧表测量绝缘电阻，其电阻不小于5MΩ；当有特殊规定时，应符合其规定 2．线路按最短途径集中敷设，横平竖直、整齐美观、不宜交叉
项目工程施工有关资料目 录 （一）前期准备阶段 (3) 1 . 2 . 3 . 4 . 5 . 6 . 7 . 8 . 9 .现场勘测表 (4) 项目管理组织机构 (5) 工程施工进度计划表 (6) 设备材料供货时间表 (7) 设备材料进场检验单 (8) 工程施工预算表 (9) 工具借用清单 (10) 技术交底纪要 (11) 图纸会审记录 (12) （二）施工过程阶段 (13) 1 0. 1 1. 1 2. 1 3. 1 4. 1 5. 1 6. 1 7. 1 8. 1 9. 工程开工报告 (14) 施工日志 (15) 每周工作报告 (16) 设计变更表 (17) 工程洽商会议记录 (18) 工程实施实际进度表 (19) 设备安装记录 (20) 管道、线缆安装记录 (21) 隐蔽工程验收记录 (22) 中间交工验收证书 (23) （三）施工收尾阶段 (24) 20. 21. 22. 23. 24. 25. 26. 27. 28. 29. 工程竣工报告 (25) 工程延期说明 (26) 系统调试合格证书 (27) 系统调试及试运转记录 (28) 设备材料验收交接单 (29) 报验申请表 (30) 移交资料清单 (31) 验收报告 (32) 项目工程决算 (33) 工程总结报告 (34)
（一）前期准备阶段
1.现场勘测表 客户名称： 参加勘测人员： 勘测地点：业主负责人：补充说明：联系方式： 联系电话： 其他相关情况叙述： 设备进场存放方式：管理部门及联系方式： 估计开工时间： 工程相关情况： 备注： 1、本记录适用于工程部对现场情况的了解和熟悉，同时是项目问题分析的依据之一； 2、相关选项可根据实际情况进行调整； 3、本记录合同签订前由业务员（或项目经理）填写，合同签订后由施工现场责任人填写，分发 给项目管理部存档。
《建筑与建筑群综合布线工程验收规范》（GB/T50312-2000）《智能建筑工程质量验收规范》（GB50339-2003）《民用建筑电气设计规范》（JGJ/T16-92）《商用建筑综合布线设计标准》（EIA/TIA-568B）《国际综合布线系统标准》（ISO/IEC11801） 《商业建筑电信通道及空间标准》（ANSI/TIA/EIA569-A）《商业建筑电信基础结构及管理标准》（ANSI/TIA/EIA 606）《商业建筑电信布线接地及连接标准》（ANSI/TIA/EIA 607）《UTP 布线系统现场测试标准》（ANST/TIA/EIA TSB-67）《集中式光纤布线系统标准》（ANSI/TIA/EIA TSB-72）《六类布线标准》（TIA/EIA-568B.2-1） 保安报警系统 《智能建筑设计标准》JB/T50314-2000 《民用建筑电气设计规范》JGJ/T16-92 《防盗报警控制系统通用技术条件》GB12633-90 《民用闭路监视电视系统工程技术规范》GB50198-94 《安全防范工程程序与要求》GA/T75-94 《安全防范工程费用概预算编制办法》GA/T70-94 《安全防范工程技术规范》GB50348-2004 《民用闭路监视电视系统工程技术规范》GB02198-94 《防盗报警控制器通用技术条件》GB12663-90 《火灾自动报警系统设计规范》GB50166-9 《中国电气装置安装工程施工及验收规范》GBJ232-82 《30MHz～1GHz声音和电视信号的电缆分配系统》 GB6510-86 《工业企业通信设计规范》GBJ42-81 《工业电视系统工程设计规范》GBJ115-87 《工业企业通信接地设计规范》GBJ79-85 《江苏省建筑智能化系统工程设计标准》DB 32/181-1998 《江苏省建筑智能化系统工程检测规程》DB 32/365-1999 《江苏省建筑智能化系统工程实施及验收规范》DB 32/366-1999 门禁系统 《智能建筑设计标准》GB/T50314-2000 《民用建筑电气设计规范》JGJ/T16-92 《电气装置安装工程施工及验收规范》GBJ232-92 《安全防范工程费用概预算编制办法》GA/T70-94；《安全防范工程程序与要求》GA/T75-94；《安全防范系统通用图形符号》GA/T74-94；《防盗安全门通用技术条件》GB17565/1998 《江苏省建筑智能化系统工程设计标准》DB32/181-1998 《无障碍设施设计标准》DEJ08-103-2003；《防盗报警器通用技术条件》GB12663-90；《中国金融集成电路（IC）卡规范》 无线巡更系统 《智能建筑设计标准》JB/T50314-2000 《安全防范工程程序与要求》GA/T75-94 《中国电气装置安装工程施工及验收规范》GBJ232-82 智能一卡通系统 《智能建筑设计标准》GB/T50314-2000 《民用建筑电气设计规范》JGJ/T16-92 《电气装置安装工程施工及验收规范》GBJ232-92 《安全防范工程费用概预算编制办法》GA/T70-94；《安全防范工程程序与要求》GA/T75-94；《安全防范系统通用图形符号》GA/T74-94；《防盗安全门通用技术条件》GB17565/1998 《江苏省建筑智能化系统工程设计标准》DB32/181-1998 《无障碍设施设计标准》DEJ08-103-2003；《防盗报警器通用技术条件》GB12663-90；《中国金融集成电路（IC）卡规范》 智能停车库管理系统 《智能建筑设计标准》GB/T 50314-2000 《智能建筑工程质量验收规范》GB 500339-2003 《电子计算机机房设计规范》YD 5003-94 《电磁辐射防护规定》GB 8702-88 《环境电磁波卫生
一、弱电管、线、槽施工标准及要求 严格执行施工规范，按施工图，施工手册进行施工。未经总工签名、项目经理同意并向监理公司申报，不得随意改动施工方案。对施工完成部分要做好成品保护。管槽施工必须横平竖直。吊线、格墨、打平水、拉直线（预埋管线除外）。 线、管、槽施工工艺要求 板槽安装及注意事项 垂直敷设的线槽必须按底架安装，水平部分用支架固定。固定支点之间的距离要根据线槽具体的负载量在1.5至2米之间。在进入接线盒、箱柜、转弯和变形缝两端及丁字接头不大于0.5米。线槽固定支点间距离偏差小于50毫米。底板离终点50MM处均应固定。 不同电压、不同回路、不同频率的强电线应分槽敷设，或加隔离板放在同一槽内。线槽与各种模块底座连接时，底座应压住槽板头。 线槽螺杆高出螺母的长度少于5毫米。 线槽两个固定点之间的接口只允许有一个，所有接口跨接处均装上接地铜线或片，每层保证可靠的重复接地。
线槽交叉、转弯、丁字连接要求：平整无扭曲，接缝紧密平直无刺无缝隙，接口位置准确，角度适宜。 槽板应紧贴建筑墙面，排列整齐。 导线不得在线槽内进行接头，接线在接线盒内进行。 穿在管、槽、架内的绝缘导线，其绝缘电压不应低于500V。 管线槽架内穿线宜在建筑物的抹灰及地面工程结束后进行，在配线施工之前，将线槽内的积水和杂物清除干净。 二．电缆桥架的安装 电缆桥架必须根据图纸走向及现场建筑特性设计弯头、马鞍、长度等。 电缆桥架安装必须横平竖直。 电缆桥架安装必须根据桥架大小，精确计算出承托点受力情况。要求均匀、整齐美观及牢固可靠。
桥架角弯必须有充分的弧度，防止将电缆拆散。 电缆桥架必须至少将两端加接地保护，本工程要求每隔20M接地一次，由于图纸上无明确如何接地，建议在桥架内加设一条BV16平方毫米的双色地线。 三．线管的敷设 1．视不同场合不同用途，选用镀锌管线管作线缆护套，室外裸露及天面部分，均采用自来水管作线管。镀锌管参照如下方法施工。 2．金属管的加工要求： 金属管应符合设计文件的规定，表面不应有穿孔，裂缝和明显的凹凸不平，内壁应光滑，不允许有锈蚀。 现场加工应符合下列要求： 为了防止在穿电缆时划伤电缆，管口应无刺和锐棱角。 为了减少直理管在沉陷时管口处对电缆的剪切力，金属管口宜做成喇叭形。
. 2019最新弱电设计规范标准 一、视频安防监控系统 (1)《视频安防监控系统工程设计规范》(GB 50395—2007) (2)《智能建筑设计标准》(GB 50314—2015) (3)《智能建筑工程质量验收规范》(GB 50339—2013) (4)《安全防范工程技术规范》(GB 50348—2004) 二、出入口控制(门禁)系统 (1)《出入口控制系统工程设计规范》(GB 50396—2007) (2)《智能建筑设计标准》(GB 50314—2015) (3)《智能建筑工程质量验收规范》(GB 50339—2013) (4)《安全防范工程技术规范》(GB 50348—2004) (5)《防盗报警控制器通用技术条件》(GB 12663—2001) (6)《博物馆和文物保护单位安全防范系统要求》(GB/T 16571—2012) (7)《银行营业场所安全防范工程设计规范》(GB/T 16676—1996) 三、可视对讲系统 (1)《智能建筑设计标准》(GB 50314—2015) (2)《智能建筑工程质量验收规范》(GB 50339—2013) (3)《安全防范工程技术规范》(GB 50348—2004) (4)《防盗报警控制器通用技术条件》(GB 12663—2001) (5)《博物馆和文物保护单位安全防范系统要求》(GB/T 16571—2012) (6)《银行营业场所安全防范工程设计规范》(GB/T 16676—1996) 四、电子巡查系统 (1)《智能建筑工程质量验收规范》(GB 50339—2013) (2)《智能建筑设计标准》(GB 50314—2015)
弱电系统综合布线施工规范 中国农业银VMN卿心监控机房自身安防系统的布线说明： 1、VMNS中心监控机房内所有自身安防系统布线的管路全部采用金属 管材和金属线槽。 A、机房内金属线槽敷设要求：要在机房机柜所在位置的静电地板下 敷设2条标准长度的金属线槽，同时要从机柜位置敷设金属线槽到操作台下的静电地板下。 B、机房内金属管材敷设的要求：金属管材在墙面上敷设时全部预埋 暗管。管与管之间要用直通连接好，不得露线。 管的尽头露出的信号线要套上金属软管加以保护。 C、机房自身安防系统点位及路由己在图纸上标注清楚，具体要求按 图施工。 D、所有线路敷设至机柜静电地板下时，再预留2米的线长。 2、预留孔洞和预埋管线与土建工程的配合在土建基础施工中，应 做好接地工程引线孔、地坪中配管的过墙孔、电缆过墙保护管和进线管的预埋工作。预埋金属线槽、过线盒子、接线盒等表面应均匀、完整，不得变形、损坏。 3、线槽架的安装施工，在土建工程基本结束以后，与其他管道的 安装同步进行，也可稍迟于管道安装一段时间，但必须解决好弱电线槽架与管道在空间位置上的合理安置和配合。
4、管线施工与装饰工程的配合配线和穿线工作，在土建工程完全结束以 后，与装饰工程同步进行，进度安排应避免装饰工程结束以后， 造成穿线敷设的困难。 5、各控制室布置与装饰工程的配合各控制室的装饰应与整体的装饰工程 同步，弱电系统设备的定位、安装、接线端连接，应在装饰工程基本结束时开始。 中国农业银VMNSb心监控机房电气线路敷设 1、一般规定 A、线路按最短途径集中敷设，横平竖直、整齐美观、不宜交叉。 B、线路不应敷设在易受机械损伤、有腐蚀性介质排放、潮湿以及有 强磁场和强静电场干扰的区域；必要时采取相应保护或屏蔽措施。 C当线路周围温度超过65C时，采取隔热措施；位处有可能引起火灾的火源场所时，加防火措施。 D线路不宜平行敷设在高温工艺设备、管道的上方和具有腐蚀性液体介质的工艺设备、管道的下方。 E、线路的终端接线处以及经过建筑物的伸缩缝和沉降逢处，应留有 适当的余度。 F、线路不应有中间接头。 G敷设路时，不宜在混凝土土梁、柱上凿安装孔。
弱电系统工程施工规范（部分）弱电系统是现代建筑物内的综合系统工程。它包括与大楼内建筑体、变配电、供气、照明等设施有关的安全防范系统、有线电视系统、结构化综合布线系统、安保监控系统等。大楼弱电系统对建筑物来说是一个整体，从管理、控制机房、弱电管道到各个信息点或控制点都有相关的路由。这些路由要按一定的规律，合理有序、有机地通过弱电系统的综合管路安置在大楼内。综合管路系统的设计，可以合理地建立弱电系统的公共通道。 综合管路的内容包括了与整个弱电系统相关的弱电预埋管、预留孔洞、弱电竖井、桥架、管路及系统的电源供应、接地、避雷、屏蔽和机房。综合管路的设计和施工还牵涉到其他管路（如暖通、给排水和强电）和建筑功能的综合配管或调整。桥架敷设在吊顶内，并开一定数量的检修孔。 本工程弱电的垂直干线敷设在井道内采用线槽沿墙敷设方式。其他所有线路采用穿保护管暗敷设。水平线路敷设在有吊顶的场所内采用穿金属管或线槽在调顶内明敷设，无吊顶场所采用穿暗管敷设或用线槽贴梁底敷设。 配管线路过长时中间需增设过路盒。 室外管网设计 室外管线一般采用弱电电缆直埋方式。弱电电缆直接埋地敷设挖沟与强电电缆敷设要求相同，但其挖掘深度不应小于弱电管道的最小允许埋设深度，参见下表：
弱电电缆防干扰要求很高，因此，弱电电缆直埋时与其他地下管线和建筑物不应小于允许的净距，如下表所示：
进户管线设计 进户管线有两种方式：地下进户和外墙进户。 地下进户方式： 这种方式时为了美观要求而将管线转入地下。根据建筑物是否设有地下层，地下进户管线又分为两种敷设形式。第一种是建筑物设有地下层，地下进户管直接进入地下层，采用的是直进户管。 地下进户管应埋出建筑物散水坡外1m以上，户外埋设深度在自然地坪下0.8m。当进线电缆数较多时，建筑物户外应设人孔。 外墙进户方式 这种方式是在建筑物机房层和服务室的配线设备间或配线箱内。进户管应呈内高外低倾斜状，并作防水弯头，以防雨水进入管中。进户点应靠近配线设施，并尽量选在建筑物后面或侧面。这种方式适合于架空或挂墙的电缆进线。 楼房管线的引入位置应选择在便于连接楼内线路汇接集中的地方，使内外线路的长度最短。
GB 50311-2007 《综合布线系统工程设计规范》 GB/T 50314-2006《智能建筑设计标准》 GB 50526-2010 《公共广播系统工程技术规范》 JGJ/T16-2008《民用建筑电气设计规范》 GB 50343-2009（04）《建筑物电子信息系统防雷技术规范》GB 50348-2004 《安全防范工程技术规范》 GB 50373-2006 《通信管道与通道工程设计规范》 GB 50394-2007 《入侵报警系统工程设计规范》 GB 50395-2007 《视频安防监控系统工程设计规范》 GB 50396-2007 《出入口控制系统工程设计规范》 GB/T 50622-2010 《用户电话交换系统工程设计规范》 GB 50371-2006 《厅堂扩声系统设计规范》 JGJ 242-2011 《住宅建筑电气设计规范》 GB 50464-2008 《视频显示系统工程技术规范》 GB 50174-2008 《电子信息系统机房设计规范》 GB/T 2887-2011《电子计算机场地通用规范》 GB 50631-2010《住宅信报箱工程技术规范》
09X700 智能建筑弱电工程设计与施工（上下册）09DX009电子信息系统机房工程设计及安装 04DX101-1 建筑电气常用数据 08X101-3 综合布线系统工程设计与施工 09CDX008-3建筑设备节能控制与管理 03X201-2建筑设备监控系统设计安装 DX003~004民用建筑工程电气设计深度图样 02X201-1空调系统控制 06SX503 安全防范系统设计与安装 09DX001 建筑电气工程设计常用图形和文字符号05X101-2 地下通信线缆安装
综合布线施工规范 一、强电电路部分： 1、配线：①电缆敷设前，应做外观及导通检查，可用万用表测量其通断、阻值、绝缘等。 ②配线时，相线与零线的颜色应不同；同一相线（L）颜色应统一，零线（N）宜用蓝色，保护线（PE）有条件的话尽量采用黄绿双色线，如采购困难宜采用绿色。③配线时，所用导线横截面积应满足用电设备的最大输出功率。杜绝不同线径混用或并用，例如6平方毫米的线不能与4平方毫的米线相搭配，不同位置电源端不能并用同一根零(N)线。④配线必须穿管（阻燃型PVC管材）。⑤在线路安装时，一定要严格遵守“火线进开关，零线进灯头”、“左零右火、接地在上”的规定，避免发生安全事故。⑥对未连接开关、插座等线路端，要进行处理，用胶布将线头缠绕、顺序为PE、L、N。 2、确定点位：①点位确定的依据：根据设计图纸，结合墙上的点位，用铅笔、直尺或墨斗将各点位处的暗盒位置标注出来。②暗盒高度的确定：除特殊要求外，所有暗盒距地高度30cm，开关安装距地1.2－14m，距门框15cm－20cm。①测量出配线箱到各点位端的长度，各点位出口处线的长度为20cm－30cm，配线箱内：预留线的长度为50cm。②确定标签：将各类配线按一定长度剪断后在线的两端分别贴上标签，并注明名称－房间－序号。 3、配线线径选择： 2.5平方毫米铜电源的安全截流量为28A，4平方毫米铜电源线的安全截流量为35A，6平方毫米铜电源线的安全截流量为48A，10平方毫米铜电源线的安全截流量为65A，16平方毫米铜电源线的安全截流为91A，25平方毫米铜电源线的安全截流量为120A。铝芯线线径要取铜线的1.5－2倍。 4、暗装开槽：①开槽路线根据以下原则：路线最短，不破坏原有强电，不破坏防水，不与其他线路交叉。②确定开槽宽度：根据线路走向的多少确定PVC管的多少，进而确定槽的宽度。③确定开槽深度：若选用16mm的PVC管，则开槽深度为20mm；若选用20mm的PVC管，则开槽深度为25mm。③线槽外观要求：横平竖直，大小均匀，开槽时要先用墨斗或其他方式进行线路走向标示。 5、明装：室外部分必须采用PVC管，室外布线沿墙敷设每米不少于2个固定线卡；所用附件须齐全，穿墙孔应内高外低，防止有些环境施工后雨水流入室内。室内部分可采用PVC 管和PVC线槽板，施工要求横平竖直、整齐美观，接头和转弯处要使用附件。①从如端至终端（先干线后支线）找好水平或垂直线，在线路中心弹线，然后在固定点位置进行钻孔，埋入塑料胀管或伞形螺栓。弹线时不应弄脏建筑物表面。②根据膨胀管直径和长度选择钻头，在标出的固定点位置上垂直钻孔，塑料胀管敲入后就与建筑物表面平齐为准，用半圆头自攻螺丝4mm*30mm加垫圈将线槽底板固定在塑料胀管上，两点间距离不大于1米，紧贴建筑物表面。应先固定两端，再固定中间。 6、桥架安装电缆桥架的安装主要有沿顶板安装。沿墙水平和垂直安装、沿竖井安装、沿地面安装。各种弯通及附件规格应符合工程布置条件并与金属桥架相配套。①桥架安装前，避免与大口径消防管、排水管及空调、排风设备发生矛盾。②跨距一般为2m就要进行支撑，垂直敷设时其固定点间距为1.5m。③将桥架举升到预定位置，与支架采用螺栓固定，在转弯处需仔细校核尺寸，桥架与桥架之间用连接板连接，连接采用半圆头在桥架内侧，经
弱电施工规范 一、管道材料选择和施工要求 （一）、水平子系统 水平子系统的走线管道由两部分构成：一部分是每层楼内放置水平传输介质的总线槽，另一部分是将传输介质引向各房间信息接口的分线管或线槽。从总线槽到分线槽或线管需要有过渡连接。 对于电缆桥架的支、吊架的配置 1、户内支、吊短跨距一般采取1.5-2m。户外立柱中跨距一般采取6m。 2、非直线段的支、吊架配置就遵循以下原则。当桥架宽度<300mm时，应在距非直线段与直线结合处300-600mm的直线段侧设置一个支、吊架。当桥架宽度>300mm时，除符合下述条件外，在非直线段中部还应增设一个支、吊架。 电缆桥架安装要求 (1)槽式大跨距电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。 (2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。 (3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。 (4)电缆桥架宜高出地面2.2米以上,桥架顶部距顶棚或其它障碍物不应小于0.3米,桥架宽度不宜小于0.1米,桥架内横断面的填充率不应超过50%。 (5)电缆桥架内缆线垂直敷设时,在缆线的上端和每间隔1.5米处应固定在桥架的支架上,水平敷设时, 在缆线的首、尾、转弯及每间隔3~5米处进行固定。 (6)在吊顶内设置时,槽盖开启面应保持80毫米的垂直净空,线槽截面利用率不应超过50%。 (7)布放在线槽的缆线可以不绑扎,槽内缆线应顺直,槽内缆线应顺直,尽量不交叉,缆线不应溢出线槽,在缆线进出线槽部位, 转弯处应绑扎固定。垂直线槽布放缆线应每间隔1.5米固定在缆线支架上。 (8)在水平、垂直桥架和垂直线槽中敷设线时,应对缆线进行绑扎。4对线电缆以24根为束,25对或以上主干线电缆、光缆及其它信号电缆应根据缆线的类型、缆径、缆线芯数分束绑扎。绑扎间距不宜大于1.5米,扣间距应均匀,松紧适度。 (9)桥架水平敷设时,支撑间距一般为1.5-2m,垂直敷设时固定在建筑物构体
弱电工程验收规范 弱电系统综合布线 一、一般规定 1、配线时，相线与零线的颜色应不同；同一机房或设备间相线（L）颜色应统一，零线（N）蓝色，保护线（PE）必须用黄绿双色线。过流一般铜芯线为6A/平方,铝芯线为：3A/平计算电源供电线缆的粗细可以此标准计算。 2、导线间和导线对地间电阻必须大于0.5M Ω 。 3、有线路必须全程穿管或走线槽，不便于管或走线槽的部位应给采取适当的保护措施，并且布线要美观大方、横平坚直、劳固结实。 4、直线管的管径利用率应为50%~60%，弯管的管径利用率应为40%~50%。 5、所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管。 6 、暗管直线敷设长度超过30米时，中间应加装过线盒。 7、暗管必须弯曲敷设时，其路由长度应≤15米，且该段内不得有S弯。连续弯曲超过2次时，应加装过线盒。所有转弯处均用弯管器完成，为标准的转弯半径。不得采用国家明令禁止的三通四通等。 8、暗管弯曲半径不得小于该管外径的6~10倍。光缆一般不得小于管径的10-15倍并且缆尾必须缠上电胶布。 9、在暗管孔内不得有各种线缆接头。 10、电源线配线时，所用导线截面积应满足用电设备最大输出功率。 11、电线与暖气、热水、煤气管之间的平行距离不应小于300mm，交*距离不应小于100mm。 12、穿入配管导线的接头应设在接线盒内，接头搭接牢固，涮锡并用绝缘带包缠应均匀紧密。 13、暗盒均应该加装螺接以保护线路。 14、光缆的机设备端预留长度一般小于5-10米，视频电缆到摄像机的预留长度不小60CM-100CM 二、主要材料质量要求 1、分体设备、器材的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。 ①电源线：根据国家标准，单个电器支线、开关线用标准1.5平方毫米线， 主线用标准2.5平方毫米线；空调插座用4毫米平方线； ②背景音乐线：标准2×0.3平方毫米线； ③环绕音响线：标准100-300芯无氧铜； ④视频线：不低于75-4标准； ⑤网络线：超五类UTP 双绞线； ⑥有线电视线：75欧姆宽带同轴电缆； ⑦防盗及其它控制线：RVV 4×0.5 平方毫米线； 2、设备器材包装应完好，材料外观不应有破损，附件、备件应齐全。 3、塑料电线保护管及接线盒、各类信息面板必须是阻燃型产品，外观不应有破损及变形。 5、室外设备连接电缆时，必须从设备的下部进线。 6、金属电线保护管及接线盒外观不应有折扁和裂缝，管内应无毛刺，管口应平整。 7 、通信系统使用的终端盒、接线盒与配电系统的开关、插座，选用与各设备相匹配的产品。 8、电源的安装 ①电源插座间距不大于3m，距门道不超过1.5m，距地面30cm； ②所有插座距地高度30cm； ③开关安装距地1.2~ 1.4m，距门框0.15~ 0.2m。
弱电井内电缆与桥架安装规范要求 一、施工准备 (一) 作业条件 1、土建墙体结构已弹出施工水平线,墙面抹灰及面层已完工。 2、电缆桥架及穿楼板的预留洞已处理好,安装防火隔板的埋件已整理好。 3、安装电缆桥架所需要的支架等附件已加工好。 4、竖井内电气预埋管路已整理好。 (二) 材料要求 1、电气竖井内所用的电缆桥架,规格型号要符合设计要求,采用防火制品,钢板的厚度在桥架宽度小于400mm时,厚度不小于1.5mm;在400--800mm之间时,厚度不小于2mm。 2、电缆桥架应平直,无明显扭曲,支架应焊接牢固,无显著变形,
下料误差应在5mm范围内,切口应无卷边毛刺。 3、防火堵料(防火枕)、防火涂料应选用经国家鉴定的定型产品。 4、竖井内的配电箱应有出厂合格证、生产许可证、“CCC”认证标志和认证证书复印件及试验记录。 5、电线、电缆及附件应选用符合国家现行技术标准的产品,并应有出厂合格证、“CCC”认证标志和认证证书复印件。电线、电缆还应有生产许可证。 6、电气竖井中使用的辅助材料:钻头、电焊条、调合漆、焊锡、焊剂、橡胶绝缘带等。 7、金属膨胀螺栓:根据允许拉力和剪力及设备的安装孔径确定。 8、接线端子:根据导线截面及导线根数选用相应规格的接线端子。 (三) 主要机具 1、活扳手、老虎钳、砂轮机、钢锯、锯条、电焊机、套丝机、
手动煨管器、液压煨管器、扁锉、圆锉、半圆锉、压力案子、电烙铁、电炉子、锡锅、喷灯、锡勺、兆欧表,高凳等。 弱电井内电缆与桥架安装规范有哪些要求二、质量要求 质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。 弱电井内电缆与桥架安装规范有哪些要求三、工艺流程 确定电缆桥架位置-固定支架-桥架安装-配电箱固定 弱电井内电缆与桥架安装规范有哪些要求四、操作工艺 (一)确定电缆桥架位置 1、电缆桥架应敷设在安全、干燥、易操作的电气竖井内。 2、按照图纸设计的位置，计算空间尺寸是否满足操作距离的要求,特别是竖井内桥架、配电箱数量较多,尺寸较大、管路较多时,经常出现排列困难,因此必须仔细核对尺寸。
2019最新弱电设计规范标准 一、视频安防监控系统 (1)《视频安防监控系统工程设计规范》(GB 50395—2007) (2)《智能建筑设计标准》(GB 50314—2015) (3)《智能建筑工程质量验收规范》(GB 50339—2013) (4)《安全防范工程技术规范》(GB 50348—2004) 二、出入口控制(门禁)系统 (1)《出入口控制系统工程设计规范》(GB 50396—2007) (2)《智能建筑设计标准》(GB 50314—2015) (3)《智能建筑工程质量验收规范》(GB 50339—2013) (4)《安全防范工程技术规范》(GB 50348—2004) (5)《防盗报警控制器通用技术条件》(GB 12663—2001) (6)《博物馆和文物保护单位安全防范系统要求》(GB/T 16571—2012) (7)《银行营业场所安全防范工程设计规范》(GB/T 16676—1996) 三、可视对讲系统 (1)《智能建筑设计标准》(GB 50314—2015) (2)《智能建筑工程质量验收规范》(GB 50339—2013) (3)《安全防范工程技术规范》(GB 50348—2004) (4)《防盗报警控制器通用技术条件》(GB 12663—2001) (5)《博物馆和文物保护单位安全防范系统要求》(GB/T 16571—2012) (6)《银行营业场所安全防范工程设计规范》(GB/T 16676—1996) 四、电子巡查系统 (1)《智能建筑工程质量验收规范》(GB 50339—2013) (2)《智能建筑设计标准》(GB 50314—2015) (3)《安全防范工程技术规范》(GB 50348—2004) (4)《电子巡查系统技术要求》(GA/T 644—2006)
附件十 分公司弱电标准 主编部门：诺亚财富信息技术中心 批准部门： 施行日期：
前言 本规范是根据国标GB 50312-2007 综合布线工程验收规范修订，由信息技术中心系统服务部作为主编部门，同时会同信息安全组呼叫系统部等共同编写完成。 本规范在修订过程中，编制组进行了广泛的实际调查并展开了多项专题研讨，认真总结了现有综合布线工程实施过程中的经验和教训，同时参考了国内外相关标准规定的内容。 本规范中以红体字标志的条文为强制性条文，必须严格执行。 本规范适用于对诺亚财富及下属分公司日常综合布线工程的验收。 本规范主编单位、参编单位和主要起草人： 主编单位：系统服务部 参编单位： 呼叫系统部 信息安全组 主要起草人：
一、总则 1.为规范分支机构综合布线系统工程施工质量检查、随工检验和竣工验收等工作的技术要 求，特制定本规范。 2.本规范适用于新建、扩建和改建建筑与建筑群综合布线系统工程的验收。 3.综合布线系统工程实施中采用的工程技术文件、承包合同文件对工程质量验收的要求不 得低予本规范规定。 4.在施工过程中，施工单位必须执行本规范有关施工质量检查的规定。建设单位应通过工 地代表或工程监理人员加强工地的随工质量检查，及时组织整改不符合规定的项目。5.综合布线系统工程应符合设计要求，工程验收前应进行自检测试、竣工验收测试工作， 同时提供竣工文档（竣工文档需包括点位平面图及线路测试报告等，点位平面图要按照实际情况清楚准确标记线路及信息点，测试报告要包括各线路及信息点的测试结果。）。 6.综合布线系统工程的验收，除应符合本规范外，还应符合国家现行有关技术标准、规范 的规定。 二、综合布线系统 1.环境检查 机柜及设备间环境要求 1)原则上分支机构需有独立的设备间部署网络设备等，设备间应提供220V 带保护接地的 单相电源插座。 2)设备间的位置应该选择较高地势以防积水，同时要保持通风干燥环境，条件允许的话可 配置空调设施。 3)如环境上无法满足独立的设备间需求，也必须配置专用的机柜以安装网络设备及服务 器等，且要保证机柜所在位置通风、干燥，最好布置于有空调环境中，且距离强电系统有一定的距离，如无法提供单独空调，需保证机柜温度不得超过24度。 建筑物进线及入口设施的检查应包括下列内容： 1)引入管道与其他设施如电气、水、煤气、下水道等的位置间距应符合设计要求。
