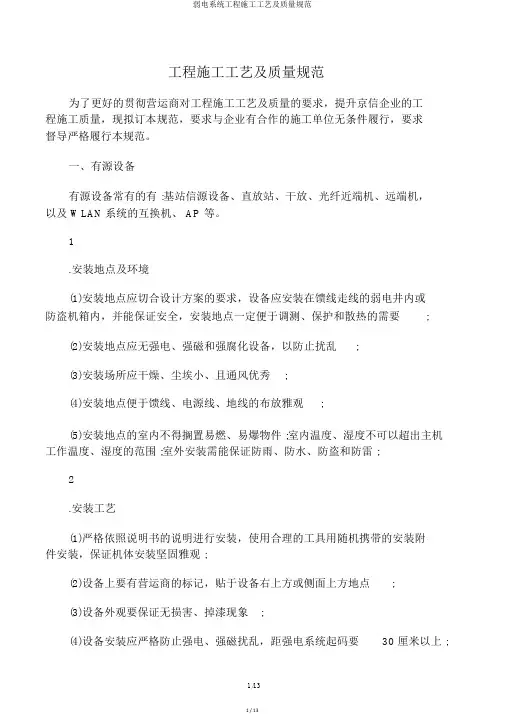

工程施工工艺及质量规范为了更好的贯彻营运商对工程施工工艺及质量的要求，提升京信企业的工程施工质量，现拟订本规范，要求与企业有合作的施工单位无条件履行，要求督导严格履行本规范。
一、有源设备有源设备常有的有 :基站信源设备、直放站、干放、光纤近端机、远端机，以及 WLAN系统的互换机、 AP 等。
1.安装地点及环境(1)安装地点应切合设计方案的要求，设备应安装在馈线走线的弱电井内或防盗机箱内，并能保证安全，安装地点一定便于调测、保护和散热的需要;(2)安装地点应无强电、强磁和强腐化设备，以防止扰乱;(3)安装场所应干燥、尘埃小、且通风优秀;(4)安装地点便于馈线、电源线、地线的布放雅观;(5)安装地点的室内不得搁置易燃、易爆物件 ;室内温度、湿度不可以超出主机工作温度、湿度的范围 ;室外安装需能保证防雨、防水、防盗和防雷 ;2.安装工艺(1)严格依照说明书的说明进行安装，使用合理的工具用随机携带的安装附件安装，保证机体安装坚固雅观 ;(2)设备上要有营运商的标记，贴于设备右上方或侧面上方地点;(3)设备外观要保证无损害、掉漆现象;(4)设备安装应严格防止强电、强磁扰乱，距强电系统起码要30 厘米以上 ;(5)设备挂壁式安装时，主机底部距离地面为 1.5 米，在机房内安装时，主机底部或顶部应与其余原有壁挂设备底部或顶端保持在同一水平线上;(6)设备落地式安装时，龙门架底座或主机底座应与墙壁距离0.8 米，在机房内安装时，应与原有设备保持整体协调;3.接地(1)有源设备一定接地，并用不小于 16 平方毫米的铜芯橡皮包线与建筑物的主地线连结。
(2)设备与地线、地线与保护地的连结端一定用有关规格的线耳连结;(3)每台有源设备一定各自安装独立的地线，不行共用一根地线;地线须切合国家标准规定，用黄绿色专用线，须加装平垫、弹簧垫拧紧，保证连结坚固，详细查验标准为，以手没法晃动连结点地线即可。
(4)设备接地址不可以接避雷地，要接保护地 ;(5)为减少接地线电感，要求接地线曲折角度大于90 度，曲折曲率半径大于130毫米 ;(6)地线走线要用线码固定，禁止有飞线现象，不得与馈线、电源线有交错现象 ;加套 PVC管的地线走线要求与射频走线原则同样，并作好标签辨别 ;(7)地线如遇穿墙走线，穿墙部分一定加套管保护，穿墙孔 / 口一定用防火泥加以密封 ;(g)楼顶八木天线、 GPS天线的接地，一定用镀锌扁钢连结避雷支架和避雷网并焊接。
弱电系统工程的施工工艺(最新)弱电系统工程的施工工艺1. 弱电系统工程的施工准备1.1 确定施工方案1.1.1 分析设计方案1.1.2 确定施工目标和要求1.2 确定施工队伍和人员1.2.1 配备专业技术人员1.2.2 分工协作1.3 准备施工所需材料和设备1.3.1 采购材料和设备1.3.2 编制材料清单2. 弱电系统工程的施工流程2.1 施工前期准备2.1.1 现场勘测和测量2.1.2 施工图纸确认2.2 布线施工2.2.1 安装走线架和线槽2.2.2 布置弱电线缆2.3 设备安装2.3.1 安装弱电设备2.3.2 进行接线和调试2.4 系统联调2.4.1 进行系统联调和测试2.4.2 修复和调整系统故障3. 弱电系统工程的施工质量控制3.1 施工现场管理3.1.1 建立施工现场管理制度 3.1.2 定期巡视和检查3.2 施工过程监控3.2.1 设立施工质量监控点 3.2.2 进行施工质量检测3.3 施工记录和整理3.3.1 记录施工过程和关键节点3.3.2 整理施工资料和成果4. 弱电系统工程的施工验收4.1 施工验收标准4.1.1 制定验收标准和要求4.1.2 确定验收指标和检测方法 4.2 施工质量检测4.2.1 进行施工质量检测4.2.2 处理施工质量问题4.3 施工资料整理和档案归档4.3.1 整理验收资料和报告4.3.2 档案归档和保存本文档涉及附件：附件1：施工图纸附件2：施工现场管理制度附件3：施工质量检测报告本文所涉及的法律名词及注释：1. 弱电系统：指低电压、低电流的电气系统，包括通信系统、安防监控系统、智能化控制系统等。
2. 施工工艺：指弱电系统工程施工的具体步骤和方法。
3. 施工准备：指施工前的各项准备工作，包括确定施工方案、配备人员和材料等。
4. 施工流程：指弱电系统工程从施工前期准备到施工完成的各个阶段和步骤。
5. 施工质量控制：指通过监控和检测，确保弱电系统工程施工质量符合要求。
建筑弱电工程施工工艺主要包括以下几个方面：电缆桥架安装、电缆敷设、设备安装、系统调试和验收。
下面将详细介绍这些施工工艺。
一、电缆桥架安装1. 桥架选型：根据建筑物的用途、电气设备配置和电气线路设计要求，选择合适的电缆桥架。
2. 桥架布置：电缆桥架应布置在电气竖井、电气房间、设备间等便于检修和维护的地方。
桥架的布置应符合设计图纸要求，垂直桥架应固定在墙体上，水平桥架应固定在屋架或梁上。
3. 桥架连接：桥架连接应采用专用的连接件，连接件应与桥架固定牢固。
桥架跨越电气竖井时，应设置适当的支撑。
4. 桥架支座：桥架支座应采用专用支座，支座应与桥架固定牢固，支座间距应符合设计要求。
二、电缆敷设1. 电缆选择：根据设计要求，选择合适的电缆类型、规格和数量。
2. 电缆敷设顺序：电缆敷设应按照设计图纸要求进行，先敷设主电缆，后敷设分支电缆。
3. 电缆敷设方法：电缆敷设应采用直接敷设或架空敷设。
直接敷设应按照电缆走向图进行，电缆应固定在桥架或线槽内。
架空敷设应采用专用电缆架，电缆应固定在电缆架上。
4. 电缆连接：电缆连接应采用专用连接器件，连接器件应与电缆固定牢固。
连接器件的选用应符合设计要求。
5. 电缆保护：电缆敷设过程中，应采取措施保护电缆，防止电缆受到机械损伤、潮湿、腐蚀等影响。
三、设备安装1. 设备选型：根据设计要求，选择合适的弱电设备，如交换机、路由器、摄像头等。
2. 设备安装位置：设备安装位置应符合设计要求，便于操作、维护和检修。
3. 设备安装：设备安装应采用专用支架或挂架，设备应固定牢固。
4. 设备接线：设备接线应按照设计图纸进行，接线应整齐、牢固，接线端子应压接牢固。
四、系统调试1. 设备自检：设备安装完成后，应进行设备自检，检查设备硬件、软件是否正常。
2. 系统调试：系统调试应按照设计要求进行，调试内容包括网络通信、设备功能、系统性能等。
3. 调试记录：调试过程中，应做好调试记录，记录设备运行情况、故障处理过程等。

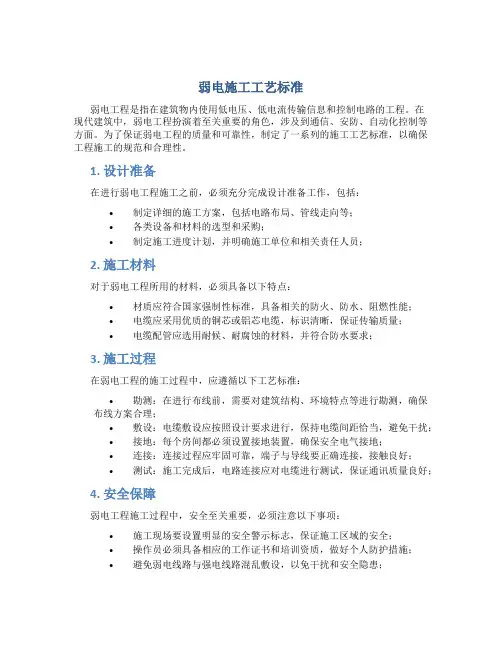

弱电施工工艺标准弱电工程是指在建筑物内使用低电压、低电流传输信息和控制电路的工程。
在现代建筑中，弱电工程扮演着至关重要的角色，涉及到通信、安防、自动化控制等方面。
为了保证弱电工程的质量和可靠性，制定了一系列的施工工艺标准，以确保工程施工的规范和合理性。
1. 设计准备在进行弱电工程施工之前，必须充分完成设计准备工作，包括：•制定详细的施工方案，包括电路布局、管线走向等；•各类设备和材料的选型和采购；•制定施工进度计划，并明确施工单位和相关责任人员；2. 施工材料对于弱电工程所用的材料，必须具备以下特点：•材质应符合国家强制性标准，具备相关的防火、防水、阻燃性能；•电缆应采用优质的铜芯或铝芯电缆，标识清晰，保证传输质量；•电缆配管应选用耐候、耐腐蚀的材料，并符合防水要求；3. 施工过程在弱电工程的施工过程中，应遵循以下工艺标准：•勘测：在进行布线前，需要对建筑结构、环境特点等进行勘测，确保布线方案合理；•敷设：电缆敷设应按照设计要求进行，保持电缆间距恰当，避免干扰；•接地：每个房间都必须设置接地装置，确保安全电气接地；•连接：连接过程应牢固可靠，端子与导线要正确连接，接触良好；•测试：施工完成后，电路连接应对电缆进行测试，保证通讯质量良好；4. 安全保障弱电工程施工过程中，安全至关重要，必须注意以下事项：•施工现场要设置明显的安全警示标志，保证施工区域的安全；•操作员必须具备相应的工作证书和培训资质，做好个人防护措施；•避免弱电线路与强电线路混乱敷设，以免干扰和安全隐患；5. 施工验收弱电工程的施工完成后，必须进行严格的验收工作，包括：•完成验收标准，检测电缆连接和通讯质量；•编制施工验收报告，记录施工过程和结果；•保留施工档案和相关资料，作为未来维护和管理的依据；综上所述，弱电施工工艺标准对于保障弱电工程的质量和可靠性至关重要。
只有严格按照标准要求来进行施工，才能确保弱电系统的正常运行，提高建筑物的整体智能化水平。

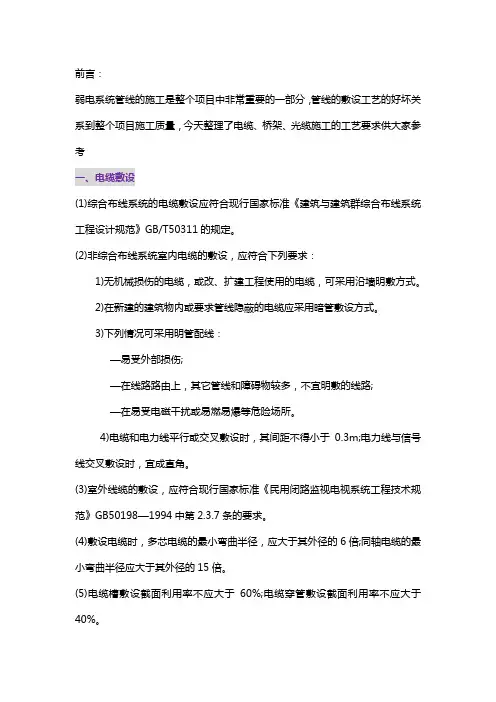

前言：弱电系统管线的施工是整个项目中非常重要的一部分，管线的敷设工艺的好坏关系到整个项目施工质量，今天整理了电缆、桥架、光缆施工的工艺要求供大家参考一、电缆敷设(1)综合布线系统的电缆敷设应符合现行国家标准《建筑与建筑群综合布线系统工程设计规范》GB/T50311的规定。
(2)非综合布线系统室内电缆的敷设，应符合下列要求：1)无机械损伤的电缆，或改、扩建工程使用的电缆，可采用沿墙明敷方式。
2)在新建的建筑物内或要求管线隐蔽的电缆应采用暗管敷设方式。
3)下列情况可采用明管配线：—易受外部损伤;—在线路路由上，其它管线和障碍物较多，不宜明敷的线路;—在易受电磁干扰或易燃易爆等危险场所。
4)电缆和电力线平行或交叉敷设时，其间距不得小于0.3m;电力线与信号线交叉敷设时，宜成直角。
(3)室外线缆的敷设，应符合现行国家标准《民用闭路监视电视系统工程技术规范》GB50198—1994中第2.3.7条的要求。
(4)敷设电缆时，多芯电缆的最小弯曲半径，应大于其外径的6倍;同轴电缆的最小弯曲半径应大于其外径的15倍。
(5)电缆槽敷设截面利用率不应大于60%;电缆穿管敷设截面利用率不应大于40%。
(6)电缆沿支架或在线槽内敷设时应在下列各处牢固固定：1)电缆垂直排列或倾斜坡度超过45°时的每一个支架上;2)电缆水平排列或倾斜坡度不超过45°时，在每隔1～2个支架上;3)在引入接线盒及分线箱前150～300mm处。
(7)明敷设的信号线路与具有强磁场、强电场的电气设备之间的净距离，宜大于1.5m，当采用屏蔽线缆或穿金属保护管或在金属封闭线槽内敷设时，宜大于0.8m。
(8)电缆在沟道内敷设时，应敷设在支架上或线槽内。
当线缆进入建筑物后，线缆沟道与建筑物间应隔离密封。
(9)电缆穿管前应检查保护管是否畅通,管口应加护圈，防止穿管时损伤导线。
(10)导线在管内或线槽内不应有接头和扭结。
导线的接头应在接线盒内焊接或用端子连接。
弱电工程施工工艺第一节施工准备1. 材料准备：根据设计要求及施工图纸，提前预订弱电工程所需材料，确保材料质量符合国家标准。
材料包括电线、电缆、光纤、网线、电话线、电视线、设备、配件等。
2. 主要设备：电钻、螺丝刀、扳手、卷尺、水平尺、电缆剥线器、接线端子、光纤熔接机、网络测试仪、电话测试仪等。
3. 作业条件：弱电工程施工前，应确保施工现场安全、整洁。
对施工部位进行处理，弹出中线，为施工提供基准。
第二节工艺流程施工部位处理→ 弱电线路敷设→ 设备安装→ 系统调试→ 调整验收第三节施工工艺1. 施工部位处理：（1）对施工部位进行清理，去除灰尘、油污、松动的旧弱电设备等。
（2）对施工部位进行修补，填补裂缝、孔洞等缺陷。
（3）打磨施工部位，确保施工部位平整、光滑。
2. 弱电线路敷设：（1）根据设计要求，敷设弱电线路，确保线路敷设整齐、固定。
（2）在弱电线路敷设过程中，应注意绝缘保护，防止线路受损。
（3）弱电线路敷设完成后，进行绝缘测试，确保绝缘合格。
3. 设备安装：（1）根据设计要求，安装弱电设备，确保设备安装牢固、位置合理。
（2）连接设备的电源线，确保连接正确、牢固。
（3）安装设备后，进行功能测试，确保使用正常。
4. 系统调试：（1）对弱电系统进行调试，确保系统运行稳定、性能优良。
（2）调试过程中，发现问题及时整改，确保系统达到设计要求。
5. 调整验收：（1）检查弱电工程施工质量，确保施工符合设计要求。
（2）对施工过程中发现的问题进行整改，直至达到设计要求。
第四节质量标准1. 主控项目：弱电线路敷设整齐、固定；设备安装牢固、位置合理；系统运行稳定、性能优良。
2. 一般项目：施工过程中，确保施工工具干净、施工环境整洁；弱电设备无破损、无污渍。
第五节施工注意事项1. 严格遵守安全操作规程，确保施工人员安全。
2. 施工现场应保持整洁，防止环境污染。
3. 施工过程中，应采取措施降低噪音，减轻对周围环境的影响。

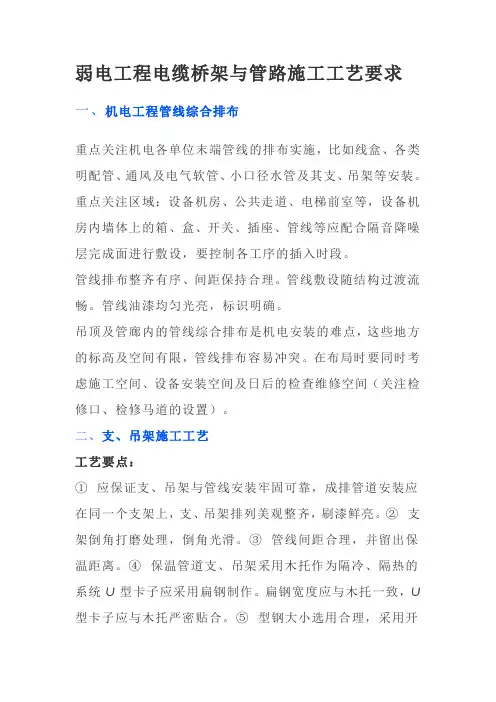

弱电工程电缆桥架与管路施工工艺要求一、机电工程管线综合排布重点关注机电各单位末端管线的排布实施，比如线盒、各类明配管、通风及电气软管、小口径水管及其支、吊架等安装。
重点关注区域：设备机房、公共走道、电梯前室等，设备机房内墙体上的箱、盒、开关、插座、管线等应配合隔音降噪层完成面进行敷设，要控制各工序的插入时段。
管线排布整齐有序、间距保持合理。
管线敷设随结构过渡流畅。
管线油漆均匀光亮，标识明确。
吊顶及管廊内的管线综合排布是机电安装的难点，这些地方的标高及空间有限，管线排布容易冲突。
在布局时要同时考虑施工空间、设备安装空间及日后的检查维修空间（关注检修口、检修马道的设置）。
二、支、吊架施工工艺工艺要点：①应保证支、吊架与管线安装牢固可靠，成排管道安装应在同一个支架上，支、吊架排列美观整齐，刷漆鲜亮。
②支架倒角打磨处理，倒角光滑。
③管线间距合理，并留出保温距离。
④保温管道支、吊架采用木托作为隔冷、隔热的系统U型卡子应采用扁钢制作。
扁钢宽度应与木托一致，U 型卡子应与木托严密贴合。
⑤型钢大小选用合理，采用开孔器开孔，严禁气焊开孔。
螺栓下口统一外露2-3丝，不超过丝杆直径的1/2。
⑥管线集中处、转弯处、分支处、大口径阀门及配件两端应增设支、吊架进行承托，支、吊架间距应符合规范要求。
三、电缆桥架施工工艺大样图工艺要点：①应使用成品配件。
供货商无明确配件尺寸或尺寸数据不足，按此标准规格执行。
②桥架翻弯时，若最大电缆直径小于70mm，桥架翻弯角度不大于30度，电缆最大直径小于等于50时，翻弯角度不大于45度。
③为保证大截面电缆在小桥架中敷设时，满足电缆弯曲半径要求，L应满足L≥10D-W/2。
④金属电缆桥架水平敷设时距地高度一般不宜低于2.5M，垂直敷设时距地1.8m时应加金属盖板保护（配电室、电井、技术层专用场所除外）。
⑤直线段钢制电缆架长度超过30m、铝合金或玻璃钢制电缆桥架长度超过15m设有伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置。

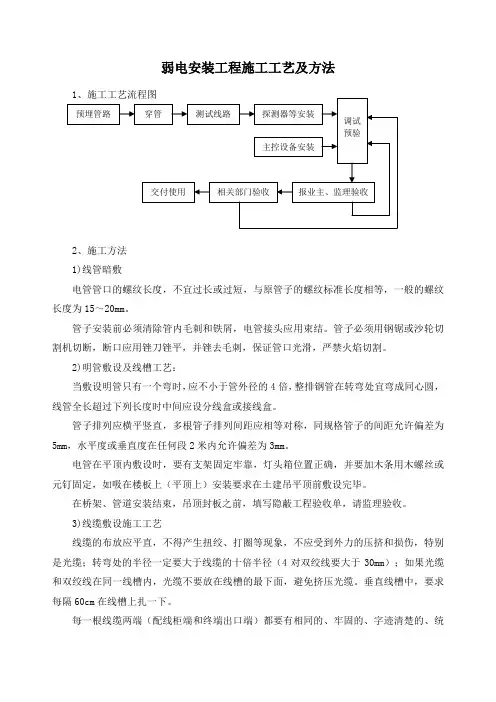

弱电安装工程施工工艺及方法
2、施工方法
1)线管暗敷
电管管口的螺纹长度，不宜过长或过短，与原管子的螺纹标准长度相等，一般的螺纹长度为15～20mm。
管子安装前必须清除管内毛刺和铁屑，电管接头应用束结。
管子必须用钢锯或沙轮切割机切断，断口应用锉刀锉平，并锉去毛刺，保证管口光滑，严禁火焰切割。
2)明管敷设及线槽工艺：
当敷设明管只有一个弯时，应不小于管外径的4倍，整排钢管在转弯处宜弯成同心圆，线管全长超过下列长度时中间应设分线盒或接线盒。
管子排列应横平竖直，多根管子排列间距应相等对称，同规格管子的间距允许偏差为5mm，水平度或垂直度在任何段2米内允许偏差为3mm。
电管在平顶内敷设时，要有支架固定牢靠，灯头箱位置正确，并要加木条用木螺丝或元钉固定，如吸在楼板上（平顶上）安装要求在土建吊平顶前敷设完毕。
在桥架、管道安装结束，吊顶封板之前，填写隐蔽工程验收单，请监理验收。
3)线缆敷设施工工艺
线缆的布放应平直，不得产生扭绞、打圈等现象，不应受到外力的压挤和损伤，特别是光缆；转弯处的半径一定要大于线缆的十倍半径（4对双绞线要大于30mm）；如果光缆和双绞线在同一线槽内，光缆不要放在线槽的最下面，避免挤压光缆。
垂直线槽中，要求每隔60cm在线槽上扎一下。
每一根线缆两端（配线柜端和终端出口端）都要有相同的、牢固的、字迹清楚的、统
一的编号（编号标签统一打印，避免字迹不清楚和手写难以辨认的问题）。
线缆在终端出口处要拉出不小于50cm的接线余量，盘好放在预埋盒内。
防止其它工序施工时损坏线缆。
配线柜处，线缆接线余量将根据每层楼面情况按技术督导意见留足（一般情况，线缆进配线柜后留5米）。
一、前言弱电工程是指通信、监控、安防、楼宇自控等系统在建筑物或公共设施中的安装与施工。
为确保施工质量，保障工程安全，特制定本施工细则。
二、施工准备1. 施工前，对施工图纸进行仔细阅读，了解工程的整体布局、设备选型、线路走向等。
2. 检查施工所需材料、设备是否齐全，符合设计要求。
3. 组织施工人员进行技术交底，明确施工要求、注意事项及安全措施。
4. 按照设计规范，对施工现场进行勘察，了解现场环境、建筑结构等情况。
5. 制定施工进度计划，明确各阶段的施工任务和时间节点。
三、施工工艺1. 管槽施工（1）根据设计要求，确定管槽的走向、规格和数量。
（2）按照规范要求，进行管槽的开挖、敷设和固定。
（3）管槽开挖时，注意保护地下管线和设施。
（4）管槽敷设后，进行隐蔽工程验收。
2. 线缆敷设（1）按照设计要求，选择合适的线缆类型、规格和数量。
（2）线缆敷设前，对线缆进行检查，确保无损伤、短路等问题。
（3）线缆敷设时，注意保持线缆平直，避免扭曲、打结。
（4）线缆固定时，采用合适的固定方式，确保线缆牢固。
3. 设备安装（1）按照设计要求，确定设备的安装位置、高度和间距。
（2）设备安装前，对设备进行检查，确保无损坏。
（3）设备安装时，注意保持设备的水平、垂直度。
（4）设备安装后，进行调试，确保设备正常运行。
4. 系统调试（1）按照设计要求，进行系统调试，确保各子系统之间协调运行。
（2）调试过程中，对系统进行性能测试、安全测试等。
（3）调试完成后，进行试运行，确保系统稳定可靠。
四、质量控制1. 严格遵循国家相关规范和标准，确保施工质量。
2. 施工过程中，对关键工序进行严格把控，确保各环节质量达标。
3. 定期对施工质量进行检查，发现问题及时整改。
4. 施工完成后，进行竣工验收，确保工程质量。
五、安全措施1. 施工人员必须佩戴安全帽、安全带等防护用品。
2. 严格按照操作规程进行施工，防止发生意外事故。
3. 施工现场设置警示标志，确保人员安全。

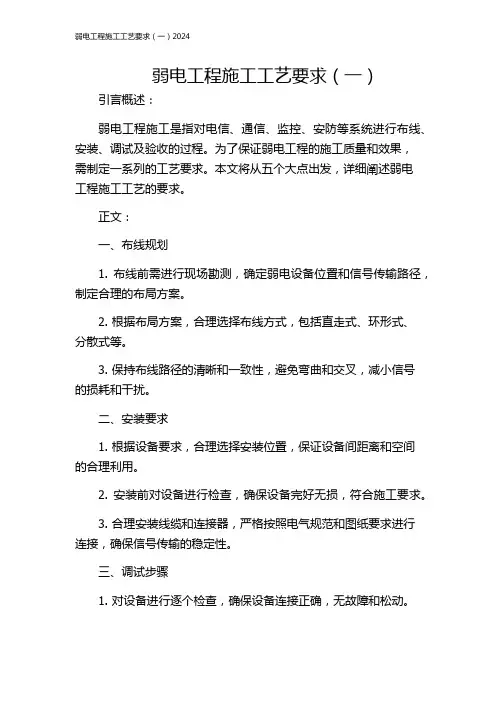

弱电工程施工工艺要求（一）引言概述：弱电工程施工是指对电信、通信、监控、安防等系统进行布线、安装、调试及验收的过程。
为了保证弱电工程的施工质量和效果，需制定一系列的工艺要求。
本文将从五个大点出发，详细阐述弱电工程施工工艺的要求。
正文：一、布线规划1. 布线前需进行现场勘测，确定弱电设备位置和信号传输路径，制定合理的布局方案。
2. 根据布局方案，合理选择布线方式，包括直走式、环形式、分散式等。
3. 保持布线路径的清晰和一致性，避免弯曲和交叉，减小信号的损耗和干扰。
二、安装要求1. 根据设备要求，合理选择安装位置，保证设备间距离和空间的合理利用。
2. 安装前对设备进行检查，确保设备完好无损，符合施工要求。
3. 合理安装线缆和连接器，严格按照电气规范和图纸要求进行连接，确保信号传输的稳定性。
三、调试步骤1. 对设备进行逐个检查，确保设备连接正确，无故障和松动。
2. 分别进行设备内部调试和设备之间的联调，确保设备正常工作，传输信号畅通无阻。
3. 对系统进行整体调试，包括信号传输、系统运行、设备互联等。
四、验收标准1. 按照设计方案和合同要求进行工程验收，确保工程施工符合规范和要求。
2. 对施工质量进行检查，包括线缆接头的接触和固定、布线的准确性和美观度等。
3. 进行设备操作和信号传输测试，确保弱电系统功能正常，满足用户需求。
五、施工质量管控1. 强化施工质量管理，制定施工方案和执行计划，确保施工进程顺利。
2. 严格遵守安全操作规程，保证工程安全无事故发生。
3. 配备专业施工人员，对施工过程进行监控和指导，及时解决问题。
总结：弱电工程施工工艺要求包括布线规划、安装要求、调试步骤、验收标准和施工质量管控。
按照这些要求进行施工，可以确保弱电系统的稳定运行，并保证用户的需求得到满足。
因此，在进行弱电工程施工时，务必严格遵守这些工艺要求，确保施工质量和工程效果。

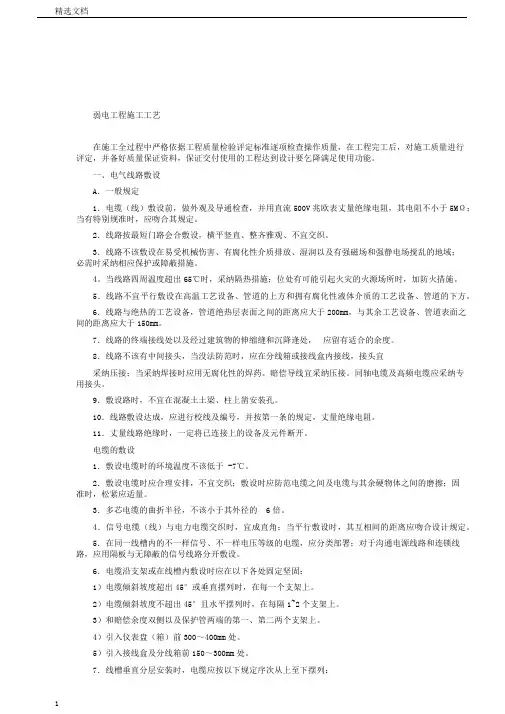

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改弱电工程施工工艺要求(2021版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes弱电工程施工工艺要求(2021版)施工方法及工艺标准各系统的施工方法及工艺标准执行下列标准规范和要求：《金属线槽配线安装工艺标准》（313-1998）《钢管敷设工艺标准》（305-1998）《安全防范工程程序要求》（GB-T75-94）《民用闭路监视电视系统工程技术规范》（GB50198-94）《建筑电气安装分项工程施工工艺标准》（533-1996）《高层民用建筑设计防火规范》（GB50045-95）《30MHz-1GHz声音和电视信号的电缆分配系统》（GB65100-86）《30MHz-1GHz声音和电视信号的电缆分配系统》（GB11318-89）《有线电视系统工程技术规范》（GB50200-94）《有线电视广播系统技术规范》（GY/T106-92）《民用建筑电缆电视系统工程技术规范》（GBJ）《建筑与建筑群综合布线工程系统设计规范》（GBT/T50311-2000）《建筑与建筑群综合布线系统工程验收规范》（GBT/T50312-2000）《智能建筑设计标准》（GB/T50314—2000）施工工艺:在施工全过程中严格按照工程质量检验评定标准逐项检查操作质量，在工程完工后，对施工质量进行评定，并备好质量保证资料，保证交付使用的工程达到设计要求和满足使用功能一、电气线路敷设A．一般规定1．电缆（线）敷设前，做外观及导通检查，并用直流500V兆欧表测量绝缘电阻，其电阻不小于5MΩ；当有特殊规定时，应符合其规定2．线路按最短途径集中敷设，横平竖直、整齐美观、不宜交叉3．线路不应敷设在易受机械损伤、有腐蚀性介质排放、潮湿以及有强磁场和强静电场干扰的区域；必要时采取相应保护或屏蔽措施4。
当线路周围温度超过65℃时，采取隔热措施；位处有可能引起火灾的火源场所时，加防火措施5．线路不宜平行敷设在高温工艺设备、管道的上方和具有腐蚀性液体介质的工艺设备、管道的下方6．线路与绝热的工艺设备，管道绝热层表面之间的距离应大于200mm，与其他工艺设备、管道表面之间的距离应大于150mm 7．线路的终端接线处以及经过建筑物的伸缩缝和沉降逢处，应留有适当的余度8．线路不应有中间接头，当无法避免时，应在分线箱或接线盒内接线，接头宜采用压接；当采用焊接时应用无腐蚀性的焊药。
补偿导线宜采用压接。
同轴电缆及高频电缆应采用专用接头9．敷设路时，不宜在混凝土土梁、柱上凿安装孔10．线路敷设完毕，应进行校线及编号，并按第一条的规定，测量绝缘电阻11．测量线路绝缘时，必须将已连接上的设备及元件断开B.电缆的敷设1．敷设电缆时的环境温度不应低于-7℃2．敷设电缆时应合理安排，不宜交叉；敷设时应防止电缆之间及电缆与其他硬物体之间的磨擦；固定时，松紧应适度3．多芯电缆的弯曲半径，不应小于其外径的6倍4．信号电缆（线）与电力电缆交叉时，宜成直角；当平行敷设时，其相互间的距离应符合设计规定5．在同一线槽内的不同信号、不同电压等级的电缆，应分类布置；对于交流电源线路和连锁线路，应用隔板与无屏蔽的信号线路隔开敷设6．电缆沿支架或在线槽内敷设时应在下列各处固定牢固（1）电缆倾斜坡度超过45°或垂直排列时，在每一个支架上（2）电缆倾斜坡度不超过45°且水平排列时，在每隔1~2个支架上（3）和补偿余度两侧以及保护管两端的第一、第二两个支架上（4）引入仪表盘（箱）前300～400mm处（5）引入接线盒及分线箱前150～300mm处7．线槽垂直分层安装时，电缆应按下列规定顺序从上至下排列:仪表信号线路-安全连锁线路-交流和直流供电线路8．明敷设的信号线路与具有强磁场和强电场的电气设备之间的净距离，宜大于1.5m；当采用屏蔽电缆或穿金属保护管以及在线槽内敷设时，宜大于0.8m9．电缆在沟道内敷设时，应敷设在支架上或线槽内。
当电缆进入建筑物后，电缆沟道与建筑物间应隔离密封C.其他要求电线穿管前应清扫保护管，穿管时不应损伤导线2．信号线路、供电线路、连锁线路以及有特殊要求的仪表信号线路，应分别采用各自的保护管3．仪表盘（箱）内端子板两端的线路，均应按施工图纸编号4．每一个接线端子上最多允许接两根芯线5．导线与接线端子板、仪表、电气设备等连接时，应留有适当余度二、电源设备的安装A．供电系统的安装1．弱电工程的供电设备应在安装前检查设备的外观和技术性能并符合下列规定2．继电器、接触器和开关应动作灵活，接触紧密、无锈蚀、损坏3．紧固件、接线端子应完好无损，且无污物和锈蚀4．设备的附件齐全，性能符合安装使用说明书的规定B．电源设备的安装1．设备的安装应牢固、整齐、美观，端子编号、用途标牌及其他标志，应完整无缺，书写正确清楚。
2．固定设备时，应使设备受力均匀3．仪表箱内安装的供电设备其裸露带电体相互间或其他裸露导电体之间的距离应不小于4mm。
当无法满足时，相互间必须可靠绝缘4．供电箱安装在混凝土墙上、柱或基础上时，宜采有膨胀螺栓固定，并应符合下列规定（1）箱体中心距地面的高度宜为1.3~1.5m（2）成排安装的供电箱，应排列整齐5．UPS设备安装完毕，应检查其自动切换装置的可靠性，切换时间及切换电压值应符合设计规定6．稳压器在使用前应检查其稳压特性，电压波动值应符合安装使用说明书的规定7．整流器在使用前应检查其输出电压，电压值应符合安装前使用说明书的规定8．供电设备的带电部分与金属壳间的绝缘电阻，500V兆欧表测量时，应不小于5MΩ。
当安装使用说明书中有特殊规定时，应符合规定9．供电系统送电前，系统内所有电源设备的开关均应处于“继”的位置，并应检查熔继器容量三、弱电系统的接地A．一般规定1．弱电系统的接地，按用途分有保护性接地和功能性接地。
保护性接地分为：防电击接地、防雷接地、防静电接地和防电蚀接地；功能性接地分为：工作接地、逻辑接地、屏蔽接地和信号接地。
不同的接地有不同的要求，应按设计决定的接地施工2．需要接地的弱电系统的接地装置应符合下列要求（1）当配管采用镀锌电管时，除设计明确规定处，管子与管子、管子与金属盒子连接后不必跨接，但应遵守下述规定1）管子间采用螺纹连接时，管端螺纹长度不应小于管接头长度的1/2，螺纹表面应光滑、无锈蚀、缺损，在螺纹上应涂以电力复全脂或导电性防腐脂。
连接后，其螺纹宜外露2~3扣2）管子间采用带有紧定螺钉的套管连接时,螺钉应拧紧;在振动的场所,紧定螺钉应有防松动措施3）管子与盒子的连接不应采用塑料纳子，应采用导电的金属纳子4）弱电管子内有PE线时，每只接线盒都应和PE线相连（2）当配管采用镀锌电管，设计又规定管子间需要跨接时，应遵守下述规定1）明敷配管不应采用熔焊跨接，应采用设计指定的专用接下来线卡子跨接2）埋地或埋设于混凝土中的电管，不应用线卡跨接，可采取熔焊跨接3）若管内穿有裸软PE铜线时，电管可不跨接。
此PE线必须与它所经过的每一只接线盒相连（3）配管采用黑铁管时，若设计不要求跨接，则不必跨接。
若要求跨接时，黑铁管之间及黑铁管与接线盒之间可采用圆钢跨接，单面焊接，跨接长度不宜小于跨接圆钢直径的6倍；黑铁管与镀锌桥架之间跨接时，应在黑铁管端部焊一只铜螺栓，用不小于4mm的铜导线与镀锌桥架相连（4）当强弱电都采用PVC管时，为避免干扰，弱电配管应尽量避免与强电配管平行敷设，若必须平行敷设，相隔距离宜大于0.5m （5）当强弱电用线槽敷设时，强弱电线槽宜分开；当需要敷设在同一线槽时，强弱电之间应用金属隔板隔开B．电信设备的接地1．为防止外界电压危害人身安全和对设备的损害，抑制电气干扰，保证通信设备正常工作，电信设备的以下部分均应接地（1）直流电源、电信设备的机架、机壳；人站通信电缆的金属护套和屏蔽层（2）交流配电屏、整流器屏等供电设备的外露导电部分（3）直流配电屏的外露部分（4）交直流两用电信设备的机架、机框内与机架、机框不绝缘的供电整流盘的外露导电部分（5）电缆、架空线路及有关需要接地的部分，如放电器、避雷器、保护间隙等2．当低压配电系统采取TN制式供电，电信设备若要求严格限制工频交流对其的干扰，且电信设备不易做到与站内各种金黄色属构件绝缘时，应采用TN-S制式；当对干扰要求不太严格时，可采用TN-C制式；当电信设备的泄漏电流在10mA及以上时，应采用TN-S制式3．配电屏、整流器屏等外露导电部分，当加固装置将其与机架、机框在电气上已连通时，仍需与PE线或PEN线相连4．当采取IT制式供电，电信设备的泄漏电流在10mA以上时，为了避免保护设备误动作，可采取双线圈变压器供电，其一次侧接入IT制式，二次侧若以TN制式供电，此时供电设备的接地与TN制式相同5．电信设备的工作接地，一般要求单独设置，亦可与建筑物内变压器的工作接地共用一个接地装置。
但必须通过绝缘的专用接地线与接地装置相连6．电信设备采用共同接地装置时，其接地电阻应不大于1Ω，宜用两根截面积不小于25mm２的铜芯绝缘线穿管敷设到共同接地极上。
