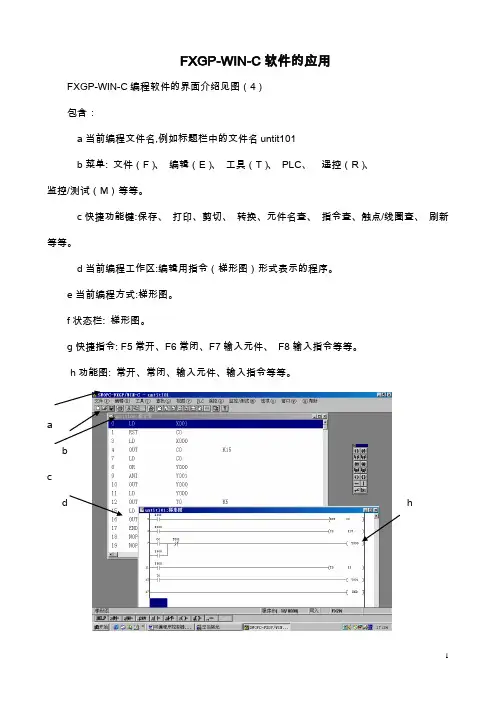

FXGP-WIN-C软件的应用FXGP-WIN-C编程软件的界面介绍见图（4）包含：a当前编程文件名,例如标题栏中的文件名untit101b菜单: 文件（F）、编辑（E）、工具（T）、 PLC、遥控（R）、监控/测试（M）等等。
c快捷功能键:保存、打印、剪切、转换、元件名查、指令查、触点/线圈查、刷新等等。
d当前编程工作区:编辑用指令（梯形图）形式表示的程序。
e当前编程方式:梯形图。
f状态栏: 梯形图。
g快捷指令: F5常开、F6常闭、F7输入元件、 F8输入指令等等。
h功能图: 常开、常闭、输入元件、输入指令等等。
d hLLKJHHHHeKKfg图（4）编程软件界面菜单操作：FXGP-WIN-C（以下统一用简称FXGP）的各种操作主要靠菜单来选择，当文件处于编辑状态时，用鼠标点击想要选择的菜单项，如果该菜单项还有子菜单，鼠标下移，根据要求选择子菜单项，如果该菜单项没有下级子菜单，则该菜单项就是一个操作命令，单击即执行命令。
四．设置编辑文件的路径首先应该设置文件路径，所有用户文件都在该路径下存取。
假设D：\PLC*设置为文件存取路径。
操作步骤：首先打开Windows界面进入“我的电脑”，选中D盘，新建一个文件夹，取名为[PLC1]确认，然后进入FXGP编程软件。
五．编辑文件的正确进入及存取正确路径确定后，可以开始进入编程﹑存取状态。
1、假设首次程序设计：首先打开FXGP编程软件，点击〈文件〉子菜单〈新文件〉或点击常用工具栏弹出[PLC类型设置]对话框，供选择机型。
本实验指导书提供的为FXON、FX2N二种机型，实验使用时，根据实际确定机型，若FX2N即选中FX2N，然后[确认]，就可马上进入编辑程序状态。
注意这时编程软件会自动生成一个〈SWOPC-FXGP/WIN-C-UNTIT***〉文件名，在这个文件名下可编辑程序。
2、文件完成编辑后进行保存:点击〈文件〉子菜单〈另存为〉，弹出[File Save As]对话框，在“文件名”中能见到自动生成的〈SWOPC-FXGP/WIN-C-UNTIT***〉文件名，这是编辑文件用的通用名，在保存文件时可以使用，但我们建议一般不使用此类文件名，以避免出错。
三菱PLC软件Fxgpwin简介三菱PLC软件Fxgpwin使用介绍一、Fxgpwin的使用1. Fxgpwin的启动和退出启动：一旦正确安装Fxgpwin，您只需把鼠标指向“开始／程序／Fxgpwin”程序组，选择所要运行的软件便可启动程序。
退出：Fxgpwin可以从“File／Exit”命令退出软件，或单击屏幕右上角的按钮，也可直接按 Alt+F4退出。
2. Fxgpwin软件的使用Fxgpwin软件具体使用请参考其它的使用手册，这里只作简单介绍，进入程序后，选中File\New, 出现如下图画面，先在“PLC type setting”中选出你所使用的主机的CPU系列。
如主机是FX1S系列，只能选择FX1S，如选择其它型号，虽然编程环境不受影响，但下载到主机上输出时程序将报错，提醒您“输出模型不匹配”，所以请在编程之前，选择好您所用主机的型号。
程序有两种显示格式，一种为梯形图格式，另外一种是语句代码格式。
如下图，“Ladder View”为梯形图显示，“Instruction List View”为语句代码格式。
具体的指令语句格式详见三菱公司有关PLC编程手册。
编写完程序后，进行编译，通过下载电缆下载到主机里运行。
具体操作步骤如下：①将下载电缆接口分别与计算机的串口和PLC主机上的接口相连。
②点击菜单栏中“PLC”菜单中“Transfer\Write”详见下图。
③将主机上的开关拨至“STOP”状态，即将开关向下拨动。
④弹出对话框“Program Write”（见下图），在“Range setting”中填写初始步数（Start Step），一般我们以0步为初始步数，结束步数（End Step）一般以实际步数稍多为好，如编程指令步数为122步，那么结束步数为130步，步数太大会影响执行程序的时间。
填写完后，单击“OK”按钮，程序进行编译装载（见下图）。
⑤将开关拨动至“RUN”状态，即将开关向上拨动。
