真空阀门在真空系统中的作用及其分类
在真空系统中，用来改变气流方向，调节气流量大小，切断或接通管路的真空系统元件称为真空阀门。
真空阀门在真空系统中的作用是：
真空阀门在真空系统中的作用
(1)开关气路如图1 所示，当阀1 和阀4 关闭，阀2 打开时，机械真空泵Ⅲ对容器
(2)控制气流大小，调节真空度在图1 中，调节阀1 的阀盖开启角度，即可调节流经管路的气流量大小；关闭阀2 和阀4，通过放气阀3 可以给机械泵Ⅲ的入口放成大气；通过放气阀5 可以调节容器内的真空度。
(3)定量充气如图2 所示，在玻璃阀的柱塞上有个一定体积的小洞，当小洞转向右边和高压气瓶连通时，小洞中就可充满高压气体；当它转向左边和真空容器连通时，就把该体积的高压气体放进容器中去，这样就起到了定量充气的作用。
真空阀门的种类繁多，通常按阀门的职能、结构型式、驱动方式、材料和用
途进行分类，其分类见表1。
真空阀门的型号编制方法国家专业标准作了规定，可查阅有关标准。
表1 真空阀门分类
分类方法名称根据阀门的职能低真空阀门、高真空阀门、超高真空阀门根据结构塑。

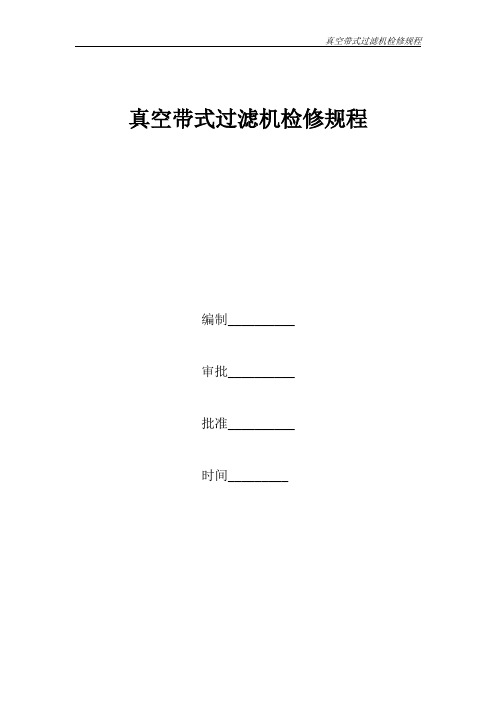

真空带式过滤机检修规程编制__________审批__________批准__________时间_________目录1总则 (2)1.1主题内容与适用范围 (2)1.2 结构原理及主要特点 (2)1.3型号说明与基本参数 (3)1.4编写制定依据................................................................. 错误！未定义书签。
