通用公差基本知识

公差名词解释公称尺寸:就是单位数字的标注,用以鉴别大小,称呼用的尺寸,也称为:标称尺寸”.实际尺寸:就是零件通过测量而获得的数值.基本尺寸:就是决定尺寸极限的基准或参照尺寸.极限尺寸:就是尺寸大小的限界,零件可允许的最大和最小尺寸.其实际尺寸必须在这两者之间,他包含:最大极限尺寸:两极限尺寸中的最大尺寸最小极限尺寸:两极限尺寸中的最小尺寸偏差:就是极限尺寸或实际尺寸和基本尺寸之差,他包含:上偏差:又称正公差,即最大极限尺寸与基本尺寸之差下偏差:又称负公差,即最小极限尺寸与基本尺寸之差孔实际偏差:就是实际尺寸和基本尺寸之差零线:用来作为偏差参照基准的直线,也就是偏差为零的直线,并代表基本尺寸.公差:就是工件所允许的差异, 最大极限尺寸与最小极限尺寸之差.公差是绝对值没有正负号.他包含:单向公差:又称”同侧公差”,就是将基本尺寸在相加或相减一个变量所得的公差.也就是设计尺寸在一个方向,正向或负向给的公差.换句话说,单向公差只能比基本尺寸大而不能小,或只能小而不能大.单向公差除适用轴孔配合外,也常用于表示齿轮轴距等.双向公差:又称”两侧公差”.就是将基本尺寸在两侧同时相加或减一个变量所得的公差.也就是设计时在正负两个方向同时给公差.换句话说,双向公差可以比基本尺寸大,也可以比基本尺寸小.基本尺寸数值常为两极尺寸的平均值.双向公差适用于两孔中心距离和不需配合的面等.通用公差:就是零件无论配合或非配合,其尺寸都不能达到一个绝对数值,也不允许无限大或无限制小.所以,在图纸上虽仅标注公称尺寸数值,但在标题栏内或者其附近注明公有公差的数值,说明并非指定用于某尺寸,而是通用于图纸上任何标注的尺寸.专用公差:就是当零件需要精确配合,对于某一配合部位,必须定出适合其功能的公差数值.该项公差数值是专对某一尺寸所允许的差异,在图纸上应该和该尺寸数值并例,.一般通用公差数值大,允许的变化量大,普通制造法即可轻易达成.而专用公差数值较小,允许的变化量小,经常必须精密制造的方法才可完成.一般来说,为节省成本,少用专用公差.形状和位置公差:要让”形状”和”位置”达到绝对正确,是很不容易的.但是如果不正确则影响配合,所以仍要制定公差来确保配合良好,节省工时,也可因而放宽其它公差,这就是”形状和位置公差”.统称为”形位公差”,是为了表达几何形态外形或其所在位置的公差,通常规定一个公差区域,而该几何形态之外形或其位置必须在该区域内.公差带:代表公差极限的两条直线间的面积或两条直线间的距离也就是公差大小. 基础偏差:就是以接近零线的上偏差或下偏差,用以规定公差区哉和零线的关线位置标准公差:在已标准化的”公差和配合”制度中,各公差表中所列的任一公差,称为”标准公差”.标准公差是绝才,值没有正负号.轴:习惯上用轴来表示零件中的外部尺寸,并包括非圆柱零件孔:习惯上用孔表示零件中的内部尺寸,并包括非圆柱零件间隙:当孔大于其配合轴时,孔和轴之差为正值.他包含:最大间隙:孔的最大尺寸和轴的最小尺寸差.最小间隙:孔的最小尺寸和轴的最大尺寸差.干涉:当轴大于其配合孔时,孔和轴的差为负值最大干涉:孔的最小尺寸和轴的最大尺寸差最小干涉:孔的最大尺寸和轴的最小尺寸差间隙配合:规定的极限尺寸在装配时,恒有某种间隙存在.就是孔的公差区域全部在轴公差区域的上方,即孔尺寸恒大于轴尺寸,其裕度为正.过盈配合:规定的极限尺寸在装配时,恒有某种干涉存在,和间隙配合恰好相反的是,孔公差区域全部在轴公差区域的下方,即孔的尺士恒小于轴的尺寸,其裕度为负值过渡配合:规定的极限尺寸在装配时,可能生成间隙配合或过盈配合,就是孔和轴的公差区域相互重迭,换句话说,孔的尺寸可能大于轴的尺寸或小于轴的尺寸.前者裕度为正值,后者裕度为负值.裕度:配合件在最大材料极限时所希望的差异,又称为”容差”.就是指配合件间的最小间隙(正)或最大干涉(负)材料极限:就是零件中保留材料最多或最少时的极限尺寸,他包含:最多留料极限:零件外部尺寸(轴)的最大尺寸,或内部尺寸(孔)的最小尺寸.也就是零件材料保留最多,即呈现最大实体状态时的极限尺寸.最少留料极限: 零件外部尺寸(轴)的最小尺寸,或内部尺寸(孔)的最大尺寸.也就是零件材料保留最少,即呈现最小实体状态时的极限尺寸.。

公差与配合国家标准公差与配合是机械制造中非常重要的概念，它涉及到零件加工的精度、质量和可靠性。

国家标准对公差与配合进行了规范，为机械制造提供了统一的标准，有利于提高产品的质量和可靠性。

本文将对公差与配合国家标准进行详细介绍，以便读者更好地了解和应用这一重要的机械制造知识。

一、公差的定义和分类。

公差是指零件尺寸允许的最大偏差和最小偏差之间的差值。

按照国家标准，公差分为国际制公差和普通制公差两种。

国际制公差采用字母T、H、D、E、f等符号表示，普通制公差采用数字表示。

公差的选择应根据零件的用途、加工工艺和成本等因素进行综合考虑，以求在满足使用要求的前提下尽量减少成本。

二、配合的定义和分类。

配合是指两个零件之间的相对位置关系。

按照国家标准，配合分为基本配合、普通配合和紧配合三种。

基本配合是指在设计图纸上直接标注的配合，普通配合是指在基本配合的基础上，通过加减公差来确定的配合，紧配合是指在基本配合的基础上，通过加大公差来确定的配合。

不同的配合类型适用于不同的工作条件和要求，应根据实际情况进行选择。

三、国家标准的作用和意义。

国家标准对公差与配合进行了严格的规范，其作用和意义主要体现在以下几个方面，首先，国家标准统一了公差与配合的表示方法和计算方法，为机械制造提供了统一的依据，有利于不同厂家之间的技术交流和产品配套。

其次，国家标准规定了不同公差等级和配合类型的适用范围，有利于提高产品的互换性和通用性。

最后，国家标准对公差与配合的选择和应用提出了具体的要求和建议，有利于指导实际生产和加工，提高产品的质量和可靠性。

四、如何正确应用国家标准。

正确应用国家标准对公差与配合是提高产品质量和可靠性的关键。

在实际生产和加工中，应根据国家标准的要求，合理选择公差等级和配合类型，严格控制加工工艺，确保零件尺寸和形位精度的符合要求。

同时，应加强对国家标准的学习和理解，不断提高对公差与配合的认识水平，提高技术工人和管理人员的素质和能力。

公差与配合1．基本偏差系列及配合种类自由公差的概念及公差等级表何谓自由尺寸公差？旧国标（HG）159-59中，在基准件公差上，把精度等级分成 12级。

取自其中8、9两级精度基准件公差，称为自由尺寸公差。

将偏差分为；单向（+）或（-）、双向（±）二种。

在自由尺寸公差的注解中提示；①自由尺寸公差仅适用于机械加工表面。

②自由尺寸公差在工作图上不标注。

③单向偏差对于轴用（-）号，对于孔、孔深、槽宽、螬深及槽长用（+）号，其余均用双向正负偏差（±）。

④不能纳入上述明确原则的自由尺寸，且有单向偏差要求时，设计者应在工图中注出，否则按双向偏差制造。

修定后国标（GB）1800-79中，标准公差分20级。

即；IT01、IT0、IT1至IT18。

IT表示标准公差，公差等级的代号用阿拉伯数字表示，从IT01至IT18等级依次降低。

并制定（GB）1804-79未注公差尺寸的极限偏差，规定有三条：①规定的极限偏差适用于金属切削加工的尺寸，也可用于非切削加工的尺寸，②图样上未注公差尺寸的偏差，按本标准规定的系列，由相应的技术文件作出具体规定。

③未注公差尺寸的公差等级规定为IT12至IT18。

一般孔用H（+）；轴用h（-）；长度用（±）? IT（即Js或js）。

必要时，可不分孔、轴或长度，均采用 ? IT （即Js或js）。

根据国际标准ISO 2768，以下为线性尺寸未注公差的公差表。

这个未注公差适用于金属切削加工的尺寸，也适用于一般的冲压加工尺寸。

这些极限偏差适用于：线性尺寸：例如外尺寸、内尺寸、阶梯尺寸、直径、半径、距离、倒圆半径和倒角高度；角度尺寸：包括通常不标出角度值的角度尺寸，例如直角(90°);机加工组装件的线性和角度尺寸。

这些极限偏差不适用于：·已有其他一般公差标准规定的线性和角度尺寸；·括号内的参考尺寸；·矩形框格内的理论正确尺寸。

表1 线性尺寸的极限偏差数值公差等级尺寸分段0.5～3 >3～6 >6～30 >30～120 >120～400>400～1000>1000～2000>2000～4000f(精密级) ±0.05±0.05±0.1±0.15±0.2±0.3±0.5- m(中等级) ±0.1±0.1±0.2±0.3±0.5±0.8±1.2±2 c(粗糙级) ±0.2±0.3±0.5 ±0.8±1.2±2±3±4 v(最粗级) - ±0.5±1±1.5±2.5±4±6±8表2倒圆半径与倒角高度尺寸的极限偏差数值公差等级尺寸分段0.5～3 >3～6 >6～30 >30f(精密级)±0.2±0.5±1±2 m(中等级)c(粗糙级)±0.4±1±2±4 v(最粗级)表3角度尺寸的极限偏差数值公差等级长度分段≤10>10～50 >50～120 >120～400 >400f(精密级) ±1°±30'±20'±10'±5'm(中等级)c(粗糙级) ±1°30'±1°±30'±15'±10'v(最粗级) ±3°±2°±1°±30'±20'角度尺寸的长度按角度的短边长度确定，对于圆锥角按圆锥素线长度确定。

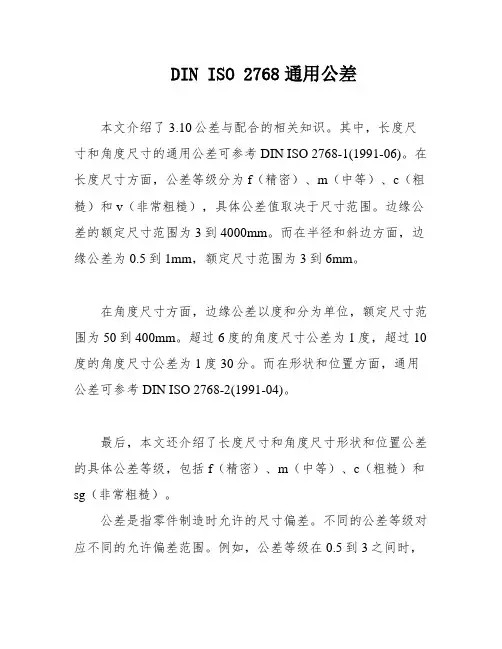

DIN ISO 2768通用公差本文介绍了3.10公差与配合的相关知识。

其中，长度尺寸和角度尺寸的通用公差可参考DIN ISO 2768-1(1991-06)。

在长度尺寸方面，公差等级分为f（精密）、m（中等）、c（粗糙）和v（非常粗糙），具体公差值取决于尺寸范围。

边缘公差的额定尺寸范围为3到4000mm。

而在半径和斜边方面，边缘公差为0.5到1mm，额定尺寸范围为3到6mm。

在角度尺寸方面，边缘公差以度和分为单位，额定尺寸范围为50到400mm。

超过6度的角度尺寸公差为1度，超过10度的角度尺寸公差为1度30分。

而在形状和位置方面，通用公差可参考DIN ISO 2768-2(1991-04)。

最后，本文还介绍了长度尺寸和角度尺寸形状和位置公差的具体公差等级，包括f（精密）、m（中等）、c（粗糙）和sg（非常粗糙）。

公差是指零件制造时允许的尺寸偏差。

不同的公差等级对应不同的允许偏差范围。

例如，公差等级在0.5到3之间时，允许偏差范围为±0.2到±0.4.而在3到6之间时，允许偏差范围为±0.05到±0.2.边缘公差是指零件边缘的允许偏差范围。

对于额定尺寸范围在xxxxxxxx到120到400到1000之间的零件，边缘公差范围为±0.15到±1.5.而对于额定尺寸范围在1000到2000之间的零件，边缘公差范围为±0.5到±4.半径和斜边的公差也有相应的等级。

例如，对于额定尺寸范围在3630到6到30到120之间的零件，公差等级为R、S、T、U，对应的公差范围为0.004到0.1.角度尺寸的公差也有相应的等级。

对于额定尺寸范围在xxxxxxx到50到120到400之间的零件，公差范围为±30′到±2°。

直线度和平面度的公差也有相应的额定尺寸范围和等级。

对称度和跳动也有相应的公差范围。

在配合选择时，可以参考DIN 7157(1966-01)行1、行2和基孔属性/应用实例。

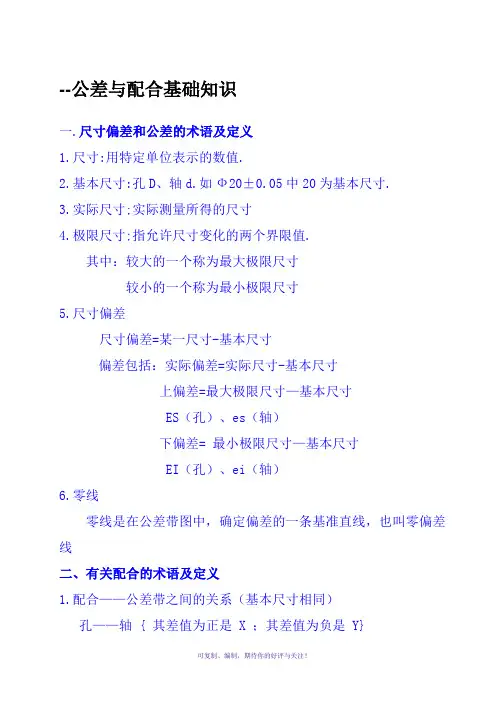

--公差与配合基础知识一.尺寸偏差和公差的术语及定义1.尺寸:用特定单位表示的数值.2.基本尺寸:孔D、轴d.如Ф20±0.05中20为基本尺寸.3.实际尺寸;实际测量所得的尺寸4.极限尺寸;指允许尺寸变化的两个界限值.其中：较大的一个称为最大极限尺寸较小的一个称为最小极限尺寸5.尺寸偏差尺寸偏差=某一尺寸-基本尺寸偏差包括：实际偏差=实际尺寸-基本尺寸上偏差=最大极限尺寸—基本尺寸ES（孔）、es（轴）下偏差= 最小极限尺寸—基本尺寸EI（孔）、ei（轴）6.零线零线是在公差带图中，确定偏差的一条基准直线，也叫零偏差线二、有关配合的术语及定义1.配合——公差带之间的关系（基本尺寸相同）孔——轴 { 其差值为正是 X ；其差值为负是 Y}2.间隙配合——具有间隙（含 Xmin =0 ）的配合。

孔在轴的公差带之上。

最大间隙 Xmax =Dmax -dmin =ES-ei最小间隙 Xmin =Dmax -dmax =EI-es平均间隙 Xp=1/2（Xmax +Xmin ）3.过盈配合——具有过盈（含 Ymin =0 ）的配合。

孔在轴的公差带之下。

最小过盈 Ymin =Dmax -dmin =ES-ei最大过盈 Ymax =Dmin -dmax =EI-es平均过盈 Yp=1/2（Ymin +Ymax ）4.过渡配合——可能具有 X 或 Y 的配合。

此时孔轴公差带相互交叠。

公式用以上 X ， Y5.配合公差——允许 X 或 Y 的变动量。

间隙配合：Tf= ∣Xmax -Xmin ∣过盈配合：Tf= ∣Ymin -Ymax ∣过渡配合：Tf= ∣Xmax -Ymax ∣结论：配合精度与零件的加工精度有关，若要配合精度高，则应降低零件的公差，即提高工件本身的加工精度。

反之亦然。

三.基准制 ------ 公差与配合标准对孔与轴公差带之间的相互位置关系，规定了两种基准制：基孔制和基轴制基孔制 -------- 基孔制中的孔称为基准孔，用 H 表示，基准孔以下偏差为基本偏差，且数值为零。

白车身通用公差
1.冲压件公差
配合面轮廓度公差 : +/-0.75
非配合面轮廓度公差 : +/-1.5
A 级曲面轮廓度公差: +/-0.5
所有切边线公差: +/-1.5
基准孔孔径公差: 0.0,+0.2
次基准长孔公差: 宽度方向 0.0,0.2,长度方向+/-0.5
零件重要孔孔径公差: +/-0.2
零件重要孔位置度公差: +/-0.75
零件其它孔孔径公差: +/-0.3
零件其它孔位置度公差: +/-1.0
翻边公差 +/-0.35
小于10mm 的特征公差 +/-0.4 （相对于另一特征的长度方向，位置度和轮廓度）10mm –30mm 的特征公差 +/-0.7
大于30mm 的特征公差 +/-1.0
装配件焊接螺母位置度公差 +/-1.0
装配件焊接螺栓位置度公差 +/-1.0
装配件焊接螺钉位置度公差 +/-1.5
2．焊装夹具通用公差
Base 基板公差 +/-0.1
定位销大小公差 -0.2,+0.0
定位销位置公差 +/-0.2
定位面公差 +/-0.25。

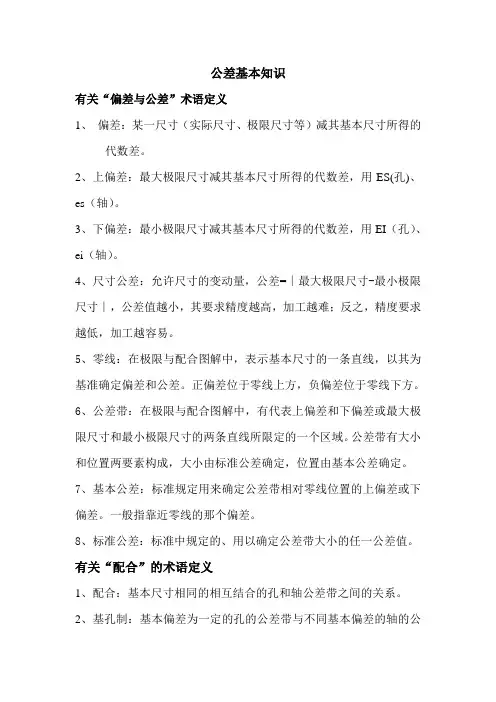

公差基本知识有关“偏差与公差”术语定义1、偏差：某一尺寸（实际尺寸、极限尺寸等）减其基本尺寸所得的代数差。

2、上偏差：最大极限尺寸减其基本尺寸所得的代数差，用ES(孔)、es（轴）。

3、下偏差：最小极限尺寸减其基本尺寸所得的代数差，用EI（孔）、ei（轴）。

4、尺寸公差：允许尺寸的变动量，公差=∣最大极限尺寸-最小极限尺寸∣，公差值越小，其要求精度越高，加工越难；反之，精度要求越低，加工越容易。

5、零线：在极限与配合图解中，表示基本尺寸的一条直线，以其为基准确定偏差和公差。

正偏差位于零线上方，负偏差位于零线下方。

6、公差带：在极限与配合图解中，有代表上偏差和下偏差或最大极限尺寸和最小极限尺寸的两条直线所限定的一个区域。

公差带有大小和位置两要素构成，大小由标准公差确定，位置由基本公差确定。

7、基本公差：标准规定用来确定公差带相对零线位置的上偏差或下偏差。

一般指靠近零线的那个偏差。

8、标准公差：标准中规定的、用以确定公差带大小的任一公差值。

有关“配合”的术语定义1、配合：基本尺寸相同的相互结合的孔和轴公差带之间的关系。

2、基孔制：基本偏差为一定的孔的公差带与不同基本偏差的轴的公差带形成各种配合的一种制度。

孔是基准件，代号H,基准孔的下偏差为基本偏差，EI=0，位于零线上侧。

3、基本偏差为一定的轴的公差带与不同基本偏差的孔的公差带形成各种配合的一种制度。

轴是基准件，代号h，es=0，位于零线下侧。

4、间隙配合：孔的公差带位于轴的公差带上方，由最大间隙和最小间隙之分。

配合公差：最大间隙和最小间隙之差的绝对值。

5、过盈配合：孔的公差带位于轴的公差带下侧6、过渡配合：孔的公差带与轴的公差带相互交叠。

标准公差系列：1、标准公差因子：对于尺寸≤500㎜的iDD=+.03miμ)(001.045式中D----所属尺寸段内首尾两尺寸的几何平均值对于尺寸>500~3150㎜的IDIμ+=.0m)(1.20042、公差等级≤500㎜的IT01、IT0、IT1…IT18共20个等级，>500~3150㎜的IT1…IT18共18个等级。

公差方面的知识点总结1. 公差的定义公差是用来表示允许的尺寸变化范围的。

在零件的设计和制造过程中，通常会规定一组公差，用来指导零件的尺寸和形位公差。

公差分为尺寸公差和形位公差两种。

尺寸公差是指规定了零件尺寸的上下限，也就是规定了零件的最大和最小尺寸。

例如，一个直径为20mm的孔可能规定的尺寸公差是±0.05mm，那么这个孔的允许尺寸范围是19.95mm到20.05mm。

形位公差是指规定了零件特征之间的位置关系的公差。

它包括位置公差和方位公差。

位置公差规定了特征之间的位置误差的最大允许值，方位公差规定了特征之间的方向误差的最大允许值。

2. 公差的作用公差在制造和测量中起着非常重要的作用。

它能够保证零件在允许的尺寸范围内能够正常工作，同时也能够控制制造成本，并确保零件的质量。

首先，公差能够确保零件的互换性。

当零件有着严格的公差要求时，不同厂家生产的零件能够互换使用，提高了零件的通用性。

其次，公差能够控制零件的质量。

通过严格控制公差，可以减少零件之间的差异，提高零件的一致性和可靠性。

再次，公差能够控制制造成本。

合理的公差可以减少制造过程中的浪费，提高生产效率，降低制造成本。

最后，公差能够指导测量和检验。

在零件的设计和制造过程中，公差直接影响着测量和检验的方法和精度，因此合理的公差设计能够更好地指导测量和检验。

3. 公差的表示方法公差通常由上限和下限、加减公差或公差值等方式来表示。

上限和下限的方式适合表示尺寸公差，加减公差适合表示形位公差。

在图纸上，尺寸公差通常用符号±来表示，例如直径为20mm的孔的公差可以表示为Φ20±0.05mm。

形位公差通常用符号∥和⊥来表示，分别表示位置公差和方位公差。

4. 公差的选择原则在制造工程中，公差的选择是一个非常重要的环节。

公差的选择要根据零件的使用要求、制造工艺和生产设备等因素来进行综合考虑。

首先，公差的选择要根据零件的使用要求。

不同的零件对公差的要求是不同的，有的零件对尺寸精度要求高，有的零件对形位精度要求高，因此在设计公差时要根据零件的使用要求来进行选择。

通用公差基本知识在制造业中，通用公差是一个非常重要的概念。

它关系到产品的质量、性能以及生产成本等诸多方面。

对于从事相关工作的人员来说，深入理解通用公差的基本知识是至关重要的。

通用公差，简单来说，就是在产品设计和制造过程中，允许的尺寸、形状、位置等方面的变动范围。

为什么要有通用公差呢？想象一下，如果对每个零部件的尺寸、形状等都要求极其精确，没有任何的偏差，那制造过程将会变得极其困难，成本也会大幅增加。

而且，在很多情况下，过度追求高精度并没有实际的意义，只要在一定的范围内变动，不影响产品的正常使用和性能就可以了。

通用公差可以分为尺寸公差、形状公差和位置公差三大类。

尺寸公差是指允许尺寸的变动量。

比如，一个零件的长度标注为100mm ± 05mm，这就意味着这个零件的实际长度可以在 995mm 到1005mm 之间。

尺寸公差又可以分为线性尺寸公差和角度尺寸公差。

线性尺寸公差比如轴的直径、板的厚度等；角度尺寸公差则像零件之间的夹角等。

形状公差是指单一实际要素的形状所允许的变动全量。

常见的形状公差包括直线度、平面度、圆度和圆柱度。

直线度就是限制实际直线对理想直线变动量的一项指标。

假如有一根轴，要求其轴线必须是笔直的，不能有弯曲，这就是对直线度的要求。

平面度呢，是限制实际平面对理想平面变动量的指标。

比如一块平板，要保证其表面非常平整，不能有凹凸不平的地方，这就是对平面度的要求。

圆度是指在同一截面上，实际圆对理想圆的变动量。

而圆柱度则是指实际圆柱面对理想圆柱面的变动量。

位置公差是指关联实际要素的位置对基准所允许的变动全量。

它包括定向公差、定位公差和跳动公差。

定向公差有平行度、垂直度和倾斜度。

平行度是指一个平面或直线相对于另一个平面或直线平行的程度；垂直度则是指一个平面或直线相对于另一个平面或直线垂直的程度；倾斜度是指一个平面或直线相对于另一个平面或直线倾斜的程度。

定位公差包括同轴度、对称度和位置度。

同轴度用于控制轴类零件的同轴程度；对称度用于控制对称零件的对称程度；位置度则用于控制零件上的点、线、面等要素的位置精度。

第一、公差配合一、 公差配合的基本术语1. 基本尺寸（或公称尺寸）：设计图样所规定的基本计算尺寸。

如： 005.0010.025+-则此25为基本尺寸（或公称尺寸）。

2. 实际尺寸：工件加工后通过测量所得的尺寸。

3. 最大极限尺寸：在公差X 围内工件尺寸的最大值。

如:005.0010.025+-mm ，则最大极限尺寸为25+0.005=25.005mm 。

4. 最小极限尺寸：在公差X 围内工件尺寸的最小值。

如：005.0010.025+-mm ，则最小极限尺寸为25－0.010=24.990mm 。

5. 上偏差：最大极限尺寸与名义尺寸的差数。

如：005.0010.025+-，则上偏差为25.005－25=＋0.005mm 。

6. 下偏差：最小极限尺寸与名义尺寸的差数。

如005.0010.025+-，下偏差为24.990－25=－0.010㎜。

7. 实际偏差：实际尺寸与基本尺寸之差。

如轴承内径的基本尺寸为25mm ，若某一套的实际尺寸为24.995mm ，则此轴承内径的实际偏差为24.995－25=－0.005mm 。

8. 公差：即允许的偏差X 围。

也就是最大极限尺寸与最小极限尺寸的差数。

如：005.0010.025+-mm ，公差为25.005-24.990=0.015 mm 。

公差是一个不等于零，而且没有正、负的数值。

因此习惯上说“零公差”、“正公差”“负公差”是不妥当的，更不应把公差和偏差混为一谈。

公差是表示一个X 围的数值，而偏差则是一个有正负（或零）的数值。

9. 零线和公差带：零线为基本尺寸的界线；下图中箭头所指的线为零线。

公差带：由代表上、下偏差的两条直线所限定的一个区域。

上方倾斜的细实线表示孔公差带，用网纹表示轴公差带。

10.配合：基本尺寸相同的，相互结合的孔或轴公差带之间的关系，称为孔和轴的配合。

根据配合的松紧程度的不同，配合可分为间隙配合、过盈配合及过渡配合。

相互配合的轴、孔零件，如孔的实际尺寸大于轴的实际尺寸，两者配合时轴会产生间隙。

塑料件公差标准塑料件是一种常见的工业制品，广泛应用于汽车、家电、电子产品等领域。

在塑料件的生产过程中，公差标准是一个非常重要的参数，它直接影响着产品的质量和性能。

本文将介绍塑料件公差标准的相关知识，希望能对塑料件制造过程中的工程师和技术人员有所帮助。

首先，我们需要了解什么是公差。

公差是指零件尺寸允许的最大偏差和最小偏差之间的差值。

在塑料件的生产中，公差可以分为尺寸公差和形位公差两种。

尺寸公差是指零件的尺寸允许的最大偏差和最小偏差，形位公差是指零件表面间的相对位置允许的最大偏差和最小偏差。

塑料件的公差标准对产品的质量和性能有着直接的影响。

如果公差过大，会导致零件之间的配合间隙过大或者过小，从而影响产品的装配质量和使用性能。

而公差过小，则会增加制造成本，甚至导致生产工艺无法实现。

因此，确定合理的公差标准对于塑料件的生产至关重要。

在确定塑料件的公差标准时，需要考虑以下几个方面的因素。

首先是产品的使用要求，不同的产品对公差的要求是不同的，有些产品对公差要求非常严格，而有些产品则相对宽松。

其次是生产工艺的能力，不同的生产工艺对公差的控制能力也是不同的，需要根据实际情况进行调整。

最后是成本的考虑，过高的公差标准会增加生产成本，过低的公差标准则会增加制造难度和失败率。

针对不同的塑料件，可以采用不同的公差标准。

一般来说，对于尺寸较大的塑料件，可以适当放宽公差标准，而对于尺寸较小的塑料件，则需要严格控制公差。

同时，对于要求较高的形位精度的塑料件，也需要采用较严格的公差标准。

除了确定合理的公差标准外，还需要在实际生产中进行严格的控制和检测。

在塑料件的生产过程中，需要采用适当的检测设备和方法，对零件的尺寸和形位进行检测，及时发现和修正问题，确保产品的质量。

总之，塑料件的公差标准是塑料件生产过程中的一个重要参数，对产品的质量和性能有着直接的影响。

确定合理的公差标准并严格控制和检测是保证产品质量的关键。

希望本文对塑料件的生产工程师和技术人员有所帮助，谢谢阅读。
