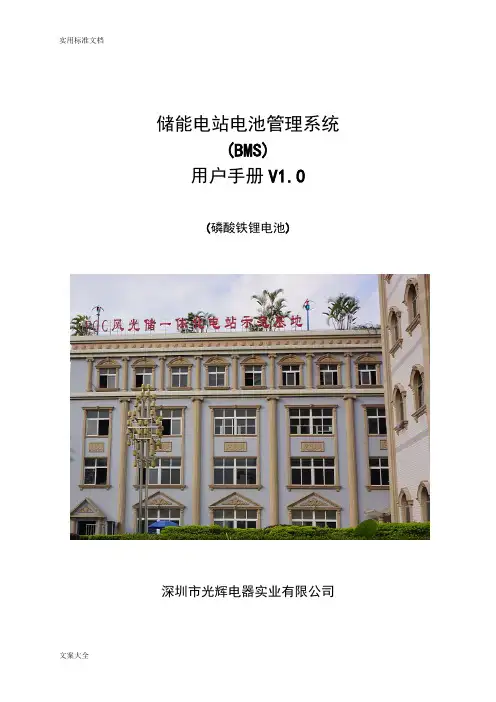

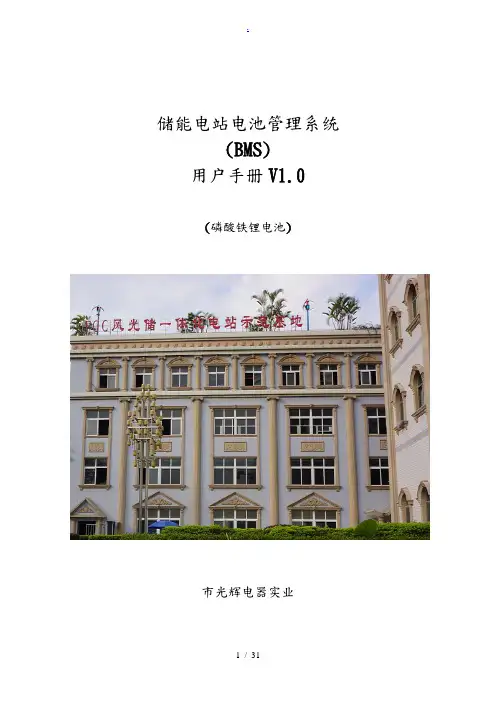

储能电站电池管理系统(BMS)用户手册V1.0(磷酸铁锂电池)市光辉电器实业目录1、概述 (3)2、系统特点 (3)3、储能电站系统组成 (4)4、电池管理系统主要组成 (5)4.1 储能电池管理模块ESBMM (5)4.1.1 ESBMM-12版本 (5)4.1.2 ESBMM-24版本 (9)4.2 电池组控制模块ESGU (13)4.3 储能系统管理单元ESMU (15)5、安装及操作注意事项 (18)附录A：产品操作使用界面 (19)1、概述ESBMS 是根据储能电池组特点设计的电池管理系统，实现电池组的监控，管理和保护等功能，为磷酸铁锂电池在成组使用时的安全应用以及寿命的延长等方面都起着决定性的作用。
2、系统特点●全面电池信息管理实时采集单体电池电压、温度，整组电池端电压、充放电电流等。
●在线SOC诊断在实时数据采集的基础上，采用多种模式分段处理办法，建立专家数学分析诊断模型，在线预估单体电池的SOC。
同时，智能化地根据电池充放电电流和环境温度等对SOC预测进行校正，给出更符合变化负荷下的电池剩余容量及可靠使用时间。
●主动无损均衡充电管理在充电过程中，采用我司“补偿式串联电流均衡法”和“集中式均衡法”两项发明专利技术调整单节电池充电电流，保证系统所有电池的电池端电压在每一时刻有良好的一致性，同时减少有损均衡方法带来的能量浪费，最大均衡电流不小于2A。
●系统保护功能对运行过程中可能出现的电池严重过压、欠压、过流（短路）、漏电（绝缘）等异常故障情况，通过高压控制单元实现快速切断电池回路，并隔离故障点、及时输出声光报警信息，保证系统安全可靠运行。
●热管理功能对电池箱的运行温度进行严格监控，如果温度高于或低于保护值将输出热管理启动信号，系统可配备风机或保温储热装置来调整温度；若温度达到设定的危险值，电池管理系统自动与系统保护机制联动，及时切断电池回路，保证系统安全。
●自我故障诊断与容错技术电池管理系统采用先进的自我故障诊断和容错技术，对模块自身软硬件具有自检功能，即使部故障甚至器件损坏，也不会影响到电池运行安全。
不会因电池管理系统故障导致储能系统发生故障，甚至导致电池损坏或发生恶性事故。
●专业的负荷联动控制及优化电池管理系统具备相应的数字通讯接口及开放的通讯协议，以及必要的输入输出干节点，可灵活接入PCS、储能电站监控调度系统等，实现联动控制，提高储能电站效率，优化负荷控制和调度决策。
●灵活的模块化设计系统采用模块化设计思路，针对储能电站电池增长扩容的需要，可灵活增加ESBMM模块配置，满足升级扩容要求；同时，针对储能电站用“智能一体化电池”的应用，可灵活配置ESBMM模块在电池箱中，方便用户运行维护。
3、储能电站系统组成●磷酸铁锂电池组：能量存储介质；●能量转换器（power conversion system，PCS）：实现电池储能系统直流电池与交流电网之间的双向能量传递；●储能电池管理系统（Energy Storage Battery Management System，ESBMS）: 实现电池组的监控、管理和保护等功能。
图1 储能电站系统图4、电池管理系统主要组成●ESBMM(Energy Storage Battery Management Module)储能电池管理模块，该模块集单体电池电压、温度采集，自动充电均衡管理、故障诊断等功能于一体；●ESGU(Energy Storage Battery Group Control Unit)电池组控制单元,ESGU主要是对整组电池的运行信息收集，采集整组电池的总电压和电流，对电池组出现的异常进行报警和保护；●ESMU(Energy Storage System Management Unit)储能系统管理单元,该管理单元对ESBMM及ESGU 上传的电池数据进行实时显示、性能分析、记录存储及上传后台。
4.1 储能电池管理模块ESBMMESBMM根据管理电池节数分为ESBMM-12和ESBMM-24，分别对应每个模块最多管理12节和24节。
4.1.1 ESBMM-12版本a)产品功能●具有在线检测每节电池电压、温度；●实时报警功能，实现对电压、温度的超限报警；●现场报警，干节点输出闭合，可实现远端计算机报警并显示报警容；●具有电池组在线均衡功能，可通过对单体电池在线电流充电，提高电池组一致性，延缓电池失效。
●具有RS485通讯接口，可接入现场监控单元或后台监控系统，实现远程监控；●采用模块化设计，安装、使用和维护方便，且模块间相互隔离、可靠性高；b)技术参数技术参数技术指标现场报警方式一路接点输出，故障时节点闭合现场控制方式一路接点输出电池均衡方式自动或远程控制（可设）尺寸及质量250×141×42(mm)/2Kg安装方式壁挂c)尺寸及安装图●安装开孔尺寸(壁挂式安装)图2 ESBMM安装尺寸图d)端口接线说明●接线端子介绍图3●接线说明ESBMM-12采集部分由2片采集IC组成，支持的电池节数配置如下表：节数第2片第1片8 4 49 4 510 5 511 5 612 6 6表1ESBMM-12电池组面板接口端口连接说明推荐线束备注DC60V-90V + 连接均衡供电+ 1方建议选择合适的外部电源供电DC60V-90V - 连接均衡供电- 1方BI12-BI0 连接电池均衡线0.5方BV12-BV0 连接电池采集线0.5方注：BI0、BV0指该电池组的电压最低点，即第1节电池的负极。
举例说明：1、下面为一台ESBMM-12 12节电池采集接线示意图：按照表1，12节电池要选择6-6。
BV0接第1节电池的负极，BV1-BV12分别接第1-12节电池的正极柱。
2、ESBMM-12 12节电池均衡接线示意图：BI0接第1节电池的负极，BI1-BI12分别接第1-12节电池的正极柱。
注：1、如均衡线和采集线不共用一个铜鼻，则均衡线BI0-BI12的铜鼻压电池采集线BV0-BV12铜鼻的上面；2、在电池连接端子接入到ESBMM-12模块前，请先确认电池连线接到相应的端子位上。
4.1.2 ESBMM-24版本a)产品功能●在线自动检测每节蓄电池电压、蓄电池组端电压、充放电电流和温度等；●实时报警功能，实现对电压、温度、电流的超限报警；●现场报警，干节点输出闭合，可实现远端计算机报警并显示报警容；●具有RS485通讯接口，可接入监控系统或现场采集单元，实现数据和告警信息上送，达到远程监控蓄电池组的目的；●采用模块化设计，安装、使用和维护方便，且模块间相互隔离、可靠性高；●产品具有蓄电池组在线均衡维护功能，可通过对单体蓄电池在线小电流充电，提高蓄电池组电压一致性，达到延缓蓄电池失效的目的。
b)技术参数技术参数技术指标模块工作电源DC9~30V工作电源功率≤6W模块均衡电源DC60~90V均衡电源功率≤60W电池均衡电流≥2A电池监测节数24节（最多）电压检测围1～5V电压检测精度±5mV温度检测围-40~85℃温度检测精度±0.5℃输入绝缘电阻≥10MΩ DC1000V数据通讯接口RS485、CAN(可选)通讯波特率2400、4800、9600（默认）、14400、19200bps可选现场显示方式LED工作状态指示现场报警方式一路接点输出，故障时节点闭合现场控制方式一路接点输出电池均衡方式自动或远程控制（可设）尺寸及质量420×200×44(mm)/3Kg安装方式机架、壁挂c)尺寸及安装图●机柜式安装主视图图4 俯视图●壁挂式安装主视图俯视图图5d)端口接线说明●接线端子介绍图6●接线说明ESBMM采集部分由4片采集IC组成，支持的电池节数配置图如下：节数第4片第3片第2片第1片12 - - 6 613 - 4 4 514 - 4 5 515 - 5 5 516 - 5 5 617 - 5 6 618 - 6 6 619 4 5 5 520 5 5 5 5节数第4片第3片第2片第1片21 5 5 5 622 5 5 6 623 5 6 6 624 6 6 6 6表2ESBMM蓄电池面板接端口连接说明保险丝推荐线束备注VH+ 连接均衡供电+ - 1方 5米建议选择合适的外部电源供电VH- 连接均衡供电- - 1方 5米BI24-BI0 连接均衡电池线3A 1方 5米BV24-BV0 连接采集电池线1A 0.5方 20米注：BI0、BV0指该电池组的电压最低点。
举例说明：下面为一台ESBMM 22节电池采集接线示意图：其中BV0-BV6使用是第1片采集IC；BV6-BV12使用是第2片采集ICBV12-BV18使用是第3片采集IC；BV18-BV24使用是第4片采集IC按照表2,22节电池要选择5-5-6-6，所以BV24-BV23短接、BV18-BV17短接。
ESBMM 22节电池均衡接线示意图：ESBMM均衡接线方式按照BT1-BT24对于BI0-BI24的方式连接，多余的引脚不连接。
注：在电池连接端子接入到BMM模块前，请先确认电池连线接到相应的端子位上。
均衡测试线、电压采集线规格选择均衡测试线规格距离电压采集线规格距离1方5米0.3方12米1.5方7.5米0.5方20米2方10米0.75方30米2.5方12.5米1方40米4方20米容许最大采样线线阻：1.5Ω4.2 电池组控制模块ESGUESGU主要是对整组电池的运行信息收集，采集整组电池的总电压和电流，对电池组出现的异常进行报警和保护；能根据安全处理规则的要求对电池组进行保护，确保电池系统的安全、稳定运行，当电池严重过压、欠压、过流（短路）、漏电（绝缘）等异常故障情况出现时，储能系统管理单元发出命令至该单元，控制整组电池的开断，避免电池被过充、过放和过流。
a)产品功能●具备系统上电自检功能，主要包括所有传感器、系统状态等；●具备电池组端电压、电流、温度等检测功能；●具有电池正负极对机壳的绝缘检测功能；●具有管理主接触器控制及主接触器反馈信号检测功能；●异常报警及硬接点保护控制功能；●具备CAN/RS485总线通讯功能。
b)技术参数技术参数技术指标模块工作电源DC12V工作电源功率<10Wc)接口及连线Input开关量输入模拟开关量输入端口，比如，接触器的反馈信号最小1mm2铜芯线Output开关量输入继电器输出模拟开关量输入端口，现场报警，故障时闭合最小1mm2铜芯线d)安装尺寸图及端口图7 ESGU安装尺寸图图84.3 储能系统管理单元ESMU对ESBMM和ESGU上传的电池数据进行实时计算、性能分析、报警处理及记录存储；与PCS主机、储能调度监控系统等进行联动控制，根据输出功率要求及各组电池的SOC优化负荷控制策略，保证所有电池组的总运行时间趋于一致。
