UPS操作手册目录UPS操作手册 (1)一、控制显示面板操作 (2)1.1控制显示面板 (2)1.2“历史记录”菜单下和当前记录窗中所有告警信息清单列表 (4)二、UPS主机操作 (7)2.1 UPS主机开关按键 (7)2.2 UPS开机步骤（进入逆变供电模式） (9)2.3维修旁路操作步骤（如并机系统由两个以上单机并联组成，请勿使用内部维修旁路） (10)2.4 关断并分离运行中的并机系统的其中一台UPS (10)2.5 恢复并机系统中已隔离的单机 (10)2.6关机步骤（完全关闭UPS和负载） (11)2.7紧急停机（EPO)步骤 (11)2.8 UPS复位步骤 (11)三、注意事项 (11)一、控制显示面板操作1.1控制显示面板操作控制显示面板按功能可分为三个区域：摸拟电流图(LED指示灯)，LCD显示和菜单键，控制按钮。
1）查看摸拟电流图(LED指示灯)的状态摸拟电流图区域提供六个指示灯，这些指示灯用于显示UPS的供电路径。
并且，各指示灯通过颜色（红、绿、黄）和状态（亮、灭、闪烁）指示UPS的当前运行和告警状态。
各指示灯的状态意义描述见表：名称状态意义整流器指示灯绿色常亮整流器正常工作绿色闪烁市电正常，但整流器未工作红色常亮整流器故障灭整流器不工作，市电异常旁路指示灯绿色常亮负载电源由旁路提供红色常亮旁路电源异常或超出正常范围，或旁路开关故障灭旁路正常，负载电源不由旁路提供电池指示灯绿色常亮负载电源由电池提供绿色闪烁电池放电终止预告警红色常亮电池异常（电池故障、无电池或电池反接）或电池开关异灭电池和电池开关正常，电池充电中逆变器指示灯绿色常亮负载电源由逆变器提供绿色闪烁逆变器开机、启动、同步、或处于备用状态（ECO模式）红色常亮逆变器故障灭逆变器不工作2）检查告警蜂鸣器摸拟电流图区域提供告警蜂鸣器。
UPS在运行过程中可伴随三种不同的声音告警。
蜂鸣器声音告警描述:短暂的单鸣告警按任一功能操作键时，发出此告警声每隔1秒鸣叫1下UPS出现告警时（例如：主路电压异常），发出此告警声持续鸣叫UPS出现故障时（例如：主路熔丝断或其它硬件故障），发出此告警声3）参看LCD面板的数据操作控制显示面板上提供LCD显示屏和五个菜单键（F1，F2，F3，F4，HELP)。
UPS蓄电池可实现不间断地供电主要取决于蓄电池。
当市电出现异常时，逆变器可直接把蓄电池的化学能转为交流电能输送出去，使用电设备持续地运作。
UPS蓄电池在线监测管理系统1.兼容性:UPS蓄电池在线监测管理系统，在电路设计与结构设计有电磁兼容的考量。
运用金属外壳，具备较好的屏蔽作用，系统对外界无任何电磁的干扰。
2.阻燃性:UPS蓄电池在线监测管理体系运用阻燃性的元器件以及体系的短路过流等原因所致的故障将不会造成明火的燃烧。
3.容错性:各检测通道运用高阻抗的输入方式，检测回路的电流小于微安级，对蓄电池不会造成影响。
运用小功率元器件的设计，系统运作的功耗较低，对用户供电系统的要求也不高。
4.防爆性:UPS蓄电池在线监测管理系统运用电子式继电器，可进行无通道切换火花，无产生明火接触连接器材，还可运用在有高防爆需求的石油化工等运作中。
5.干扰性:UPS蓄电池在线监测管理系统运用电源变换技术，运作电压范围较宽泛，防过流过压能力较强。
系统还设计有防浪涌电路，可在高频强磁场环境下正常运作。
6.可维护性:UPS蓄电池在线监测管理系统运用模块化设计，在线维护性较强，在线维护也不会影响用户系统的正常运作。
UPS蓄电池应具备在启动放电瞬间可输出大电流这一特性，还可达到一定的容量需求，来确保逆变供电的时间。
对于UPS蓄电池好坏的判断业内有专用的蓄电池测量仪,但是一般的用户很少有这种仪器,而只是采用万用表。
下面几点维修中可简单判断蓄电池好坏的几点总结,以供参考。
1.从外观判断观察外观有无变形、凸出、漏液、破裂炸开、烧焦、螺丝连接处有无氧化物渗出等。
2.带载测量若外观无异常，UPS工作于电池模式下，带一定量的负载，若放电时间明显短于正常放电时间，充电8小时以后，仍不能恢复正常的备用时间，判定电池老化。
3.用万用表测量1电池放电模式下测量测量电池组中各个电池端电压，若其中一个或多个电池端电压显明高于或低于标称电压(标称电压12V/节)，判断电池老化。
UPS电力说明书目录一、简介 (1)二、外型结构与功能说明 (2)三、安置注意事项 (5)四、操作程序 (5)五、状况处理 (8)六、动作原理 (15)七、通讯接口说明 (16)八、特性表 (20)九、装箱清单 (20)一、简介(一)前言：本产品针对国内电网的实际情况，同时根据客户办公自动化的趋势，以精致的品质、优异的性能及人性化操作为设计导向。
安置空间的大小及位置，以及所产生的噪音对办公人员造成的干扰问题，我们已考虑在内，所以本产品是办公最佳的供电伙伴，使获得最佳的纯净电源品质，不再是一大负担。
(二)注意事项：本说明书能让你很轻易的操作及维护本系统。
为使本系统能正常发挥所有的功能，请注意下列事项：1.在使用前务必详细阅读此说明书。
2.遵照指示步骤，依法操作。
3.机器搬运时应小心轻放。
4.电源请依照说明施工。
5.为避免触电造成人员伤害及机器损坏，请勿打开机盖。
6.若长期不使用时，请每隔一段时间对电池充电一次。
7.避免超负载使用，以免造成UPS故障。
8.妥善保存说明书，作为日后参考。
9.机器若有异常现象，请依据『异常处理程序』处理。
10.请保持UPS的干净与清洁。
二、 外型结构与功能说明 (A)操作面板说明1. 输入指示灯 : 市电供电输入指示。
2. 旁路指示灯: 市电供电输出指示。
3. 输出指示灯: 逆变器供电输出指示。
4. 电池能量指示灯: 电池能量即将耗尽指示。
5. : 用户用电量超载指示。
6. : UPS 故障指示。
7. LCD 液晶显示器: 数据信号显示。
8. LCD 显示循环切换按钮: 数据信号显示项目切换按钮。
9. UPS 开关机循环按键: UPS 日常开关机循环按键。
（1） 按一下开关机循环按键后，UPS 逆变器开始启动，约20秒后转换成UPS 逆变器供电输出，UPS 由内部供电装置提供纯净的交流输出电源。
（2） 再按一下开关机循环按键后，可将UPS 逆变器关机，改由市电旁路供电。

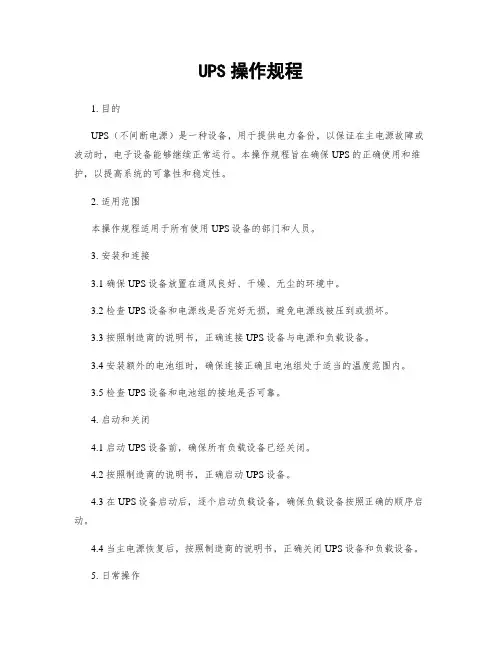

UPS操作规程1. 目的UPS（不间断电源）是一种设备，用于提供电力备份，以保证在主电源故障或波动时，电子设备能够继续正常运行。
本操作规程旨在确保UPS的正确使用和维护，以提高系统的可靠性和稳定性。
2. 适用范围本操作规程适用于所有使用UPS设备的部门和人员。
3. 安装和连接3.1 确保UPS设备放置在通风良好、干燥、无尘的环境中。
3.2 检查UPS设备和电源线是否完好无损，避免电源线被压到或损坏。
3.3 按照制造商的说明书，正确连接UPS设备与电源和负载设备。
3.4 安装额外的电池组时，确保连接正确且电池组处于适当的温度范围内。
3.5 检查UPS设备和电池组的接地是否可靠。
4. 启动和关闭4.1 启动UPS设备前，确保所有负载设备已经关闭。
4.2 按照制造商的说明书，正确启动UPS设备。
4.3 在UPS设备启动后，逐个启动负载设备，确保负载设备按照正确的顺序启动。
4.4 当主电源恢复后，按照制造商的说明书，正确关闭UPS设备和负载设备。
5. 日常操作5.1 定期检查UPS设备和电池组的运行状态，包括电压、电流、温度等参数。
5.2 定期检查UPS设备和电池组的连接线路和接地是否正常。
5.3 定期清洁UPS设备和电池组，确保散热良好，避免灰尘积聚影响散热效果。
5.4 定期检查UPS设备和电池组的电池容量，确保其能够提供足够的备用电力。
5.5 定期进行UPS设备的维护保养，如更换电池、清洁风扇、检查电路板等。
5.6 定期备份UPS设备的配置文件和日志，以便在需要时进行故障排除和恢复。
6. 故障处理6.1 当UPS设备发生故障时，及时记录故障现象、时间和相关参数，并通知维修人员。
6.2 在维修人员到达之前，尽量减少或停止负载设备的使用，以避免进一步损坏。
6.3 在维修人员到达后，配合其进行故障诊断和修复，确保UPS设备尽快恢复正常运行。
6.4 在UPS设备维修期间，根据实际需要，考虑使用备用UPS设备或其他临时备用电源。
UPS及蓄电池使用维护手册UPS使用注意事项UPS注意事项1。
UPS的使用环境应注意通风良好，利于散热.并保持环境的清洁。
2. UPS输出插座应明确标识，请勿加入无关负载或短路.3。
切勿带感性负载,较适合计算机类弱感性负载配带，不能插接过多的票据打印机复印机、激光打印机、电动卷帘门、空调等强感性负载以免造成损坏。
4。
若用户在市电停电期间使用发电机供电，应保证发电机功率大于两倍UPS额定功率。
必须在发电机启动稳定后才能接入UPS。
5。
开启UPS负载时,一般遵循先大后小的原则.6。
UPS输出负载控制在60％左右为最佳，可靠性最好。
蓄电池使用的注意事项1. 建议电池在+5℃～+30℃（最好25℃）温度条件下使用，高温会缩短寿命，低温容量降低;2。
不同品牌、不同容量、不同新旧的电池严禁混合使用;3。
电池使用中会产生氢气,所以要远离火源，保持通风,防止爆炸；蓄电池及充电1. 当蓄电池电量不足时启动UPS自动充电，电量充满后处于浮充状态，通过电量指示灯观察充电是否充满.2. 电池供应时间与负载使用率有关.3. 如欲延长供电时间，请找专业人员并联电池组，勿自行加装，以免发生危险。
4。
电池请保持满电位，以延长寿命。
5。
UPS内有高压电及电子件,非技术人员请勿打开机器,以免发生危险。
UPS开机1.在初次送电过程调测完毕后，UPS系统进入使用过程，一般情况都带有负载。
如果UPS输入电源满足规定的输入条件，可进行以下操作。
一般UPS必须有交流输入才能开机。
2.安装准备工作完成，输入电源到达UPS机柜的输入端；3.闭合旁路空开和输出开关，等待旁路工作指示灯亮且为黄色；4.闭合主路输入开关；5.启动闭合电池输出开关，一些UPS需先开启电池开关，否则UPS机头会检测不到蓄电池进行报警。
6.负载电源将无间断地切换到由逆变供电.UPS关机UPS系统进行关机过程如下：1.关闭负载;2.关闭UPS控制按钮转至旁路；3.依次断开输入开关，电池柜内的电池开关。

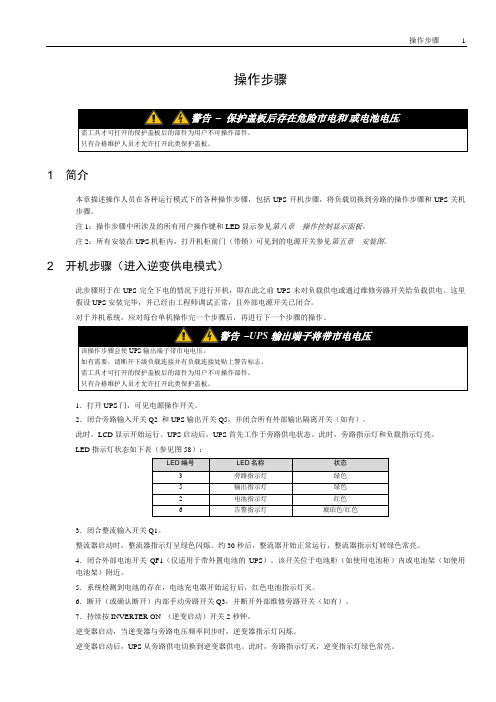

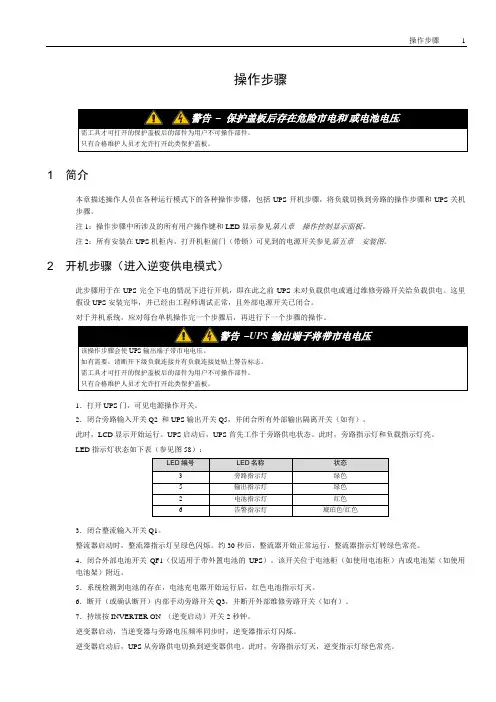

操作步骤 1操作步骤1 简介本章描述操作人员在各种运行模式下的各种操作步骤，包括UPS开机步骤，将负载切换到旁路的操作步骤和UPS关机步骤。
注1：操作步骤中所涉及的所有用户操作键和LED显示参见第八章操作控制显示面板。
注2：所有安装在UPS机柜内，打开机柜前门（带锁）可见到的电源开关参见第五章安装图。
2 开机步骤（进入逆变供电模式）此步骤用于在UPS完全下电的情况下进行开机，即在此之前UPS未对负载供电或通过维修旁路开关给负载供电。
这里假设UPS安装完毕，并已经由工程师调试正常，且外部电源开关已闭合。
对于并机系统，应对每台单机操作完一个步骤后，再进行下一个步骤的操作。
1．打开UPS门，可见电源操作开关。
2．闭合旁路输入开关Q2 和UPS输出开关Q5，并闭合所有外部输出隔离开关（如有）。
此时，LCD显示开始运行。
UPS启动后，UPS首先工作于旁路供电状态。
此时，旁路指示灯和负载指示灯亮。
LED指示灯状态如下表（参见图58）：3．闭合整流输入开关Q1。
整流器启动时，整流器指示灯呈绿色闪烁。
约30秒后，整流器开始正常运行，整流器指示灯转绿色常亮。
4．闭合外部电池开关QF1（仅适用于带外置电池的UPS）。
该开关位于电池柜（如使用电池柜）内或电池架（如使用电池架）附近。
5．系统检测到电池的存在，电池充电器开始运行后，红色电池指示灯灭。
6．断开（或确认断开）内部手动旁路开关Q3，并断开外部维修旁路开关（如有）。
7．持续按INVERTER ON （逆变启动）开关2秒钟。
逆变器启动，当逆变器与旁路电压频率同步时，逆变器指示灯闪烁。
逆变器启动后，UPS从旁路供电切换到逆变器供电。
此时，旁路指示灯灭，逆变指示灯绿色常亮。
操作步骤 2 8．检查确认LCD显示屏右上角无任何告警信息，且LED显示状态如下：3 开机步骤（进入经济模式）仅适用于调试工程师已设置经济模式的单机系统。
完成7.2节所述操作步骤后，确认面板旁路指示灯呈绿色常亮（表明负载由旁路市电供电）。
UPS系统（蓄电池）维护保养手册1. UPS设备维护1.1日常维护1.1.1每天巡检2次。
1.1.2检查UPS显示控制操作面板，确认液晶显示面板上的各项显示单元都处于正常运行状态，所有电源的运行参数都处于正常值范围内，在显示的记录内没有出现任何故障和报警信息，检查各信号灯工作正常。
1.1.3每天记录UPS的运行情况，电压、电流值，发现问题及时处理。
1.1.4仔细听运行时噪音是否有可疑的变化。
1.1.5观察风扇的过滤网是否堵塞。
1.1.6保持蓄电池外部清洁；1.1.7蓄电池组运行状态检查：a. 运行温升：蓄电池在浮充状态时不发热，若发现个别电池有发热现象应立即检查原因，及时处理，若发现整组电池发热，首先应检查电池的运行状态（强充或放电均有一定的温升），是否浮充电流过大或电池组发生外部微短路等现象，发现问题应及时处理。
b. 检查蓄电池组的连接点，接触是否严密，有无氧化，并涂以凡士林油。
1.1.8外观检查:a．是否有机械性损坏，设备内是否有小动物尸体；b．设备内部是否落有导电性的污垢或灰尘；c．堆积的灰尘是否影响了散热。
1.2定期维护1.2.1每月测量一次蓄电池组的电压及单体电池的电压，若发现电池的电压偏低或不均匀，及时处理。
1.2.2模拟市电失电试验：让蓄电池向直流母线放电，动作正常后，立即恢复交流电源，蓄电池应能自动切断放电回路，该试验的操作时间不超过5分钟，要确保UPS输出，不可间断，模拟失电试验每年两次（春检和秋检期间开展）。
1.2.3每年对蓄电池核对容量2次，对蓄电池核对容量有二个目的：a. 了解蓄电池的实际运行容量；b. 对蓄电池组进行一次活化，使电池容量均匀。
1.2.4每年对市电电源进行校验，采取从进线柜（低压配电室）分别断开主电源和备用电源的方法，检验进线开关的完好性（春检和秋检期间开展）。
1.2.5每年对UPS所有切换模式进行定期检验（春检和秋检期间开展）,包括整流-逆变供电模式，蓄电池供电模式，自动旁路供电模式，手动旁路供电模式。
UPS系统操作手册佛山设施运维目录一、UPS操作面板描述 (3)1.控制面板说明 (3)2.控制面板功能描述 (4)二、工作模式 (4)1. 市电正常在线工作 (4)2. 蓄电池逆变供电 (5)3. 旁路供电 (5)4. 维修旁路供电 (5)三、UPS的组成及功能 (6)四、UPS的切换程序 (6)1. 单机开机程序 (6)2. 单机关闭程序 (7)3. 从在线运行转换到外部旁路运行 (7)4. 从外部旁路运行转换到在线模式 (7)UPS 系统操作手册一、 控制面板1 控制面板说明导航按钮 右软键导航按钮 左软键 导航按钮 上 导航按钮 下显示屏逆变器“打开”按钮系统正常 LED警告 LED 警报 LED 复位按钮逆变器“关闭”按钮2 控制面板功能描述（1）.启动逆变器：按逆变器“开启”按钮 5 秒钟。
（2）.停止逆变器：按逆变器“关闭”按钮 5 秒钟。
（3）.消音蜂鸣器：即刻按下复位按钮可使蜂鸣器消音（4）.复位按钮：为恢复故障情况后 UPS 的正常运行，在矫正了导致故障的情况后，至少按复位按钮 1 秒钟。
如果发生故障，按下按钮使声音信号静音，如果故障已修复，再次按下按钮，即可复位锁存的故障信息，从而使 UPS 再次运行。
（5）.一般状态 LED：三个 LED 指示器让您快速粗略地了解 UPS 状态，如下所示：“OK” LED （绿色）正常运行当此灯打开时（不闪烁），系统正常运行且不存在任何警告或警报。
市电出现故障时（所有其他条件处于额定水平），此 LED将闪烁。
“警告” LED （黄色）存在警告情况当出现可能影响 UPS 正常工作的异常状况时，则将激活这个指示灯。
这些情况并非源于 UPS，但可能由周围环境或电气安装（电源侧和负载侧）引起。
可以通过浏览相关 LCD 显示屏菜单来阅读活动的警告描述。
“警报”LED （红色）警报情况当此灯打开时，应立即注意警报的严重程度，并立即通知进行维修。
可以通过浏览相关 LCD 显示屏菜单来阅读活动的警报描述。
