第二章 碳素钢的焊接

国家焊接规范篇一：焊接国家标准总汇焊接国家标准总汇标准号标准名称焊接基础通用标准GB/T3375--94 焊接术语GB324--88 焊缝符号表示法GB5185--85金属焊接及钎焊方法在图样上的表示代号GB12212--90GB4656--84GB985--88GB986--88GB/T12467.1—1998GB/Tl2468.2--1998GB/Tl2468.3--1998GB/Tl2468.4--1998GB/T12469--90GBl0854--90GB/T16672—1996焊接材料标准焊条GB/T5117--1995 GB/T5118--1995 GB/T983—1995 GB984--85GB/T3670--1995 GB3669--83GBl0044--88 GB/T1 3814—92GB895--86JB/T6964—93 JB/T8423—96 GB3429--82JB/DQ7388--88 JB/DQ7389--88 JB/DQ7390--88 JB/T3223--96焊丝GB/T14957—94GB/T14958--94GB/T8110--95GBl0045--88GB9460--83 技术制图焊缝符号的尺寸、比例及简化表示法技术制图金属结构件表示法气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式和尺寸埋弧焊焊缝坡口的基本形式与尺寸焊接质量要求金属材料的熔化焊第1部分：选择及使用指南焊接质量保证金属材料的熔化焊第2部分：完整质量要求焊接质量保证金属材料的熔化焊第3部分：一般质量要求焊接质量保证金属材料的熔化焊第4部分：基本质量要求焊接质量保证钢熔化焊接头的要求和缺陷分级钢结构焊缝外形尺寸焊缝----工作位置----倾角和转角的定义碳钢焊条低合金钢焊条不锈钢焊条堆焊焊条铜及铜合金焊条铝及铝合金焊条铸铁焊条及焊丝镍及镍合金焊条船用395焊条技术条件特细碳钢焊条电焊条焊接工艺性能评定方法碳素焊条钢盘条堆焊焊条产品质量分等铸铁焊条产品质量分等碳钢、低合金钢、不锈钢焊条产品质量分等焊接材料质量管理规程熔化焊用钢丝气体保护焊用钢丝气体保护电弧焊用碳钢、低合金钢焊丝碳钢药芯焊丝铜及铜合金焊丝GBl0858--89铝及铝合金焊丝GB4242--84 焊接用不锈钢丝GB/T15620--1995 镍及镍合金焊丝JB/DQ7387--88 铜及铜合金焊丝产品质量分等焊剂GB5293--85 碳素钢埋弧焊用焊剂GBl2470--90低合金钢埋弧焊焊剂钎料、钎剂GB/T6208--1995钎料型号表示方法GBl0859---89 镍基钎料GBl0046--88银基钎料GB/T6418--93 铜基钎料GB/T13815--92 铝基钎料GB/T13679--92 锰基钎料JB/T6045--92 硬钎焊用钎剂GB4906--85 电子器件用金、银及其合金钎焊料 GB3131--88 锡铅焊料GB8012--87 铸造锡铅焊料焊接用气体GB6052--85 工业液体二氧化碳GB4842--84 氩气GB4844--84 氮气GB7445--87 氢气GB3863--83 工业用气态氧GB3864--83 工业用气态氮GB6819--86 溶解乙炔GBlll74--89液化石油气GBl0624--89高纯氩GBl0665--89电石其它GB12174--90 碳弧气刨用碳棒焊接质量试验及检验标准钢材试验GBl954--80 镍铬奥氏体不锈钢铁素体含量测定方法 GB6803--86 铁素体钢的无塑性转变温度落锤试验方法 G132971--82碳素钢和低合金钢断口试验方法焊接性试验GB4675.1--84 焊接性试验斜Y型坡口焊接裂纹试验方法GB4675.2—84 焊接性试验搭接接头(CTS)焊接裂纹试验方法GB4675.3--84 焊接性试验T型接头焊接裂纹试验方法GB4675.4--84 焊接性试验压板对接(FISCO)焊接裂纹试验方法GB4675.5—84 焊接热影响区最高硬度试验方法GB9447--88 焊接接头疲劳裂纹扩展速率试验方法 GB/T13817--92 对接接头刚性拘束焊接裂纹试验方法GB2358--80 裂纹张开位移(COD)试验方法GB7032--86 T型角焊接头弯曲试验方法GB9446--88 焊接用插销冷裂纹试验方法GB4909.12—85 裸电线试验方法镀层可焊性试验焊球法GB2424.17--82 电工电子产品基本环境试验规程锡焊导则GB4074.26—83 漆包线试验方法焊锡试验JB/ZQ3690 钢板可焊性试验方法SJl798--81 印制板可焊性测试方法力学性能试验GB2649--89GB2650--89GB2651—89GB2652—89GB2653--89GB2654--89GB2655--89GB2656--81焊接材料试验GB3731--83GB/T3965--1995焊接检验GB/T12604.1--90GB/T12604.2--90GB/T12604.3--90 GB/T12604.4--90 GB/T12604.5--90 GB/T12604.6--90 GB5618--85GB3323--87GB/T12605--90 GB/T14693--93 GBll343--89 GBll345--89 GBll344--89GB2970--82JBll52--81GB/T15830—1995 GB827--80GBl0866--89 GBll809---89JB/T9215--1999 JB/T9216--1999 JB/T9217--1999JB/T9218--1999 焊接接头机械性能试验取样方法焊接接头冲击试验方法焊接接头拉伸试验方法焊缝及熔敷金属拉伸试验方法焊接接头弯曲及压扁试验方法焊接接头及堆焊金属硬度试验方法焊接接头应变时敏感性试验方法焊接接头和焊缝金属的疲劳试验方法涂料焊条效率、金属回收率和熔敷系数的测定熔敷金属中扩散氢测定方法无损检测术语超声检测无损检测术语射线检测无损检测术语渗透检测无损检测术语声发射检测无损检测术语磁粉检测无损检测术语涡流检测线型象质计钢熔化焊对接接头射线照相和质量分级钢管环缝熔化焊对接接头射线透照工艺和质量分级焊缝无损检测符号接触式超声斜射探伤方法钢焊缝手工超声波探伤方法和探伤结果的分级接触式超声波脉冲回波法测厚中厚钢板超声波探伤方法锅炉和钢制压力容器对接焊缝超声波探伤钢制管道对接环缝超声波探伤方法和检验结果的分级船体焊缝超声波探伤锅炉受压元件焊接接头金相和断口检验方法核燃料棒焊缝金相检验控制射线照相图像质量的方法控制渗透探伤材料质量的方法射线照相探伤方法渗透探伤方法JB3965--85 钢制压力容器磁粉探伤EJ187--80 磁粉探伤标准JB/T6061--92 焊缝磁粉检验方法和缺陷磁痕的分级JB/T6062--92 焊缝渗透检验方法和缺陷迹痕的分缀 EJl86---80 着色探伤标准JB/ZQ3692 焊接熔透量的钻孔检验方法JB/ZQ3693 钢焊缝内部缺陷的破断试验方法GBll373--89热喷涂涂层厚度的无损检测方法EJ188--80 焊缝真空盒检漏操作规程JBl612--82 锅炉水压试验技术条件GB9251--88 气瓶水压试验方法GB9252--88 气瓶疲劳试验方法GBl2135---89 气瓶定期检查站技术条件GBl2137--89气瓶密封性试验方法GBll639--89溶解乙炔气瓶多孔填料技术指标测定方法GB7446--87 氢气检验方法GB4843--84 氩气检验方法GB4845--84 氮气检验方法JB4730—94 压力容器无损检测DL/T820-2002 管道焊接接头超声波检验技术规程DL/T821-2002 钢制承压管道对接焊接接头射线检验技术规程DL/T541-94 钢熔化焊角焊缝射线照相方法和质量分级JB4744—2000 钢制压力容器产品焊接试板的力学性能检验焊接质量GB6416--86 影响钢熔化焊接头质量的技术因素 GB6417--86 金属熔化焊焊缝缺陷分类及说明TJl2．1--81建筑机械焊接质量规定JB/T6043--92 金属电阻焊接接头缺陷分类JB/ZQ3679 焊接部位的质量JB/ZQ3680 焊缝外观质量JB/TQ330--83 通风机焊接质量检验GB999--82 船体焊缝表面质量检验方法A-4 焊接方法及工艺标准GBl2219--90钢筋气压焊GBll373--89热喷涂金属件表面预处理通则JB/Z261--86钨极惰性气体保护焊工艺方法JB/Z286--87二氧化碳气体保护焊工艺规程JB/ZQ3687 手工电弧焊的焊接规范SDZ019--85 焊接通用技术条件J134251—86摩擦焊通用技术条件ZBJ59002.1--88热切割方法和分类ZBJ59002.2--88热切割术语和定义ZBJ59002.3--88热切割气割质量和尺寸偏差ZBJ59002.4—88热切割等离子弧切割质量和尺寸偏差ZBJ59002.5--88热切割气割表面质量样板 JB/ZQ3688 钢板的自动切割ZBK540339--90 汽轮机铸钢件补焊技术条件 NJ431—86 灰铸铁件缺陷焊补技术条件 GBll630--89三级铸钢锚链补焊技术条件 GB/Z66--87 铜极金属极电弧焊 JB/TQ368—84 泵用铸钢件焊补JB/TQ369---84 泵用铸铁件焊补HB/Z5l34--79 结构钢和不锈钢熔焊工艺 JB/T6963—93 JB4708--2000JB4709—2000DL/T752-2001DL/T819-2002DL/T868-2004DL/T869—2004焊接设备标准GB2900-22--85GB8118--87GB8366--87GBl0249--88GBl0977--89GB/T13164--91ZBJ64001--87ZBJ64003--87ZBJZBJ64005--88ZBJ64006--88ZBJ64008--88ZBJ64009--88ZBJ64016--89ZBJ64021—89ZBJ64022--89ZBJ64023--89JB5249--91JB5250--91ZBJ33002--90ZBJ33003--90JB5251--91JB685--92JB/DQ5593.1—90JB/DQ5593.2--90JB/DQ5593.3--90JB/DQ5593.4--90钢制件熔化焊工艺评定钢制压力容器焊接工艺评定钢制压力容器焊接规程火力发电厂异种钢焊接技术规程火力发电厂焊接热处理技术规程焊接工艺评定规程火力发电厂焊接技术规程电工名词术语电焊机电弧焊机通用技术条件电阻焊机通用技术条件电焊机型号编制方法摩擦焊机埋弧焊机 TIG焊焊炬技术条件弧焊整流器 MIG／MAG弧焊机电阻焊机控制器通用技术条件弧焊变压器电阻焊机变压器通用技术条件钨极惰性气体保护弧焊机(TIG焊机)技术条件MIG／MAG焊枪技术条件送丝装置技术条件引弧装置技术条件固定式点凸焊机移动式点焊机缝焊机焊接变位机焊接滚轮架固定式对焊机直流弧焊发电机电焊机产品质量分等总则电焊机产品质量分等弧焊变压器．电焊机产品质量分等便携式弧焊变压器电焊机产品质量分等弧焊整流器篇二：GB50236-98_焊接规范[1]现场设备、工业管道焊接工程施工及验收规范GBJ236－82目录第一章总则第一节概述第二节一般规定第二章碳素钢及合金钢的焊接第一节材料第二节焊前准备第三节焊接工艺要求第四节焊前预热及焊后热处理第三章铝及铝合金的焊接第一节材料第二节焊前准备第三节焊接工艺要求第四章铜及铜合金的焊接第一节材料第二节焊前准备第三节焊接工艺要求第五章焊接工艺试验第一节试验原则第二节试验要求第三节试验评定第六章焊工考试第一节一般规定第二节焊工操作技能考试第三节附则第七章焊接检验第一节焊接前检查第二节焊接中间检查第三节焊接后检查第四节焊接工程交工验收附录附表1附表1-1附表1-2附表2附表3附表4附表5附表6 附表7 附表8 附表9 附表10 附表11 附表12 附表13 附表14 附表15 编制说明主编部门：化学工业部批准部门：国家基本建设委员会实行日期：1982年8月1日国家基本建设委员会文件(82)建发施字25号关于颁发《现场设备、工业管道焊接工程施工及验收规范》的通知国务院有关部、总局，各省、市、自治区建委，基建工程兵：由我委委托化学工业部负责组织有关单位编写的《现场设备、工业管道焊接工程施工及验收规范》，经有关部门会审,现批准为国家标准施工及验收规范，编号为GBJ236—82，自一九八二年八月一日起实行。

通用焊接工艺规范1 碳素钢、合金钢及不锈钢的焊接1.1焊前准备1.1.1 焊缝的坡口形式和尺寸应符合设计文件的规定，当无规定时，符合本规范附录A.0.1的规定.1.1.2 焊件的坡口加工宜采用机械方法，也可采用等离子弧、氧乙炔焰等热加工方法，在采用热加工方法加工坡口后，必须除去坡口表面的氧化皮、熔渣及影响接头质量的表面层，并应将凹凸不平处打磨平整。

1.1.3 焊件组焊前应将坡口及其两侧表面不小于20 mm范围内的油、漆、垢、锈、毛刺及镀锌层等清除干净，不得有裂纹、夹层、加工损伤、毛刺及火焰切割熔渣等缺陷。

油污清理方法如下，首先用丙酮或四氯化碳等有机溶剂擦洗，然后用不锈钢丝刷清理至露出金属光泽，使用的钢丝刷应定期进行脱脂处理。

1.1.4 管子或管件、筒体对接焊缝组对时，内壁应齐平，内壁错边量不宜超过管壁厚度的10%，且不应大于2mm；1.1.5 焊缝的设臵应避开应力集中区，便于焊接和热处理，并应符合下列规定：（1）钢板卷筒或设备、容器的筒节与筒节、筒节与封头组对时，相邻两纵向焊缝间的距离应大于壁厚的3倍，且不应小于100 mm，同一筒节上两相邻纵缝间的距离不应小于200 mm；（2）除焊接及成型管件外的其他管子对接焊缝的中心到管子弯曲起点的距离不应小于管子外径，且不应小于l00 mm；管子对接焊缝与支、吊架边缘之间的距离不应小于50 mm。

同一直管段上两对接焊缝中心面间的距离：当公称直径大于或等于150mm时不应小于150mm；公称直径小于150mm时不应小于管子外径；（3）不宜在焊缝及其边缘上开孔。

（4）不锈钢焊件焊接部位两侧各l00 mm范围内，在施焊前应采取防止焊接飞溅物粘污焊件表面的措施：可将石棉置于焊接部位两侧等。

1.1.6 焊条、焊丝在使用前应按规定进行烘干、保温，并应在使用过程中保持干燥。

焊丝使用前应清除其表面的油污、锈蚀等。

常用焊材烘干温度及保持时间见表4。

表4 常用焊材烘干温度及保持时间接上表：1.2焊接工艺要求1.2.1 碳素钢及合金钢焊接材料的选用，应符合设计文件的规定，当无规定时，符合本规范附录B第 B.0.1条及第B.0.2条的规定。

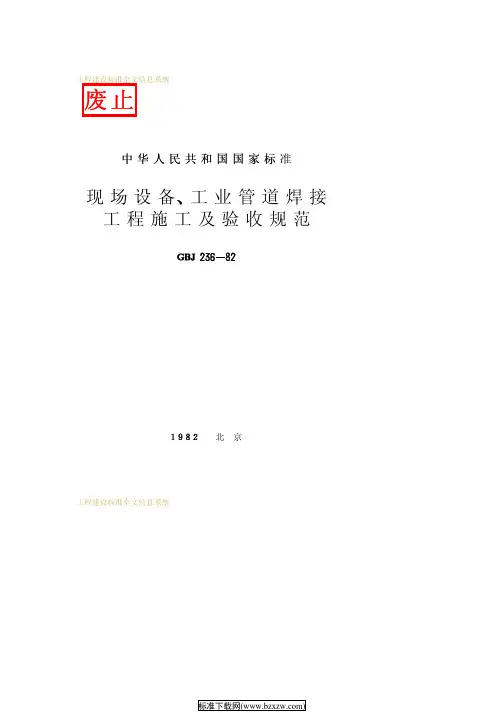

现场设备、工业管道焊接工程施工及验收规范GBJ236－82目录第一章总则第一节概述第二节一般规定第二章碳素钢及合金钢的焊接第一节材料第二节焊前准备第三节焊接工艺要求第四节焊前预热及焊后热处理第三章铝及铝合金的焊接第一节材料第二节焊前准备第三节焊接工艺要求第四章铜及铜合金的焊接第一节材料第二节焊前准备第三节焊接工艺要求第五章焊接工艺试验第一节试验原则第二节试验要求第三节试验评定第六章焊工考试第一节一般规定第二节焊工操作技能考试第三节附则第七章焊接检验第一节焊接前检查第二节焊接中间检查第三节焊接后检查第四节焊接工程交工验收附录附表1附表1-1附表1-2附表2附表3附表4附表5附表6附表7附表8附表9附表10附表11附表12附表13附表14附表15编制说明主编部门：化学工业部批准部门：国家基本建设委员会实行日期：1982年8月1日国家基本建设委员会文件(82)建发施字25号关于颁发《现场设备、工业管道焊接工程施工及验收规范》的通知国务院有关部、总局，各省、市、自治区建委，基建工程兵：由我委委托化学工业部负责组织有关单位编写的《现场设备、工业管道焊接工程施工及验收规范》，经有关部门会审,现批准为国家标准施工及验收规范，编号为GBJ236—82，自一九八二年八月一日起实行。

本规范由化学工业部基建局管理和解释。

一九八二年一月二十日第一章总则第一节概述第1.1.1条为指导设备和工业管道的焊接工程特制定本规范。

它适用于石油、化工、电力、冶金、机械和轻纺等行业工程建设的施工现场。

第1.1.2条本规范适用于碳素钢(含碳量小于或等于0.3%)、合金钢(普通低合金结构钢、低温用钢、耐热钢及奥氏体不锈钢)、铝及铝合金(工业纯铝及防锈铝合金)、铜及铜合金(紫铜及黄铜)的手工电弧焊、氩弧焊、埋弧焊、二氧化碳气体保护焊和氧－乙炔焊。

第 1.1.3条用于现场焊接作业的其他标准和设计文件中的技术要求和规定，不得低于本规范。

第1.1.4条焊接作业的安全技术、劳动保护等应按现行有关规定执行。

兰州工业学院毕业设计（论文）题目Q235钢的焊接性分析及焊接工艺评定系别材料工程学院专业焊接技术及自动化班级焊接11-2姓名学号指导教师（职称）日期2014年3月目录摘要 (1)Abstract (2)第一章绪论 (3)1.1 碳钢简述 (3)1.2 Q235钢的化学成分分析 (4)1.3 Q235的机械性能 (4)1.4 本次设计实验技术路线图 (5)第二章Q235钢板的焊接 (6)2.1 板材厚度的选择 (6)2.2 焊接材料的选择 (6)2.3 焊接方法和焊接设备的选定 (6)2.4 焊焊前准备 (7)2.4.1 焊接接头形式及坡口准备 (7)2.4.2 工件共建表面的清理 (7)2.5 焊接工艺参数的制定 (8)2.5.1 焊条直径 (8)2.5.2 焊接电流 (8)2.5.3 焊接电压 (9)2.5.4 焊接层数 (9)2.6 焊接及焊后热处理 (10)2.6.1 防止裂纹的产生 (10)2.6.2 结晶裂纹的产生原因 (11)2.6.3 冷裂纹的防止措施 (12)2.6.4 严格控制氢的来源 (12)2.7 焊后热处理 (13)2.8 焊接时应注意的要点 (13)第三章Q235金属试样的制备 (15)3.1 取样 (15)3.2 粗磨 (15)3.3 细磨 (16)3.3.1 手工磨 (16)3.3.2 机械磨 (17)3.4 抛光 (17)3.5 浸蚀 (19)第四章试样组织观察及分析 (20)4.1 焊接接头组织 (20)4.2 试样的观察 (20)4.3 试样的分析 (21)结论 (25)参考文献 (26)致谢 (27)外文文献及译文 28兰州工业学院毕业设计（论文）任务书材料工程系2014届焊接技术及自动化专业毕业设计（论文）任务书摘要Q235低碳钢在现代工业上应用十分广泛，本文主要针对Q235低碳钢板材的焊接工艺进行设计，通过经济和操作性两个方面的考虑，选用手工电弧焊进行焊接，焊接后变形小，缺陷少，焊接质量良好，当然最重要的是焊接工艺参数设计正确。

碳钢的焊接性及焊接工艺来源：本站编辑发布日期：2010-8-21 阅读次数：149 次碳钢又称为碳素钢，是钢材中产量最多、应用最广的材料。

一、低碳钢的焊接（1）焊接性分析①低碳钢因含碳及其他合金元素少，塑性、韧性好，一般无淬硬倾向，不易产生焊接裂纹等缺陷，焊接性能优良。

②焊接低碳钢，一般不需要采取预热和焊后热处理等特殊工艺措施。

③手工电弧焊焊接低碳钢时可适合全位置焊接，且焊接工艺和操作技术比较简单，容易掌握。

④不需要选用特殊和复杂的设备，对焊接电源无特殊要求，一般交流、直流弧焊机都可焊接。

（2）焊接材料熔化焊时用的焊接材料可以根据等强度的原则选用，也就是使焊缝的强度等于或接近于母材的强度。

（3）焊接工艺要点如果母材和焊接材料合格，这种钢焊接时一般不需要预热、保持层间温度和后热处理，也能获得优良的焊接接头。

只有在下列情况下才能采取相应的措施：1、在低温环境下焊接厚件时，应预热焊件，防止产生冷裂纹；2、厚度超过50mm的焊件，应进行焊后热处理以消除应力；3、电渣焊焊件焊后应正火以细化HAZ晶粒。

二、中碳钢的焊接中碳钢主要是在铸、锻毛坯的组合件以及补焊工作中应用。

（1）焊接性1、热影响区易产生低塑性的淬硬组织，含碳量越高，板厚越大，焊件刚性越大，焊条选用不当时，容易产生冷裂纹。

2、焊缝金属易产生热裂纹。

3、焊缝区易产生气孔。

4、焊前经调质处理的中碳钢，焊后在热影响区会出现回火软化区，从而影响到焊接接头的使用性能。

（2）焊接材料中碳钢主要采用手弧焊和气焊。

手弧焊时最好采用低氢焊条，因为低氢焊条扩散氢含量少、具有一定的脱硫能力，熔敷金属塑韧性良好，抗冷裂、热裂的能力都高。

如果允许焊缝与母材不等强，可以采用强度级别低的焊条。

当焊件不允许预热时，可以采用奥氏体不锈钢焊条，因为它塑性好可以避免裂纹。

（3）焊接工艺要点1、焊接坡口尽量开成U形，以减少焊件熔入量。

2、焊前预热，预热温度一般在150-250℃。

当含碳量高、板厚度大或结构刚性大时，预热温度可提高到250-400℃，局部预热的加热范围为焊缝两侧50～200mm左右。

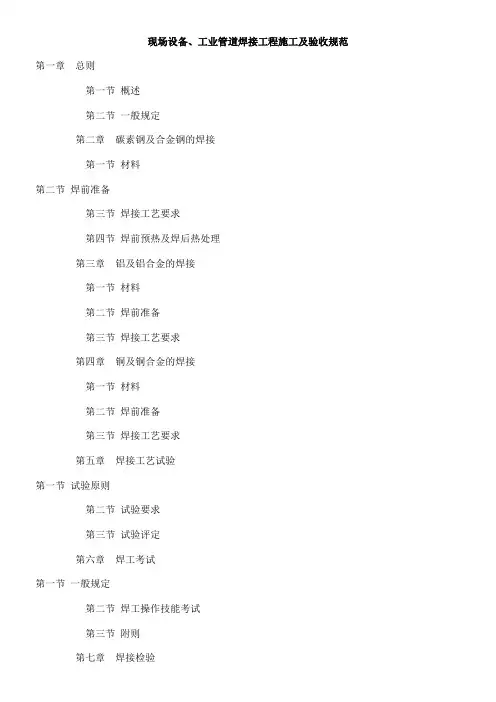

现场设备、工业管道焊接工程施工及验收规范第一章总则第一节概述第二节一般规定第二章碳素钢及合金钢的焊接第一节材料第二节焊前准备第三节焊接工艺要求第四节焊前预热及焊后热处理第三章铝及铝合金的焊接第一节材料第二节焊前准备第三节焊接工艺要求第四章铜及铜合金的焊接第一节材料第二节焊前准备第三节焊接工艺要求第五章焊接工艺试验第一节试验原则第二节试验要求第三节试验评定第六章焊工考试第一节一般规定第二节焊工操作技能考试第三节附则第七章焊接检验第一节焊接前检查第二节焊接中间检查第三节焊接后检查第四节焊接工程交工验收附录附表 1附表1-1附表1-2附表 2附表 3附表 4附表 5附表 6附表7附表8附表9附表10附表11附表12附表13附表14附表15编制说明主编部门：化学工业部批准部门：国家基本建设委员会实行日期：1982 年8 月 1 日国家基本建设委员会文件(82) 建发施字25 号关于颁发《现场设备、工业管道焊接工程施工及验收规范》的通知国务院有关部、总局，各省、市、自治区建委，基建工程兵：由我委委托化学工业部负责组织有关单位编写的《现场设备、工业管道焊接工程施工及验收规范》，经有关部门会审, 现批准为国家标准施工及验收规范，编号为GBJ236—82 ，自一九八二年八月一日起实行。

本规范由化学工业部基建局管理和解释。

一九八二年一月二十日第一章总则第一节概述第 1.1.1 条为指导设备和工业管道的焊接工程特制定本规范。

它适用于石油、化工、电力、冶金、机械和轻纺等行业工程建设的施工现场。

第 1.1.2 条本规范适用于碳素钢( 含碳量小于或等于0.3%) 、合金钢( 普通低合金结构钢、低温用钢、耐热钢及奥氏体不锈钢) 、铝及铝合金( 工业纯铝及防锈铝合金) 、铜及铜合金( 紫铜及黄铜) 的手工电弧焊、氩弧焊、埋弧焊、二氧化碳气体保护焊和氧－乙炔焊。

第 1.1.3 条用于现场焊接作业的其他标准和设计文件中的技术要求和规定，不得低于本规范。
