电表与互感器的选择与型号

电表与互感器的选择与型号一、电能表的定义电度表是用来自动记录用户电量的仪表，用以计算电费。

所谓一度电（即），表示功率为1000W的用电器用电1小时所耗用的电能。

电度表有单相、三相之分。

三相三线制用于动力，三相四线制用于照明或含三相用电设备的动力线路的计费。

选用时应根据电源及负荷情况选择。

?1、单相直接接入电度表额定电流:(6)A 1（2）A 2（4）A （5）A (10)A 5（10）A 5(20)A 5(30)A 10(40)A 10(60)A 15(60)A 20(80)A 极限 20(100)A(极少用到)等，最大可达100A，括号前的为基本电流值，也称叫标定电流，是作为计算负载基数电流值的，括号内的电流叫额定最大电流，是能使电能表长期正常工作，而误差与温升完全满足规定要求的最大电流值。

通过电能表的电流可高达基本电流的2～8倍，达不到2倍表上只标基本电流值。

也就是说，如果某用户所装电能表只标有一个电流值，如5A，这只是基本电流值，并非允许通过的最大电流。

对于这种电能表一般可以超载到120%也不会发生问题，而且能满足电能表的准确测量。

另一方面，感应系电能表由于其转动机构阻力较大，按标准规定起动电流不能低于基本电流的0．5%（准确度为级的电能表），可见电能表轻载到基本电流的0．5%以下时可能无法起动。

如果负载经常在100A左右的话建议选装三相四线电能表相对安全. 20(100)A的电能表在单相电能表电流规格中已属极限. 如果最大负载电流超过80A 可以适当选择此规格。

一般单项电度表允许短时间通过的最大额定电流为额定电流的2倍，少数厂家的电度表为额定电流的3倍和4倍。

?2、三相四线电度表额定电流：5(30)A 10(60)A 20(80)A 30(100)A等。

长时间允许通过的最大额定电流一般可为额定电流的倍，常用有(6)A 此规格均使用互感器接入。

常用表法如下：电压标法: 3X220/380 三相四线标法3X380 三相三线标法规程规定“经电流互感器接入的电能表,其标定电流宜不超过电流互感器额定二次电流的30%,其额定最大电流应为电流互感器额定二次电流的120%左右”电流互感器二次电流已标准化为5A,那么它的30%就是 A,其额定最大电流值就是6A。

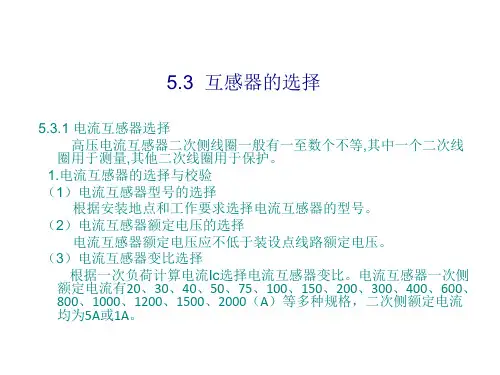

一文看懂电流互感器选型原则和方法及使用方法电流互感器的选用原则及方法1、额定电压电流互感器额定电压应大于装设点线路额定电压。

2、变比应根据一次负荷计算电流IC选择电流互感器变比。

电流互感器一次侧额定电流标准比（如20、30、40、50、75、100、150、2×a/C）等多种规格，二次侧额定电流通常为1A或5A。

其中2×a/C表示同一台产品有两种电流比，通过改变产品的连接片接线方式实现，当串联时，电流比为a/c，并联时电流比为2×a/C。

一般情况下，计量用电流互感器变流比的选择应使其一次额定电流I1n不小于线路中的负荷电流（即计算IC）。

如线路中负荷计算电流为350A，则电流互感器的变流比应选择400/5。

保护用的电流互感器为保证其准确度要求，可以将变比选得大一些。

3、准确级应根据测量准确度要求选择电流互感器的准确级并进行校验。

下表为不同准确级电流互感器的误差限值：准确级选择的原则：计费计量用的电流互感器其准确级不低于0．5级；用于监视各进出线回路中负荷电流大小的电流表应选用1．0—3．0级电流互感器。

为了保证准确度误差不超过规定值，一般还校验电流互感器二次负荷（伏安），互感器二次负荷S2不大于额定负荷S2n，所选准确度才能得到保证。

准确度校验公式：S2≤S2n。

二次回路的负荷l：取决于二次回路的阻抗Z2的值，则：S2=I2n2︱Z2︱≈I2n2（∑︱Zi︱+RWl+RXC）或S2V1≈∑Si+I2n2（RWl+RXC）式中，Si、Zi为二次回路中的仪表、继电器线圈的额定负荷和阻抗，RXC为二次回路中所有接头、触点的接触电阻，一般取0．1Ω，RWL为二次回路导线电阻，计算公式化为：RWL=LC/（r×S）。

式中，r为导线的导电率，铜线r=53m/（Ωmm2），铝线r=32m（Ωmm2），S为导线截面积（mm2），LC为导线的计算长度（m）。

设互感器到仪表单向长度为L1，。

电压与电流互感器该如何选择？电压与电流互感器该如何选择？1电压互感器选择电压互感器选择主要有选用V/V型，还是选用Y/Y/△（开口三角形）型，以及台数与母线测量电压自动切换等问题。

V/V型只提供三相测量线电压，无单相接地报警功能，主要用于小型变配电站。

Y/Y/△（开口三角形）型可以利用开口三角形电压进行单相接地报警，用于大中型变配电站。

采用变电站综合自动化系统后，作为单相接地保护的第二判据。

对于小型变配电站，10kV进出回路比较少，两路进线运行方式为一供一备时，对于单母线分段也可以只设计一台电压互感器，安装在母线隔离柜内，为内部计量提供测量线电压。

因为无论主电源送电或备用电源送电，母联断路器都处于合闸位置，两段母线均带电。

只有在检修一段母线时，电压互感器才断开。

两段母线设计两台电压互感器，如果再设计母线电压自动切换时，二次侧必须设计自动断开断电保护点，否则母线电压自动切换后，100V电压通过电压互感器会使一次侧出现10kV电压。

两路电源进线需要备自投，而且要求来电自恢复时，应设计线路电压互感器，或将电压互感器安装在电源进线柜之前，这两点都需要取得当地供电部门同意。

对于有高压电动机的变配电站，为保证电压互感器故障时高压电动机低电压保护不误动作，应设计两段母线测量电压自动切换。

切换整定时间应小于高压电动机低电压保护的动作时间，对于无高压电动机的变配电站为了保证在电压互感器故障时，电能计量不受到影响也需要设计两段母线测量电压自动切换。

两段母线测量电压自动切换应与电源进线及母联连锁，只有在两路电源进线同时合闸，或有一路电源进线与母联合闸时才允许自动切换。

不应加电压互感器手车位置或隔离开关连锁，否则自动切换无法实现。

V/V型无中性点只能取得线电压，可选用两个单相电压互感器组成。

如果二次侧需要接地时只能将B相接地。

Y/Y型有三相三柱式，三相五柱式与三个单相电压互感器三种形式。

三相三柱式用于高压侧中性点接地的供配电系统。

电流互感器的选择及校验(1) 电流互感器选择的具体技术条件如下：1) 一次回路电压：n g U U ≤ （3.6）式中：g U ——电流互感器安装处一次回路工作电压；n U ——电流互感器额定电压。

2) 一次回路电流：n g I I ≤⋅m ax （3.7）式中：m ax ⋅g I ——电流互感器安装处的一次回路最大工作电流；n I ——电流互感器原边额定电流。

当电流互感器使用地点环境温度不等于C 40±时，应对n I 进行修正。

修正的方法与断路器n I 的修正方法相同。

3) 准确级准等级是根据所供仪表和继电器的用途考虑。

互感器的准等级不得低于所供仪表的准确级；当所供仪表要求不同准确级时，应按其中要求准确级最高的仪表来确定电流互感器的准确级。

① 与仪表连接分流器、变送器、互感器、中间互感器不低于下要求：与仪表相配合分流器、变压器的准确级为0.5级，与仪表相配合的互感器与中间互感器的准确级为0.5。

仪表的准确级为1.5时，与仪表相配合分流器、变压器的准确级0.5，与仪表相配合的互感器与中间互感器的准确级0.5。

仪表的准确级为2.5时，与仪表相配合分流器、变压器的准确级0.5与仪表相配合的互感器与中间互感器的准确级1.0。

② 用于电能测量的互感器准确级：0.5级有功电度表应配用0.2级互感器；1.0级有功电度表应配用0.5级互感级，2.0级无功电度表也应配用0.5级互感器；2.0级有功电度表及3.0级无功电度表，可配用1.0级级互感器。

③ 一般保护用的电流互感器可选用3级，差动距离及高频保护用的电流互感器宜选用D 级，零序接地保护可釆用专用的电流互感器，保护用电流互感器一般按10%倍数曲线进行校验计算。

4) 动稳定校验：d n ch K I i 12≤ （3.8）式中：ch I ——短路电流冲击值；n I 1——电流互感器一次额定电流；d K ——电流互感器动稳定倍数。

5) 热稳定校验：212)(t n k K I t I Q ≤=∞ （3.9）式中：∞I ——最大短路电流；k t ——短路电流发热等值时间；n I 1——电流互感器一次额定电流。

电度表的选择，型号，互感器，的常识一、型号及其含义。

电度表型号是用字母和数字的排列来表示的，内容如下：类别代号+组别代号+设计序号+派生号。

如我们常用的家用单相电度表：DD862-4型、DDS97l型、DDSY97l型等。

1、类别代号: D--电度表2、组别代号表示相线：D--单相；S--三相三线；T--三相四线。

表示用途的分类：D--多功能；S--电子式；X--无功；Y--预付费；F--复费率。

3、设计序号用阿拉伯数字表示，每个制造厂的设计序号不同，如长纱希麦特电子科技发展有限公司设计生产的电度表产品备案的序列号为971，正泰公司的为666等。

综合上面几点：DD--表示单相电度表：如DD971型DD862型DS--表示三相三线有功电度表：如DS862，DS97l型DT--表示三相四线有功电度表：如DT862、DT971型DX--表示无功电度表：如DX97l、DX864型DDS--表示单相电子式电度表：如DDS97l型D丅S--表示三相四线电子式有功电度表：如DTS97l型DDSY--表示单相电子式预付费电度表：如DDSY97l型DTSF--表示三相四线电子式复费率有功电度表：如DTSF97l型DSSD--表示三相三线多功能电度表：如DSSD97l型4、基本电流和额定最大电流基本电流是确定电度表有关特性的电流值，额定最大电流是仪表能满足其制造标准规定的准确度的最大电流值。

如5(20)A 即表示电度表的基本电流为5A，额定最大电流为20A，对于三相电度表还应在前面乘以相数，如3x5(20)A。

5、参比电压指的是确定电度表有关特性的电压值对于三相三线电度表以相数乘以线电压表示，如3x380V。

对于三相四线电度表则以相数乘以相电压或线电压表示，如3x220/380V。

对于单相电度表则以电压线路接线端上的电压表示，如220V。

二、三相四线电度表的读法1、如果您的三相四线电度表是最右边没有红色读数框的，那黑色读数框的都是整数，只是在最右边(即个位数)的"计数轮"的右边带有刻度，而这个刻度就是小数点后的读数；如果是带有红色读数框的，那红色读数框所显示的就是小数。

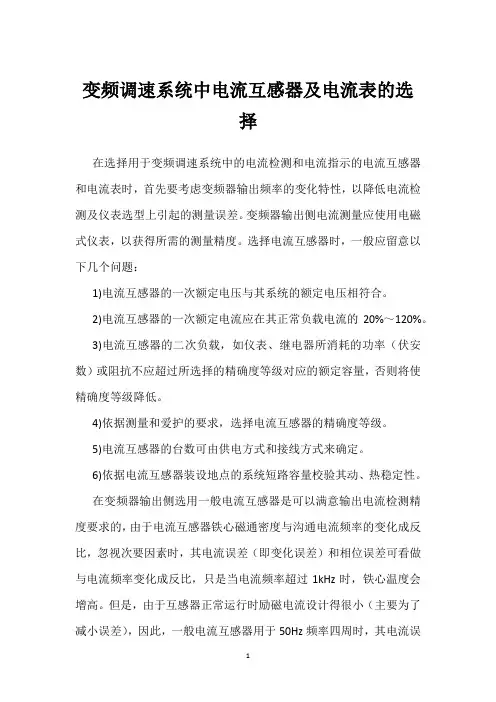

变频调速系统中电流互感器及电流表的选择在选择用于变频调速系统中的电流检测和电流指示的电流互感器和电流表时，首先要考虑变频器输出频率的变化特性，以降低电流检测及仪表选型上引起的测量误差。

变频器输出侧电流测量应使用电磁式仪表，以获得所需的测量精度。

选择电流互感器时，一般应留意以下几个问题：1)电流互感器的一次额定电压与其系统的额定电压相符合。

2)电流互感器的一次额定电流应在其正常负载电流的20%～120%。

3)电流互感器的二次负载，如仪表、继电器所消耗的功率（伏安数）或阻抗不应超过所选择的精确度等级对应的额定容量，否则将使精确度等级降低。

4)依据测量和爱护的要求，选择电流互感器的精确度等级。

5)电流互感器的台数可由供电方式和接线方式来确定。

6)依据电流互感器装设地点的系统短路容量校验其动、热稳定性。

在变频器输出侧选用一般电流互感器是可以满意输出电流检测精度要求的，由于电流互感器铁心磁通密度与沟通电流频率的变化成反比，忽视次要因素时，其电流误差（即变化误差）和相位误差可看做与电流频率变化成反比，只是当电流频率超过1kHz时，铁心温度会增高。

但是，由于互感器正常运行时励磁电流设计得很小（主要为了减小误差），因此，一般电流互感器用于50Hz频率四周时，其电流误差是很小的。

通过实际校验对比可知，当变频器输出频率在10~ 50Hz 之间变化时，电磁式电流表指示误差很小，实测误差在 1.27%以下，并与电流频率变化成反比（以变频器输出电流指示为基准），能够满意输出电流监视的要求。

使用指针式电流表测量变频器输出侧电流时，不应选用整流式仪表，经实测变频器输出频率在19~ 50Hz区间时，整流式仪表指示误差为69. 7%~16. 66%，且为负偏差，为此应选用电磁式电流表。

因变频器的输入电流一般不大于输出电流，为此，输入侧设置电流监视意义不大，一般有信号灯指示电源即可，如变频器输入侧电压不稳时可设电压表监视。
