微波谐振腔的谐振过程

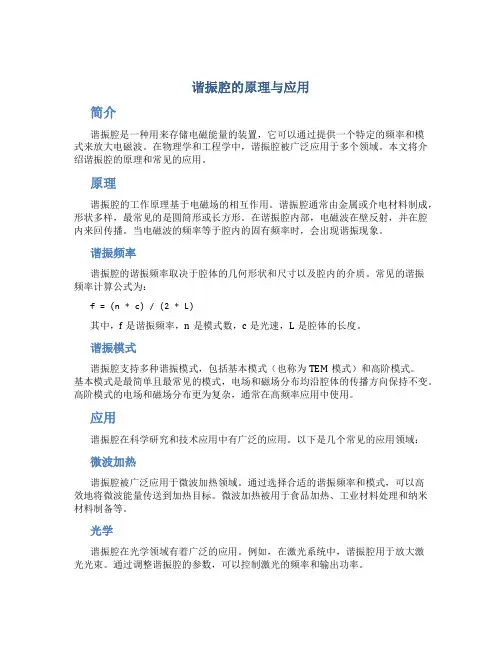

谐振腔的原理与应用简介谐振腔是一种用来存储电磁能量的装置，它可以通过提供一个特定的频率和模式来放大电磁波。

在物理学和工程学中，谐振腔被广泛应用于多个领域。

本文将介绍谐振腔的原理和常见的应用。

原理谐振腔的工作原理基于电磁场的相互作用。

谐振腔通常由金属或介电材料制成，形状多样，最常见的是圆筒形或长方形。

在谐振腔内部，电磁波在壁反射，并在腔内来回传播。

当电磁波的频率等于腔内的固有频率时，会出现谐振现象。

谐振频率谐振腔的谐振频率取决于腔体的几何形状和尺寸以及腔内的介质。

常见的谐振频率计算公式为：f = (n * c) / (2 * L)其中，f是谐振频率，n是模式数，c是光速，L是腔体的长度。

谐振模式谐振腔支持多种谐振模式，包括基本模式（也称为TEM模式）和高阶模式。

基本模式是最简单且最常见的模式，电场和磁场分布均沿腔体的传播方向保持不变。

高阶模式的电场和磁场分布更为复杂，通常在高频率应用中使用。

应用谐振腔在科学研究和技术应用中有广泛的应用。

以下是几个常见的应用领域：微波加热谐振腔被广泛应用于微波加热领域。

通过选择合适的谐振频率和模式，可以高效地将微波能量传送到加热目标。

微波加热被用于食品加热、工业材料处理和纳米材料制备等。

光学谐振腔在光学领域有着广泛的应用。

例如，在激光系统中，谐振腔用于放大激光光束。

通过调整谐振腔的参数，可以控制激光的频率和输出功率。

量子力学在量子力学领域，谐振腔被用作量子信息处理和量子计算的基础。

谐振腔可以用来储存和操控量子比特，以实现量子计算和通信。

无线通信谐振腔可以用来增强无线通信系统的性能。

例如，在微波通信中，谐振腔可以用作微波滤波器和放大器，以提高通信质量和传输距离。

总结谐振腔是一种重要的装置，通过谐振现象可以将电磁能量存储和放大。

谐振腔的原理和应用涉及多个学科领域，广泛应用于微波加热、光学、量子力学和无线通信等领域。

对谐振腔的深入理解和应用研究有助于推动科学技术的发展和创新。

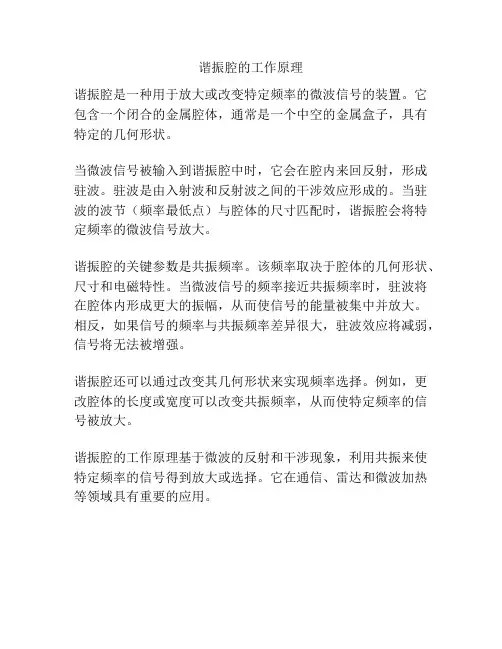

谐振腔的工作原理
谐振腔是一种用于放大或改变特定频率的微波信号的装置。

它包含一个闭合的金属腔体，通常是一个中空的金属盒子，具有特定的几何形状。

当微波信号被输入到谐振腔中时，它会在腔内来回反射，形成驻波。

驻波是由入射波和反射波之间的干涉效应形成的。

当驻波的波节（频率最低点）与腔体的尺寸匹配时，谐振腔会将特定频率的微波信号放大。

谐振腔的关键参数是共振频率。

该频率取决于腔体的几何形状、尺寸和电磁特性。

当微波信号的频率接近共振频率时，驻波将在腔体内形成更大的振幅，从而使信号的能量被集中并放大。

相反，如果信号的频率与共振频率差异很大，驻波效应将减弱，信号将无法被增强。

谐振腔还可以通过改变其几何形状来实现频率选择。

例如，更改腔体的长度或宽度可以改变共振频率，从而使特定频率的信号被放大。

谐振腔的工作原理基于微波的反射和干涉现象，利用共振来使特定频率的信号得到放大或选择。

它在通信、雷达和微波加热等领域具有重要的应用。

微波技术与天线哈尔滨工业大学（威海）微波谐振器一．引言在微波领域中，具有储能和选频特性的元件称为微波谐振器，它相当于低频电路中的LC振荡回路，它是一种用途广泛的微波元件。

低频LC振荡回路是一个集中参数系统，随着频率的升高，LC回路出现一系列缺点，主要是，①损耗增加。

这是因为导体损耗、介质损耗及辐射损耗均随频率的升高而增大，从而导致品质因数降低，选频特性变差。

②尺寸变小。

LC回路的谐振频率，可见为了提高必须减少LC数值，回路尺寸相应地需要变小，这将导致回路储能减少，功率容量降低，寄生参量影响变大。

因为这些缺点，所以到分米波段也就不能再用集中参数的谐振回路了。

在分米波段，通常采用双线短截线作谐振回路。

当频率高于1GHz时，这种谐振元件也不能满意地工作了。

为此，在微波波段必须采用空腔谐振器作谐振回路。

实际上，我们可以把空腔谐振器（简称谐振腔）看成是低频LC回路随频率升高时的自然过渡。

图7-1-1表示由LC回路到谐振腔的过渡过程。

为了提高工作频率，就必须减小L 和C，因此就要增加电容器极板间的距离和减少电感线圈的匝数，直至减少到一根直导线。

然后数根导线并接，在极限情况下便得到封闭式的空腔谐振器。

二．微波谐振器的基本参量根据不同用途，微波谐振器的种类也是多种多样。

图7-2-1示出了微波谐振器的几种结构。

(a)为矩形腔，(b)为圆柱腔，(c)为球形腔，(d)为同轴腔，(e)为一端开路同轴腔，(f)为电容加载同轴腔，(g)为带状腔，(h)为微带腔。

在这些图中，省略了谐振器的输入和输出耦合装置，目的是使问题简化。

但在实际谐振器中，必须有输入和输出耦合装置。

微波谐振器的主要参量是谐振波长（谐振频率或、固有品质因数Q0及等效电导G0。

图7-2-1 几种微波谐振器的几何形状1、谐振波长与低频时不同，微波谐振器可以在一系列频率下产生电磁振荡。

电磁振荡的频率称为谐振频率或固有频率，记以。

对应的为谐振波长。

是微波腔体的重要参量之一，它表征微波谐振器的振荡规律，即表示在腔体内产生振荡的条件。

微波谐振器的简单原理及应用1. 简介微波谐振器是一种用来产生、操控和测量微波信号的重要设备，广泛应用于通信、雷达、卫星通信等领域。

本文将介绍微波谐振器的简单原理及其主要应用。

2. 微波谐振器的原理微波谐振器是基于微波波导和谐振腔的结构。

微波波导是一种导波结构，能够有效地传输和控制微波信号。

谐振腔则是一个能够使微波信号在空腔内多次反射并形成驻波的装置。

微波谐振器的原理可以简单描述如下： 1. 微波信号通过微波波导传输到谐振腔；2. 在谐振腔内，微波信号被多次反射并形成驻波；3. 当微波信号的频率与谐振腔的固有频率相匹配时，谐振腔将发生共振现象； 4. 共振现象会导致谐振腔内的微波信号强度增加，形成谐振峰。

3. 微波谐振器的主要类型微波谐振器可以分为很多不同的类型，其中常见的包括：1.空腔谐振器：空腔谐振器是最基本的谐振器类型，由一个或多个空腔构成。

常见的空腔谐振器包括螺旋线谐振器、圆柱谐振器等。

2.波导谐振器：波导谐振器是一种利用波导结构形成谐振腔的谐振器。

常见的波导谐振器包括矩形波导谐振器、圆柱波导谐振器等。

3.微带谐振器：微带谐振器是一种利用微带线结构形成谐振腔的谐振器。

常见的微带谐振器包括微带贴片谐振器、微带环形谐振器等。

4.介质谐振器：介质谐振器是一种利用介质材料的介电特性来形成谐振腔的谐振器。

常见的介质谐振器包括介质柱谐振器、介质球谐振器等。

4. 微波谐振器的应用微波谐振器在通信、雷达、卫星通信等领域有广泛的应用，主要包括以下几个方面：1.频率选择：微波谐振器可以通过调整谐振腔的固有频率来选择特定频率的微波信号。

这使得微波谐振器成为实现频率选择的重要工具。

2.信号增强：当微波信号与谐振腔的固有频率匹配时会发生共振现象，使得谐振腔内的微波信号强度增强。

这可以用于增强微波信号的强度。

3.滤波器：微波谐振器可以通过调整固有频率和带宽来实现不同类型的滤波器。

常见的滤波器类型包括带通滤波器、带阻滤波器等。

物理实验技术中微波谐振腔的使用与尺寸调控技巧导语：微波谐振腔是物理实验技术中常用的实验装置，具有广泛的应用。

本文将介绍微波谐振腔的使用方法和尺寸调控技巧，以帮助读者更好地理解和应用这一实验工具。

一、微波谐振腔的基本原理微波谐振腔是由金属壁体构成的封闭结构，能够在特定频率下形成驻波场。

其基本原理是在腔内形成的驻波场中，微波信号可以进行反射、传输和吸收等过程，进而实现信号的转换和测量。

二、微波谐振腔的使用方法1. 脉冲测量法脉冲测量法是微波谐振腔常用的测量方法之一。

通过将腔体与微波源相连，在波导输入端施加一个微弱的脉冲电压。

利用谐振腔的回波特性，可以测得微波源的输出功率、频率稳定度、谐波等参数。

2. 理论计算法微波谐振腔的共振频率可以通过理论计算得到。

根据腔体的几何形状和尺寸，可以利用谐振腔模型的多级耦合方程，经过推导得出共振频率的表达式。

该方法在实验室中广泛应用，有助于优化谐振腔的设计。

三、微波谐振腔尺寸调控技巧1. 腔体长度调控腔体的长度是微波谐振腔的一个关键参数。

通过调节腔体的长度，可以实现对谐振腔频率的调控。

一般情况下，缩短腔体长度会导致谐振频率升高，而延长腔体长度则会导致谐振频率降低。

2. 腔体宽度与高度调控除了长度，腔体的宽度和高度也可以对谐振腔的频率产生影响。

增加腔体的宽度和高度，会导致谐振频率降低；减小腔体的宽度和高度，会导致谐振频率升高。

3. 金属壁体材料选择微波谐振腔的金属壁体一般采用电导率较高的金属材料，如铜、铝等。

这是因为高电导率的金属材料可以降低电阻损耗，提高谐振腔的品质因数 Q 值。

四、微波谐振腔的应用领域1. 高频电子学微波谐振腔在高频电子学领域中应用广泛。

例如，在射频通信系统中，微波谐振腔可用于信号调制、解调、合并和分离等功能。

2. 量子计量学由于微波谐振腔能够提供高速、高灵敏度的信号转换和测量功能，因此在量子计量学中也得到了广泛应用。

例如，在研究微观粒子的测量与操控过程中，微波谐振腔可以用于实现粒子的精确测量和受控操控。

微波谐振腔的原理及设计微波谐振腔是一种用于产生或探测微波信号的装置，它是微波技术中非常重要的组成部分。

本文将从原理和设计两个方面介绍微波谐振腔。

一、原理微波谐振腔的原理基于谐振现象，即当微波信号的频率与腔体的固有频率相等时，能量在腔体内部得到最大的传输和储存。

谐振腔通常采用金属腔体，其内部光滑的金属壁面能够反射微波信号，使其在腔内来回传播，形成驻波。

当微波信号的波长等于腔体的长度的整数倍时，驻波达到最大值，这就是谐振现象。

微波谐振腔的固有频率取决于腔体的几何形状和尺寸，通常用谐振模式的编号来表示。

常见的谐振模式包括长方形腔、圆柱腔和球形腔等。

不同的谐振模式有不同的场分布和能量分布特性，可以根据具体需求选择合适的谐振模式。

二、设计微波谐振腔的设计是为了满足特定的工作频率和谐振模式。

设计时需要考虑以下几个因素：1. 腔体的几何形状和尺寸：腔体的形状和尺寸直接影响谐振腔的固有频率和谐振模式。

设计时需要根据工作频率和谐振模式选择合适的腔体形状和尺寸。

2. 材料的选择：腔体通常采用导电材料制作，如铜、铝等。

导电材料能够有效地反射微波信号，提高能量的传输效率。

3. 耦合装置：为了将微波信号引入或从腔体中提取出来，需要设计合适的耦合装置。

常用的耦合装置包括波导耦合和同轴耦合等。

4. 电磁屏蔽和泄漏控制：微波谐振腔中的微波信号很强，容易对周围环境产生干扰。

因此，设计时需要考虑电磁屏蔽和泄漏控制，以减小对周围设备和系统的干扰。

5. 调谐和调制：为了满足不同应用需求，有时需要对微波谐振腔进行调谐和调制。

常用的调谐和调制方法包括机械调谐、电子调谐和压控调制等。

微波谐振腔的设计需要综合考虑上述因素，以实现对微波信号的高效产生和探测。

设计合理的微波谐振腔可以提高微波系统的性能和稳定性，广泛应用于通信、雷达、卫星导航等领域。

总结起来，微波谐振腔是一种基于谐振现象的装置，通过选择合适的谐振模式和设计合理的腔体结构，可以实现对微波信号的高效产生和探测。

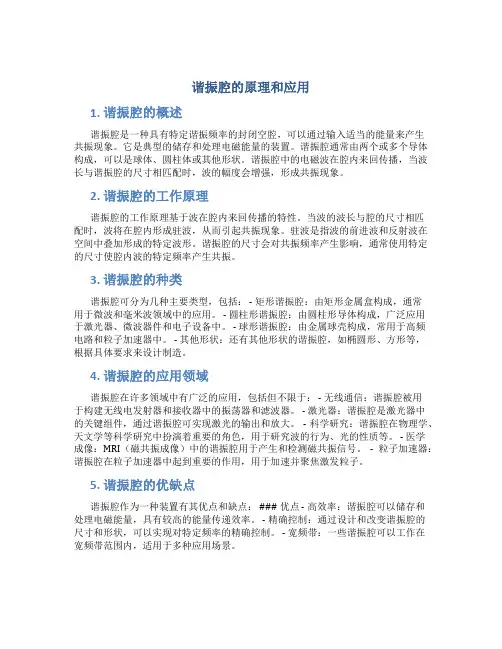

谐振腔的原理和应用1. 谐振腔的概述谐振腔是一种具有特定谐振频率的封闭空腔，可以通过输入适当的能量来产生共振现象。

它是典型的储存和处理电磁能量的装置。

谐振腔通常由两个或多个导体构成，可以是球体、圆柱体或其他形状。

谐振腔中的电磁波在腔内来回传播，当波长与谐振腔的尺寸相匹配时，波的幅度会增强，形成共振现象。

2. 谐振腔的工作原理谐振腔的工作原理基于波在腔内来回传播的特性。

当波的波长与腔的尺寸相匹配时，波将在腔内形成驻波，从而引起共振现象。

驻波是指波的前进波和反射波在空间中叠加形成的特定波形。

谐振腔的尺寸会对共振频率产生影响，通常使用特定的尺寸使腔内波的特定频率产生共振。

3. 谐振腔的种类谐振腔可分为几种主要类型，包括： - 矩形谐振腔：由矩形金属盒构成，通常用于微波和毫米波领域中的应用。

- 圆柱形谐振腔：由圆柱形导体构成，广泛应用于激光器、微波器件和电子设备中。

- 球形谐振腔：由金属球壳构成，常用于高频电路和粒子加速器中。

- 其他形状：还有其他形状的谐振腔，如椭圆形、方形等，根据具体要求来设计制造。

4. 谐振腔的应用领域谐振腔在许多领域中有广泛的应用，包括但不限于： - 无线通信：谐振腔被用于构建无线电发射器和接收器中的振荡器和滤波器。

- 激光器：谐振腔是激光器中的关键组件，通过谐振腔可实现激光的输出和放大。

- 科学研究：谐振腔在物理学、天文学等科学研究中扮演着重要的角色，用于研究波的行为、光的性质等。

- 医学成像：MRI（磁共振成像）中的谐振腔用于产生和检测磁共振信号。

- 粒子加速器：谐振腔在粒子加速器中起到重要的作用，用于加速并聚焦激发粒子。

5. 谐振腔的优缺点谐振腔作为一种装置有其优点和缺点： ### 优点 - 高效率：谐振腔可以储存和处理电磁能量，具有较高的能量传递效率。

- 精确控制：通过设计和改变谐振腔的尺寸和形状，可以实现对特定频率的精确控制。

- 宽频带：一些谐振腔可以工作在宽频带范围内，适用于多种应用场景。

微波谐振腔的工作原理微波谐振腔是一种用于产生、放大和调制微波信号的重要设备。

其工作原理基于谐振现象，在腔体内形成稳定的驻波场分布，以实现微波信号的增强和调制。

微波谐振腔主要由金属腔体和耦合结构组成。

金属腔体通常采用空心金属箱或是共振腔，具有优良的电磁屏蔽和泄漏损耗的特性。

腔体内部的电磁场是由驻波模式构成的，其中驻波模式是指波长与腔体尺寸之间产生共振的状态。

耦合结构则用于将微波信号引入和提取出腔体，通常采用耦合限制孔或者耦合针等形式。

当微波信号从耦合结构引入腔体时，其频率必须与腔体的共振频率相匹配，以便在腔体内形成稳定的驻波场。

当驻波场分布与腔体尺寸和形状相适应时，电磁波在腔体内来回反射，与腔体壁发生多次反射，形成驻波。

在谐振频率下，驻波的幅度达到峰值，能量在腔体内得到最大的集中和存储。

此时，微波谐振腔进入稳定工作状态。

谐振腔的谐振频率取决于腔体的几何尺寸和材料特性。

通常，腔体的尺寸与波长相对应，从而形成一系列的共振模式。

在多模谐振腔中，能够同时支持多个不同频率的驻波模式。

而单模谐振腔则仅允许一个频率的驻波模式存在。

微波谐振腔的工作原理还涉及到能量的存储和损耗。

当微波信号进入谐振腔时，其能量会在腔体内来回反射，有效地被储存和放大。

然而，由于腔体的金属壁存在电导损耗以及耦合结构的不完全理想性，能量也会以微波辐射和传导的形式逐渐损耗。

此外，微波谐振腔还可以用作微波信号的调制器。

通过改变腔体的尺寸或向腔体引入外界参数的变化，例如介质材料的位置或电压的变化，可以改变谐振频率和腔体的品质因子。

这种调制方式可以用于调制微波信号的频率、幅度和相位等。

综上所述，微波谐振腔通过构建稳定的驻波场分布实现微波信号的增强和调制。

其工作原理基于谐振现象，通过与腔体尺寸和形状相适应的驻波模式来储存和放大微波能量。

谐振腔的工作频率取决于腔体的几何尺寸和材料特性，而能量的损耗则由金属壁的电导损耗和耦合结构的不理想性导致。

此外，谐振腔还可通过改变尺寸或引入外界参数的变化实现微波信号的调制。
