微波谐振腔中场强计算公式摘要：一、微波谐振腔简介1.微波谐振腔定义2.微波谐振腔应用二、微波谐振腔中场强计算公式1.微波谐振腔中场强的定义2.微波谐振腔中场强计算公式3.公式中各参数的含义三、中场强计算公式的应用1.实际测量中的操作步骤2.公式在不同场景下的适用性四、中场强计算公式的优化与改进1.现有公式存在的问题2.改进方向与建议正文：微波谐振腔是微波技术中至关重要的组成部分，其性能直接影响到微波设备的性能。

微波谐振腔中的场强计算公式则是分析和优化谐振腔设计的关键工具。

一、微波谐振腔简介微波谐振腔是指一种能够在其中产生微波振荡的封闭空间。

它主要由腔体、输入/输出窗口、耦合器等组成。

微波谐振腔在许多领域有广泛应用，如通信、雷达、遥感等。

二、微波谐振腔中场强计算公式1.微波谐振腔中场强的定义微波谐振腔中的场强指的是微波电磁场在谐振腔内的分布情况。

场强的计算对于了解谐振腔的性能和优化设计具有重要意义。

2.微波谐振腔中场强计算公式微波谐振腔中场强的计算公式为：E = μ * (N * I) / L其中，E 代表场强，μ 代表谐振腔的磁导率，N 代表谐振腔内的电磁波数量，I 代表通过谐振腔的电流，L 代表谐振腔的长度。

3.公式中各参数的含义- μ：谐振腔的磁导率，反映谐振腔对磁场的响应程度。

- N：谐振腔内的电磁波数量，与输入功率有关。

- I：通过谐振腔的电流，与微波源的驱动电流有关。

- L：谐振腔的长度，影响谐振频率和场强分布。

三、中场强计算公式的应用1.实际测量中的操作步骤在实际测量中，首先需要搭建微波谐振腔测试系统，包括微波源、功率计、示波器等。

然后通过改变谐振腔的参数，如长度、宽度、耦合器等，测量不同条件下的场强。

最后，根据测量数据，利用中场强计算公式进行分析和优化。

2.公式在不同场景下的适用性微波谐振腔中场强计算公式适用于各种微波谐振腔的设计和分析，无论是封闭式还是开放式谐振腔，都可以通过该公式计算场强。

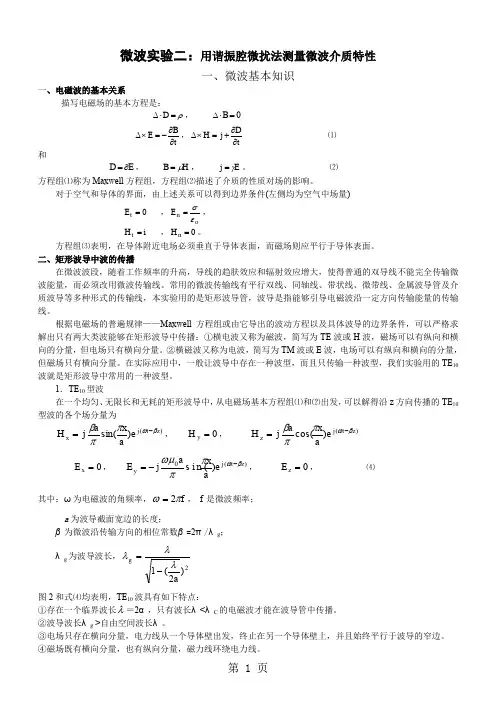

微波实验二：用谐振腔微扰法测量微波介质特性一、微波基本知识一、电磁波的基本关系描写电磁场的基本方程是：ρ=⋅∆D ， 0=⋅∆Bt B E ∂∂-=⨯∆，tD j H ∂∂+=⨯∆ ⑴ 和E D ∂=， H B μ=， E j γ=。

⑵方程组⑴称为Maxwell 方程组，方程组⑵描述了介质的性质对场的影响。

对于空气和导体的界面，由上述关系可以得到边界条件(左侧均为空气中场量)0=t E ，on E εσ=， i H t = ，0=n H 。

方程组⑶表明，在导体附近电场必须垂直于导体表面，而磁场则应平行于导体表面。

二、矩形波导中波的传播在微波波段，随着工作频率的升高，导线的趋肤效应和辐射效应增大，使得普通的双导线不能完全传输微波能量，而必须改用微波传输线。

常用的微波传输线有平行双线、同轴线、带状线、微带线、金属波导管及介质波导等多种形式的传输线，本实验用的是矩形波导管，波导是指能够引导电磁波沿一定方向传输能量的传输线。

根据电磁场的普遍规律——Maxwell 方程组或由它导出的波动方程以及具体波导的边界条件，可以严格求解出只有两大类波能够在矩形波导中传播：①横电波又称为磁波，简写为TE 波或H 波，磁场可以有纵向和横向的分量，但电场只有横向分量。

②横磁波又称为电波，简写为TM 波或E 波，电场可以有纵向和横向的分量，但磁场只有横向分量。

在实际应用中，一般让波导中存在一种波型，而且只传输一种波型，我们实验用的TE 10波就是矩形波导中常用的一种波型。

1．TE 10型波在一个均匀、无限长和无耗的矩形波导中，从电磁场基本方程组⑴和⑵出发，可以解得沿z 方向传播的TE 10型波的各个场分量为)()sin(z t j x e a x a j H βωππβ-=， 0=y H ， )()cos(z t j z e ax a j H βωππβ-= 0=x E ， )(0)s i n (z t j y e a x a jE βωππωμ--=， 0=z E ， ⑷ 其中：ω为电磁波的角频率，f πω2=，f 是微波频率；a 为波导截面宽边的长度；β为微波沿传输方向的相位常数β=2π/λg ；λg 为波导波长，2)2(1a g λλλ-= 图2和式⑷均表明，TE 10波具有如下特点：①存在一个临界波长λ＝2α，只有波长λ<λC 的电磁波才能在波导管中传播。

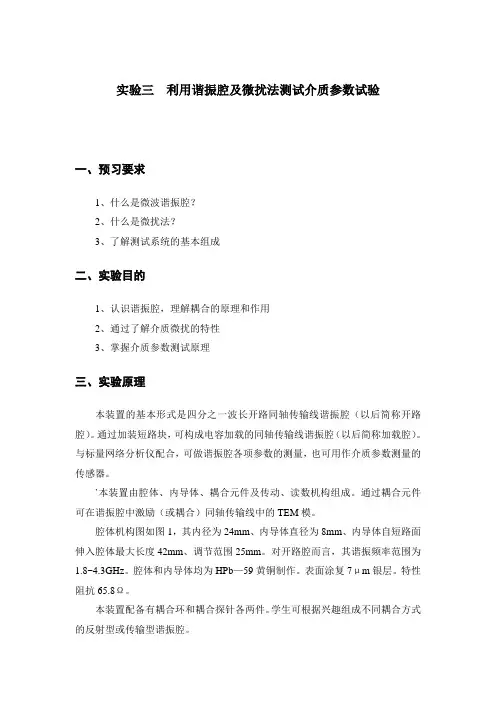

实验三利用谐振腔及微扰法测试介质参数试验一、预习要求1、什么是微波谐振腔？2、什么是微扰法？3、了解测试系统的基本组成二、实验目的1、认识谐振腔，理解耦合的原理和作用2、通过了解介质微扰的特性3、掌握介质参数测试原理三、实验原理本装置的基本形式是四分之一波长开路同轴传输线谐振腔（以后简称开路腔）。

通过加装短路块，可构成电容加载的同轴传输线谐振腔（以后简称加载腔）。

与标量网络分析仪配合，可做谐振腔各项参数的测量，也可用作介质参数测量的传感器。

`本装置由腔体、内导体、耦合元件及传动、读数机构组成。

通过耦合元件可在谐振腔中激励（或耦合）同轴传输线中的TEM模。

腔体机构图如图1，其内径为24mm、内导体直径为8mm、内导体自短路面伸入腔体最大长度42mm、调节范围25mm。

对开路腔而言，其谐振频率范围为1.8~4.3GHz。

腔体和内导体均为HPb—59黄铜制作。

表面涂复7μm银层。

特性阻抗65.8Ω。

本装置配备有耦合环和耦合探针各两件。

学生可根据兴趣组成不同耦合方式的反射型或传输型谐振腔。

通过螺旋测微器，可精确调节和显示内导体的位置，并可将其固定。

在开路腔、内导体开路端内外导体间，装入小尺寸的介质样品环。

读出加入样品前后，谐振频率和有载品质因数的变化。

根据微扰原理，可计算样品的介电常数实部ε'和损耗角正切tanδ。

端盖图1谐振腔结构示意图四、实验内容与步骤1、谐振腔的激励与耦合；谐振腔由其耦合方式不同可以分为反射型和传输型两种类型，分别介绍如下：1.1．反射型谐振腔：将耦合环和耦合探针插入谐振腔任一耦合孔中，将其与标量网络分析仪的定向器件（驻波比桥或定向耦合器）测试端相连。

扫描范围设定为1.8~4.3GHz，调节耦合环的插入深度、方向。

可在显示屏上观测到谐振腔反射的频率响应曲线（反射谐振曲线）。

继续调节耦合环的插入深度和方向，使在感兴趣的频率上接近匹配状态。

（反射损耗—dB数最大或驻波比最小）。

微波谐振腔的原理及设计微波谐振腔是一种用于产生或探测微波信号的装置，它是微波技术中非常重要的组成部分。

本文将从原理和设计两个方面介绍微波谐振腔。

一、原理微波谐振腔的原理基于谐振现象，即当微波信号的频率与腔体的固有频率相等时，能量在腔体内部得到最大的传输和储存。

谐振腔通常采用金属腔体，其内部光滑的金属壁面能够反射微波信号，使其在腔内来回传播，形成驻波。

当微波信号的波长等于腔体的长度的整数倍时，驻波达到最大值，这就是谐振现象。

微波谐振腔的固有频率取决于腔体的几何形状和尺寸，通常用谐振模式的编号来表示。

常见的谐振模式包括长方形腔、圆柱腔和球形腔等。

不同的谐振模式有不同的场分布和能量分布特性，可以根据具体需求选择合适的谐振模式。

二、设计微波谐振腔的设计是为了满足特定的工作频率和谐振模式。

设计时需要考虑以下几个因素：1. 腔体的几何形状和尺寸：腔体的形状和尺寸直接影响谐振腔的固有频率和谐振模式。

设计时需要根据工作频率和谐振模式选择合适的腔体形状和尺寸。

2. 材料的选择：腔体通常采用导电材料制作，如铜、铝等。

导电材料能够有效地反射微波信号，提高能量的传输效率。

3. 耦合装置：为了将微波信号引入或从腔体中提取出来，需要设计合适的耦合装置。

常用的耦合装置包括波导耦合和同轴耦合等。

4. 电磁屏蔽和泄漏控制：微波谐振腔中的微波信号很强，容易对周围环境产生干扰。

因此，设计时需要考虑电磁屏蔽和泄漏控制，以减小对周围设备和系统的干扰。

5. 调谐和调制：为了满足不同应用需求，有时需要对微波谐振腔进行调谐和调制。

常用的调谐和调制方法包括机械调谐、电子调谐和压控调制等。

微波谐振腔的设计需要综合考虑上述因素，以实现对微波信号的高效产生和探测。

设计合理的微波谐振腔可以提高微波系统的性能和稳定性，广泛应用于通信、雷达、卫星导航等领域。

总结起来，微波谐振腔是一种基于谐振现象的装置，通过选择合适的谐振模式和设计合理的腔体结构，可以实现对微波信号的高效产生和探测。

毕业论文二0一一年六月微波谐振腔特性参数的计算和仿真专业班级：通信工程3班姓名：指导教师：摘要微波谐振腔其内部的电磁场分布在空间三个坐标方向上都将受到限制,均成驻波分布.微波谐振腔在微波电路中起着与低频LC振荡回路相同的作用,是一种具有储能和选频特性的谐振器件.这次主要研究矩形谐振腔和圆柱体谐振腔的特性参数的计算和仿真.计算时用VC++中的MFC编写一个小界面计算工具，当输入变量参数时，类似计算器形式直接输出计算结果，仿真所用软件为HFSS，对矩形谐振腔和圆柱谐振腔进行仿真，输入变量得出仿真结果并与上述结算结果进行比较。

本文首先介绍了微波谐振腔的发展及前景和理论基础知识和MFC,Hfss等软件.然后分别进行了:1.对金属谐振腔中特性参数的特性及计算方式进行深入探讨，学习其基本特性与基本分析方法。

2.矩形谐振腔和圆柱谐振腔特性参数的计算在小界面计算方式方式下表示，并举例输入变量得出计算结果。

3.用Hfss微波技术仿真软件对矩形谐振腔和圆柱谐振腔仿真,与之前的结果进行比较。

4.在小界面计算工具在输入不同尺寸，内部填充不同材料，以及用铜，铁，铝等材料作为谐振腔表面材料等多种情况下计算，得出不同结果，并用仿真软件对矩形及圆柱谐振腔仿真，两组数据比较并得出结果。

本文主要研究金属谐振腔中矩形谐振腔及圆柱谐振腔特性参数的特性及计算方法，对其特性参数的特点，计算方式进行深入研究，然后运用编程软件对其编程，得到一个便捷的计算工具，并对矩形及圆柱谐振腔仿真，计算结果与仿真结果比较来判别计算工具的实用性与便捷性。

关键词：金属谐振腔，特性参数，MFC，小界面，Hfss，仿真AbstractMicrowave resonant cavity of internal electromagnetic field distribution in space three coordinate direction will be limited, all into standing wave distribution. Microwave resonator in microwave circuits plays and low frequency oscillation loop of the same role LC, is one kind has the energy storage and choose the resonance frequency characteristics of the device. The main research rectangular resonant cavity and cylinder of resonance cavity characteristic parameters of the calculation and simulation calculation with vc + +. When the MFC write a small interface calculation tool, when the input variable parameter, similar calculator form output calculation result directly, and the simulation software for HFSS, used for rectangular resonant cavity and cylindrical a rectangular resonant cavity simulation, the input variables that the simulation results and the results were compared with the settlement. This paper first introduces the development of microwave resonator and prospects and theoretical knowledge and MFC, Hfss and software. And then, the:1. To metal in a resonant cavity characteristic parameters of the characteristics and calculation way further discusses the basic characteristics and learning basic analysis method.2. Rectangular resonant cavity and cylindrical resonator parameters calculation in small interface calculated method, and an example is said that the calculation results input variables.3. With Hfss microwave technology simulation software of the rectangular resonant cavity and cylindrical resonant cavity, and the results of the simulation before the comparison.4. In a small interface computing tools in different size, internal filling input, and different material with copper, iron, aluminum and other materials as a resonant cavity surface material, etc cases calculated, different results, and the simulation software of the rectangular cylinder and resonant cavity simulation, two sets of data and compared to obtain the result.This paper makes a study of the metal in a resonant cavity rectangular resonant cavity and cylindrical resonator characteristic parameters of the characteristics and calculation method, and the characteristic parameters of the method for calculating the characteristics, further research and study, and then use of its programming software programming, get a convenient calculation tool, and in rectangular cylinder and resonant cavity simulation, the results and simulation results is discrimination computing tools of practicality and convenience.Keywords:metal resonator, characteristic parameters, MFC, small interface, Hfss,目录第1章绪论 (1)1.1研究背景及概况 (1)1.2谐振腔的发展和应用 (2)1.3本文主要的工作 (3)第2章微波谐振腔的基本理论 (4)2.1 引言 (4)2.2 谐振频率f0的概念与计算方法 (5)2.3 品质因数Q的概念与计算方法 (7)第3章：金属波导型谐振腔 (10)3.1 矩形谐振腔 (10)3.1.1 矩形谐振腔谐振频率f0的计算方法 (13)3.1.2 矩形谐振腔品质因数Q的计算方法 (13)3.2 圆柱谐振腔 (15)第3章微波谐振腔特性参数的计算 (18)4.1 关于MFC (18)4.2 运用MFC进行编写的具体步骤 (18)4.2.1 对矩形腔编程 (19)4.2.2 对圆柱腔编程 (20)4.3 具体数据代入计算 (21)第5章微波谐振腔的仿真 (23)5.1 电磁仿真软件ANSOFT HFSS (23)5.2谐振腔的的仿真步骤 (24)5.2.1 矩形谐振腔的的仿真步骤 (24)5.2.2 圆柱谐振腔的的仿真步骤 (26)5.3 对实验结果进行分析 (27)第6章：总结 (31)参考文献 (32)致谢 (33)微波谐振腔特性参数的计算和仿真第1章绪论1.1研究背景及概况目前，随着移动通信，卫星通信的迅速发展，和通讯设备的进一步向多功能,便携化，全数字化和高集成化方向发展，极大地推动了电子元器件的小型化，片式化和低成本化，以及其间组合化，功能集成化的发展进程。

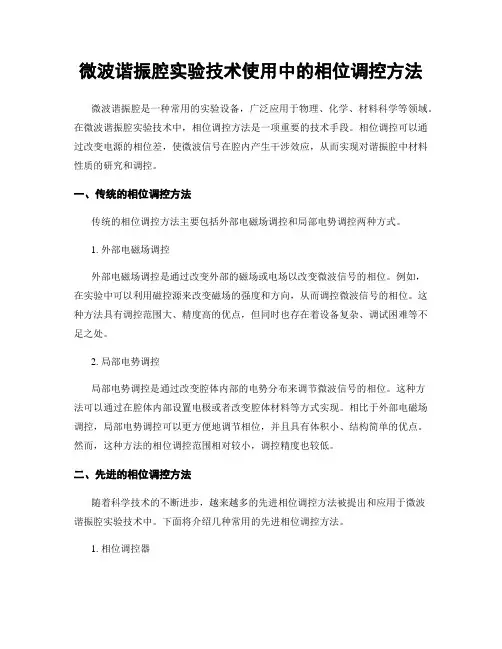

微波谐振腔实验技术使用中的相位调控方法微波谐振腔是一种常用的实验设备，广泛应用于物理、化学、材料科学等领域。

在微波谐振腔实验技术中，相位调控方法是一项重要的技术手段。

相位调控可以通过改变电源的相位差，使微波信号在腔内产生干涉效应，从而实现对谐振腔中材料性质的研究和调控。

一、传统的相位调控方法传统的相位调控方法主要包括外部电磁场调控和局部电势调控两种方式。

1. 外部电磁场调控外部电磁场调控是通过改变外部的磁场或电场以改变微波信号的相位。

例如，在实验中可以利用磁控源来改变磁场的强度和方向，从而调控微波信号的相位。

这种方法具有调控范围大、精度高的优点，但同时也存在着设备复杂、调试困难等不足之处。

2. 局部电势调控局部电势调控是通过改变腔体内部的电势分布来调节微波信号的相位。

这种方法可以通过在腔体内部设置电极或者改变腔体材料等方式实现。

相比于外部电磁场调控，局部电势调控可以更方便地调节相位，并且具有体积小、结构简单的优点。

然而，这种方法的相位调控范围相对较小，调控精度也较低。

二、先进的相位调控方法随着科学技术的不断进步，越来越多的先进相位调控方法被提出和应用于微波谐振腔实验技术中。

下面将介绍几种常用的先进相位调控方法。

1. 相位调控器相位调控器是一种采用微电子技术制造的设备，可以精确地调节微波信号的相位和幅度。

相位调控器通常由可变电容器、可变电感器、可变电阻器等组成，通过改变这些元件的参数来实现对相位的调节，具有调节范围广、精度高的特点。

相位调控器是目前应用最广泛的相位调控方法之一。

2. 动态调控动态调控是一种基于信号处理技术的相位调控方法。

这种方法通过预先设定一组相位曲线，并利用实时信号处理技术将这些相位曲线与微波信号相结合，从而实现对相位的实时调节。

动态调控方法具有调控速度快、动态范围大的特点，并且对设备的要求较低，因此在实验中得到了广泛的应用。

3. 混频调控混频调控是一种利用混频技术实现相位调控的方法。

用谐振腔微扰法测量微波介质特性微波技术中广泛使用各种微波材料，其中包括电介质和铁氧体材料。

微波介质材料的介电特性的测量，对于研究材料的微波特性和制作微波器件，获得材料的结构信息以促进新材料的研制，以及促进现代尖端技术(吸收材料和微波遥感)等都有重要意义。

本实验是采用反射式矩形谐振腔用微扰法来测量微波介质特性的。

反射式谐振腔是把一段标准矩形波导管的一端加上带有耦合孔的金属板，另一端加上封闭的金属板，构成谐振腔，它具有储能、选频等特性。

而微扰法则是通过分析腔体的微小变形对谐振频率的影响，来测量谐振腔的一些主要参数的，它不仅对加深谐振腔的理解有帮助，而且在谐振腔的设计和调试中也有实际的应用。

2.1 实验目的1．了解谐振腔的基本知识。

2．学习用谐振腔法测量介质特性的原理和方法实验原理：一、谐振腔的基本知识谐振腔是在微波频率下工作的谐振元件，它是一个任意形状的导电壁（或导磁壁）包围的，并能在其中形成电磁振荡的介质区域，它具有储存电磁能及选择一定频率信号的特性。

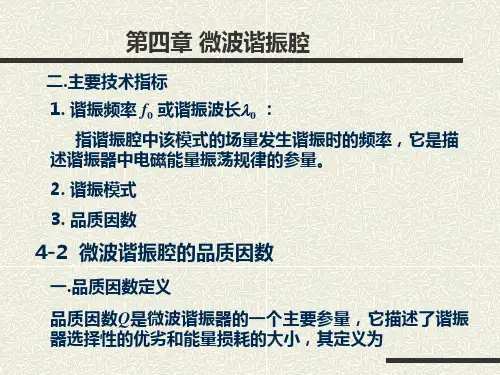

1、谐振腔的基本参数谐振腔通常采用谐振频率f0 (或谐振波长?0)、品质因数Q0及等效电导G0作为它的基本参数。

（1）谐振频率f0 (或谐振波长?0)谐振频率描述电磁能量在谐振腔中的运动规律。

它是指在谐振腔中激起的电磁振荡的工作频率（或工作波长）。

比较普遍的求解谐振频率的方法是“场分析的方法”，它从求解谐振腔的电磁场边值问题入手，导出谐振频率或波长。

从电磁场理论可知，在自由空间中，电磁场满足的波动方程及边界条件为2?E?kE?0 n?E?0 22?H?kH?0 n?H?0 1 222式中,k2??2k0??2?k0??2，μ、ε为谐振腔中介质参数,n 是由腔壁导体无耗?指向外的法向单位矢量,k是与谐振腔的几何形状、尺寸及波型有关的数值。

在谐振腔内满足式1的电磁场对应于一系列的确定的kn 值(称为本征值)。

即kn??n0 2或f0n?kn2? 3求出了本征值kn后,谐振腔的谐振频率f0n即可由式3求出。

HFSS谐振腔体实例分析HFSS(高频结构仿真软件)是一种用于高频电磁场的模拟和分析的软件。

在HFSS中，可以使用该软件来模拟和分析谐振腔体。

谐振腔体是一种用于储存微波能量并产生谐振现象的设备。

本文将介绍如何使用HFSS对谐振腔体进行分析。

首先，我们需要创建一个空的立方体，其尺寸根据实际需求确定。

然后，在立方体内部选择一个位置，添加一个约束面。

约束面可以是金属板、气体或者介电体等材料。

在我们的例子中，我们将使用一个金属板作为约束面。

接下来，我们需要定义约束面的物理特性。

这包括面的材料类型、导电性等参数。

在HFSS中，可以选择不同类型的约束面材料，如铜、铝等。

根据应用需求，我们可以选择适当的材料类型。

然后，我们需要定义谐振腔体的几何参数。

这包括谐振腔体的长度、宽度和高度等。

几何参数的选择对谐振腔体的性能有重要影响，因此需要根据具体需求进行优化。

接下来，我们需要定义谐振腔体的边界条件。

边界条件是一个非常重要的因素，它决定了电磁场在谐振腔体内部的传播方式。

在HFSS中，可以选择不同类型的边界条件，如理想导电壁、理想电介质等。

然后，我们需要定义谐振腔体的激励方式。

激励方式可以是通过导线、天线或者端口等。

在HFSS中，可以选择不同类型的激励方式，如电流激励、电压激励等。

根据实际需求，我们可以选择适当的激励方式。

最后，我们需要进行仿真和分析。

在HFSS中，可以进行多种分析，如频率域分析、时域分析等。

在我们的例子中，我们将进行频率域分析。

通过分析结果，我们可以得到谐振腔体的谐振频率、谐振模式等信息。

综上所述，使用HFSS对谐振腔体进行分析可以帮助我们了解谐振腔体的电磁场分布、谐振特性等。

这对于设计和优化谐振腔体非常有帮助。

在实际应用中，我们可以根据分析结果进行优化，以满足特定的需求。

v型谐振腔模拟计算
V型谐振腔是一种常见的微波器件，常用于微波通信和雷达系
统中。

它通常由两个共面的金属板构成，形成一个V形的空腔。

V
型谐振腔具有谐振频率可调的特点，可以用于滤波器、频率选择器
等应用。

要进行V型谐振腔的模拟计算，首先需要考虑腔体的几何结构，包括V型腔的角度、长度、宽度等参数。

然后需要考虑材料的介电
常数和磁导率等电磁参数。

接下来可以使用电磁场模拟软件，如
CST Microwave Studio、Ansoft HFSS等，进行三维电磁场的模拟
计算。

在模拟计算中，可以通过设置适当的边界条件和激励条件，计
算出V型谐振腔的谐振频率、模式分布、场分布等参数。

通过调整
腔体的几何结构和材料参数，可以优化谐振腔的性能，满足特定的
应用需求。

另外，也可以通过理论分析，如利用谐振腔的谐振条件和模式
分布理论，进行一定程度的计算和预测。

这种方法可以用于快速评
估设计方案的可行性，为后续的模拟计算提供参考。

总之，V型谐振腔的模拟计算涉及到几何结构、材料参数、边
界条件等多个方面，需要综合运用电磁场模拟软件和理论分析方法，以得到全面准确的模拟结果。

微波谐振腔中场强计算公式摘要：一、引言二、微波谐振腔简介1.定义与作用2.类型及应用三、场强计算公式1.微波谐振腔中场强计算基本原理2.常见微波谐振腔中场强计算公式四、公式推导与解析1.矩形谐振腔中场强计算公式推导与解析2.圆柱形谐振腔中场强计算公式推导与解析五、结论正文：一、引言微波技术在我国的通信、雷达、遥感等领域有着广泛的应用。

微波谐振腔作为微波系统中的重要组成部分，对微波信号的传输、放大、衰减等起着关键作用。

为了更好地理解和设计微波谐振腔，掌握场强计算公式是十分必要的。

本文将详细介绍微波谐振腔中场强计算公式的相关知识。

二、微波谐振腔简介1.定义与作用微波谐振腔是一种具有特定电磁特性的人工结构，能够在腔内产生并增强微波电磁场。

它可以对微波信号进行存储、振荡、放大、衰减等处理，从而实现微波信号的传输、分配和控制等功能。

2.类型及应用微波谐振腔根据其结构和工作原理可分为矩形谐振腔、圆柱形谐振腔、同轴谐振腔等。

这些谐振腔在通信、雷达、遥感等领域有着广泛的应用。

三、场强计算公式1.微波谐振腔中场强计算基本原理微波谐振腔中场强计算是基于麦克斯韦方程组和边界条件进行的。

首先需要求解微波电磁场在腔内的分布，然后根据边界条件求解腔内场强。

2.常见微波谐振腔中场强计算公式针对不同类型的微波谐振腔，其场强计算公式也有所不同。

以下将分别介绍矩形谐振腔和圆柱形谐振腔的场强计算公式。

四、公式推导与解析1.矩形谐振腔中场强计算公式推导与解析矩形谐振腔中场强计算公式为：E = (4*pi*f*Q*L*E_0) / (c*sqrt(2*A*L))其中，E 为腔内电场强度，f 为微波频率，Q 为品质因子，L 为谐振腔长度，E_0 为输入电场强度，c 为光速，A 为矩形谐振腔的面积。

2.圆柱形谐振腔中场强计算公式推导与解析圆柱形谐振腔中场强计算公式为：E = (2*pi*f*Q*L*E_0) / (c*sqrt(2*A*L*R))其中，E 为腔内电场强度，f 为微波频率，Q 为品质因子，L 为谐振腔长度，E_0 为输入电场强度，c 为光速，A 为圆柱形谐振腔的底面积，R 为圆柱形谐振腔的高度。

微波谐振腔中场强计算公式【实用版】目录1.微波谐振腔的概念及特点2.微波谐振腔中场强的定义3.微波谐振腔中场强计算公式的推导4.微波谐振腔中场强计算公式的应用实例5.总结正文一、微波谐振腔的概念及特点微波谐振腔是一种用于产生和调节微波信号的电磁器件，主要应用于雷达、通信、导航等领域。

微波谐振腔具有以下特点：1.谐振腔内的电磁场分布呈周期性变化；2.谐振腔内的电磁场能量可以长时间储存；3.谐振腔对特定频率的微波信号具有强烈的选择性。

二、微波谐振腔中场强的定义微波谐振腔中场强是指在谐振腔内部某一点，电场强度和磁场强度的矢量和。

场强是衡量电磁场强度的重要物理量，对于微波谐振腔的设计和性能分析具有重要意义。

三、微波谐振腔中场强计算公式的推导微波谐振腔中场强计算公式的推导过程较为复杂，涉及到麦克斯韦方程组的求解。

在此，我们简要介绍一种常用的计算方法——有限元法。

有限元法是一种数值分析方法，可以将复杂的电磁场问题转化为求解一组线性方程组。

通过对谐振腔进行网格划分，可以得到一组离散的场强数据，从而实现对场强的精确计算。

四、微波谐振腔中场强计算公式的应用实例假设我们有一个长方体的微波谐振腔，长、宽、高分别为 a、b、c，现在需要计算该谐振腔中场强的大小。

根据有限元法，我们可以按照以下步骤进行计算：1.对谐振腔进行网格划分；2.设定边界条件，例如：谐振腔底部为全反射边界，顶部为全透射边界；3.求解麦克斯韦方程组，得到离散的场强数据；4.对离散的场强数据进行平均，得到中场强的大小。

五、总结微波谐振腔中场强计算公式对于微波谐振腔的设计和性能分析具有重要意义。

第1页共1页。

基于微波非热效应的谐振腔仿真设计张玉玲【摘要】提出并设计了一种利用微波非热效应来实现灭菌的谐振腔，谐振频率为2．45GHz。

该设计是基于重入式谐振腔理论．微波能量从谐振腔的一端通过N 型连接器采用磁耦合的形式馈入，采用三维电磁仿真软件进行仿真优化与分析，并得出电磁场结构分布图，仿真结果表明：当输入功率为200W时，液体与微波互作用区域的电场强度可达106V/m以上，根据电穿孔机理，此时细菌的细胞膜将被瞬时击穿，细胞变质从而实现液体的快速灭菌。

%A microwave coaxial cavity resonator based on the non-thermal effect of microwave sterilization is proposed and designed. The resonant frequency of resonator is 2.45 GHz and the design is derived from reentrant cavity theory. The microwave power is input through N-type connector with magnetic coupling from one end of the resonator. The resonator is simulated and analyzed by the software CST. The results of simulation indicate that when the input power reaches 200 W, the amplitude of E-field in the area of liquid can attain 106 V/m. According to the electroporation theory, the membrane of bacteria could be breakdown at this high electrical which could lead to the death of bacteria【期刊名称】《电子设计工程》【年(卷),期】2012(020)021【总页数】3页(P31-33)【关键词】重入式谐振腔;磁耦合;非热效应;电穿孔【作者】张玉玲【作者单位】电子科技大学物理电子学院,四川成都610054【正文语种】中文【中图分类】TN99微波是指频率为300 MHz～300 GHz，波长在1 mm～1 m范围内的电磁波。
