微波技术圆柱谐振腔

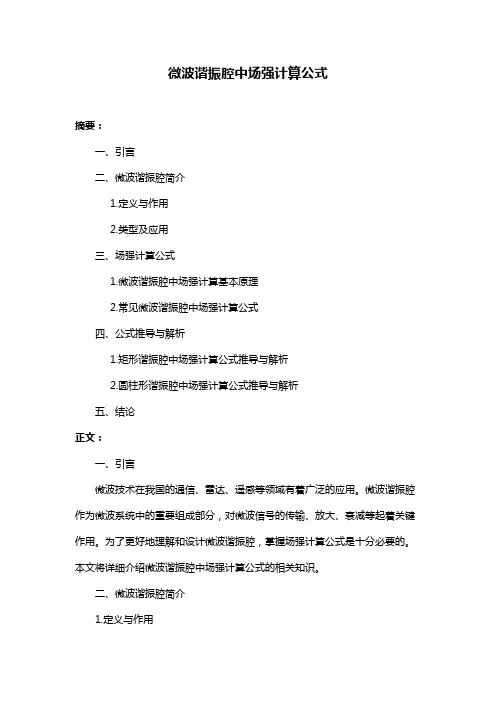

微波谐振腔中场强计算公式摘要：一、引言二、微波谐振腔简介1.定义与作用2.类型及应用三、场强计算公式1.微波谐振腔中场强计算基本原理2.常见微波谐振腔中场强计算公式四、公式推导与解析1.矩形谐振腔中场强计算公式推导与解析2.圆柱形谐振腔中场强计算公式推导与解析五、结论正文：一、引言微波技术在我国的通信、雷达、遥感等领域有着广泛的应用。

微波谐振腔作为微波系统中的重要组成部分，对微波信号的传输、放大、衰减等起着关键作用。

为了更好地理解和设计微波谐振腔，掌握场强计算公式是十分必要的。

本文将详细介绍微波谐振腔中场强计算公式的相关知识。

二、微波谐振腔简介1.定义与作用微波谐振腔是一种具有特定电磁特性的人工结构，能够在腔内产生并增强微波电磁场。

它可以对微波信号进行存储、振荡、放大、衰减等处理，从而实现微波信号的传输、分配和控制等功能。

2.类型及应用微波谐振腔根据其结构和工作原理可分为矩形谐振腔、圆柱形谐振腔、同轴谐振腔等。

这些谐振腔在通信、雷达、遥感等领域有着广泛的应用。

三、场强计算公式1.微波谐振腔中场强计算基本原理微波谐振腔中场强计算是基于麦克斯韦方程组和边界条件进行的。

首先需要求解微波电磁场在腔内的分布，然后根据边界条件求解腔内场强。

2.常见微波谐振腔中场强计算公式针对不同类型的微波谐振腔，其场强计算公式也有所不同。

以下将分别介绍矩形谐振腔和圆柱形谐振腔的场强计算公式。

四、公式推导与解析1.矩形谐振腔中场强计算公式推导与解析矩形谐振腔中场强计算公式为：E = (4*pi*f*Q*L*E_0) / (c*sqrt(2*A*L))其中，E 为腔内电场强度，f 为微波频率，Q 为品质因子，L 为谐振腔长度，E_0 为输入电场强度，c 为光速，A 为矩形谐振腔的面积。

2.圆柱形谐振腔中场强计算公式推导与解析圆柱形谐振腔中场强计算公式为：E = (2*pi*f*Q*L*E_0) / (c*sqrt(2*A*L*R))其中，E 为腔内电场强度，f 为微波频率，Q 为品质因子，L 为谐振腔长度，E_0 为输入电场强度，c 为光速，A 为圆柱形谐振腔的底面积，R 为圆柱形谐振腔的高度。

微波技术与天线哈尔滨工业大学（威海）微波谐振器一．引言在微波领域中，具有储能和选频特性的元件称为微波谐振器，它相当于低频电路中的LC振荡回路，它是一种用途广泛的微波元件。

低频LC振荡回路是一个集中参数系统，随着频率的升高，LC回路出现一系列缺点，主要是，①损耗增加。

这是因为导体损耗、介质损耗及辐射损耗均随频率的升高而增大，从而导致品质因数降低，选频特性变差。

②尺寸变小。

LC回路的谐振频率，可见为了提高必须减少LC数值，回路尺寸相应地需要变小，这将导致回路储能减少，功率容量降低，寄生参量影响变大。

因为这些缺点，所以到分米波段也就不能再用集中参数的谐振回路了。

在分米波段，通常采用双线短截线作谐振回路。

当频率高于1GHz时，这种谐振元件也不能满意地工作了。

为此，在微波波段必须采用空腔谐振器作谐振回路。

实际上，我们可以把空腔谐振器（简称谐振腔）看成是低频LC回路随频率升高时的自然过渡。

图7-1-1表示由LC回路到谐振腔的过渡过程。

为了提高工作频率，就必须减小L 和C，因此就要增加电容器极板间的距离和减少电感线圈的匝数，直至减少到一根直导线。

然后数根导线并接，在极限情况下便得到封闭式的空腔谐振器。

二．微波谐振器的基本参量根据不同用途，微波谐振器的种类也是多种多样。

图7-2-1示出了微波谐振器的几种结构。

(a)为矩形腔，(b)为圆柱腔，(c)为球形腔，(d)为同轴腔，(e)为一端开路同轴腔，(f)为电容加载同轴腔，(g)为带状腔，(h)为微带腔。

在这些图中，省略了谐振器的输入和输出耦合装置，目的是使问题简化。

但在实际谐振器中，必须有输入和输出耦合装置。

微波谐振器的主要参量是谐振波长（谐振频率或、固有品质因数Q0及等效电导G0。

图7-2-1 几种微波谐振器的几何形状1、谐振波长与低频时不同，微波谐振器可以在一系列频率下产生电磁振荡。

电磁振荡的频率称为谐振频率或固有频率，记以。

对应的为谐振波长。

是微波腔体的重要参量之一，它表征微波谐振器的振荡规律，即表示在腔体内产生振荡的条件。

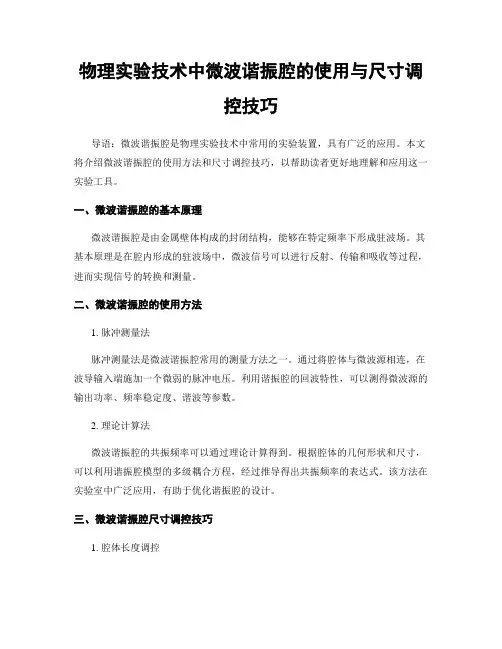

物理实验技术中微波谐振腔的使用与尺寸调控技巧导语：微波谐振腔是物理实验技术中常用的实验装置，具有广泛的应用。

本文将介绍微波谐振腔的使用方法和尺寸调控技巧，以帮助读者更好地理解和应用这一实验工具。

一、微波谐振腔的基本原理微波谐振腔是由金属壁体构成的封闭结构，能够在特定频率下形成驻波场。

其基本原理是在腔内形成的驻波场中，微波信号可以进行反射、传输和吸收等过程，进而实现信号的转换和测量。

二、微波谐振腔的使用方法1. 脉冲测量法脉冲测量法是微波谐振腔常用的测量方法之一。

通过将腔体与微波源相连，在波导输入端施加一个微弱的脉冲电压。

利用谐振腔的回波特性，可以测得微波源的输出功率、频率稳定度、谐波等参数。

2. 理论计算法微波谐振腔的共振频率可以通过理论计算得到。

根据腔体的几何形状和尺寸，可以利用谐振腔模型的多级耦合方程，经过推导得出共振频率的表达式。

该方法在实验室中广泛应用，有助于优化谐振腔的设计。

三、微波谐振腔尺寸调控技巧1. 腔体长度调控腔体的长度是微波谐振腔的一个关键参数。

通过调节腔体的长度，可以实现对谐振腔频率的调控。

一般情况下，缩短腔体长度会导致谐振频率升高，而延长腔体长度则会导致谐振频率降低。

2. 腔体宽度与高度调控除了长度，腔体的宽度和高度也可以对谐振腔的频率产生影响。

增加腔体的宽度和高度，会导致谐振频率降低；减小腔体的宽度和高度，会导致谐振频率升高。

3. 金属壁体材料选择微波谐振腔的金属壁体一般采用电导率较高的金属材料，如铜、铝等。

这是因为高电导率的金属材料可以降低电阻损耗，提高谐振腔的品质因数 Q 值。

四、微波谐振腔的应用领域1. 高频电子学微波谐振腔在高频电子学领域中应用广泛。

例如，在射频通信系统中，微波谐振腔可用于信号调制、解调、合并和分离等功能。

2. 量子计量学由于微波谐振腔能够提供高速、高灵敏度的信号转换和测量功能，因此在量子计量学中也得到了广泛应用。

例如，在研究微观粒子的测量与操控过程中，微波谐振腔可以用于实现粒子的精确测量和受控操控。

微波谐振腔的原理及设计微波谐振腔是一种用于产生或探测微波信号的装置，它是微波技术中非常重要的组成部分。

本文将从原理和设计两个方面介绍微波谐振腔。

一、原理微波谐振腔的原理基于谐振现象，即当微波信号的频率与腔体的固有频率相等时，能量在腔体内部得到最大的传输和储存。

谐振腔通常采用金属腔体，其内部光滑的金属壁面能够反射微波信号，使其在腔内来回传播，形成驻波。

当微波信号的波长等于腔体的长度的整数倍时，驻波达到最大值，这就是谐振现象。

微波谐振腔的固有频率取决于腔体的几何形状和尺寸，通常用谐振模式的编号来表示。

常见的谐振模式包括长方形腔、圆柱腔和球形腔等。

不同的谐振模式有不同的场分布和能量分布特性，可以根据具体需求选择合适的谐振模式。

二、设计微波谐振腔的设计是为了满足特定的工作频率和谐振模式。

设计时需要考虑以下几个因素：1. 腔体的几何形状和尺寸：腔体的形状和尺寸直接影响谐振腔的固有频率和谐振模式。

设计时需要根据工作频率和谐振模式选择合适的腔体形状和尺寸。

2. 材料的选择：腔体通常采用导电材料制作，如铜、铝等。

导电材料能够有效地反射微波信号，提高能量的传输效率。

3. 耦合装置：为了将微波信号引入或从腔体中提取出来，需要设计合适的耦合装置。

常用的耦合装置包括波导耦合和同轴耦合等。

4. 电磁屏蔽和泄漏控制：微波谐振腔中的微波信号很强，容易对周围环境产生干扰。

因此，设计时需要考虑电磁屏蔽和泄漏控制，以减小对周围设备和系统的干扰。

5. 调谐和调制：为了满足不同应用需求，有时需要对微波谐振腔进行调谐和调制。

常用的调谐和调制方法包括机械调谐、电子调谐和压控调制等。

微波谐振腔的设计需要综合考虑上述因素，以实现对微波信号的高效产生和探测。

设计合理的微波谐振腔可以提高微波系统的性能和稳定性，广泛应用于通信、雷达、卫星导航等领域。

总结起来，微波谐振腔是一种基于谐振现象的装置，通过选择合适的谐振模式和设计合理的腔体结构，可以实现对微波信号的高效产生和探测。

谐振腔原理谐振腔是一种能够在内部产生谐振现象的空间结构，是微波器件中常见的一种重要元件。

它可以用来限制电磁波的传播范围，增强电磁波的能量，从而起到放大、选择和稳定电磁波的作用。

谐振腔广泛应用于微波通信、雷达、天线、微波加热、光子学等领域，对于研究电磁波的特性和应用具有重要意义。

首先，谐振腔的基本结构是由金属壁构成的封闭空腔。

其内部有一定的几何形状，如矩形、圆形、椭圆形等。

当电磁波进入谐振腔后，会在内部来回反射，并且与谐振腔的几何尺寸相适应，从而在腔内形成驻波场。

这种驻波场会使电磁波在谐振腔内得到增强，形成共振现象。

这就是谐振腔的基本工作原理。

其次，谐振腔的共振频率与其几何尺寸有密切的关系。

对于矩形谐振腔来说，其共振频率与腔长、腔宽、腔高等参数有关。

当电磁波的频率与谐振腔的共振频率相匹配时，谐振腔内的电磁波将得到增强，从而起到放大的作用。

因此，通过设计不同几何形状和尺寸的谐振腔，可以实现对不同频率的电磁波进行选择和放大，满足不同应用的需求。

此外，谐振腔还可以用来稳定电磁波的频率。

由于谐振腔的共振频率是固定的，当电磁波进入谐振腔后，只有在共振频率附近才能得到增强。

因此，谐振腔可以起到滤波的作用，稳定电磁波的频率，减小频率的波动，提高信号的稳定性和准确性。

最后，谐振腔在微波通信、雷达、天线等领域有着广泛的应用。

在微波通信系统中，谐振腔可以用来放大和选择特定频率的微波信号，提高通信质量和传输距离。

在雷达系统中，谐振腔可以用来接收和发射雷达信号，并对信号进行放大和稳定处理。

在天线系统中，谐振腔可以用来增强天线的辐射效率，提高信号的接收和发射性能。

综上所述，谐振腔作为一种重要的微波器件，具有放大、选择和稳定电磁波的作用，对于微波通信、雷达、天线等领域具有重要的应用价值。

通过对谐振腔的结构和工作原理的深入理解，可以更好地设计和应用谐振腔，推动微波技术的发展和应用。

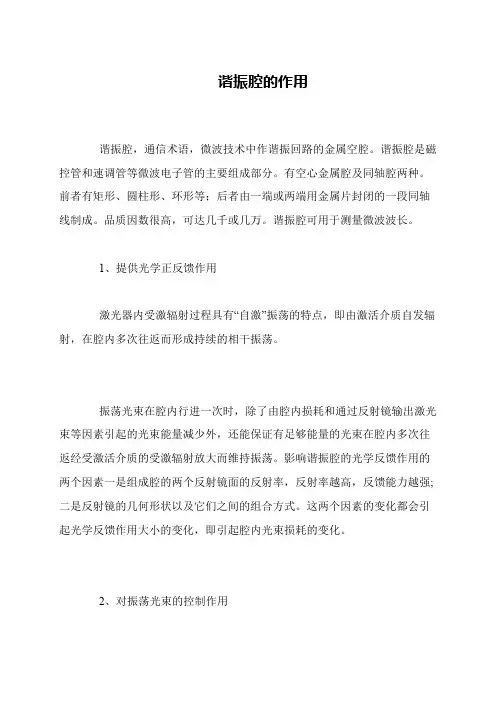

谐振腔的作用
谐振腔，通信术语，微波技术中作谐振回路的金属空腔。

谐振腔是磁控管和速调管等微波电子管的主要组成部分。

有空心金属腔及同轴腔两种。

前者有矩形、圆柱形、环形等；后者由一端或两端用金属片封闭的一段同轴线制成。

品质因数很高，可达几千或几万。

谐振腔可用于测量微波波长。

1、提供光学正反馈作用
激光器内受激辐射过程具有“自激”振荡的特点，即由激活介质自发辐射，在腔内多次往返而形成持续的相干振荡。

振荡光束在腔内行进一次时，除了由腔内损耗和通过反射镜输出激光束等因素引起的光束能量减少外，还能保证有足够能量的光束在腔内多次往返经受激活介质的受激辐射放大而维持振荡。

影响谐振腔的光学反馈作用的两个因素一是组成腔的两个反射镜面的反射率，反射率越高，反馈能力越强;二是反射镜的几何形状以及它们之间的组合方式。

这两个因素的变化都会引起光学反馈作用大小的变化，即引起腔内光束损耗的变化。

2、对振荡光束的控制作用。

毕业论文二0一一年六月微波谐振腔特性参数的计算和仿真专业班级：通信工程3班姓名：指导教师：摘要微波谐振腔其内部的电磁场分布在空间三个坐标方向上都将受到限制,均成驻波分布.微波谐振腔在微波电路中起着与低频LC振荡回路相同的作用,是一种具有储能和选频特性的谐振器件.这次主要研究矩形谐振腔和圆柱体谐振腔的特性参数的计算和仿真.计算时用VC++中的MFC编写一个小界面计算工具，当输入变量参数时，类似计算器形式直接输出计算结果，仿真所用软件为HFSS，对矩形谐振腔和圆柱谐振腔进行仿真，输入变量得出仿真结果并与上述结算结果进行比较。

本文首先介绍了微波谐振腔的发展及前景和理论基础知识和MFC,Hfss等软件.然后分别进行了:1.对金属谐振腔中特性参数的特性及计算方式进行深入探讨，学习其基本特性与基本分析方法。

2.矩形谐振腔和圆柱谐振腔特性参数的计算在小界面计算方式方式下表示，并举例输入变量得出计算结果。

3.用Hfss微波技术仿真软件对矩形谐振腔和圆柱谐振腔仿真,与之前的结果进行比较。

4.在小界面计算工具在输入不同尺寸，内部填充不同材料，以及用铜，铁，铝等材料作为谐振腔表面材料等多种情况下计算，得出不同结果，并用仿真软件对矩形及圆柱谐振腔仿真，两组数据比较并得出结果。

本文主要研究金属谐振腔中矩形谐振腔及圆柱谐振腔特性参数的特性及计算方法，对其特性参数的特点，计算方式进行深入研究，然后运用编程软件对其编程，得到一个便捷的计算工具，并对矩形及圆柱谐振腔仿真，计算结果与仿真结果比较来判别计算工具的实用性与便捷性。

关键词：金属谐振腔，特性参数，MFC，小界面，Hfss，仿真AbstractMicrowave resonant cavity of internal electromagnetic field distribution in space three coordinate direction will be limited, all into standing wave distribution. Microwave resonator in microwave circuits plays and low frequency oscillation loop of the same role LC, is one kind has the energy storage and choose the resonance frequency characteristics of the device. The main research rectangular resonant cavity and cylinder of resonance cavity characteristic parameters of the calculation and simulation calculation with vc + +. When the MFC write a small interface calculation tool, when the input variable parameter, similar calculator form output calculation result directly, and the simulation software for HFSS, used for rectangular resonant cavity and cylindrical a rectangular resonant cavity simulation, the input variables that the simulation results and the results were compared with the settlement. This paper first introduces the development of microwave resonator and prospects and theoretical knowledge and MFC, Hfss and software. And then, the:1. To metal in a resonant cavity characteristic parameters of the characteristics and calculation way further discusses the basic characteristics and learning basic analysis method.2. Rectangular resonant cavity and cylindrical resonator parameters calculation in small interface calculated method, and an example is said that the calculation results input variables.3. With Hfss microwave technology simulation software of the rectangular resonant cavity and cylindrical resonant cavity, and the results of the simulation before the comparison.4. In a small interface computing tools in different size, internal filling input, and different material with copper, iron, aluminum and other materials as a resonant cavity surface material, etc cases calculated, different results, and the simulation software of the rectangular cylinder and resonant cavity simulation, two sets of data and compared to obtain the result.This paper makes a study of the metal in a resonant cavity rectangular resonant cavity and cylindrical resonator characteristic parameters of the characteristics and calculation method, and the characteristic parameters of the method for calculating the characteristics, further research and study, and then use of its programming software programming, get a convenient calculation tool, and in rectangular cylinder and resonant cavity simulation, the results and simulation results is discrimination computing tools of practicality and convenience.Keywords:metal resonator, characteristic parameters, MFC, small interface, Hfss,目录第1章绪论 (1)1.1研究背景及概况 (1)1.2谐振腔的发展和应用 (2)1.3本文主要的工作 (3)第2章微波谐振腔的基本理论 (4)2.1 引言 (4)2.2 谐振频率f0的概念与计算方法 (5)2.3 品质因数Q的概念与计算方法 (7)第3章：金属波导型谐振腔 (10)3.1 矩形谐振腔 (10)3.1.1 矩形谐振腔谐振频率f0的计算方法 (13)3.1.2 矩形谐振腔品质因数Q的计算方法 (13)3.2 圆柱谐振腔 (15)第3章微波谐振腔特性参数的计算 (18)4.1 关于MFC (18)4.2 运用MFC进行编写的具体步骤 (18)4.2.1 对矩形腔编程 (19)4.2.2 对圆柱腔编程 (20)4.3 具体数据代入计算 (21)第5章微波谐振腔的仿真 (23)5.1 电磁仿真软件ANSOFT HFSS (23)5.2谐振腔的的仿真步骤 (24)5.2.1 矩形谐振腔的的仿真步骤 (24)5.2.2 圆柱谐振腔的的仿真步骤 (26)5.3 对实验结果进行分析 (27)第6章：总结 (31)参考文献 (32)致谢 (33)微波谐振腔特性参数的计算和仿真第1章绪论1.1研究背景及概况目前，随着移动通信，卫星通信的迅速发展，和通讯设备的进一步向多功能,便携化，全数字化和高集成化方向发展，极大地推动了电子元器件的小型化，片式化和低成本化，以及其间组合化，功能集成化的发展进程。

圆柱重入式谐振腔的理论设计与实验1陈绳乾，王秩雄，黄建仁空军工程大学电讯工程学院，陕西西安 (710077)摘 要：设计了一种用于微波电真空二极管6D3D 整流的圆柱重入式谐振腔结构，利用微波工作室软件，通过计算机辅助设计，找到了最佳的谐振腔尺寸；制作加工了腔体和耦合装置，设计了一套利用双定向耦合器测量谐振频率的方案；实验测量了谐振腔的谐振频率，驻波比和品质因素，测得的谐振频率为2.46GHz ，驻波比为2.0，品质因素为 294，测得的频率与计算机模拟结果相当吻合。

关键词：谐振腔，微波整流，无线输电1 引言在微波输电中，一项关键的技术就是把微波或激光束的能量转变为直流电的整流器技术。

在大功率无线输电中，主要采用快回旋电子束波微波整流器，俄罗斯Торий微波公司的В.К.Росновский和 К.И.Сигорин设计的回旋波整流器输入微波频率2.45GHz ；当输入微波功率10kW 时的转换效率为60％～70％，最高达到83％；输出电压约15kV 。

小功率的微波整流器主要是采用半导体二极管，但是半导体二极管的输出电压一般为10－20V ,功率容量比较小，寿命也不长，而且在线路过载时容易导致雪崩击穿。

近年来，随着微波电子管技术的迅速发展，电子管的性能参数都有很大的改善，很多半导体器件都可以用电子管来代替，并具有更好的性能，利用电子管进行微波整流，功率容量比较大，寿命也长，且不会发生血崩击穿。

本文根据电子管6D3D 的结构和尺寸，设计了利用6D3D 进行微波整流的谐振腔。

2 建模仿真与腔体设计2.1 设计思路微波整流器分为电真空和半导体两类，半导体整流器主要是应用肖特基二极管，它需要一个由微波传输线构成的微波整流座，波导结构的微波整流座比较常见，现在可以做成微带或者贴片天线的形式，利用肖特基二极管进行整流整个波导结构整流装置比较大，而且肖特基二极管整流的功率容量比较小，要想功率容量大些的话就要将许多二极管并联起来，而这又容易导致整个系统的不稳定，只要有一个二极管损坏就可能导致所有二极管过载而全部损坏。

微波原理与技术
微波原理与技术是一门研究微波的传播、辐射和控制的学科，涉及到电磁场理论、波导理论、腔体理论等知识。

微波技术的应用广泛，包括通信、雷达、卫星导航、医疗诊断、无线电频率检测等领域。

微波是一种频率在300 MHz至300 GHz之间的电磁波。

与其他频率的电磁波相比，微波具有波长较短、穿透能力强、传输损耗小的特点，因此在信号传输和通信中被广泛应用。

微波技术中的一个重要概念是谐振腔。

谐振腔可以用来集中微波能量，从而增强微波的辐射或接收效果。

常见的谐振腔包括矩形波导腔、圆柱波导腔和螺旋腔等，它们具有不同的特性和适用范围。

微波技术还包括微波电路的设计与制造。

微波电路主要包括功分器、相移器、滤波器、放大器等器件，以及射频开关、微波传输线等组件。

为了提高微波电路的性能，常常采用微带线、脊线和微波衬底等技术来减小器件的尺寸，降低传输损耗。

此外，微波技术还涉及到微波天线的设计与制造。

微波天线是将电磁波转化为电能或从电能中产生电磁波的装置，直接影响到微波信号的辐射和接收效果。

微波天线的设计包括天线的形状、尺寸和辐射频率等参数的确定，以及天线阵列的配置和相控阵技术的应用。

综上所述，微波原理与技术是一门涉及微波的传播、辐射和控
制的学科，涵盖了电磁场理论、波导理论、腔体理论、微波电路设计与制造以及微波天线设计与制造等内容。

通过研究微波原理与技术，可以实现对微波信号的有效利用和控制，推动微波技术在各个领域的发展和应用。
