尚方sf783温控器说明书
1、下限偏差告警设置：按SET键选择显示“SLP”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数。
该参数表示告警点低于主控设定点的相差值。
2、上限偏差告警设置：按SET键选择显示“SHP”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数。
该参数表示告警点高于主控设定点的相差值。
3、比例范围设置：按SET键选择显示“P”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数。
“P”值越大，sf783尚方温控器的主控继电器输出的灵敏度越低，“P”值越小，sf783尚方温控器的主控继电器输出的灵敏度越高。
4、积分时间设置：按SET键选择显示“I”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数。
设定的积分时间越短，积分作用越强。
5、微分时间设置：按SET键选择显示“D”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数。
仪表设定的微分时间越长，则以微分作用进行的修正越强。
6、按SET键可设定或查看温度设定点，按一下SET键数码管字符开始闪动,表示仪表进入设定状态,按△键设定值增加，按▽键设定值减小，长按△键或▽键数据会快速变动，再一次按SET键仪表回到正常工作状态温度设定完毕。
7、C00即回差值，回差控制参数要慎重调整，仪表控制加热输出值到设定值，当温度下跌到设定值减回差值时又开始加热，再回差范围内输出(继电器)是不动作的，这样可减少继电器动作次数以利延长继电器寿命。
XBS-203温控说明书
温控器，是指根据工作环境的温度变化，在开关内部发生物理形变，从而产生某些特殊效应，产生导通或者断开动作的一系列自动控制元件，也叫温控开关、温度保护器、温度控制器，简称温控器。
或是通过温度保护器将温度传到温度控制器，温度控制器发出开关命令，从而控制设备的运行以达到理想的温度及节能效果。
其工作原理是通过温度传感器对环境温度自动进行采样、即时监控，当环境温度高于控制设定值时控制电路启动，可以设置控制回差。
如温度还在升，当升到设定的超限报警温度点时，启动超限报警功能。
当被控制的温度不能得到有效的控制时，为了防止设备的毁坏还可以通过跳闸的功能来停止设备继续运行。
主要应用于电力部门使用的各种高低压开关柜、干式变压器、箱式变电站及其他相关的温度使用领域。
接线方法：
仔细看温控器上的三个脚，它们都有用英文字母和数字两种方法来代替，分别是：H（6）、L（3）、C（4）。
H（6）接棕色线，是电源的火线；
L（3）接灰色线，是灯的火线；
C(4)接白色线，是压缩机的火线
控制方法：
控制方法一般分为两种；一种是由被冷却对象的温度变化来进行控制，多采用蒸气压力式温度控制器，另一种由被冷却对象的温差变化来进行控制，多采用电子式温度控制器。

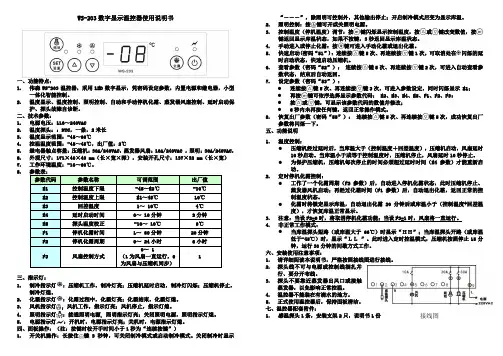

WS-203数字显示温控器使用说明书一、功能特点：1.伟森WS-203温控器，采用LED数字显示，凭密码设定参数，内置电源和继电器，小型一体化智能控制。
2.温度显示、温度控制、照明控制、自动和手动停机化霜、蒸发器风扇控制、延时启动保护、探头故障自诊断。
二、技术参数：1.电源电压：110～240VAC2.温度探头：：NTC，一条，2米长3.温度显示范围：-45～66℃4.控温温度范围：-45～45℃，出厂值：2℃5.继电器触点容量：压缩机：30A/240VAC，蒸发器风扇：10A/240VAC ，照明：30A/240VAC，6.外观尺寸：171×40×40 mm（长×宽×深），安装开孔尺寸：137×32 mm（长×宽）7.工作环境温度：-10～60℃。
8.参数表：参数代码参数名称可调范围出厂值E1 控制温度下限-45～E2℃-10℃E2 控制温度上限E1～45℃10℃E3 回差温度1～ 10℃4℃E4 延时启动时间0～ 10分钟2分钟E5 探头温度校正-10～ 10℃0℃F1 停机化霜时间1～ 60分钟20分钟F2 停机化霜周期0～ 24小时6小时F3 风扇控制方式0～ 1（1为风扇一直运行，0为风扇与压缩机同步）1三、指示灯：1.制冷指示灯：压缩机工作，制冷灯亮；压缩机延时启动，制冷灯闪烁；压缩机停止，制冷灯熄。
2.化霜指示灯：化霜过程中，化霜灯亮；化霜结束，化霜灯熄。
3.风机指示灯：风机工作，指示灯亮；风机停止，指示灯熄。
4.照明指示灯：接通照明电源, 照明指示灯亮；关闭照明电源，照明指示灯熄。
5.电源指示灯：开机时，电源指示灯亮；关机时，电源指示灯熄。
四、面板操作：（注：按键时松开手时间小于1秒为“连续按键”）1.开关机操作：长按住键3秒钟，可关闭制冷模式或启动制冷模式。
关闭制冷时显示“―――”，除照明可控制外，其他输出停止；开启制冷模式后变为显示库温。
第1篇一、设备准备1. 确认温度控制仪已正确连接电源，且电源开关处于关闭状态。
2. 检查温度控制仪的传感器是否完好，并与被测物体正确连接。
3. 确认温度控制仪已安装并固定在稳定的位置，避免震动和倾斜。
二、操作步骤1. 开启温度控制仪电源，等待设备初始化。
2. 设置温度控制仪的温度设定值：a. 按下“设定”键，进入设定模式。
b. 使用“加”、“减”键调整温度设定值。
c. 确认设定值后，按下“确认”键，退出设定模式。
3. 设置温度控制仪的工作模式：a. 按下“模式”键，选择所需的工作模式（如：恒定温度、定时加热、定时冷却等）。
b. 使用“加”、“减”键调整工作模式。
c. 确认工作模式后，按下“确认”键，退出设定模式。
4. 检查温度控制仪的报警设置：a. 按下“报警”键，进入报警设置模式。
b. 使用“加”、“减”键调整报警温度。
c. 确认报警温度后，按下“确认”键，退出设定模式。
5. 启动温度控制仪：a. 确认所有设置完成后，按下“启动”键，开始工作。
b. 温度控制仪开始根据设定值进行温度控制。
6. 监控温度控制仪的工作状态：a. 观察温度控制仪显示屏，了解当前温度、设定温度、报警温度等信息。
b. 如有异常情况，及时调整设定值或停止工作。
三、注意事项1. 温度控制仪在运行过程中，禁止触碰传感器、加热器等部件，以免发生危险。
2. 在调整温度设定值时，请确保温度设定值在设备允许的工作范围内。
3. 温度控制仪运行时，禁止将其放置在易燃、易爆、腐蚀性等有害环境中。
4. 温度控制仪运行过程中，如需停止工作，请先关闭“启动”键，再关闭电源开关。
5. 定期检查温度控制仪的传感器、加热器等部件，确保设备正常运行。
6. 如发现设备故障，请立即停止使用，并联系专业人员进行维修。
四、维护保养1. 定期清洁温度控制仪的显示屏、按键等部件，保持设备整洁。
2. 定期检查温度控制仪的电源线、传感器线等连接线，确保连接牢固。
3. 按照设备说明书进行定期维护保养，确保设备正常运行。
