一拉伸特征的创建鼠标的使用旋转：按下鼠标中键并移动鼠标；平移：shift键+拖动鼠标中键；快速缩放：滚动滚轮；翻转：ctrl+按下鼠标中键，鼠标左右移动。
鼠标左键：用于选择图元、命令等操作。
鼠标中键：用于结束命令的操作，另外直接滚动鼠标中键的滚轮可以缩放草绘视图，按住鼠标中键不放拖动鼠标可以平移草绘视图。
鼠标右键：用于重复命令、弹出快捷菜单、打开特征属性等。
一、命令的作用：拉伸是定义三维几何的一种方法，通过将二维截面延伸到垂直于草绘平面的指定距离处来实现。
实例一根据下图所示的尺寸作出物体的实体造型二、作图步骤1、单击“新建”按钮。
在弹出的“新建”对话框中，选择“类型”为“零件”，“子类型”为“实体”。
文件名称自定，将“使用缺省模板”前的勾去掉。
在弹出的“新文件选项“对话框中选择“mmns_part_solid”，单击“确定”按钮。
2、点击“拉伸”工具，弹出如下图如示的操控面板。
3、单击“放置”按钮，单击“定义”按钮。
在弹出的草绘对话框中选择“草绘平面”为“FRONT”平面，“参照平面”和“参照方向”使用默认的平面。
4、单击“草绘”按钮，绘制如下图所示草绘图形。
（注意所添加的约束）5、单击，完成草绘图形。
在拉伸面板中的。
单击。
6、单击“拉伸”工具，在面板中单击“放置“按钮，单击“定义”按钮，草绘平面“TOP”，参照平面使用默认的。
单击“草绘”按钮。
绘制如下图所示的二维截面7绘制一条中心线8将刚才所绘制的图形选中再单击镜像然后选择刚才绘制的中心线。
得到以下图形7、9单击，完成草绘图形。
在拉伸面板中输入拉伸的深度值为8。
单击。
8、单击“拉伸”工具，在面板中单击“放置“按钮，单击“定义”按钮，草绘平面“FRONT”，参照平面使用默认的。
单击“草绘”按钮。
绘制如下图所示的二维截面9、单击，完成草绘图形。
在拉伸面板中选择对称拉伸，拉伸长度为60，并且选择去除材料。
单击。
10、单击“拉伸”工具，在面板中单击“放置“按钮，单击“定义”按钮，草绘平面“TOP”，参照平面使用默认的。

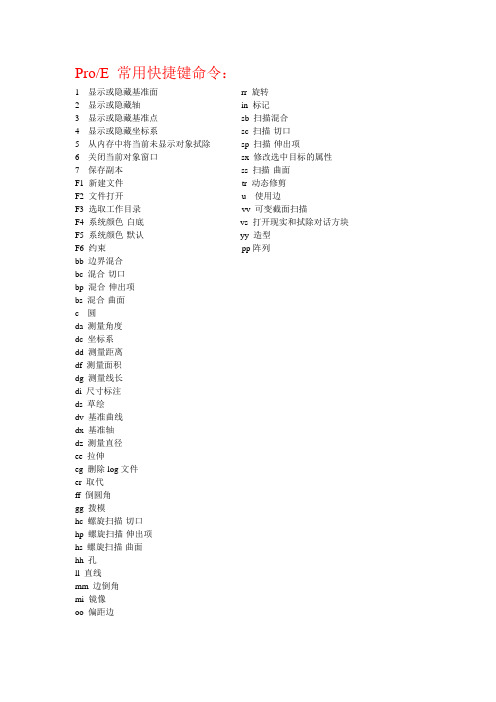

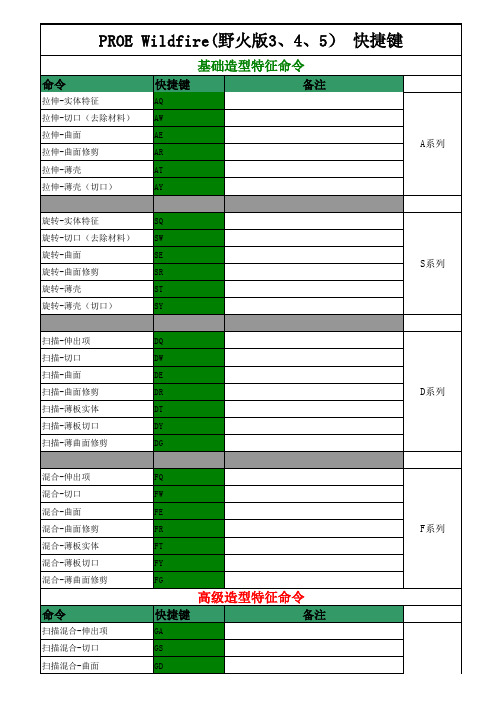

Pro/E 常用快捷键命令：
1 显示或隐藏基准面rr 旋转
2 显示或隐藏轴in 标记
3 显示或隐藏基准点sb 扫描混合
4 显示或隐藏坐标系sc 扫描-切口
5 从内存中将当前未显示对象拭除sp 扫描-伸出项
6 关闭当前对象窗口sx 修改选中目标的属性
7 保存副本ss 扫描-曲面
F1 新建文件tr 动态修剪
F2 文件打开u 使用边
F3 选取工作目录vv 可变截面扫描
F4 系统颜色-白底vs 打开现实和拭除对话方块F5 系统颜色-默认yy 造型
F6 约束pp阵列
bb 边界混合
bc 混合-切口
bp 混合-伸出项
bs 混合-曲面
c 圆
da 测量角度
dc 坐标系
dd 测量距离
df 测量面积
dg 测量线长
di 尺寸标注
ds 草绘
dv 基准曲线
dx 基准轴
dz 测量直径
ee 拉伸
eg 删除log文件
er 取代
ff 倒圆角
gg 拨模
hc 螺旋扫描-切口
hp 螺旋扫描-伸出项
hs 螺旋扫描-曲面
hh 孔
ll 直线
mm 边倒角
mi 镜像
oo 偏距边。
proe基本操作命令工字模（I-type），都含有凸出的工字板和底板，且导柱被工字板所盖；直身模（H-type），无工字板，底板不凸出，和模座齐平；直身模加面板（T-type），也有工字板，但和模座齐平。
模具刚SKD11,通用的高耐磨性冷作模具钢，具有良好的淬透性。
化学成分：C,Si,Mn,P,S,Ni,Cr,W,Mo,V,Co……AI-2023-A40-B30-C70【窗口】Pro/E提供的10种类型的功能模块：a.草绘：建立2D草绘文件，扩展名为.secb.零件：建立3D零件模型文件，扩展名为.prt.xc.组件：建立3D模型安装文件，扩展名为.asm.xd.制造：NC加工程序制作，模具设计，扩展名为.mfg.xe.绘图：建立2D工程图，扩展名为.drwf.格式：建立2D工程图的图纸格式，扩展名为.frmg.报表：建立模型报表，扩展名为.reph.图表：建立电路，管路流程图，扩展名为.dgmi.布局：建立产品组装布局，扩展名.layj.标记：注解，扩展名为.mrk。
pro/e中还提供保存文件的副本，相当于输出文件，因此在pro/e 中经常用保存副本把文件导出成其他软件的文件格式，如meu,jpg 等。
Delete(所画中心线和指定的参照也可以被删除，而软件界面所给工具不可以)插入→共享数据→自文件（dxf），形成输入特征标识Pro/E基本建模及曲面编辑命令：1）【拉伸】一个平面上的二维截面沿其垂直方向拉伸生成的图形称为拉伸特征。
插入→拉伸→放置→定义草绘。
种类分为拉伸为实体、曲面两种。
拉伸深度可以定义数字，也可拉伸到选定的点、曲线、平面或曲面，又可对称拉伸。
去除材料。
加厚草绘。
属性：拉伸_x（自动生成的名字，可以自定义）。
2）【旋转】一个平面上的截面绕一个轴旋转生成的图形称为旋转特征。
插入→旋转→位置→定义草绘。
在草绘环境中绘制一条中心线（内部CL）和一个截面。
注意：旋转轴与截面图形应处在同一平面内；旋转特征的草绘图应位于旋转轴单侧，且不能自相交。
PROE 快捷键大全br-重命名patr be-删除进程数据do-偏移基准面 dx-基准轴总目录 dt-两面建轴dz-删除 dk-草绘曲线 dn-投影曲线dg-基准点总目录 da-基准面总目录 dy-坐标系总目录fv-重定义 fc-实体总目录 fr-恢复fp阵列 fd-删除阵列 fm-镜像几何FD 删除FM 修改p FR 重定义三维网技ii -测量分析 im -特征分析tc -中曲线拔模 tf -偏移 tr -替换ed -隐藏面 ep-隐藏点 ea-隐藏轴ec-隐藏坐标系E基准平面开关:ro -倒圆角目录 ra -高级倒圆角R基准轴开关w术论hh -孔总目HH拭出当前三A V 另存为三维,ca d,AX 关闭窗口,清空内存三维网ll -图层总目录 po -实体总目录xz -截面总目录 zz -设置总目录OP 建立点GS 重命名NN 测量Q隐藏线框qu-退出part W着色三维网技( H$ J' jww.3T基准点开关Y基准坐标系开关K绘制中心线三维网技术# C L直线1 T a, \% q: k9 A+ d2 xSS约束SV动态修剪sh -抽壳ST 曲面复制SG 建立层三维, $F1更换背景色w$F2新建零件模板$F3拉伸实体4 s, $F4旋转www.3dportn $F5创建孔特征$F6创建壳特征$F7创建颈特征7 u$ ['$F8创建拔模特征三维| $F9倒圆角三维|c $F10倒角三维|cad|机SD:重新标注尺寸, SC”:中心线, 维SE:使用边界, 维术SA”:圆弧,维网技术论坛,SX”:删除, 维SA 造型2 v7 Y-SB”:撤消, SR:重新生成, r( m)VB 后视图VD 默认视图. ZY ; VF 前视图VG 右视图三VL 左视图vv-视图VR 俯视图7 VT 顶视图三VS:着色视图,VH”:隐藏线视图, VF:显示/ 隐藏基准面,网VR”:刷新视图, 网技术CC 建立曲线CD 建立绘图平面三c CF 进行扭曲CX 建立边界曲面三维CV 建立实体CR 倒圆角三维网技术CH 建立孔CS 建立曲面ce-切减拉伸CT 剪切材料CS:建立实体特征,维|cad |CF”:建立曲面特征, m" M) CD”:修改尺寸, CR:重生成特征, CC”:进入曲线菜单,Cg -倒角CO-复制总目录ui 曲面圆角ua 高级曲面uj -边界曲面um -曲面合并ut -曲面修剪 ue -拉伸曲面ux -曲面延拓 ur -旋转曲面 uk -曲面拔模us -扫描曲面一，CAXA2007常用命令的快捷键1 F3 显示全部F4 使用参考点（选取参考点后输相对坐标时，在坐标前面加上@，如@20，10）F5 切换当前的用户坐标系F6 切换动态导航（导航—自由—智能—导航）Ctrl+Y 恢复一个取消操作命令（redo）Ctrl+N 新建文件，调出模板文件Ctrl+O 打开已有文件 Ctrl+P 绘图输出Ctrl+Q 全局信息 Ctrl+A 选择所有Ctrl+W 在新窗口打开文件Alt+X 退出 Alt+F4 关闭窗口Alt+M 设定图素属性锁定 Alt+S 另存文件Alt+C 创建圆 Alt+D 尺寸标注Alt+B 平行线 Alt+L 创建线段Alt+N 创建中心线 Alt+W 显示窗口Alt+A 全部显示 Alt+I 提取图符Alt+K 拷贝 Alt+G 引出说明Alt+O 坐标标注Shift+鼠标左键用鼠标拖动，进行动态平移Shift+鼠标右键用鼠标拖动，进行动态缩放Shift+A 创建圆弧Shift+B 将一条曲线在指定点处打断成两条曲线Shift+C 改颜色Shift+D 标注修改Shift+E 以一条曲线为边界对一系列线进行裁剪或延伸Shift+F 创新一个圆角或倒角Shift+H 剖面线Shift+J 镜像Alt+K 拷贝Shift+L 线型修改Shift+M 平移图素Shift+N 创建文本Shift+Q 将块打散成单个实体Shift+R 创建矩形51 Shift+S 设置坐标原点52 Shift+T 修剪5Alt+B 平行线 Alt+L 创建线段Alt+N 创建中心线 Alt+W 显示窗口Alt+A 全部显示 Alt+I 提取图符Shift+鼠标左键用鼠标拖动，进行动态平移Shift+鼠标右键用鼠标拖动，进行动态缩放Shift+A 创建圆弧Shift+B 将一条曲线在指定点处打断成两条曲线Shift+C 改颜色 Shift+D 标注修改Shift+E 以一条曲线为边界对一系列线进行裁剪或延伸Shift+F 创新一个圆角或倒角Shift+H 剖面线 Shift+J 镜像Shift+L 线型修改 Shift+M 平移图素Shift+N 创建文本 Shift+Q 将块打散成单个实体Shift+R 创建矩形 Shift+S 设置坐标原点Shift+T 修剪 Shift+X 旋转Shift+Y 延伸Shift+W 格式刷，使目标对象依照源对象的属性进行变化58 Alt+F 标注风格59 Alt+T 块在位编辑60 Alt+Z 保存退出（块编辑后）61 F8 正交与非正交切换开关62 E+Enter 删除(输入字母键E后回车)63 Alt+E 调出技术要求库。
PRO/E 常用快捷命令大全br-重命名patrcc-切减总目录do-偏移基准面fc-实体总目录ii -测量分析pa -加胶总目录tc -中曲线拔模ui -曲面圆角be-删除进程数据ce-切减拉伸dx-基准轴总目录fp-阵列im -特征分析tf -偏移ua -高级曲面qu-退出partcr-切减旋转dt-两面建轴dz-删除ro -倒圆角目录tp -曲面片uj -边界曲面vv-视图cs-切减扫描de-曲线总目录fd-删除阵列ll -图层总目录ra -高级倒圆角um -曲面合并cu-切减面组dk-草绘曲线fr-恢复rl -模型关系uu -曲面总目录ut -曲面修剪en-环境总目录ca-切减高级总目录dn-投影曲线fv-重定义po -实体总目录ue -拉伸曲面ux -曲面延拓ed -隐藏面cg-倒角dg-基准点总目录fn-插入模式pe -拉伸加胶sh -抽壳ur -旋转曲面uk -曲面拔模ep-隐藏点co-复制总目录dh-曲线+面fm-镜像几何pr -旋转加胶tw -扭曲总目录us -扫描曲面xz -截面总目录ea-隐藏轴dy-坐标系总目录pw -扫描加胶td -中平面拔模uo -曲面偏移zz -设置总目录ec-隐藏坐标系da-基准面总目录hh -孔总目录pu -面组加胶tr -替换uc -曲面复制zn -设置名称。
Proe命令PRO/E 常用快捷命令大全br-重命名patr cc-切减总目录do-偏移基准面fc-实体总目录ii -测量分析pa -加胶总目录 tc -中曲线拔模 ui -曲面圆角be-删除进程数据 ce-切减拉伸dx-基准轴总目录 fp-阵列im -特征分析tf -偏移ua -高级曲面qu-退出part cr-切减旋转dt-两面建轴dz-删除ro -倒圆角目录 tp -曲面片uj -边界曲面vv-视图cs-切减扫描 de-曲线总目录 fd-删除阵列 ll -图层总目录 ra -高级倒圆角um -曲面合并cu-切减面组 dk-草绘曲线 fr-恢复rl -模型关系 uu -曲面总目录 ut -曲面修剪en-环境总目录 ca-切减高级总目录 dn-投影曲线 fv-重定义po -实体总目录 ue -拉伸曲面 ux -曲面延拓ed -隐藏面cg-倒角dg-基准点总目录 fn-插入模式 pe -拉伸加胶 sh -抽壳ur -旋转曲面 uk -曲面拔模ep-隐藏点co-复制总目录 dh-曲线+面fm-镜像几何 pr -旋转加胶 tw -扭曲总目录 us -扫描曲面 xz -截面总目录ea-隐藏轴dy-坐标系总目录 pw -扫描加胶 td -中平面拔模 uo -曲面偏移 zz -设置总目录 ec-隐藏坐标系da-基准面总目录hh -孔总目录pu -面组加胶tr -替换uc -曲面复制zn -设置名称Sa 圆弧 A表示Arc SC 中心线 C表示Centerlines,中心线是使用非常多的SD 标注 D表示Dimension SE 使用边 E表示Edge SG 画直线五笔G横线 SR 画圆 R表示round SX 删除 X想象一个* TR 修剪参考CAD中命令 REC 矩形参考CAD中命令 SS 约束常用使用得非常多 SW 偏距边 w表示宽度 SQ 完成 D表示quitSF 替换 F表示RL+F查找替换视图 VIEWVA 隐藏线视图(Hidden Line) VS 着色视图 S表示SHADING VD 基准面载 D表示基准面DTM VB 图层 B表示BYLAYER VC 颜色设置 C表示color VT 模型树设置T表示TREE VF 重定向TO 俯视图 TOPFR 前视图 FRONTRI 右视图 RIGHT编辑 EDITED 修改尺寸 D表示dimER 重定义 R表示redefine AC 激活激活英文前两个字母XS 剖截面 S表示SECTIONEC 复制 C表示COPYEA 阵列 A表示ARREY文件 FILEFEC 试除显示FED 试除不显示创建 CTEATCS 创建实体 S表示SOLID(实体)CC 剪切材料 C表示cutCH 倒角FR 倒圆角DR 拔模DA 建立基准面CQ 使用面组创实体 RR 再生曲面 FACEFS 创建曲面FC 曲面复制FB 边界FW 偏距曲面FM 曲面合并EX 延拓曲面FF 曲面替换FT 曲面裁剪FQ 曲面减切实体曲线 CurvesTT 通过点建曲线 Cx 曲线菜单工程图 DRAWINGDG 一般视图DS 剖面投影视图常用快捷键CTRL+O打开文件CTRL+N新建文件CTRL+S保持文件CTRL+P打印文件delete 删除特征CTRL+F查找CTRL+D 回到缺省的视图模式。
PRO/E技巧大集合1.将PRO/E的图形放到word文档里:方法一：先在Pro/E中在线框模式（在绘图模式下也可以）下直接另存为＊.CGM文件，然后在WORD中插入，此方法效果非常好，图像是矢量图形，所以可以任意缩放也不会模糊，此方法适合线条图方法二：直接使用抓图软件（如HyperSnap-DX）抓图，朔椒ㄊ屎喜噬牡阄煌?2．POR/E渲染用自定义图片视图＞颜色和外观（野火版）中3．如何将Pro/E中的零件调入3D MAX中进行渲染先将零件输出为igs 文件（方法为File > Save a Copy > 出现Save a Copy对话框，在type栏中选择IGES(*.igs) 在3D MAX中调入igs文件进行渲染4．渲染功能野火版的使用了CDRS相同的渲染引擎，效果好多了；渲染功能在View > Model Setup > PhotoRender 改变零件中的实体或曲面的颜色功能在View > Model Setup > Color and Appearance5．关联视图view->Relate View ，点选视图，点选需要关联的Item。
6．创建打死边Wall。
Sheetmetal---Wall---Extrude---use radius，一：使用钣金件内侧边拉伸建立特征，其inside radius必需为0；二：使用钣金件外侧边拉伸建立特征，其inside radius必需为0；要画外侧轮廓线。
7．创建压边先切除缺口；Sheetmetal---Wall---Extrude---use radius在切除边上拉伸特征。
inside radius设为0。
8. 翻孔攻丝打底孔；Sheetmetal---Wall---Swept-.>Use Radius 草绘翻孔高度直线；定义Radius；Cosmetics---Thread，注意选择翻孔上来的直孔璧。
