proe教案004项目设定几何限制条件----约束

置
另存为：通过 菜单栏或工具 栏将当前文件 另存为其他格
式或位置
视图切换：通过鼠标滚轮或视图控 制按钮进行视图切换
缩放视图：通过鼠标滚轮或缩放工 具进行视图缩放
添加标题
添加标题
添加标题
添加标题
旋转视图：按住鼠标中键并拖动可 旋转视图
平移视图：按住鼠标中键并拖动可 平移视图
定义：基准特征是用于定义零件的 参考点、线、面等几何元素的特征。
高级特征：包括旋转、扫描、混合、扭曲等操作，可实现更复杂的模型构建。
参数化设计：通过参数和关系，实现模型尺寸和形状的关联和控制，方便修改和优化设 计。
特征树：显示模型构建过程中的特征树，方便用户对特征进行编辑、修改和删除等操作。
特征模板：创建特征模板，方便用户快速创建类似模型，提高设计效率。
机械设计
电子产品设计
添加标题
添加标题
汽车工业
添加标题
添加标题
航空航天
参数化建模：通过参数和约束实现 模型的设计和修改
装配建模：支持零部件的组装和拆 卸，可进行装配分析和仿真
添加标题
添加标题
添加标题
添加标题
曲面建模：提供丰富的曲面建模工 具，支持复杂曲面设计和造型
工程图生成：可自动或手动生成各 种工程图纸，如零件图、装配图等
草绘工具：包括直线、圆、弧、矩形等基本绘图工具，以及镜像、缩放等编辑工具。
草绘约束：包括几何约束和尺寸约束，用于确定草绘中图元的相对位置和尺寸。 草绘技巧：如捕捉功能、构造线等，可以提高绘图效率和精度。
拉伸：通过选择一个封闭的草绘并指定拉伸方向和距离来创建特征。 旋转：通过选择一个封闭的草绘并围绕旋转轴旋转一定的角度来创建特征。 扫描：通过沿着一条路径移动草绘来创建特征。 放样：通过选择两个或多个草绘并指定连接它们的路径来创建特征。

已暂停
▪ （5）屏幕提示
▪ 1.2.1界面组成
1.2设计环境
导航器切换 模型树
操控板 上滑面板
消息区 状态栏
右工具箱 操作模型 命令操控板
选择过滤器
▪ 1.2.2模型树
▪ 在Pro/ ENGINEER Wildfire中模型树是零件文件中所有特征的列表，其
中包括基准和坐标系。在零件文件中，模型树显示零件文件名称并在名 称下显示零件中的每个特征。在组件文件中，模型树显示组件文件名称 并在名称下显示所包括的零件文件。
▪ 位于Pro/ENGINEER窗口顶部、右侧和左侧的工具箱可包含工具栏、按
钮和菜单。使用"定制"(Customize)对话框可定制工具箱的内容和位置。
▪ 5、状态条
▪ 在可用时，状态栏显示下列信息： ▪ （1）与“工具”→“控制台”相关的警告和错误快捷方式 ▪ （2）在当前模型中选取的项目数 ▪ （3）可用的选取过滤器 ▪ （4）模型再生状态。 ，指示必须再生当前模型，或 ，指示当前过程
“窗口”菜单包含激活、打开、关闭和调整Pro/ENGINEER窗口的命令。也可 选取“窗口”菜单底部的所需窗口以在打开的窗口间切换。
▪ 1.3.5显示控制
▪ Pro/ENGINEER提供了一系列的显示控制命令，可以使用户在设计模型过程中
从不同角度、不同方式和不同距离来观察模型。Pro/ENGINEER的模型显示工 具栏和视图工具栏。模型工具栏提供了模型显示方式的操作命令，而视图工具 栏中的各种命令是用来控制模型的显示视角。
同时被添加到“隐藏项目”层。
▪ 6、隐含和恢复特征
▪ 隐含特征会在物理和视觉上将特征从模型上临时移除。而使用“隐藏”
命令可在视觉上移除特征。但是如果要临时移除特征，例如，为了在其 位置试用另一特征。隐含和恢复特征允许临时移除单个或一组特征，并 在随后恢复它们。在模型树中右键单击特征出现快捷菜单，然后单击 “隐含”即可将所选特征隐含。

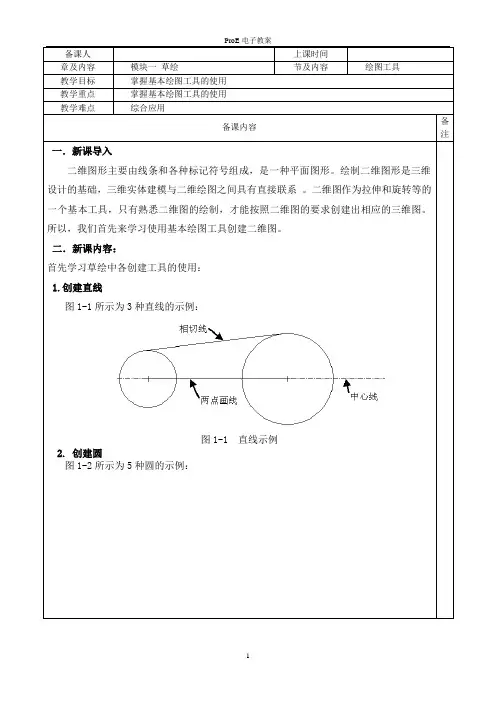

图1-1 直线示例
图1-3 矩形示例图1-4 圆角示例
图1-5 创建圆弧的类型
图1-6 绘制样条线
图1-7 编辑样条线
裁剪工具
工具（2）工具（3）工具
图1-12 镜像前的图形图1-13 镜像后的图形三.课堂练习：
利用上面所学创建工具绘制以下图形：
四．课堂小结：
图2-3 垂直约束
：相切约束。

让选中的两个图元处于相切状态，如图：中点约束。

将点置于线段中央，如图
：
图2-6 共点约束
：对称约束。

将选定的图元关于参照（如中心线等）对称布置，如图
：相等约束。

使两条直线或者圆（弧）图元之间具有相同长度或相等半径，：平行约束。

使两个图元相互平行，如图
图2-7 对称约束图2-8 相等约束（1
图2-9 相等约束（2）图2-10 平行约束
图2-11 【解决草绘】对话框
图2-18 【修改尺寸】对话框
在原有图形上建立新的模型如图所示:
练习使用拉伸建模方法创建如图2-2所示的连杆模型。

⑴、新建文件。

新建名为“crank_arm”的零件文件。

⑵、创建拉伸实体特征1。

作为草绘平面。

所示的截面图。

⑶、创建拉伸实体特征2。

⑷、创建拉伸实体特征3。

①选取基准平面TOP作为草绘平面，也可以使用与上一特征相同的草绘平面。

图2-9 2-10
练习2、
练习4、
练习6、。

1.WildFire3.0草绘（Sketch）指令教程（一）：野火3入门教程系列关键词：WildFire3.0草绘,野火3.0Sketch教程本部分将详细讲解在WildFire3.0中草绘的约束和标注方法。

当草绘（Sketch）完图元后，我们下一步的工作就是定义图元之间的约束（Constraint），所谓的约束（Constraint）就是图元之间的几何关系，比如对称，共线，垂直等等，灵活应用各种约束可以大大简化截面的尺寸标注和更好达成设计意图。

WildFire3.0草绘（Sketch）器中提供的约束列表如下：==更多精彩，源自无维网（）使用“边/偏移边“在WildFire3.0中，草绘（Sketch）中的约束（Constraint）是用不同的方法来表示不同的状态的。

状态的表示方法如下：当前约束———用红色表示，一般是处于被选上状态或冲突状态弱约束———用灰色表示。

是由草绘（Sketch）器的意图总管（intent manager）自动添加上去的缺省约束，当用户手工添加约束或标注的尺寸和弱约束有冲突时，草绘（Sketch）器的意图总管（intent manager）自动去除弱约束。

强约束——－用黄色表示，是用户手工添加的约束或是用户加强的弱约束，当和别的约束或尺寸有冲突时需要用户决定删除与否。

锁定约束———约束被封在一个圆内。

是在拖动的过程中锁定的约束（当出现约束符号时按shift ＋中键）。

表明在拖动的过程中始终要保持和满足的约束。

如左下图禁用约束———约束上加一斜线。

是在拖动过程中禁用的约束（当出现约束符号时按右键）。

表明在拖动的过程中不希望出现所禁用的约束类型。

如右下图。

约束的定义比较简单，我就不详细讲具体的定义方法了，要注意的是在草绘（Sketch）和拖动的过程中，当图元在出现约束关系的附近位置意图总管就会自动加上缺省的弱约束，你可以在拖动的过程中改变它的状态或是在拖动完成后手工改变。

如左下图所示，我们画中间光标处的直线，充底部的参考线上的一点竖直往上拉，就会看到在拉动的过程中线的旁边会出现一个小v字，这就是竖直约束的符号，表明在拖动的过程中始终是竖直的。
