电火花线切割机床设计毕业论文一、概括当我们谈论电火花线切割机床的设计，我们其实是在探讨一种精密工艺的发展与创新。
这种机床在制造业中扮演着非常重要的角色，特别是在需要高精度切割的应用场景中。
本次毕业论文的目的，就是深入探索电火花线切割机床的设计原理与实践，理解其结构特点和操作方式，以推动其在现代制造业中的进一步发展。
论文首先从电火花线切割机床的基本原理开始，简单介绍了其工作原理和应用领域。
接着我们会深入探讨其设计的各个方面，包括机械结构、控制系统、切割工艺等。
设计的每一个环节都至关重要，它们共同决定了机床的性能和精度。
此外我们还将关注机床的实用性和创新性，试图通过设计优化，提高机床的效率和稳定性。
1. 研究背景和意义随着制造业的飞速发展，电火花线切割技术已成为现代工业生产中不可或缺的一部分。
这种技术广泛应用于汽车、航空、模具制造等领域，对高精度零部件的加工起着至关重要的作用。
然而随着市场需求的变化和技术进步的要求，现有的电火花线切割机床在某些方面已经不能满足现代工业的需求。
因此对电火花线切割机床的设计进行深入研究，具有重要的现实意义。
此外随着科技的快速发展，各行各业对产品质量的要求越来越高，这也对电火花线切割技术提出了更高的要求。
因此对电火花线切割机床的设计进行研究，有助于我们更好地满足市场需求，提高我国制造业的竞争力。
那么我们该如何进行设计研究呢？接下来我将为大家详细介绍。
2. 电火花线切割机床的发展现状和趋势随着制造业的飞速发展，电火花线切割机床作为重要的加工设备，一直在不断地进步和发展。
说起电火花线切割机床，我们不禁要关注它的现状以及未来的趋势。
目前电火花线切割机床已经广泛应用于各个领域，特别是在模具制造、航空航天、汽车制造等行业。
它的加工精度高、速度快，能够适应各种复杂形状工件的加工需求。
不过随着科技的进步，电火花线切割机床也在不断地进行技术革新。
我们知道现在的电火花线切割机床越来越智能化，自动化技术的应用使得机床的操作更为简便，加工精度也进一步提高。

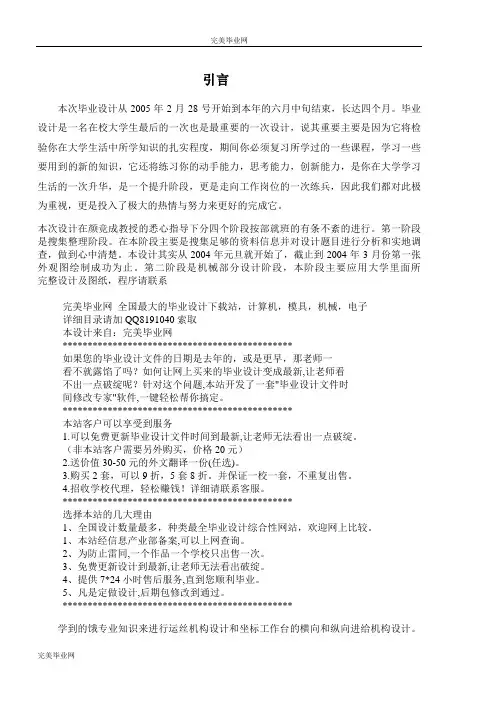

引言本次毕业设计从2005年2月28号开始到本年的六月中旬结束，长达四个月。
毕业设计是一名在校大学生最后的一次也是最重要的一次设计，说其重要主要是因为它将检验你在大学生活中所学知识的扎实程度，期间你必须复习所学过的一些课程，学习一些要用到的新的知识，它还将练习你的动手能力，思考能力，创新能力，是你在大学学习生活的一次升华，是一个提升阶段，更是走向工作岗位的一次练兵，因此我们都对此极为重视，更是投入了极大的热情与努力来更好的完成它。
本次设计在颜竞成教授的悉心指导下分四个阶段按部就班的有条不紊的进行。
第一阶段是搜集整理阶段。
在本阶段主要是搜集足够的资料信息并对设计题目进行分析和实地调查，做到心中清楚。
本设计其实从2004年元旦就开始了，截止到2004年3月份第一张外观图绘制成功为止。
第二阶段是机械部分设计阶段，本阶段主要应用大学里面所学到的饿专业知识来进行运丝机构设计和坐标工作台的横向和纵向进给机构设计。
另外还要进行储丝筒的三维零件设计。
本阶段主要是从三月份到五月份。
五月份到六月份则是第三阶段：控制系统设计阶段。
主要进行电器电路设计，包括步进电机驱动设计和脉冲功率放大电路设计。
本阶段也是一个学习的阶段，对自己不太熟悉的领域的一次学习。
六月份开始就是最后一个阶段：整理复习阶段，主要从事前几个阶段的整理温习，写说明书。
以及毕业答辩前的各项具体细节的准备。
所以说每个阶段都是十分紧张而有难度的，有些问题是由于设计的难度，有些还是因为自己知识上的欠缺和基础不扎实造成的。
可以说这次毕业设计是个查缺补漏的机会。
尤其是在同学的协助下，特别是在颜教授的指导下，遇到困难不逃避，主动请教，主动学习，独立思考提出新方案，困难一个个的解决，才有了本次设计的成功。
这次毕业设计锻炼了我团体协作精神和独立作业的能力。
专业设计基础，对自己将来都是一次具有深远影响的事情。
一、总体方案设计(一)总体方案的拟定1．电火花线切割机床具有定位、纵向和横向的直线插补功能；还能要求暂停，进行循环加工等。
械加工工艺及夹具设计毕业设计拨叉（12-07-05）加工工艺及夹具设计毕业设计后钢板弹簧吊耳加工工艺及夹具设计毕业设计300X400数控激光切割机设计毕业设计闭风器的设计课程设计设计“CA6140车床法兰盘”零件的机械加工工艺及工艺设备课程设计单级斜齿圆柱齿轮传动设计+绞车传动毕业设计CA6140型铝活塞的机械加工工艺设计及夹具设计毕业设计CA6140填料箱盖加工工艺及数控编程毕业论文搅拌摩擦焊焊接工装设计毕业论文1.0t普通座式焊接变位机工装设计毕业论文自动高压排液阀毕业论文基于Pro/E的蒸汽电熨斗的建模设计毕业设计200米液压钻机变速箱的设计毕业设计100米钻机变速箱设计毕业设计75米钻机的总体设计毕业设计万能渐开线检查仪数据处理毕业设计液压钻机本体组合机床设计毕业论文杠杆零件机械加工工艺规程制订及第25工序工艺装备设计毕业论文低位放顶煤液压支架（支撑掩护式液压支架）的设计课程设计带式运输机用展开式二级圆柱齿轮减速器设计毕业论文数控机床自动夹持搬运装置的液压系统设计毕业论文小型钢坯步进式加热炉液压传动系统课程设计GBW92外圆滚压装置设计课程设计GBW92外圆滚压装置设计课程设计MG132320-W型采煤左牵引部机壳的加工工艺规程及数控编程课程设计MG250591-WD型采煤机右摇臂壳体的加工工艺规程及数控编程毕业设计法兰盘工艺规程设计课程设计基于单片机的电子密码锁的设计毕业论文输出轴零件机械加工工艺规程制订及第工序工艺装备设计毕业论文XTK7140数控立式铣镗床及控制系统设计毕业论文CLK6140轻型数控车床主运动及进给系统设计毕业设计大油壶盖注塑模具设计毕业设计天然气汽车供气系统减压装置设计毕业论文连杆钻孔φ10H9专用夹具毕业论文某机型铰链座制造与工艺毕业论文端面齿盘的设计与加工毕业设计DX型钢丝绳芯带式输送机课程设计制定CA6140车床法兰盘的加工工艺，设计钻φ6mm孔的钻床夹具毕业设计CA6140主轴加工工艺及夹具设计毕业论文冲压废料自动输送装置毕业论文C618型卧式车床经济型数控纵向改造毕业论文C6136型卧式车床经济型数控改造机械自造工艺及夹具课程设计制定CA6140C车床拨叉的加工工艺，设计钻22mm孔的钻床夹具毕业论文移动手柄设计毕业设计数控电火花线切割机床坐标工作台进给系统设计毕业论文半轴机械加工工艺及工装设计毕业论文液压控制阀的理论研究与设计课程设计普通CA6140车床的经济型数控改造毕业论文设计轴承座车Φ30mm孔的车床夹具毕业论文套筒加工工艺及夹具设计毕业设计轴套零件加工工艺规程设计与编程毕业设计座体的工艺分析及数控加工毕业设计雷达控制箱盒体的数控加工毕业论文SPT120-12A?5?1推料装置毕业论文SSCK20A数控车床主轴和箱体加工编程毕业论文T611镗床主轴箱传动设计及尾柱设计课程设计蜗轮蜗杆传动减速器毕业论文设计加工客车上“车门垫板”零件的冲裁模毕业论文络筒机槽筒专用加工机床及夹具设计课程设计点钞盒底座注射模具设计毕业设计曲轴润滑油孔加工机床的设计研究毕业设计锁壳冲裁模具设计毕业论文WHX112减速机壳加工工艺及夹具设计毕业设计微电机转子冲片模具设计毕业设计CA6140车床后托架的加工工艺及夹具设计毕业论文CA6150车床主轴箱设计金属切削原理与刀具课程设计说明书圆孔拉刀设计机械制造工艺课程设计说明书法兰零件夹具设计毕业论文CA6140车床后托架加工工艺及夹具设计毕业设计物流液压升降台的设计毕业论文落料，拉深，冲孔复合模毕业设计DTⅡ型固定式带式输送机毕业设计打印机压轮设计毕业设计快速模具集成系统精度保证体系研究毕业设计滤油器支架模具设计毕业设计梳棉机箱体设计毕业论文LMXC-Ⅰ型露天选采机液压系统设计毕业设计可伸缩带式输送机结构设计毕业设计AWC机架现场扩孔机设计毕业论文复合化肥混合比例装置及PLC控制系统设计毕业论文膜片弹簧的冲压工艺及模具设计机械设计课程设计带式输送机说明书和总装图课程设计X-Y数控工作台毕业设计ZFS1600/12/26型液压支架掩护梁设计毕业设计运送铝活塞铸造毛坯机械手设计毕业设计上料机液压系统设计毕业设计接线端子板冲孔、落料、压弯复合模设计毕业设计冲压废料自动输送装置毕业论文设计脚手架冲孔模具毕业设计手机塑料外壳注塑模（不够完整）课程设计设计一卧式单面多轴钻孔组合机床液压系统设计说明书铣断夹具毕业论文WY型滚动轴承压装机设计毕业设计论文经济型数控车床纵向进给运动设计及润滑机构设计毕业设计论文J45-6.3型双动拉伸压力机的设计毕业设计冲裁垫片模具的设计毕业设计气动通用上下料机械手的设计——机械结构设计毕业设计水电站水轮机进水阀门液压系统的设计毕业设计63CY14-1B轴向柱塞泵改进设计课程设计设计低速级斜齿轮零件的机械加工工艺规程毕业设计普通CA6140车床的经济型数控改造毕业论文钩尾框夹具设计（镗φ92孔的两道工序的专用夹具）机械制造工艺学课程设计设计“拨叉”零件的机械加工工艺规程及工艺装备（年产量5000件）课程设计带式输送机传动装置毕业论文桥式起重机副起升机构设计毕业论文桥式起重机小车运行机构设计课程设计四工位专用机床传动机构设计无模压力成形机设计普通车床主传动系统小型三辊卷卷板轴向柱塞泵设计三辊卷板机椭圆盖板的宏程序编程与自动编程二级直齿轮减速器设计二级直齿圆柱齿轮减速器课程设计小型加工中心刀具库系统设计XKA5032A数控立式升降台铣床自动换刀装置的设计滤油器支架模具设计型星齿轮的注塑模设计汽车半轴减速器轴的工艺与工装设计设计“推动架”零件的机械加工工艺及工艺设备设计一副一出二的塑料模具斜联结管数控加工和工艺叉杆零件连杆零件加工工艺及支架零件图设计减速箱体工艺设计与工装设计机座工艺设计与工装设计分离爪工艺规程和工艺装备设计渐开线涡轮数控工艺及加工金属切削加工车间设备布局与管理设计“CA6140车床”拨叉零件的机械加工工艺规程及工艺装备（中批量生产）车床C6163数控化改造说明书台灯插座注射模具设计与制造液压支架设计交流变频调压调速乘客电梯设计木工用异型槽龙门铣床液压系统改进及除尘设计低速载货汽车车架及悬架系统设计拖拉机拨叉铣专机(立式)大吨位造船用龙门起重机的设计小型三辊卷卷板轴向柱塞泵设计三辊卷板机椭圆盖板的宏程序编程与自动编程二级直齿轮减速器设计二级直齿圆柱齿轮减速器课程设计小型加工中心刀具库系统设计XKA5032A数控立式升降台铣床自动换刀装置的设计滤油器支架模具设计减速器轴的工艺与工装设计设计“推动架”零件的机械加工工艺及工艺设备设计一副一出二的塑料模具斜联结管数控加工和工艺叉杆零件连杆零件加工工艺及支架零件图设计减速箱体工艺设计与工装设计机座工艺设计与工装设计分离爪工艺规程和工艺装备设计渐开线涡轮数控工艺及加工金属切削加工车间设备布局与管理设计“CA6140车床”拨叉零件的机械加工工艺规程及工艺装备（中批量生产）车床C6163数控化改造说明书台灯插座注射模具设计与制造液压支架设计交流变频调压调速乘客电梯设计木工用异型槽龙门铣床液压系统改进及除尘设计低速载货汽车车架及悬架系统设计拖拉机拨叉铣专机(立式)大吨位造船用龙门起重机的设计800大型轧机设计1700冷轧机组卷取机设计2100标准型圆锥破碎机设计250线材轧机的设计棒线材450轧机设计出钢机的设计二十一辊板带矫直机的设计与校核切头飞剪机设计立辊轧机侧压系统设计立辊轧机主传动系统设计双辊驱动五辊冷轧机的设计小型冷带钢卷取机设计圆盘剪切机设计椭圆复杂曲线的数控加工工艺设计特殊螺纹轴的数控加工工艺设计液压升降台设计振动筛设计多用途气动机械手结构设计常用简单冲压零件的冲模设计用于带式运输机的展开式二级圆柱齿轮减速器圆珠笔管注塑模工艺及模具设计换档叉零件的机械加工工艺规程制订及其中一道工序专用夹具的设计气门摇臂轴支座机械加工工艺规程制订及Ⅵ工序专用夹具的设计塑料方盖工艺及其模具设计垫片成形工艺与模具设计汽车连杆工艺和夹具设计飞利浦剃须刀外型设计及其电池盒塑料零件注射模设计二级圆柱齿轮减速器1.5兆牛摆动剪切机的设计350中轧线材轧机设计500开坯线材轧机设计设计一用于带式运输机上的两级齿轮减速器设计狭小矿井巷中带式运输机的传动装置支柱注塑模说明书触动片冲压模具设计（论文）说明书圆锥齿轮减速器机座加工工艺及铣侧垂输入轴φ140孔端面夹具设计二级展开式圆柱齿轮减速器机械设计大作业计算说明书V传动设计120X120mm圆柱体毛坯孔加工钻床专用夹具牛头刨床千斤顶设计方案金属切削机床说明书CA6140型车床主轴箱设计减速器机械系统设计高空作业车抬升液压支架设计支架零件的机械加工工艺规程设计经济型数控车床控制系统设计“CA6140车床拨叉”零件的机械加工工艺及工艺设备设计设计“CA6140车床拨叉”零件的机械加工工艺及工艺设备二级同轴式圆柱齿轮减速器注射闹钟后盖模具活动块钻孔的夹具CA6140车床拨叉机械加工工艺规程及工艺装备设计带式运输机传动装置三孔钻动力头的设计阀门加工工艺规程制订及夹具设计“CA6140法兰盘”零件的机械加工工艺规程及工艺装备踏脚杆零件加工工艺规程及ΦM6－6H螺纹孔加工专用夹具设计DK7732数控高速走丝电火花线切割机床及控制系统设计变速器换档叉的工艺过程及装备设计摆动轴承座的工艺规程及夹具设计升降杠杆轴承座零件的工艺规程及夹具设计设计CA10B解放汽车中间轴轴承支架轴承座的夹具设计糕点切片机组合件数控车工艺与编程仪表外壳塑料模设计杠杆的工艺规程及夹具设计车刀设计复杂板金件成型模具设计机床尾座体夹具设计锤式破碎机3kN微型装载机设计汽车举升机1750×12000回转窑设计型钢堆垛机托钢机构液压系统设计型钢垛型的设计与研究热连轧辊系变形三维建模及有限元分析制定CA6140C车床杠杆的加工工艺，设计钻直径12.7mm夹具机械制造工艺学角形轴承箱夹具设计双耳垫片设计“CA6140车床”拨叉零件的机械加工工艺规程及工艺装备（中批量生产）大型矿用自卸车静液压传动系统设计XKA5032A/C数控立式升降台铣床自动换刀装置的设计配油盘受力分析与设计机械制造工艺学弹簧套筒零件的工艺规程及夹具设计复摆鄂式破碎机设计轴座零件的机械加工工艺规程及工艺装备设计“轴承座”零件的机械加工工艺规程及工艺装备（生产纲领：5000件）转速器盘工艺及夹具设计接线端子板冲压模具的设计与制造带式运输机传动装置带式运输上的单级直齿圆柱齿轮减速器机床夹具设计在立式钻床上钻法兰盘零件如图上的4孔自动化物流立体仓库进仓设计热镀锌线光整机电器盒盖注射模设计机械设计计算说明书设计用于输送机的一级圆柱齿轮减速器数控技术机械制造工艺学设计“CA6140车床拨叉”零件的机械加工工艺及工艺设备设计“CA6140车床拨叉”零件的机械加工工艺规则及工艺装备机械制造技术基础说明书“CA6140车床后托架”的机械加工工艺及工艺设备设计龙门式压力机（最大剪切力25吨，行程200毫米）龙门式压力机（最大剪切力25吨，行程200毫米）组合仪表罩单型腔注塑模的设计松花江P-L型面包车组合仪表罩单型腔注塑模设计CA6140拨叉加工工艺制定及其夹具设计手柄多工位级进模设计垫片多工位级进模设计三角桥架的数控加工工艺设计及程序编制填料箱盖夹具设计CA6140卧式车床上的法兰盘压燃式发动机油管残留测量装置设计煤矿专用提升容器设计—箕斗框架设计煤矿专用提升容器设计——箕斗闸门装置设计煤矿专用提升容器设计——箕斗尾绳悬挂装置设计煤矿专用提升容器设计——煤矿箕斗钢丝绳悬挂装置设计箕斗导向装置的设计设计气门摇杆轴支座零件的机械加工工艺规程及专用夹具设计“CA6140普通车床法兰盘（831004）”零件的机械加工工艺规程及工艺装备（2000件/年）说明书设计“尾座体”零件的机械加工工艺规程及工艺装备（年产量为5000件）新KS型单级单吸离心泵的设计新型组合式选粉机总体及分级部分设计卧式钢筋切断机的设计锡林右轴承座组件工艺及夹具设计论文支撑筒的冲压成型工艺及模具设计万能外圆磨床液压传动系统设计论文拔叉工艺及夹具设计中型四柱式液压机及液压系统设计双铰接剪叉式液压升降台的设计尾座体加工工艺及夹具设计端盖冲压工艺及模具设计带式输送机传送装置塑料线卡模具设计组合机床主轴箱及夹具设计2J550×3000双轴搅拌机设计自动洗衣机行星齿轮减速器的设计实验用减速器的设计数控车床主传动机构设计平面关节型机械手设计方向机壳钻夹具设计自行车脚蹬内板多工位级进模设计夹子冲压件设计桥式起重机副起升机构设计半轴机械加工工艺及工装设计精密播种机设计加工主轴箱箱体右侧十个螺纹底孔的组合钻床的设计塑料卧式混合机S195柴油机机体三面精镗组合机床总体设计及夹具设计工程钻机的设计方框零件冷冲模具设计托架零件冲压工艺与模具设计挖掘机工作装置控制原理减速器箱体零件的加工工艺和工装夹具油阀座夹具设计PP-R三通接头注塑模具设计分析及其主要零件加工工艺水平仪外盖注射模设计氧气顶吹工艺炼钢汽车盖板冲裁模设计数控车零件工艺设计及程序编制（含论文2篇）数控多工位钻床设计C6140拨叉零件的机械加工工艺规程及夹具设计工艺炮的设计制作与加工工艺及总装光盘托架塑料模具设计铸造实验台及铸造实训室布局设计与制造鸿运扇调速开关铸造实验台及铸造实训室布局设计与制造内循环式烘干机总体及卸料装置设计机械制造技术基础说明书设计“CA6140车床拨叉”零件的机械加工艺规程（中批量生产）膜片式离合器的设计水泥瓦模具设计与制造工艺分析电机碳刷架冷冲模设计螺旋管状面筋机总体及坯片导出装置设计冰箱调温按钮塑模设计PH-600_TY7627拉杆的工艺设计带式输送机使用的V带传动或链传动及直齿圆柱齿轮减速器二级直齿圆锥齿轮减速器没有恒定角速度的弹簧驱动的高速凸轮机械装置船用柴油机挂机蛋白纤维纺丝生产线热牵伸机后三辊设计534mini笔杆双色注射模具设计桥式起重机起升机构设计小型蜗杆灯具提升机渔网定型机的设计电机转子垫片冲压工艺模具设计设计“星轮”零件的机械加工工艺规程及工艺装置空气压缩机V带校核和噪声处理CA6140车床后托架加工工艺设计可调速钢筋弯曲机的设计收放机架安装支架建模和冲压工艺及模具设计基于普通机床的后托架及夹具设计开发金属粉末成型液压机PLC设计心轴螺纹连接设计与加工汽车变速箱加工工艺及夹具设计拨叉C加工工艺及夹具设计门窗紧固件模具设计管套压装专机结构设计Φ3×11M水泥磨总体设计及传动部件设计多用途气动机器人结构设计电动自行车调速系统的设计柴油机气缸体顶底面粗铣组合机床总体及夹具设计自行车链条连接片车床变速箱中拔叉及专用夹具设计汽车主减试验台结构设计工业机械臂的数控加工“差速器壳”的工艺规程和钻端面12孔钻床夹具设计492Q型气缸盖双端面铣削组合铣床总体设计L050压缩式垃圾车尾部填料机构设计ZRJ-350A真空乳化机传动系统和搅拌系统设计弧面蜗杆加工专用数控机床及控制系统设计拉伸试验机数控改造驱动电路的设计手机外壳(NOKIA2600)模具设计水电站水轮机进水阀门液压系统设计柴油机齿轮室盖钻镗专机总体及夹具设计半精镗及精镗气缸盖导管孔组合机床设计（夹具设计）半精镗及精镗气缸盖导管孔组合机床设计（镗削头设计）和面机设计Φ3×11m磨机传动部分设计Φ1200熟料圆锥式破碎机YQP36预加水盘式成球机设计Z30130X31型钻床控制系统的PLC 改造X700涡旋式选粉机（壳体及传动部件）设计SF500/100打散分级机回转部分及传动设计Q3110滚筒式抛丸清理机设计(总装、滚筒及传动机构设计)PF455S插秧机及其侧离合器手柄的探讨和改善设计MR141剥绒机JLY3809机立窑（总体及传动部件）设计JLY3809机立窑（加料及窑罩部件）设计JLY3809机立窑(窑体及卸料部件)设计FXS双出风口笼形转子选粉机的设计与改造R3粗轧机设计CA6140型车床的经济型数控改造设计（共计87页，33415字，图5张）CA6140车床主轴箱的设计数控雕铣机总体设计数控雕刻机设计一齿差行星减速器的设计及加工工艺中央泵房自动控制设计配油盘受力分析与设计数控车削中心主轴箱及自驱动刀架的设计X5020B立式升降台铣床拨叉壳体数控加工CA6140车床后托架的加工工艺与钻床夹具设计杠杆工艺和工装设计冲床自动送料装置某铝合金活塞的精锻成形工艺及模具设计涤纶短纤后处理设备七辊牵伸机的牵伸辊设计涤纶短纤后处理设备七辊牵伸机的传动部件设计设计低速级斜齿轮零件的机械加工工艺规程63CY14-1B轴向柱塞泵改进设计0.1t普通座式焊接变位机电弧喷涂用绕丝机工装设计环保钢结构的设计与制造——袋式除尘器成套设备汽车自动减速器焊接修复工装设计4T焊接滚轮架机械设计钢圈切边模的设计制造零件数控铣加工工艺与编程组合件数控车工艺与编程齿轮CA6140车床拨叉831008机械加工工艺规程及工艺装备设计说明书汽车连杆加工工艺及夹具设计。
目录引言 (1)一总体方案设计 (2)（一）总体方案的拟定 (2)（二）主要技术参数的确定 (2)二储丝走丝部件结构设计 (3)（一）储丝走丝部件运动设计 (3)1．对高速走丝机构的要求 (3)2．高速走丝机构的结构及特点 (4)（二）储丝走丝部件主要零件强度计算 (10)1．齿轮传动比的确定 (10)2．齿轮齿数的确定 (10)3．传动件的估算 (12)4．齿轮模数估算 (13)5. 齿轮模数的验算 (14)（三）储丝走丝部件主要零件强度验算 (16)1．齿轮强度的验算 (16)2．主轴的验算 (19)（四）主轴组件结构设计 (21)1．轴承配置形式 (21)2．主轴组件的调整和预紧 (22)三进给传动设计 (22)（一）进给传动运动设计 (22)1．脉冲当量和传动比的确定 (22)（二）滚珠丝杆螺母副的型号选择和滚珠丝杆的选型和校核 (23)1．滚珠丝杆螺母副的型号选择 (23)2．滚珠丝杆的选型和校核 (25)（三）步进电机的选择 (28)1．根据脉冲当量和最大静转矩初选电机型号 (28)2．启动矩频特性校核 (30)（四）进给机构支承设计 (31)1．螺杆的支承形式 (31)2．螺杆的支承方式 (31)四数控系统设计 (32)（一）高频脉冲电源 (32)（二）数字控制系统设计...............................................................（33）(三)控系统硬件的电路设计 (34)1．单片机设计 (34)2．系统扩展 (38)3． I/O 口的扩展 (42)4．显示器的接口设计 (48)5．步进电机控制电路设计 (50)6．光电隔离电路设计 (57)7．部分控制程序 (58)8．其他接口电路设计 (70)参考文献…………………………………………………………………………（）谢辞………………………………………………………………………………（）引言本次毕业设计从2005年2月28号开始到本年的六月中旬结束，长达四个月。
线切割毕业论文线切割毕业论文线切割是一种常见的金属加工技术，通过电火花的放电效应，将电极和工件之间形成的电火花放电击穿工件表面，从而实现对工件的切割、打孔、雕刻等加工操作。
线切割技术具有精度高、加工速度快、适用于各种复杂形状的工件等优点，因此在工业领域得到广泛应用。
在我的毕业论文中，我选择了线切割技术作为研究对象。
我对线切割技术的原理、工艺参数以及应用领域进行了深入的研究和探讨。
首先，我详细介绍了线切割技术的基本原理。
线切割技术利用电火花放电的特性，通过在工件表面形成电火花放电击穿的方式，实现对工件的切割。
这种放电过程中，电极和工件之间的间隙被称为放电间隙，放电间隙的大小直接影响到线切割的加工效果。
我通过实验和理论分析，探讨了放电间隙对线切割加工精度的影响，为线切割技术的优化提供了理论依据。
其次，我对线切割技术的工艺参数进行了研究。
线切割技术的加工效果受到多个工艺参数的影响，如放电电流、放电脉冲宽度、放电频率等。
我通过对这些工艺参数的调整和优化，提高了线切割的加工效率和加工质量。
同时，我还研究了不同材料的线切割加工特性，探讨了不同材料对线切割加工参数的敏感度，为不同材料的线切割加工提供了指导。
除了基本原理和工艺参数的研究，我还对线切割技术在不同领域的应用进行了探索。
线切割技术在航空航天、汽车制造、模具制造等行业都有广泛的应用。
我通过实际案例的分析，探讨了线切割技术在不同领域的加工要求和应用特点。
例如，在航空航天领域，线切割技术可以用于加工复杂形状的航空零部件，提高零部件的加工精度和质量。
在汽车制造领域，线切割技术可以用于汽车车身的切割和打孔，提高汽车生产的效率和质量。
通过这些实际案例的研究，我对线切割技术的应用前景和发展趋势有了更深入的了解。
在毕业论文的撰写过程中，我充分利用了图表、数据和实验结果等形式，对线切割技术进行了详细的分析和论证。
同时，我还参考了大量的文献资料和专业书籍，对线切割技术的相关理论和实践进行了深入的研究。
目录引言 (1)一总体方案设计 (2)（一）总体方案的拟定 (2)（二）主要技术参数的确定 (2)二储丝走丝部件结构设计 (3)（一）储丝走丝部件运动设计 (3)1．对高速走丝机构的要求 (3)2．高速走丝机构的结构及特点 (4)（二）储丝走丝部件主要零件强度计算 (10)1．齿轮传动比的确定 (10)2．齿轮齿数的确定 (10)3．传动件的估算 (12)4．齿轮模数估算 (13)5. 齿轮模数的验算 (14)（三）储丝走丝部件主要零件强度验算 (16)1．齿轮强度的验算 (16)2．主轴的验算 (19)（四）主轴组件结构设计 (21)1．轴承配置形式 (21)2．主轴组件的调整和预紧 (22)三进给传动设计 (22)（一）进给传动运动设计 (22)1．脉冲当量和传动比的确定 (22)（二）滚珠丝杆螺母副的型号选择和滚珠丝杆的选型和校核 (23)1．滚珠丝杆螺母副的型号选择 (23)2．滚珠丝杆的选型和校核 (25)（三）步进电机的选择 (28)1．根据脉冲当量和最大静转矩初选电机型号 (28)2．启动矩频特性校核 (30)（四）进给机构支承设计 (31)1．螺杆的支承形式 (31)2．螺杆的支承方式 (31)四数控系统设计 (32)（一）高频脉冲电源 (32)（二）数字控制系统设计 (33)(三)控系统硬件的电路设计 (34)1．单片机设计 (34)2．系统扩展 (38)3． I/O 口的扩展 (42)4．显示器的接口设计 (48)5．步进电机控制电路设计 (50)6．光电隔离电路设计 (57)7．部分控制程序 (58)8．其他接口电路设计 (70)参考文献…………………………………………………………………………（）谢辞………………………………………………………………………………（）前言毕业设计可谓是大学四年对所学知识综合的一次大的考验也是在走向工作岗位的一次练兵，更进一步锻炼了自己的动手能力和团队的合作能力，真正做到了理论联系实际教与学的一次有理结合。
数控高速走丝电火花线切割机及控制系统开题报告新一、设计（论文）依据及研究意义：数控高速走丝电火花线切割加工是一种直接利用电能进行加工的新工艺。
这一技术已广泛应用于加工淬火钢，不锈钢、硬质合金等难加工材料；已成为切削加工的重要补充和发展。
我们的设计的数控高速走丝电火花线切加工机床是一个改进设计，我们设计的横向纵向进给系统是用步进电机控制的，提高生产效率。
我们这次毕业设计是对大学四年专业知识的综合运用。
通过这次设计，更好的掌握了专业知识，对其也有更深入的理解，这对我们将来的工作、学习都是一个莫大的帮助，我们受益匪浅二、设计（论文）主要研究的内容、预期目标：（技术方案、路线)1、调查研究电火花线切割机的加工特点，确定新设计电火花线切割机的主要技术参数。
2、进行数控电火花线切割机总体方案及控制系统总体方案设计。
3、完成电火花线切割机的机械结构设计。
4、完成控制系统硬件和软件设计。
三、设计（论文）的研究重点及难点：在这次设计中，数控高速走丝电火花线切割加工机床的控制系统部分是重点，也是难点。
由于可参考的资料非常少，所学的单片机的知识有限，这也加大了我们的设计难度。
步进电机驱动电路是数控高速走丝电火花线切割加工机床的一个重点，它是通过8031芯片的扩展，经过光电耦合电路，功率放大电路驱动步进电机。
脉冲电源电路又是一个重点，也是难点。
我采用的是高低压复式脉冲电源，它是由晶体管和分立元件组成的电路，输出高低压复式脉冲，可以同时供给两个放电间隙加工，提高加工生产率。
由于时间仓促，对这部分设计还不够完善，下步工作可深入研究。
四、设计（论文）研究方法及步骤（进度安排）：研究方法：1：参考各种设计手册2：通过网络，查阅各种相关资料3：在设计过程中遇到问题向指导老师请教，直到解决问题研究步骤：1：查阅资料，选择相关书籍，写开题报告。
2：根据技术要求，确定原始参数。
3：根据原始参数，通过计算，确定大致尺寸。
4：校核计算结果，开始总体结构设计。
DK7732数控高速走丝电火花线切割机床及控制系统设计毕业论文一、总体方案设计（一）总体方案的拟定（1）电火花线切割机床具有定位，纵向和横向的直线插补功能；还能要求暂停，进行循环加工等，因此，数控系统选取连续控制系统。
（2）电火花线切割机床属于经济型数控机床，在保证一定加工精度的前提下，应简化结构，降低成本。
因此，进给伺服系统应采用步进电机开环控制系统。
（3）根据电火花线切割机床最大的加工尺寸，加工精度，控制速度和经济性要求，一般采用8位微机。
在8位微机中，MCS-51系列单片机具有集成度高，可靠性好，功能强，速度快，抗干扰能力强，具有很高的性能价格比。
因此，可选择MCS-51系列单片机扩展系统。
（4）根据系统的功能要求，微机控制系统中除了CPU外，还包括扩展程序存储器，扩展数据存储器，I/O接口电路；包括能输入加工程序和控制命令的键盘，能显示加工数据和机床状态信息的显示器；包括光电隔离电路和步进电机驱动电路。
此外，系统中还应该包括脉冲发生电路和其他辅助电路。
（5）纵向和横向进给是两套独立的传动链，它们由步进电机、齿轮副、丝杠螺母副组成，起传动比应满足机床所要求的。
（6）为了保证进给伺服系统的传动精度和平稳性，选用摩擦小、传动效率高的滚珠丝杠螺母副，并应有预紧机构，以提高传动刚度和消除间隙。
齿轮副也应有消除齿侧间隙的机构。
（7）采用滚动导轨可以减少导轨间的摩擦阻力，便于工作台实现精确和微量移动，且润滑方法简单。
在上述方案的基础上，有条件的还可以进一步实现钼丝的角度调节，使加工过程更加细致。
（伺服系统总体方案框图如图1.1）（二）主要技术参数的确定技术参数主要包括运动参数，尺寸参数和动力参数。
DK7732电火花线切割机床的主要技术参数如下：工作台行程/mm 500x320最大切割厚度/mm 30（可调）加工表面粗糙度Ra/μm 2.5加工精度/mm 0.015切割速度/mm2/min 100切割工件最大厚度120mm加工锥度3°～60°电极丝移动速度 11m/s电极丝最大直径φ0.1～φ0.2mm图1.1 伺服系统总体方案框图二、储丝走丝部件结构设计（一）储丝走丝部件运动设计运丝机构的运动是由丝筒电机正反转得到的。
电极通过联轴节与丝筒连接，丝筒装有齿轮，通过过渡齿轮与丝杆上的齿轮啮合。
丝杆固定在丝板上，螺母固定上底座上，拖板与底座采用装有滚珠的V形滚动导轨连接，这样丝筒每转一周拖板直线移动相应的距离，因此机床工作前应根据零件厚薄和精度要求在0.12—0.25mm的范围内选择适当的钼丝直径。
1、对高速走丝机构的要求①高速走丝机构的储丝筒转动时，还要进行相应的轴向移动，以保证电极丝在储丝筒上整齐排绕。
②储丝筒的径向跳动和轴向窜动量要小。
③储丝筒要能正反转，电极丝的走丝速度在7—12m/s范围内无级或有级可调，或恒速运转。
④走丝机构最好与床身相互绝缘。
⑤传动齿轮副，丝杠副应该具备润滑措施2、高速走丝机构的结构及特点高速走丝机构由储丝筒组合件、上下拖板、齿轮副、换向装置和绝缘部分组成，如图2.2所示储丝筒由电动机通过联轴器带动正反向转动。
储丝筒另外一端通过三对齿轮减速后带动丝杠。
储丝筒、电动机、齿轮都安装在两个支架上。
支架及丝杠则安装在拖板沙锅内，调整螺母装在底座上，拖板在底座上来回移动。
螺母具有消除间隙的副螺母和弹簧，齿轮及丝杠螺距的搭配为没旋转一圈拖板移动0.25mm。
所以该储丝筒适用于Φ0.25mm以下的钼丝。
储丝筒运转时应平稳，无不正常振动。
滚筒外圆振摆应小于0.03mm，反向间隙应小于0.05mm，轴向窜动应完全彻底消除。
高频电源的负端通过碳刷送到储丝筒轴的尾部，然后传到钼丝上，碳刷应保持良好接触，防止机油或者其他脏物进入。
储丝筒本身作高速正反向转动，电机、滚筒及丝杠的轴承应定期拆洗并加润滑脂，换油期限可根据使用情况具体决定。
其余中间轴、齿轮、导轨及丝杠、螺母等每班应注油一次。
（1）储丝筒旋转组合件储丝筒旋转组合件主要由储丝筒、联轴器和轴承座组成。
①储丝筒储丝筒是电极丝稳定移动和整齐排绕的关键部件之一，一般用45号钢制造。
为了减少转动惯量，筒壁应尽量薄，按机床规格，本次设计DK7732应选用4mm（符合1.5—5mm）。
为了进一步减少转动惯量，也可以选用铝镁合金材料制造储丝筒壁厚要均匀，工作表面要有较好的表面粗糙度，一般Ra为0.8μm。
为保证储丝筒组合件动态平衡，应严格控制内孔、外圆对支撑部分的同轴度。
储丝筒与主轴装配后的径向跳动量应不大于0.01mm。
一般装配后，以轴的两端中心孔定位，冲摸储丝筒外圆和与轴承配合的轴径。
②联轴器走丝机构中运动组合件的电机轴与储丝筒中心轴，一般不采用整体的长轴，而是利用联轴器将二者联在一起。
由于储丝筒运行时频繁换向，联轴器瞬间受到正反剪切力很大，因此多采用弹性联轴器和摩擦锥式联轴器。
图1.2 运丝系统机构结构图a.弹性联轴器，如图2.1所示图2.1 弹性联轴器弹性联轴器结构简单，惯性力矩小，换向较平稳，无金属撞击声，可以减少对储丝筒中心轴的冲击。
弹性材料采用橡胶、塑料或者皮革。
这种联轴器的优点是，允许电动机轴与储丝筒轴稍有不同心和不平行（最大不同心允许为0.2—0.5mm，最大不平行为1°），缺点是由它联接的两根轴在传递扭矩时会有相对转动。
b. 摩擦锥式联轴器，如图2.2所示。
摩擦锥式联轴器可带动转动惯量大的大、中型储丝筒旋转组合件。
此种联轴器可传递较大的扭矩，同时在传动符合超载时，摩擦面之间的华东还可以起到过载保护作用。
因为锥形摩擦面会对电机和储丝筒产生轴向力，所以在电机主轴的滚动支撑中，应选用向心止推轴承和单列圆锥滚子轴承。
此外，还要正确选用弹簧规格。
弹力过小，摩擦面打滑，使传动不稳定或摩擦面过热烧伤；弹力过大，会增大轴向力，影响中心轴的正常转动。
图2.2 摩擦锥式联轴器c.磁力联轴器是依靠磁力无接触式联接的，保留了传统联轴器的优点。
具体有如下几种。
套筒式磁力联轴器（如图3.1所示）图3.1 套筒式磁力联轴器此种联轴器主动磁极3和从动磁极2均可为圆筒状或以若干磁铁排列成圆筒状，并用黏结剂分别将其固定于主动轴套4外表面上和从动轴套1没表面上，主动轴6与被动轴7间用键5、8联接。
主动磁极3和从动磁极2之间有一定间隙，其目的为：两磁极之间无摩擦，靠磁场联接；被联接两轴因受制造及安装误差，承载后变形及温度变化等因素影响，往往不能严格对中心。
留有一定间隙，可补偿这一不足，还可适当降低加工及装配要求。
该套筒式联轴器因磁场面积大，可以传递较大扭矩。
其磁场联接力可以通过改变主动轴套4和从动轴套1的配合长度来进行调整。
圆盘式磁力联轴器（如图3.2所示）图3.2 圆盘式磁力联轴器此种联轴器主动磁极3和从动磁极2均可为圆盘状或以若干磁铁排列成圆形射线状，并用黏结剂分别将其固定于主动轴套4和从动轴套1的大表面上。
由于圆盘式联轴器磁场面积小，所以传递扭矩小，并且体积相应的也小。
其磁场联接力可以通过改变主动磁极3和从动磁极2之间的距离来进行调整。
由于磁力联轴器轴与轴之间没有零件直接联接，而是靠磁场联接来传递扭矩，因此电机换向时，转动惯量被磁力线的瞬时扭曲抵消；在超负荷时，键8、5联接的主动轴7与从动轴6可以自动打滑脱开，起到安全离合器的作用，不会损坏任何零部件。
主动磁极3和从动磁极2均用强的永磁材料制成，例如，铁氧体、稀土合金等。
综合上述几种类型，参照本次设计要求，选择性价比最高的，显然a类型既是弹性联轴器已经满足条件，因此本次设计选用弹性联轴器。
（2）上下拖板走丝机构的上下拖板我们决定采用下面两种滑动导轨之一。
燕尾型导轨，这种结构紧凑，调整方便。
旋转调整杆带动塞铁，可改变导轨副的配合间隙。
但该结构制造和检验比较复杂，刚性较差，传动中摩擦损失也较大。
三角、矩形组合式导轨，如图4.1所示。
导轨的配合间隙由螺钉和垫片组成的调整环节来调节。
图4.1 三角、矩形组合式导轨由于储丝筒走丝机构的上拖板一边装有运丝电动机，储丝筒轴向两边负荷差较大。
为保证上拖板能平稳的往复移动，应把下拖板设计的较长以使走丝机构工作时，上拖板部分可始终不滑出下拖板，从而保持拖板的刚度、机构的稳定性及运动精度。
经比较，显然三角、矩形组合式导轨是比较理想的，因此，决定选用此种导轨作为本次设计之用。
（3）齿轮副与丝杠副走丝机构上拖板的传动链是由2-3级减速齿轮副和一组丝杠副组成，它使储丝筒在转动的同时，作相应的轴向位移，保证电机丝整齐的排绕在储丝筒上。
在本次设计线切割机中，走丝机构常是通过配换齿轮来改变储丝筒的排丝筒的排丝距离，以适应排绕不同直径电机丝的要求。
丝杠副一般采用轴向调节法来消除螺纹配合间隙。
为防止走丝电机换向装置失灵，导致丝杠副和齿轮副损坏，在齿轮副中，可选用尼龙轮代替部分金属齿轮。
这不但可以在电机换向装置失灵时，由于尼龙齿轮先损坏，保护丝杠副与走丝电机，还可以减少振动和噪声。
但是由于要照顾专业知识的复习，所以决定选用传统的金属材料制造。
（4）线架、导轮部件结构线架与走丝机构组成了电极丝的运动系统。
线架的主要功用是在电极丝按给定线速度运动时，对电极丝去支撑作用，并使电极丝工作部分与工作台平面保持一定的几何角度。
对线架的要求是：①具有足够的刚度和强度，在电极丝运动（特别是高速1走丝）时，不应出现振动和变形；②线架的导轮有较高的运动精度，径向偏摆和轴向窜动不超过5μm；③导轮与线架本体、线架与床身之间有良好的绝缘性能；④导轮运动组合件有密封措施，可防止带有大量放电产物和杂质的工作液进入导轮轴承；⑤线架不但能保证电极丝垂直于工作台平面，在具有锥度切割功能的机床上，还具备能使电极丝按给定要求保持与工作台平面呈一定角度的功能。
线架按功能可分为固定式、升降式和偏移式三种类型；按结构可分为悬臂式和龙门式两种类型。
悬臂式固定线架主要由线架本体、导轮运动组合件及保持器等组成。
（1）线架本体结构中、小型线切割机床的线架本体常采用单柱支撑、双臂悬梁式结构。
由于支撑电极丝的导轮位于悬臂的端部，同时电极丝保持一定张力，因此应加强线架本体的刚度和强度，使线架的上下悬臂在电极丝运动时不致振动和变形。
为了进一步提高刚度和强度，在上下悬臂间增加加强筋的结构。
有的机床的线架本体有的采用龙门结构。
这时，工作台拖板只沿一个坐标方向运动，另一个坐标方向的运动通过架在横梁上的线架拖板来实现。
此外，针对不同厚度的工件，还有采用丝臂张开高度可调的分离式结构，活动丝臂在导轨上滑动，上下移动的距离由丝杠副调节。
松开固定螺钉时，旋转丝杠带动固定于上丝臂体的丝母，使上丝臂移动。
调整完毕后拧紧固定螺钉，上丝臂位置便固定下来。
为了适应线架丝臂张开高度的变化，在线架上下部分应增设副导轮，如图4.2所示：储丝筒副导轮导轮图4.2 可移动丝臂(2)导轮部件结构①导轮是本机床关键零件，关系到切割质量，对导轮运动组合件的要求如下。
